6．具体上色步骤：
6.1 先上铺装的颜色，选择要表现的区域进行填充。如果填充时候没有纹理要求的画，相信油漆筒大家都会用了，但是如果有纹理要求，也希望纹理的尺寸比例能符合我们场景中的环境的话，要进行以下操作：

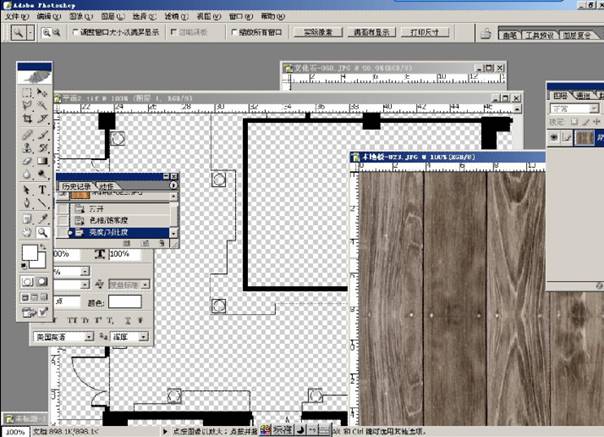

6.1.1 在PS打开材质的文件，例如是木纹，双击放大镜，以实际象素来显示图象，同时，要表现的平面图也要用实际尺寸显示。

6.1.2  查看木纹的图象大小，估计一下大概要缩放到什么尺寸就会符合场景效果，在这里，我是把木纹缩小到 100*100 像素，然后在 菜单——编辑——定义图案，再定义该图案为填充纹理

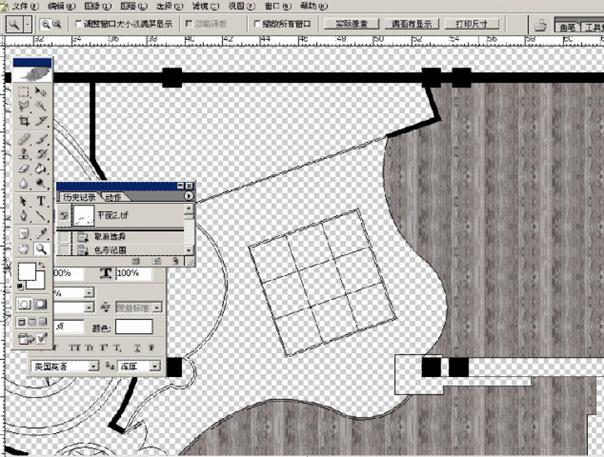

请仔细看看我面板的参数

合金弹头

填充完毕的效果

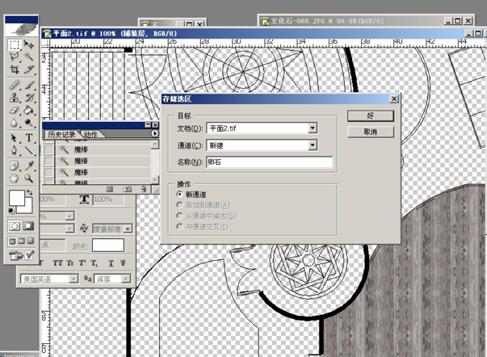

在填充其他比较复杂的图案时候，需要善于保存一下当前的路径，否则要重新选择区域就比较麻烦

合金弹头

铺装基本完成的效果

6.2  布置家具。通常有很多朋友会很头痛要平面的家具图库，其实来源很简单，只需要在3DMAX里面将家具的平面图渲染一个TGA格式的图就可以了，直接在PS里调用，自己想要什么样的就什么样的。

家具图层打开的时候的效果

加上配景后的效果

布置完家具的效果

合金弹头

将所有铺装合并为一个图层，将家具也合并于另外一个图层，利用图层效果选项，给家具设置阴影，这样，一张室内的平面图就基本做好了。
将打印好的文字图层盖在最上的图层，就可以有文字说明，免得再在PS里面打字，浪费时间。
彩色室内平面图的基本流程就是这样了。最后通过亮度以及对比度来调整整个图的颜色以及饱和度，调出自己想要的效果，这里不再重复了。

室内彩色平面图的要求其实不是很高，色彩明快，流线清晰，功能明确就OK了

合金弹头

室外彩色平面图，多用于建筑规划总平面图、流线分析等图，基本流程也是差不多，但是比室内多了很多内容。
1．  在开始总图前，也要进行CAD的图纸整理

2．  看看我的PS文件的图层结构

合金弹头

利用批量工具将所有图纸变成透明的PSD格式文件

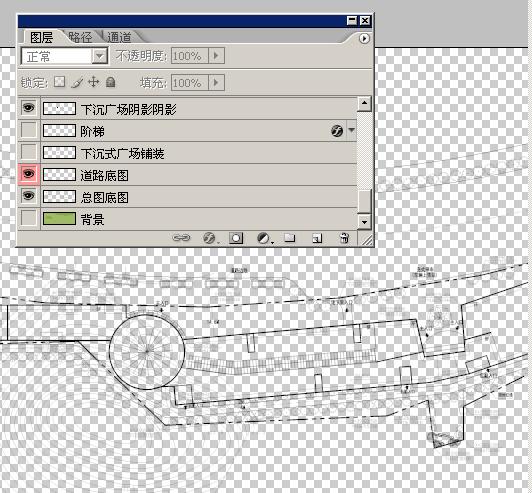

第一步，图层重叠，给好图层名称

我做彩色平面总图是根据标书要求的内容来决定虚拟打印内容的。

通常有总平面图、设计意向图、景观分析图、交通流线分析图、功能分区图等等，这些都是CAD图层功能与PS图曾功能密切相关的。
做总图的时候，需要输出的CAD图纸内容有：
1. 用地红线
2. 道路轮廓与地面铺装
3. 等高线
4. 建筑物轮廓
5. 植物（乔木、灌木以及绿篱等）
6. 水体
6. 文字标注
7. 总图

输出以后，利用我上面讲过的批量处理工具，将所有CAD输出的图纸全部变成透明的PS格式图层再结合为一个文件。

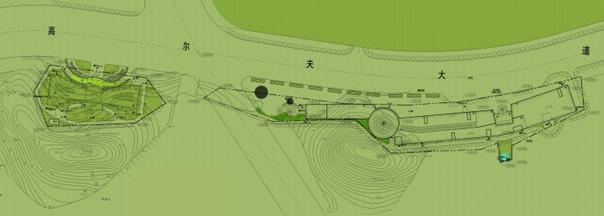

确定大的底色

先将主要道路以及铺装完成，贴图比例大小要控制好，方法见室内的介绍就可以了。

合金弹头

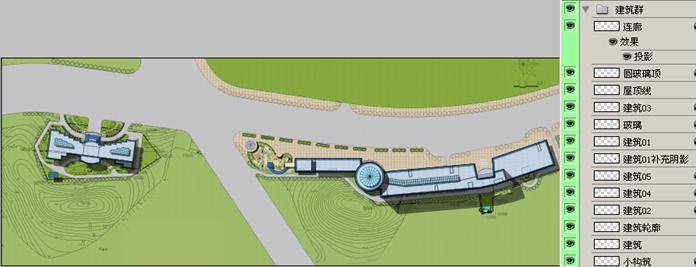

开始画建筑物，注意，对于想表现有高差不一的建筑物，最好是利用投影关系来实现，高大的建筑物，投影面积最长，反之就小。所以，我们可以根据设计方案来确定什么位置占投影面积大，该建筑物就设定为独立一个图层，以后在图层投影命令时候就可以单独控制其大小深度的参数。我做了以下的分层，全部合并为建筑图层组，便于编辑。
开始布置绿化，绿化从环境树开始布置。分布疏密有致，要重点显示建筑主体。一般可以布置两层，第一层作为虚层，第二层作为实的放在上面，这样看起来才有立体感。

合金弹头

布置行道树以及乔木，尽量选用颜色比较鲜明的树贴图，比例要控制好，可以以CAD的绿化层为参照层。

将文字层打开，就可以将总图所需要说明的内容显示出来，省了很多打字的活。要加指北针。

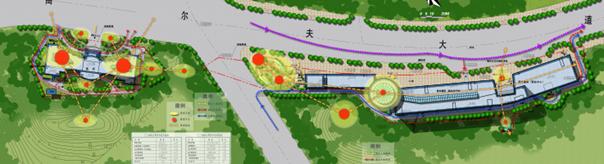

12．  总图做好了之后，可以另外为JPG格式，变成黑白图，用来做分析图的模板。

最后，总图合并图层以后，就可以总体将颜色调整鲜明一点，这样，PS总平面图就是这样画出来的了。

合金弹头

a)  这样的风格的平面图，看起来比较复杂，其实我只用了一个
这样的 贴图来完成的，素材简单，运用的命令是喷笔。

b)  按着CTRL点选
贴图所在图层，然后复制，将这个贴图布满整个画面，不用管它丑陋与否。
