浅谈PHOTOSHOP与CAD的结合技巧

合金弹头

作者:zsh8000
和大家交流,养成良好的画图习惯,不知道管不管用,高手可以免看

室内篇
室内彩色平面图多用于室内设计领域。 www.snren.com
1．做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。


这个是图层的分布，CAD图做到分层合理，就方便以后的操作。

合金弹头

2．我们以一个会所的平面图为例子
眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西。

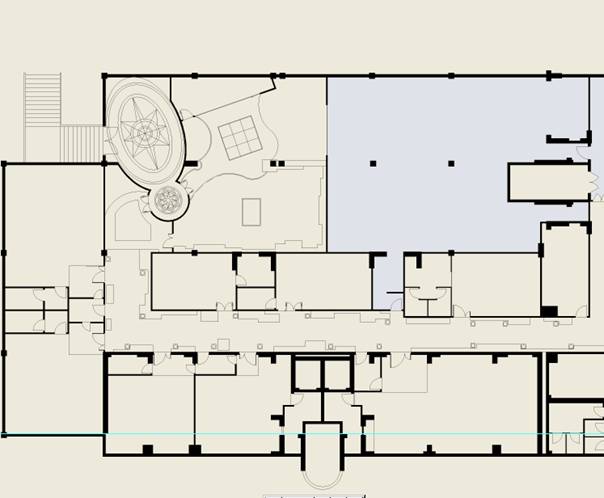

把其他图层都给关了，这样，一个平面的轮廓就出来了。

合金弹头

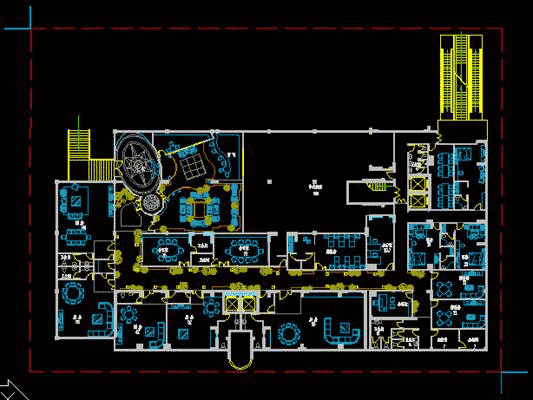

3．设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下：
1）墙体以及剪力墙、柱子、门窗
2）家具和洁具
3）地面铺装
4）室内绿化层以及其他
5）文字标注层

切记，要在同一大小的窗口标记下虚拟打印，具体虚拟打印的做法，请看
http://www.snren.com/dispbbs.asp?boardID=19&ID=34107

合金弹头

合金弹头

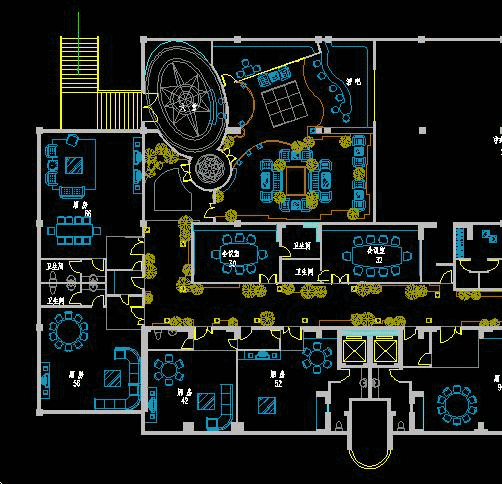

4．输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里，

合金弹头

点击

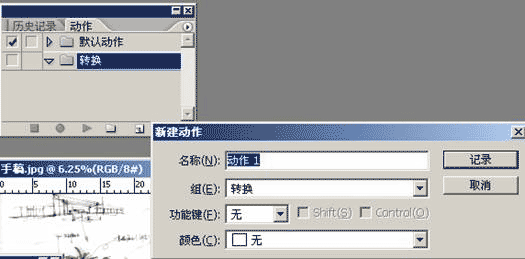

新建立一组动作，出现一个对话框，命名动作为“转换”，再点击创建新动作，出现该对话

合金弹头

然后可以录制你的每一步操作。
对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，
1）  假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，
2）  去色处理
3）  自动对比度
4）  菜单——选择——颜色范围——点选白色部分删除
5）  保存图象为PSD格式文件

合金弹头

合金弹头

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间。

1） 菜单——文件——自动——批处理

2） 选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了。

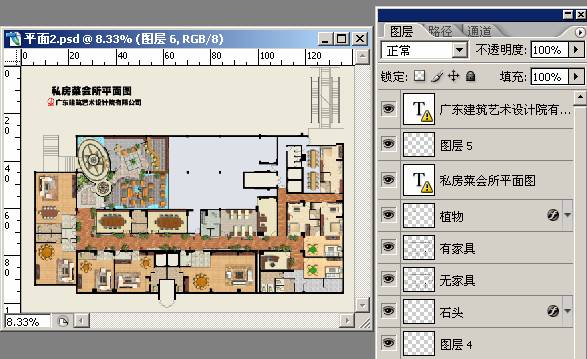

5．请大家留意我的彩色平面图的图层结构
