[分享][转帖]效果图建模手册

高压锅

出来对话框如下图

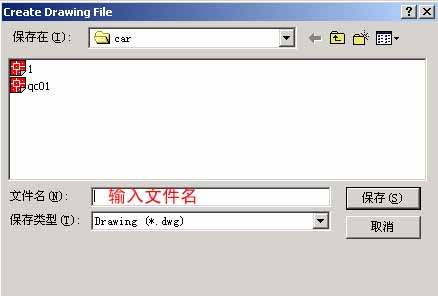

Block name: p (把上面的命名好的块的名字打入p) 这样就好了。 1. 选取要导入的文件，出现对话框。

2.按ok后，会出来另一个对框。

按ok后就可以导入了。 不过有两点很重要。 1.第一点，先要看他的比例是不是对的，或者他的比例是多少，如果是1：100的话，你要通过按比例缩放，把它放大，在cad中通过以下方法 Command: scale select objects ：选取要放大的物体 Base point:(设置中心点位置) <Scale factor>/Reference: 100 这里就是放大的比例了，100代表放大100倍，0.01代表缩小100倍。 在MAX中也可以通过,下面的方法来实现。

1000=放大10倍 10000=放大100倍 100000=放大1000倍 100=就是原来比例 10=缩小10倍 1=缩小100倍 0.1=缩小1000倍

高压锅

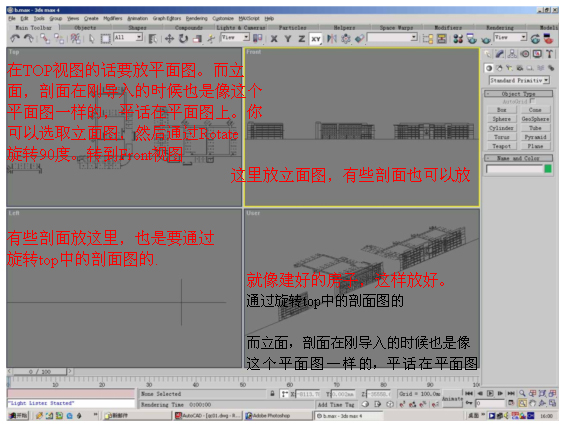

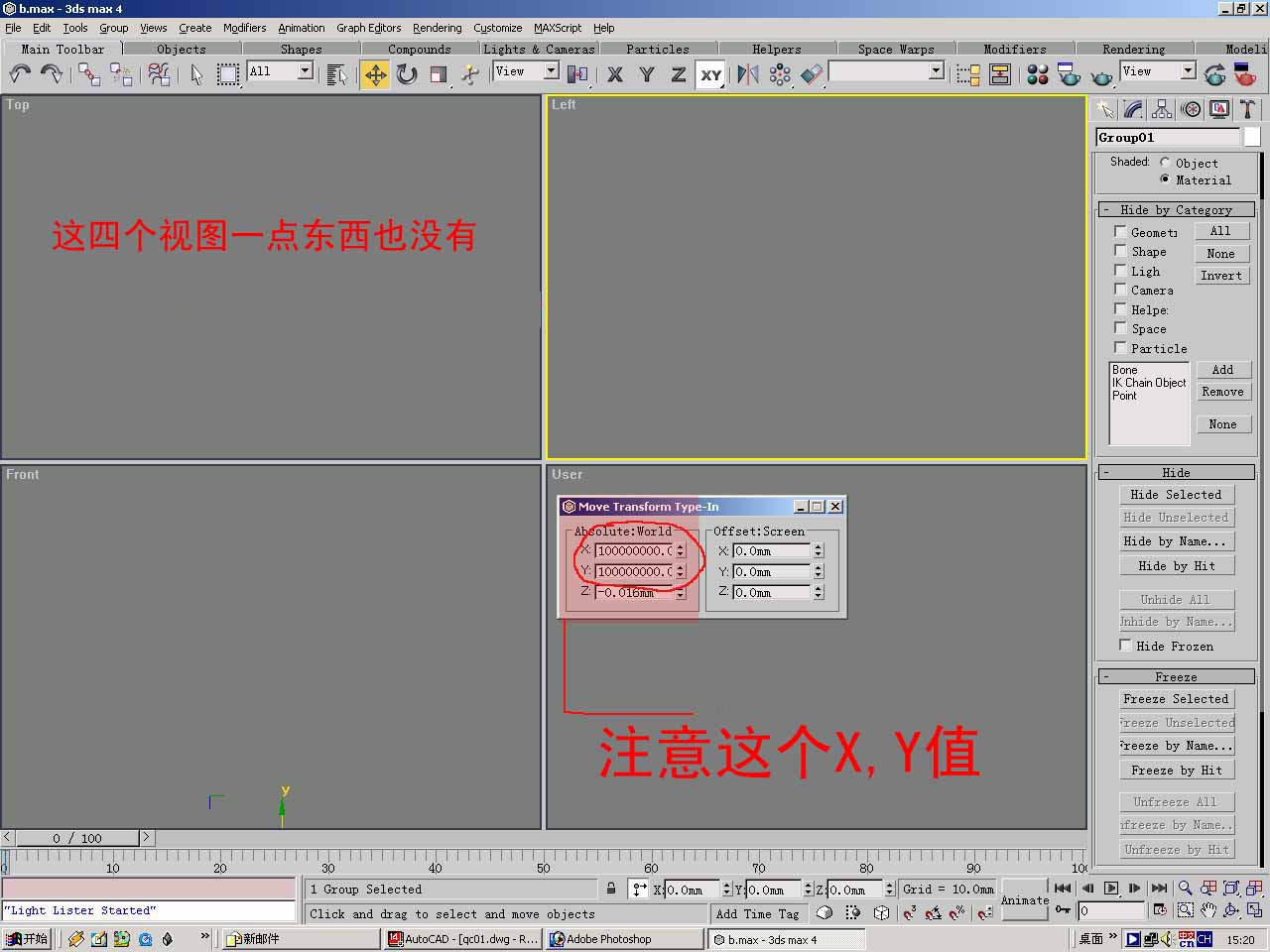

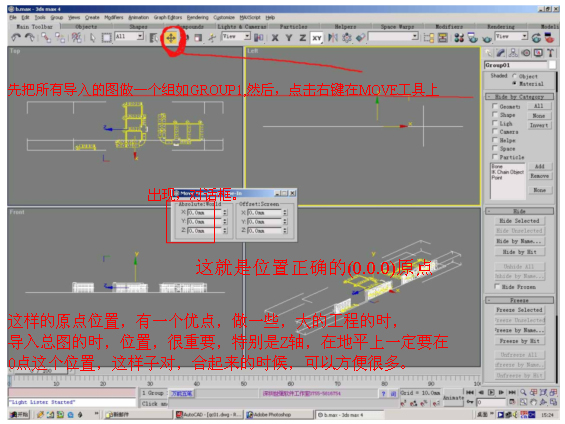

3. 第二点，很多人都要碰到的，也就是CAD中导入MAX中两个的坐标中心的问题。可能导入的时候，导是导进去了，但是什么也没有

看通过手动移动，把它移到原点位置上。

到了这一步的话，就差不多了，不过，还差一点啊。

高压锅

还有，有时那么简单的几个线条，导进去就是什么也没有了，这是为什么了？ 解决：把dwg,导出格式为.dxf.如是再不能的话，导成cad R12的格式看看，再导入。 好了，已经差不多了，可以开始建模了。 开始建模 建模一般是二维的线条通过编辑，从而形成的。很多的物体都是这样，直接用3D中提供的三维实体，比较少。建筑上有各种元素，而我们也要分开来讲，特别是还要提一下，建模过程中的初步赋材料的问题，这是为了公司内部的统一，给予渲染人员方便。因为，在做大的工程的时，往往要分工建模。如果材料不统一，会造成浪费大量的时间。不能用默认的名称，比如1 - Default，2 - Default。

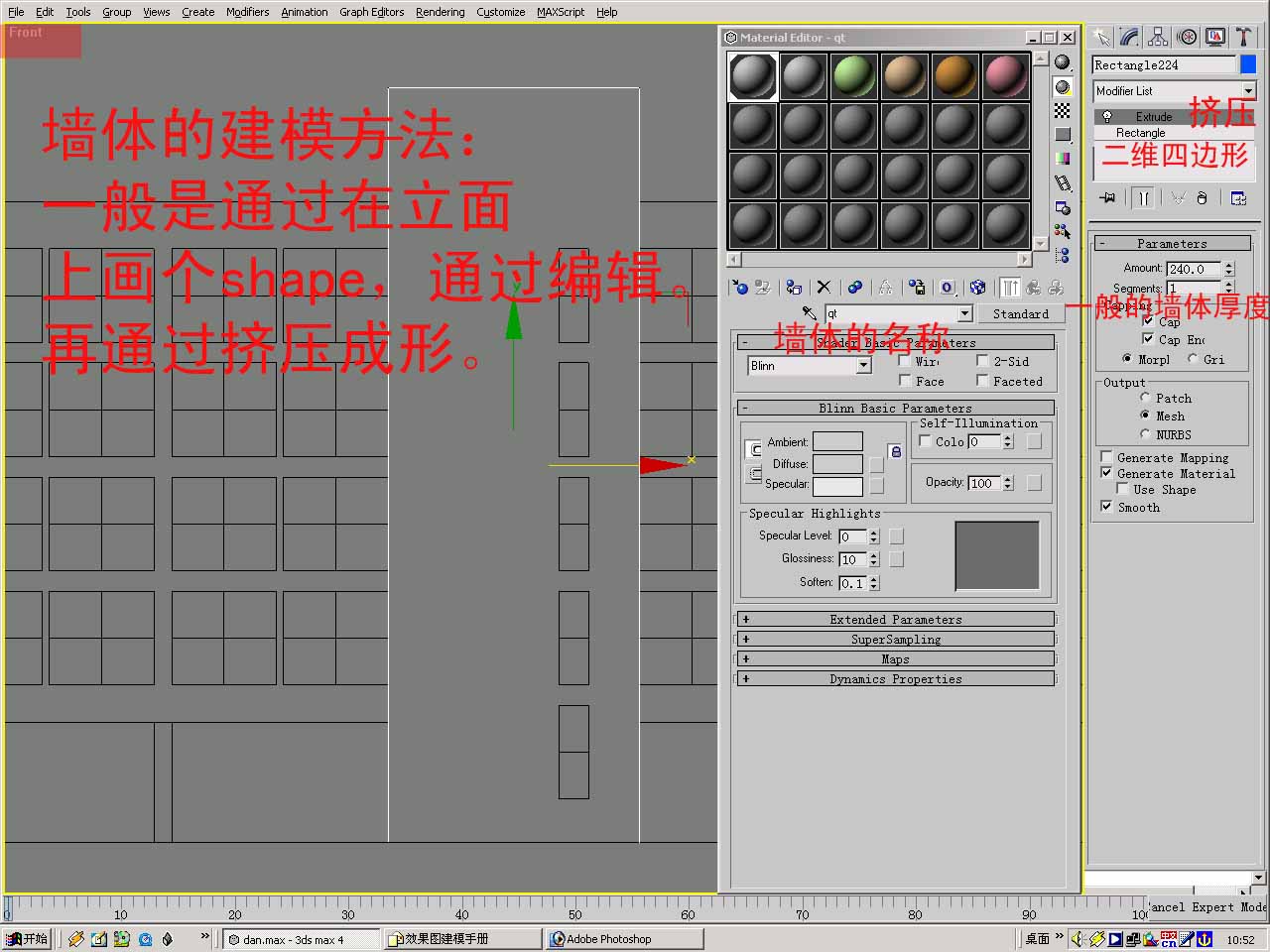

这样就会很乱，你的窗框是1 -Default，我的墙也是1 -Default，那么到时合的时候，就会搞不清了。结果，你 的窗框变成了我的墙的材料，这样一来，还要辛苦的一个一个的把它分开，这期间的时间已经浪费了不知多少了。 墙体： 材料的命名：[qt]或[墙体] 如果有多个墙体的材料不一样的话，可在后面加上[-1][-2]，就像这样[qt-1] 一个大项目，需要建模人员一起讨论后对各种材料命名，这样可节省时间，减少不必要的重复劳动。

窗和门：

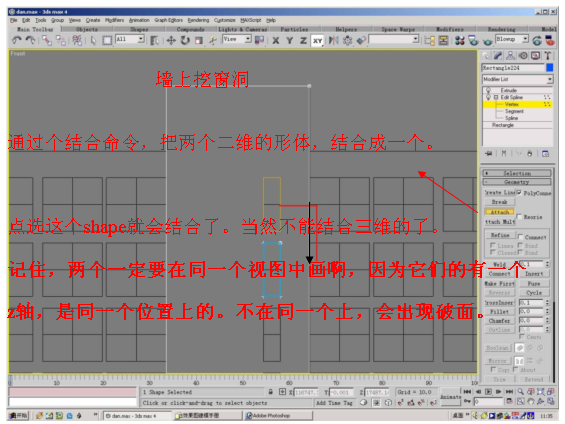

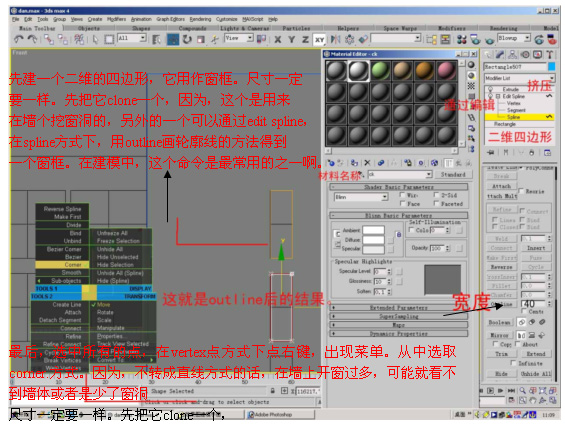

材料的命名：[ck]或者[窗框] 下面是挖窗洞的方法及注意点。

玻璃：

高压锅

材料的命名：[glass]或者[玻璃] 如果有多个的材料不一样的话，可在后面加上[-1][-2].还有就是有些有商店的，玻璃材料要分开，不要和别的一样。 建模注意要点 1.能不用布尔运算的，就尽量不要用，因为他几乎难以修改。 2.模型一般的情况下，都要修改，一般的情况下，以前做好的，图中灯光，摄像机，材料都是调好的，不必修改。这时，你修改模型时要小心了，你绝对不可以动摄像机，最好把灯光和摄像机一起隐藏起来，以免不小心移动了它

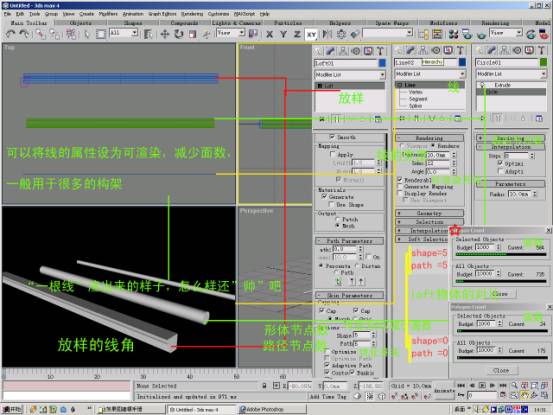

摄像机角度不变可以为后期制作，提高效率。因为有时，时间是很急，一动了角度，后期要从新开始做，还有一些没有改的，也可以不要渲染，节省很多时间。所以不能动摄像机。 3.建模的方向是朝着便于修改的方向，有些东西可能你这样做来很快，但是如果，叫你修改的话，也许很难。 4.如果，有很多一样的物体时，要用到clone命令，如果完完全全是一样的，可以用关联方式，如果，是有点不一样，就要用copy方式。因为，还是关联方式，改一个，所有的都会自己自动跟着一起改动，非常方便，快速。不过，这个还是要灵活运用。对于有个别要修改的关联物，你可以先copy一份，再把那个关联的删除了，改copy方式的物体。 5.建模的时，要尽量要减少面数，可以提高编辑速度，及渲染速度。 如以下几种。

高压锅

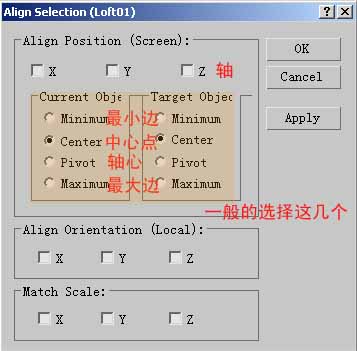

减少面数对于速度是在有好处的。 6.建模过程中的位置移动，先对于有规律的先用CAD测出距离，层高，间距等最好记住，陈列时或修改时方便多了。 没有什么规律，就要用到一个很有用的工具，[对齐]。

一些命令的用法还要你自己去体会。 7.对于一些复杂的物体。可以给他一个box片，比如说是栏杆，渲染时用透空贴图。不同的样子，要用不同的材料。 8.常用的材料命名规则 qt================墙 ct==================窗套 cg================窗格 xj==================线角 tj================台阶 glass===============玻璃 qj===============墙角 wd==================屋顶 by===============百叶 qx==================墙线 jp================雨蓬 lg==================栏杆 th================铁花 ttu=================贴图 yt================阳台 zd==================草地 pd===============铺地 ml==================马路 rxd=============人行道 he==================河 ht===============花坛 mw==================木纹 men===============门 gj==================钢架 bxg=============不绣钢 blz=================玻璃砖 zfg=============自发光 sk==================色块 hm==================水面
