对于建模而言，最起初的时候，就是要知道你建出来的。是个什么，-----什么样子。这就需要发挥你的三维想象空间，如果连你自己都不知道，什么样子，想想你怎么可能建的出来啊。所以，在很多时候，都要一张参考图，如游戏设计，工业设计，模具设计，有时连平面设计也得用笔在画出个大概来

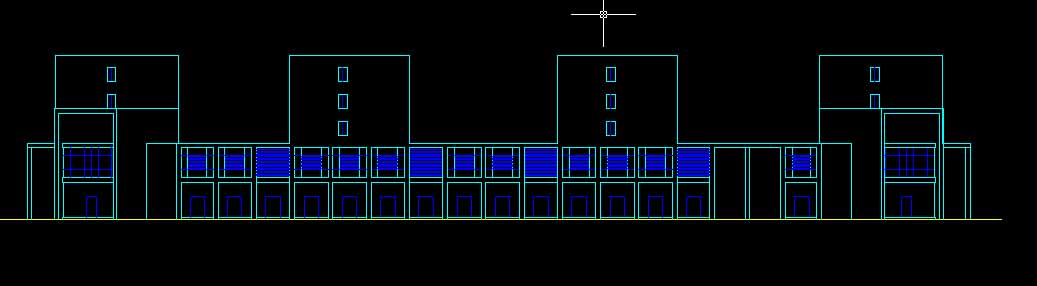

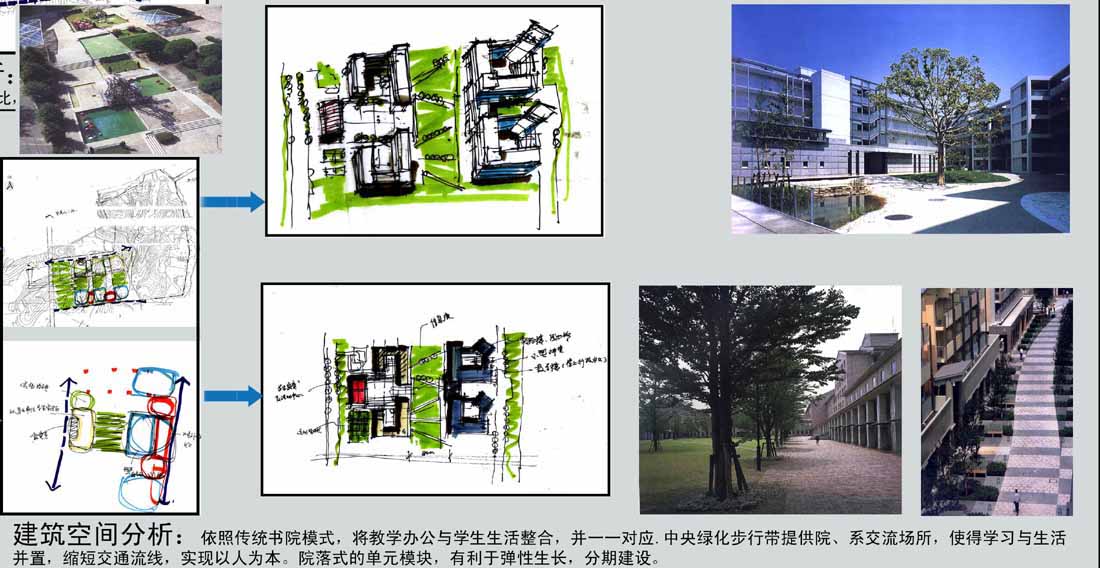

如图，所示，建筑师在设计的时候，也不是头脑中马上就有完整的方案。起初也就是有个大概的感觉，然后在这种感觉中不断的升华。所以，说设计有时，就是一种感觉，说的神一点的话，即称之为”灵感"。然后，在CAD中完成自己的设计，这样的图纸为我们建模提供了精确的尺寸，不致于让模型尺寸失真。然而有时因为工程的时间紧迫或其它的原因，设计师会以图作为参考那时你应该先先了解建筑的基本常识，比如门，窗，梁，柱的尺寸，然后根据图片，大致估计尺寸。这样才能做得比例真实合理。在建模的过程中做到型与型之间清晰可辩，以便于以后的修改。因为草图并不是最终的方案，修改也是在所难免

高压锅

拿到图纸(指CAD图纸)，可以按下面几个步骤准备。 ① 就是把所有的图纸都打印出来，然后根据平立，剖把打印的图纸按照顺序整理好，并用打书机订起来。 ② 要静下心来仔细看图，有时碰到大项目，图纸比较多，也可能比较乱，那时，关键的一点就是沉着，仔细。要知道所有的高楼都是从一小块砖开始，健康的心态是从中慢慢培养的。 ③ 在看图中遇到一些疑难的问题可互相探讨，直至看懂图纸为止，这样在你的脑海中已经有一个大概的样子。 ④ 作为一个优秀的模型师，应该具备这样的素质，就是做到怎么使模模型简洁，清晰，而且快速。简洁的模型即面少，便于渲染时提高效率，清晰则为修改提供方便。根据建筑物的特点，在衡量各方面的情况下，尽量拟出一个最优秀的方法去实施，从而提高模型的质量。 下面我们就分别对CAD及打印做一个简单的说明。 一些细节部分，在图纸上一般看不太出来，最好在CAD里查看，因为电子文档，有它自己的特点。在图形学中，图形有两种表示方法。

1. 位图，它是用点阵表示方法，一般的格式有.jpg .bmp .tga .tif .psd等，它们的一个共同的缺点，就是你放大到一定的时候，就会失真，一点一点的很明显。

2. 矢量图，像 .dwg .dxf .ai .cdr 等,它们是用数学的方法表示线的，所以放大后不会失真。依然，很清楚，这就是他最大的优点了!如图：

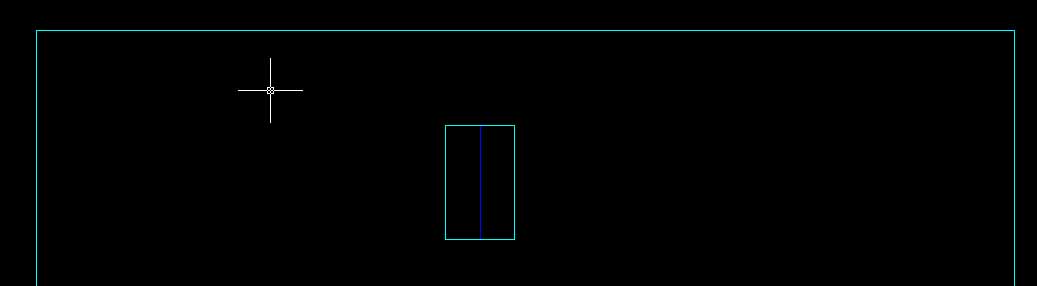

放大后

高压锅

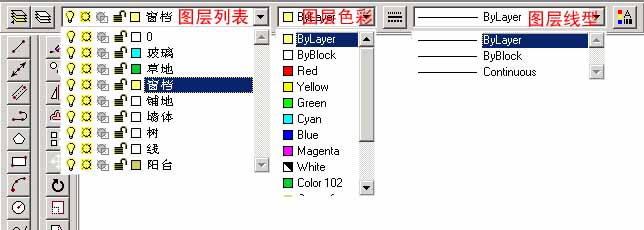

很清楚，一点也没有细节损失。CAD是一个矢量化的，它具有可以放大后没有任何的细节损失。一些图上看不出的可以到CAD中看。还有CAD中我们一般的是用黑白打A3图的。所以有些细节的地方很难分辩出来的，这时，我们还得借助于电子文档。在CAD中的，是分层的，比如说墙是一个层，窗是一个层，有些玻璃和墙面一下子，很难看出来。比如说是，玻璃他用什么色彩，墙他用什么色彩，有些地方只有用CAD中才能清楚的看出。是在一些绿化的总图中往往有许多的层，分层清楚的能，方便做彩色平面图和3d总图。不然的话，在CAD中删除那些东西，也要花你半天工夫

高压锅

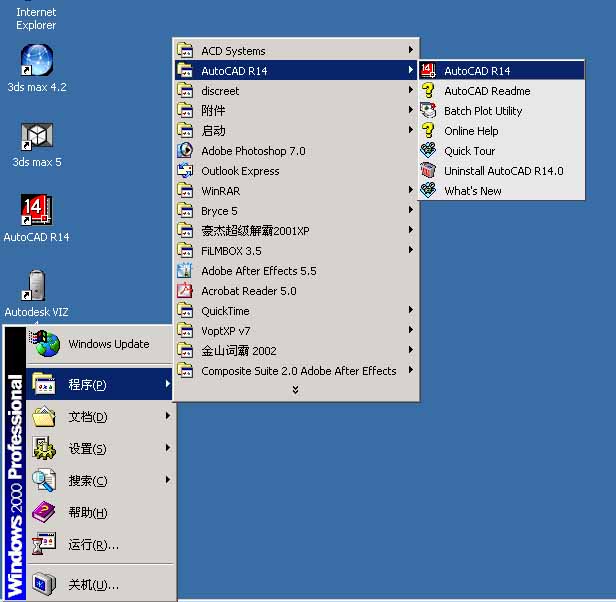

以下，是打开CAD时，要注意的问题。要先要打开cad 再打图，不要为了方便，直接双击。下面你会看到为什么要这么做的原因。

这个步骤，可以说是非常简单的了，刚学电脑的也会，不过这里为了，说明得更详细。也不得不浪费一点。AUTOCAD 是个很著名的辅助设计软件，在各个设计领域都有它的身影，从建筑到工业设计，其中，CAD R14是现在最通用的版本之一，一般的人都是从这个版本学起来的啊。有些文件，如果用R14打不开的话，那么可能要用更高的版本来打开。有CAD2000.CAD2002，它们，可以导出各种底版本的文件。

高压锅

如果，你不先打开CAD,而真接点右键，点选打开的话，就会出现以下的情况，图是能打开，但有时在用的时候会出现一些莫名其妙的问题。

高压锅

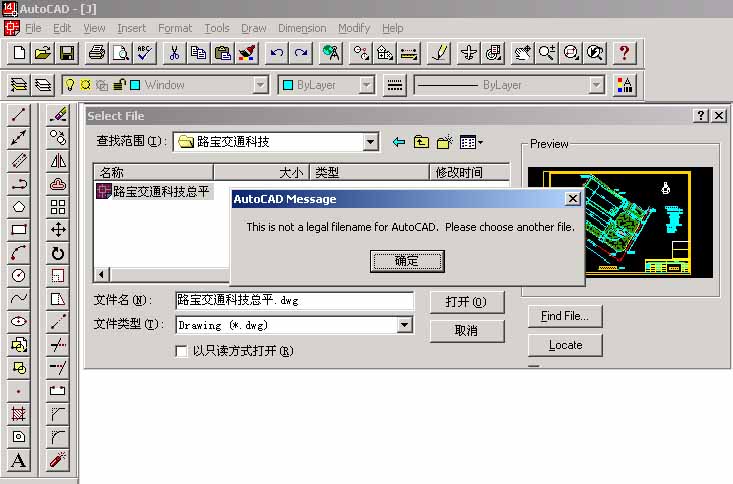

就算你这个文件打开了，你想再打开一个也不能打开，只好关闭

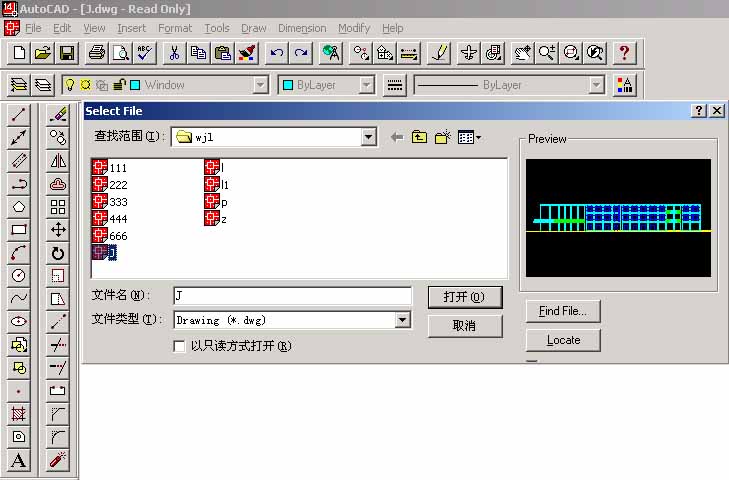

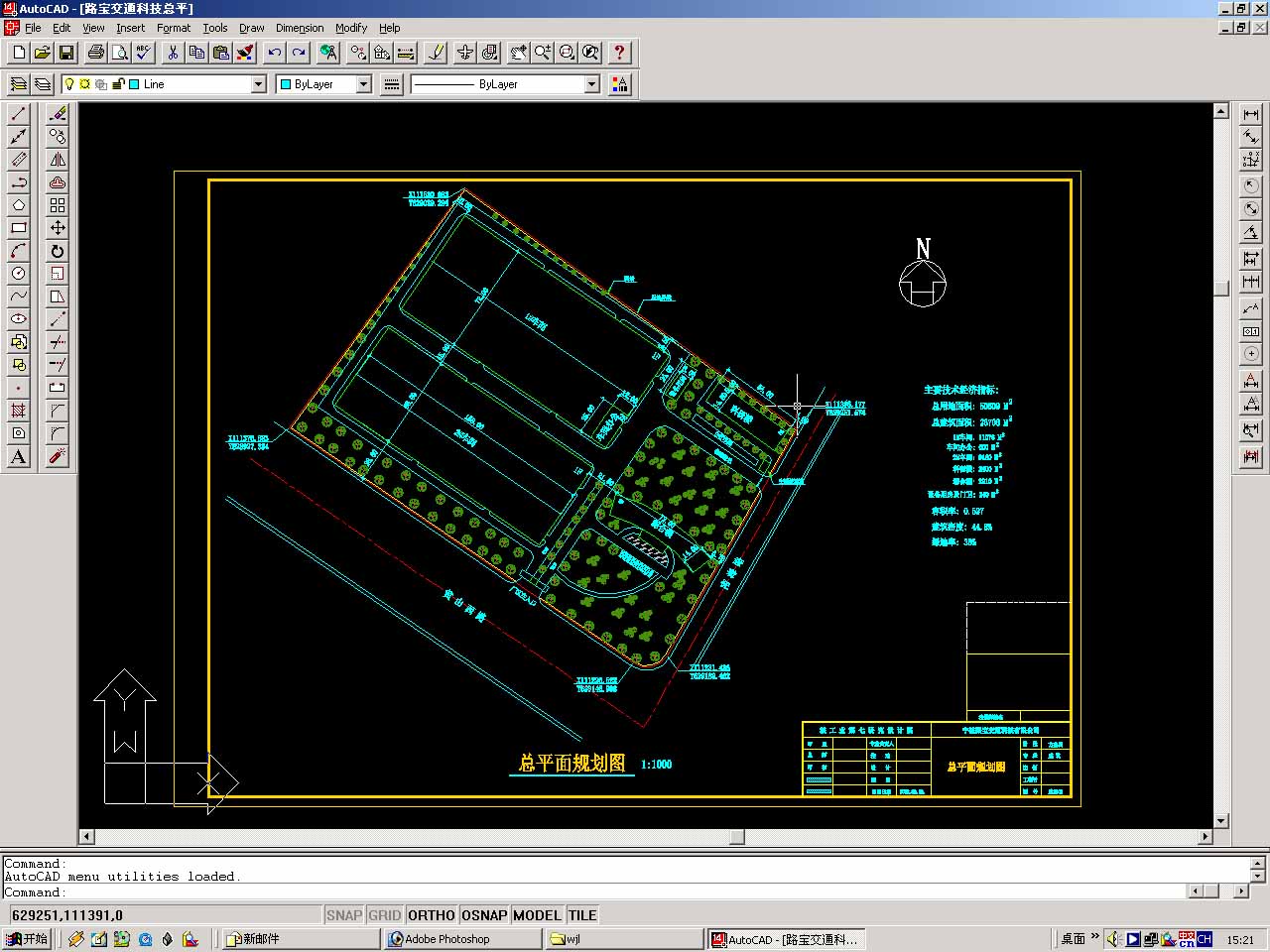

正常方式下，打开的图

高压锅

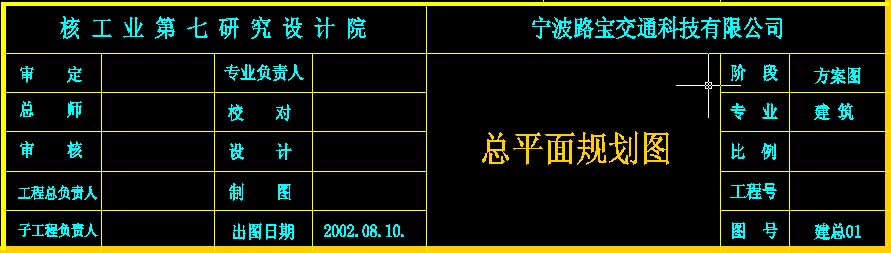

图，它都有一个图框，这个图框有什么用呢？它可以标注是哪个设计院出的，设计师是谁，以及出图的时间，反正建筑设计是不能没有这个的。此外，他的另外一个重要作用是，打图时输出的比例的依据。也不用说那么多了，来一个看看。这不就清楚了吗！

高压锅

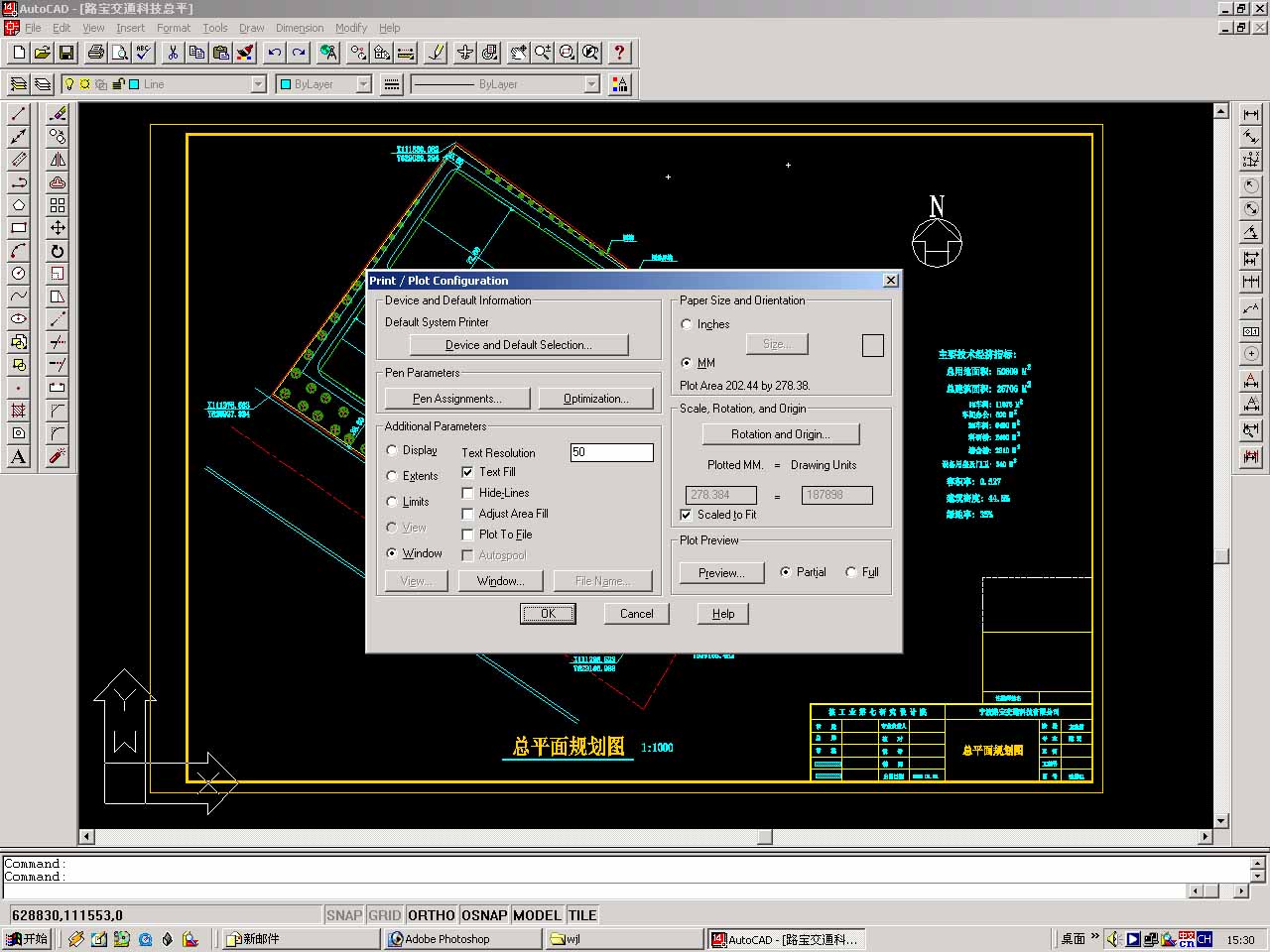

2.下面说说打印。 打印的第一步，点选打印按钮后弹出对话框，下图就一些详解

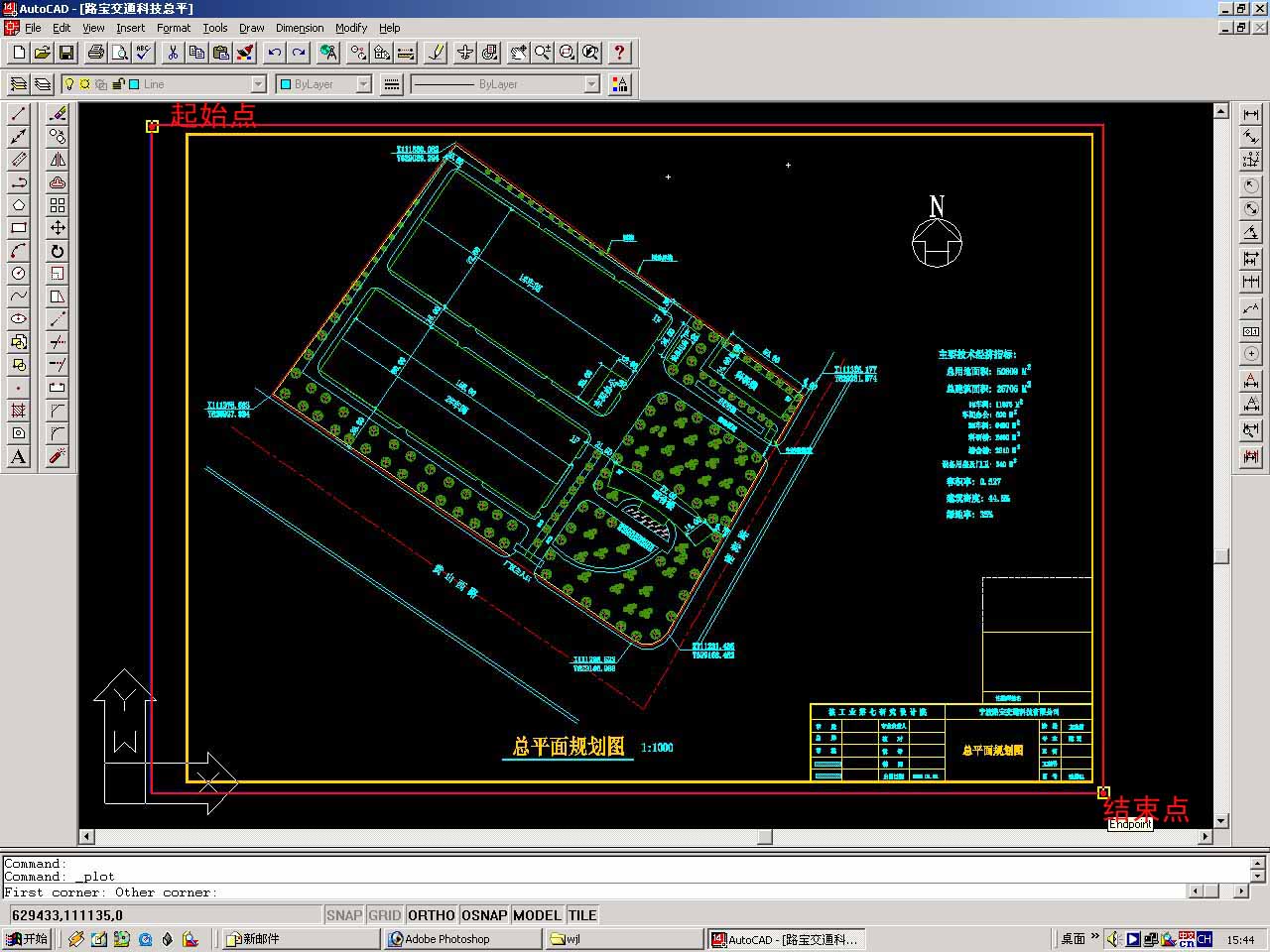

用选取图框的两个点，注意是要用捕捉命令。 点选框选打印，出来一个打印的范围对话框，点选 OK
可以用plot preview 先看一下打印的范围载，有没有超出

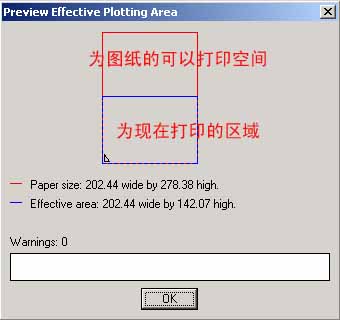

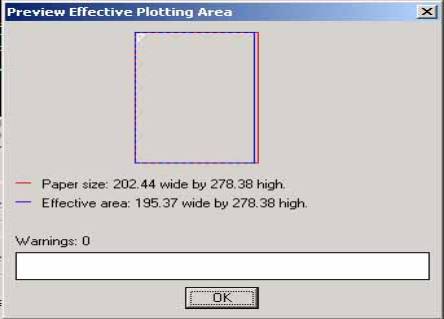

点选Partial部分预视一下，选Preview,出来一个预视的小图

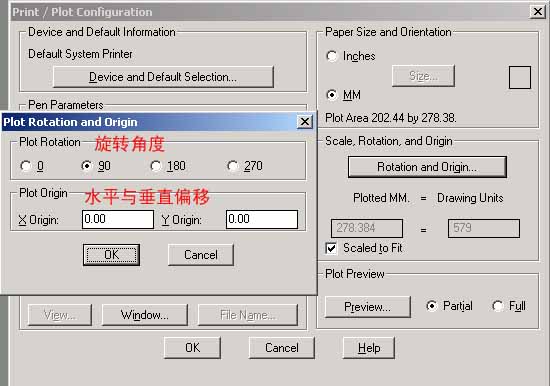

这样的表示你的打印区域超出了，不过把它旋转90度的话，就对了

看一下对不对。

高压锅

现在，对了， 可以用全部预视，看一下

再看一下，打印机的设置

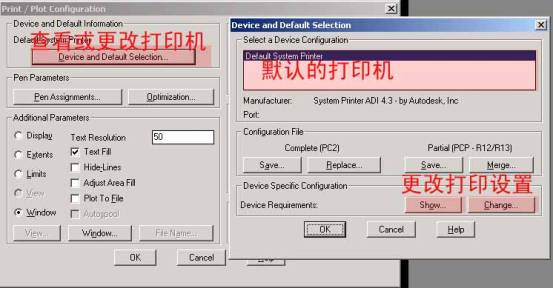

点选上面Device and defaule selection的按钮

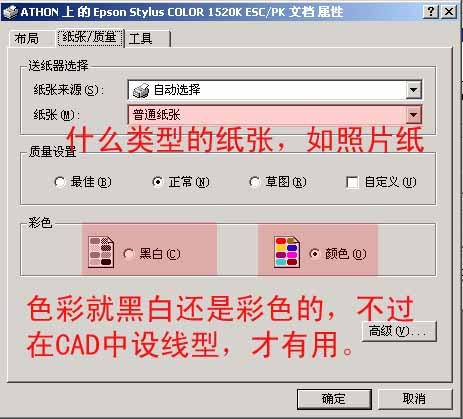

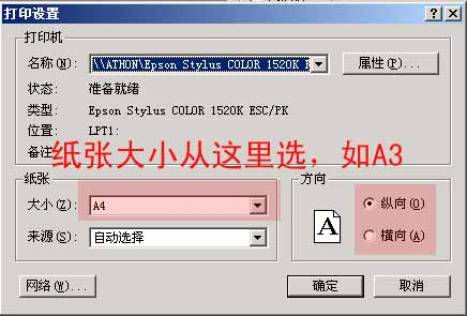

下图，是几个最常用到的地方

如果，你觉得已经差不多了，就可以开始打印了，开始打印前，要记住放好纸啊，放整齐一点，免得打印机卡纸。

高压锅

参考图导入阶段 在建筑设计中，因为是建筑图是要求非常精确，不能随便来个大概尺寸。所以，要把CAD中的图纸，导入到MAX中做参考，既快速，又方便。首先要对将导入MAXR CAD图做点准备，不然你可能不能导入，或者你的导入的图不完整，或者导入后怎么也看不到，等等问题。第一点，也是最为重要的是--------删除那些没有用的东西。比如说是平面图中的一些没有用的内部家具啊，还有门什么的，如果是他画图的时是分层的。那么最好，就可以省事多了，关了图层就好了，如果，他不是分的那么好的话。只好一个一个删除了。 如图所示.

最好把要导入的图做个块。 建立块 打入命令：block Command: block（建立块的命令) name (or ?): p(输入块的名字) on base point: (中心点位置) objects: Other corner: 786 found (选取要导入的图,这里会显示有多少个物体被选取，作为块) Select objects: command: 把块写入文件 打入命令：wblock Command: w(把块写入文件,这个是快捷命令) WBLOCK (这是命令全名)
