施工图容易出错的细节，不得不知道

遇见左耳

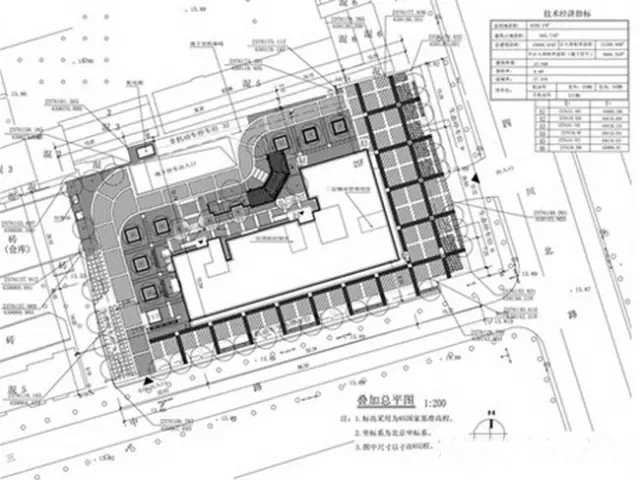

一、总平面图
1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
6、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。



二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致
因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？
3、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？
4、房间名称标注文字是否是同一字体和字高？
5、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？
6、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备。进出的门要按规范要求设计宽度，门也应分扇开启。
7、各层平面要有楼面标高，休息平台标高。雨棚标高。
8、剖到的墙线是否加粗，柱子是否填充。



三、屋顶平面图
1、有构件要定位的轴线是否标注？没有定位构件的轴线是否消除？
2、屋面标高一般标注结构层标高，是否标注？
3、雨水管是否布于排水分区的中部或房屋的阴角部位？雨水管间距是否满足实用间距的要求？（18~24m）
4、雨水管是否穿过外挑走廊？如果穿过了要改为沿墙安装水管，而不要在靠栏杆一侧布雨水管。
5、至少要有一个楼梯间上屋顶，上屋顶的梯间的梯段投影是否表达？门坎要高出屋面300挡水，门坎投影是否表达？
6、是否有局部屋顶的平面图（上屋顶梯间屋顶，电梯机房屋顶）
7、天沟是否有标高，天沟内排水坡度1%。
8、是否表达排水坡度及方向，分水线，分格缝。





四、立面图
1、尺寸及标高是否完备？
2、雨棚是否表示？
3、是否表示了立面材质？
4、出屋面的楼梯间及电梯间是否表示？
5、外轮廓及地坪线是否加粗？

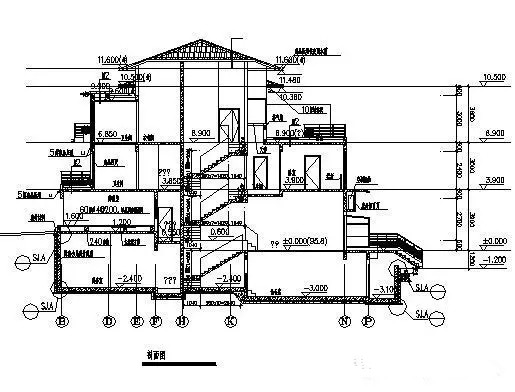

五、剖面图
1、是否剖到楼梯和反映主要建筑空间的内部变化？
2、剖面图中剖到的墙线加粗，剖到的楼板（一般设为100mm厚）、梯段、梁涂黑。
3、室外地坪，室内地面，楼层地面，屋顶标高是否标注？所剖的墙体是否有定位轴线？
4、地坪线与剖到墙体的关系是否正确？先有室外地坪线，砌墙，再回填室内地面，因此墙将室内外地平线断开，如图，你的是否正确？
5、与平面图仔细对照投影，是否与平面图对应？
6、是否表示天沟？
7、剖到的房间是否写名称？
8、楼梯尺寸是否细化？



六、详图

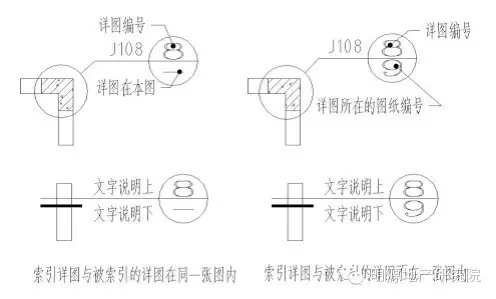

1、是否规范表示了详图索引、详图编号，要在相应的平面、或立面、或剖面中表示索引符号，符号大小要符合制图规范的要求。
2、剖到的填充图例。（与剖面图有区别）
3、是否标注了定位轴线？
4、标高尺寸是否完备？
5、与平、立、剖是否对应，尤其是必须画的檐口详图，一定要与屋顶平面、装修表对应。



七、出图前注意事项
1、尺寸标注、字体大小是否合适及统一？
2、各图的定位轴号是否对应？
3、线型是否正确？
4、各图是否按照比例出图？
5、布图顺序是否正确：
建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图。
建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图。门窗表、装修表，详图可较为灵活布置，以布图合理为宜。
6、采用统一的图框。
