首先先来给大家看一下最终的制作效果。



下面我们就具体的讲一下这个漂亮的异形柱子是怎么制作出来的。

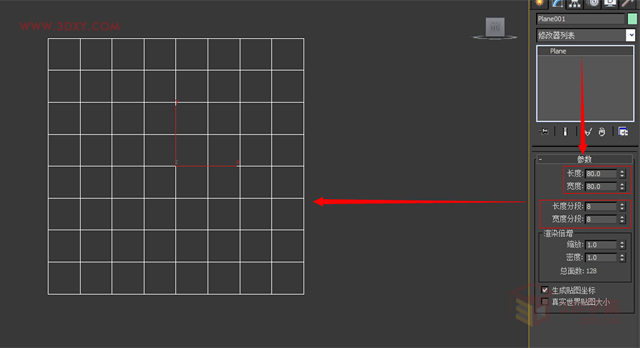

首先在前视图创建平面参数如下




点击右键转换为多边形打开石墨工具选择生成拓扑，选择边方向

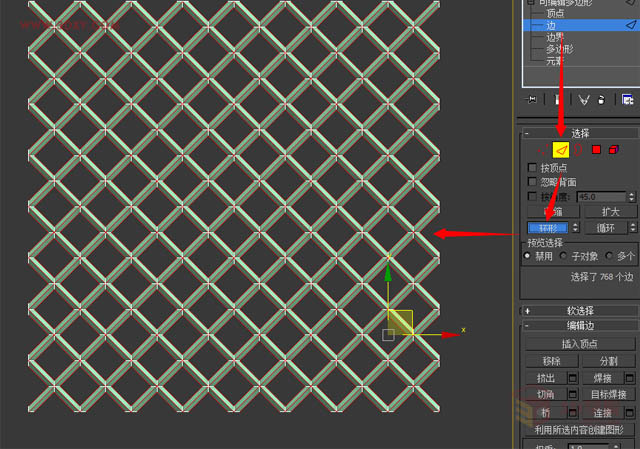

选中物体右键转换为可编辑多边形，在边级别下框选里面的边，选择挤出命令，参数如下



右键转化为面，反选删除面

aup624

进入边级别、环形，点击右键链接。



在修改面板中添加弯曲命令，参数如下



在Gizmo级别下设置参数如下



再次追加弯曲命令，参数如下

aup624

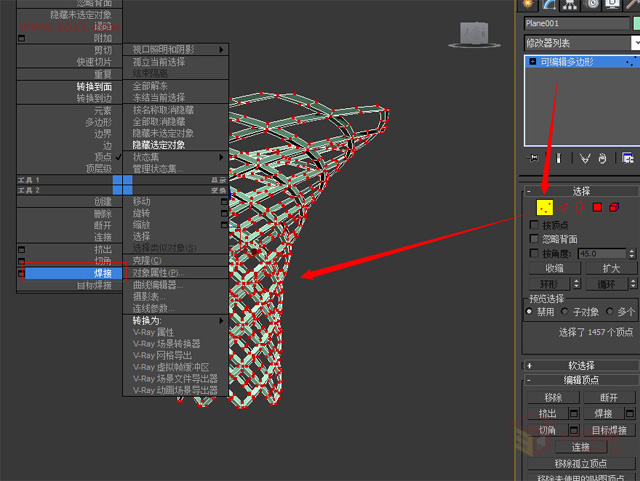

右键转换为可编辑多边形，在点级别下全选，右键点击焊接

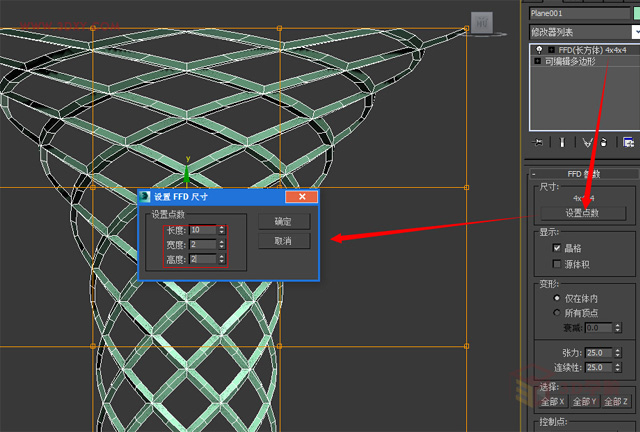

给物体添加FFD（长方体），设置点数如下

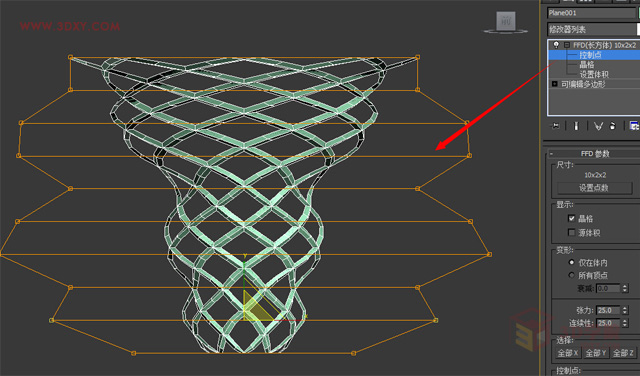

在控制点级别下用缩放命令进行调整



给物体增加壳命令，参数如下



最后给物体一个涡轮平滑



到这里我们一个非常漂亮的柱子就做完了，大家可以根据场景给物体附上材质，在这里就不做材质介绍了。
