cad尺寸标注设置教程

老衲爱你啊

       尺寸标注可是cad制图当中的重要组成部分，也是直接影响图纸整体美观度的重要因素，因此，如果要想图纸显得更加美观、工整的话，学好尺寸标注是非常关键的。
       一般情况下，默认的尺寸标注是很小的，都是需要我们自己去调整到适合图形的参数，其实尺寸标注也就是那么几处地方，通常情况下主要设置好直线、符号和剪头、文字、主单位四个元素就行了。
1、使用快捷键“D”打开尺寸标注样式管理器窗口，点击修改按钮
2、进入到修改标注样式窗口，逐次对直线、符号和剪头、文字、主单位设置即可。
直线主要设置参数：

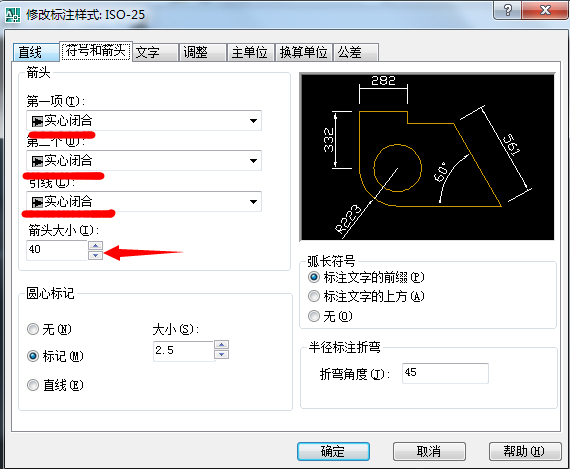

符号和剪头主要设置参数：



文字主要设置参数：

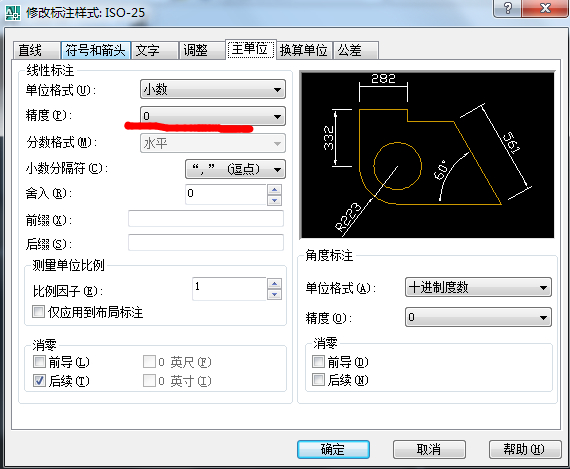

主单位主要设置参数：



如果说一个图纸当中需要标注不同的标注样式，大家可以新建一个标注样式，设置成自己喜欢的标注格式，然后再对进行需要标注成这个样式的标注归类到新建的样式下，然后选择置为当前即可。
