制作室内彩色平面图的方法及步骤教程

猎人

作者：佚名

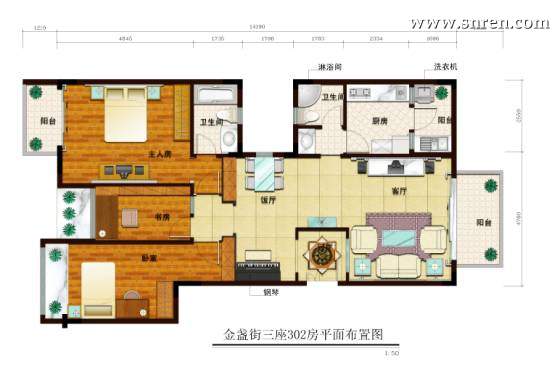

彩色平面或叫二维建筑渲染，主要用在于规划设计来展示大型规划或新开发的楼盘等项目。在设计中，二维渲染常用在投标“标书”中，更好地展示设计方案，加入设计的表现理念，全新的渲染，如真实表现地面、草坪、水面、树木与家私等，早期二维彩色平面图的绘制是用彩铅、颜料等，现在用计算机渲染，如效果图形式表现。

（1） 将在AutoCAD绘制完毕一个文件，通过两种方式转到photoshop来完成。

(a)一种是输出方法。

(b)一种是文件打印方法。

（2） 一种是输出方法。

（3） 打开AutoCAD中完成的“平面”如图2-1.2所示

（4） 执行“文件”–“输出”命令，在弹出的“输入数剧”对话框中，在

“文件名”文本框内输入“平面图”，在“文件类型”下拉列表框内选

择“封装PS(*eps)”选项，然后单击“保存”按钮，此时当前文件被输

出成EPS.文件如图2-1.3--2-1.4-所示

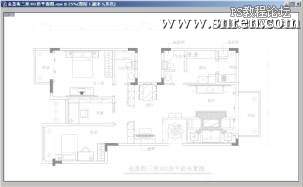

（5） 打开Adobe.photoshop,执行“文件打开”命令，金盏街三座302房平方图，

eps(图层灰色)结束命令，如图所示


（6）

（7）

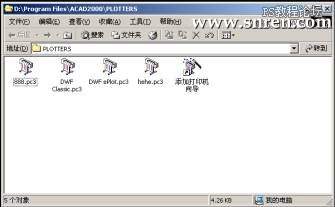

（8） 选择“文件/打印机管理器”命令，执行该命令后，会弹出如图2-1.8所示的

Plotters窗口，在窗口中双击添加“打印机向导”图标。

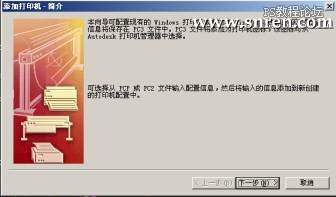

（9） 双击添加“打印机向导”图标后，会弹出如图2-1.9所示的对话框，直接

点击[下一步]按钮。

猎人

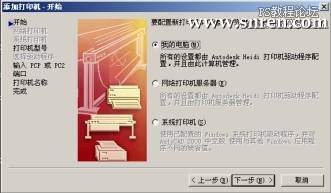

（10） 在弹出如图2-2.0所示的对话框中，将要配置新打印机选择为“我的电脑”，然后点击[下一步]按钮，继续操作。

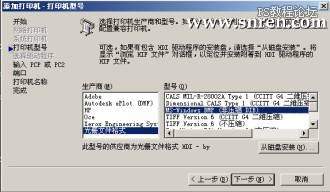

（11） 系统会弹出如图2-2.1所示的对话框。在对话框中将生产商选择为光栅文件格式，型号选择为“MS-WINDOWSBMP（非压缩DIB）确定后点击 按钮。

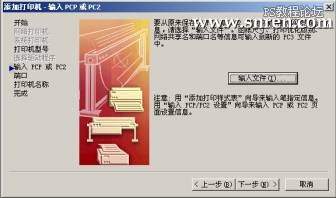

（12） 系统在弹出的对话框中询问是否引入打印机特性信息，在此处不需引入，如图5-9所示，直接点击 按钮。

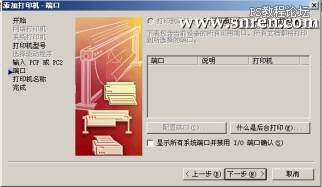

（13） 执行上步操作后，系统会提示您选择打印端口，选择“打印到文件”选项，如图5-10所示，确定后点击 按钮继续。

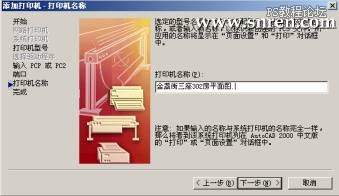

（14） 选择“打印到文件”后会弹出如图5-11所示的对话框，在此对话框中，我们可以为打印机命名，当然也可以使用系统默认的打印机名称。操作完毕后点击 按钮。

（15） 执行上步操作后，就完成了添加打印机全部操作如图5-12所示，点击 按钮结束操作。


（16） 提示：


（17） “文件/打印机管子理器”命令执行该口令后会弹出如同，5-B所示的Plotters窗口，在窗口中我们会发现新增加了一个MS—widwsBMP(非压缩DIB)打印机。


（18） 确定打印机又添加完毕后选择“文件/打印”命令。在弹出如图5-14所示的“打印”对话框中，选择打印设备选项。然后点击名称右侧 三角按钮，在下拉列表中选择新添加的打印机的名称。


（19） 确定打印机名称后点击机名称后点击其右侧的“特性（R）”按钮，会弹出图5-15所示的打印机配置编辑器对话框。在该对话框中点击“自定义特性”按钮，会弹出自定义特性对话框，在此可以设置背景颜色。

猎人

（20） 接下来进行一步重要的设置，即定义图纸尺寸。一般在进行图纸渲染制作时，图纸最好定义3200点，因为这样可以进行细部 画，以提高图图纸的精确性。如图5-16所示。在打印机配置编辑对话 中选定自定义图纸 ，然后点击“添加”按钮进行设置。

（21）


（22） 点击“添加”按钮后，会弹出如图5-17所示后，自定义图纸 对话 ，在该对话 中选择“创建新图纸”复选项，来进行图纸 设置。

猎人

 （23）技巧如果系统中有合适图纸设置，那么我们可以选择“使用现在图纸”复选 这样可以快速地完成图纸 设定。

猎人

（24）在如图5-18所示的自定义图纸的 对话 中，将宽度值设为3200，高度值设为2400，单位设置为像素。设置完毕后，点击 按钮，继续操作。

猎人

（24）在如图5-18所示的自定义图纸的 对话 中，将宽度值设为3200，高度值设为2400，单位设置为像素。设置完毕后，点击 按钮，继续操作。

猎人

（25） 系统会提示你为设定的图纸尺寸命名，可以自定义名称，在此我们使用系统默认的名称。

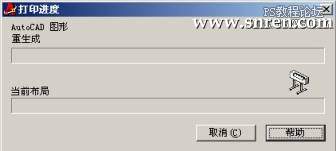

（26）

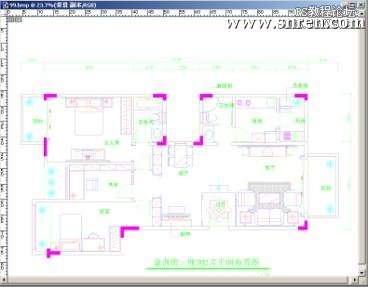

（27） 打开当前生成文件。

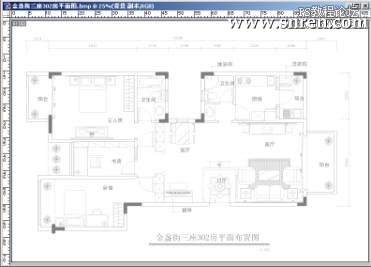

（28） 使用色相/饱和度工具把色彩去掉，设置如图所示。

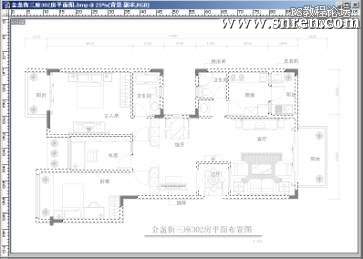

（29） 使用剪切工具剪去多余部分，如图所示。

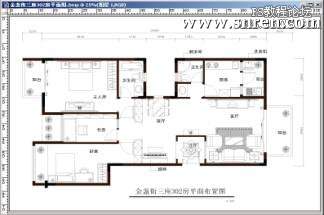

（30） 用工具箱的魔术棒  把所有墙体都选出来，如图所示。

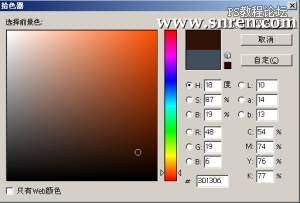

（31） 单击前景色弹出拾色器，设置如图所示，单击好按钮结束命令。

（32） 在工具箱拾取渐变按钮  下的油漆桶  工具，填充如图所示。

（33） 制作地板砖，文件如图所示。

（34） CTRL+A全选，执行菜单/编辑描边命令。

猎人

（35） 用CTRL+T调整，如图所示，然后用矩型选框选择如图区域。



（36） 执行菜单/编辑/定义图案，弹出对话框，设置如图所示。

（37） 新建一个文件，设置如图所示。

（38） 选择油漆桶工具，设置如图所示。

（39） 进行填充操作，如图所示。

（40） 给平面图添加地板材质，复制当前完成的地砖，接着用魔术棒在平面对准客厅单击，把客厅选出来并粘贴入，调整位置如图所示。




（41） 过厅地花制作，打开啡网大理石文件如图所示。
（42） 用魔术棒把地花外框选出，粘帖入。

猎人

（43） 打开大花绿文件，复制粘帖入如图位置。


（44） 继续粘帖入其他石材，如图所示。


（45） 联结地花图层进行和并。


（46） 添加图层特效，选内阴影，设置如图所示。


（47） 进行房间木地板的制作。

（48） 打开木地板文件，并拷贝。

（49） 粘贴入如图位置。


（50） 打开地砖文件并拷贝。


（51） 粘贴入如图位置。

猎人

（52） 继续完成阳台区域的粘贴。


（53） 完成厨房区域的粘贴。


（54） 打开大花白文件并拷贝。


（55） 用魔术棒工具选出如图选区，进行粘贴入。




（56） 对绿化图形进行绿色填充，如图所示。



（57） 打开木纹文件并拷贝。


（58） 粘贴入如图所示区域。
