V-Ray演绎阳光温馨厨房 室内材质老调新谈

猎人

作者：悲天悯人。
　　使用软件：3ds Max 8.0、V-Ray1.5、Photoshop
　　联系方式：QQ：95844923

本例主要讲的是V-Ray面光配合目标平行光渲染室内白天的效果。
　　教程中介绍了几种常用材质的调节方法，一般V-Ray渲染的基本设置，和PS简单的后期一些调整。
　　先发图。

猎人

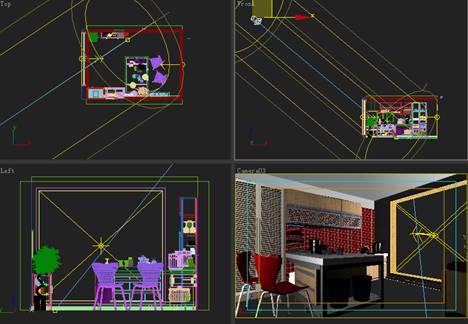

布光图：

一、灯光
　　灯光采用了V-Ray面光来照亮场景，光源放在了窗口内部。同时在窗口外也放了一盏V-Ray面光，不过这个光源不起照亮作用，只起到反射影响反射的作用。目标平行光来模拟阳光照进室内的效果。

（1）V-Ray面光：
　　这个光是场景中的主要光源，起到照亮全景的作用。
　　设置Multiplier（光源高度）为2。颜色为255的白色。

勾选Invusible。(在渲染的时候不显示V-Ray面光）
　　取消Affect specular。(这个是影响镜面，默认是开的。如果取消了，镜面就不会反射面光。就会反射出面光后面的窗户和外景)


（2）模拟太阳光的平行光
　　平行光主要用来模拟太阳光照进室内的效果。
　　勾选择Shadows下的On（使用阴影）在下拉菜单中把阴影模式改为V-RAYayShadow。
　　设置Multiplier(光源亮度)为1.5。颜色少带了点黄色。

猎人

（2）模拟太阳光的平行光
　　平行光主要用来模拟太阳光照进室内的效果。
　　勾选择Shadows下的On（使用阴影）在下拉菜单中把阴影模式改为V-RAYayShadow。
　　设置Multiplier(光源亮度)为1.5。颜色少带了点黄色。

勾选V-Ray Shadows params下的Area shadow（区域阴影）。分别调整下面UVW为200。（加大这个数值可以让阴影边缘模糊）调整Subdivs（细分）为16，让阳光的效果更好些。

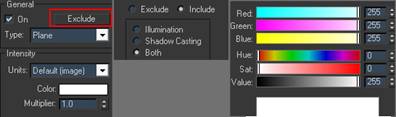

（3）窗户外面的面光
　　这个光源不起照亮作用，只起到反射影响反射的作用。后面墙上的光源和这个作用设置一样。
　　设置Multiplier（光源高度）为1。颜色为255的白色。
　　点开Exclude（排除）改为Include(包含)，这样做是为了让灯光对场景中的物体都不产生影响。
　　勾选Invusible(在渲染的时候不显示V-Ray面光）。
　　确认Affect specular勾选，让光产生反射。

猎人

　二、材质

灯光介绍完毕，现在说下场景主要用到的几种材质。

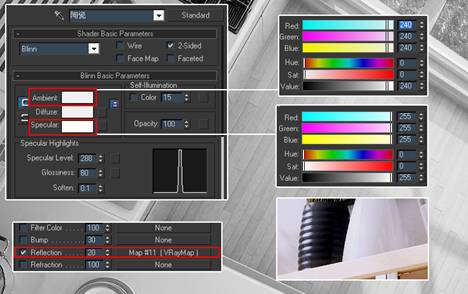

（1）白陶瓷
　　使用了3ds max的标准材质Standard。
　　调整漫反射(Ambient)为240的白颜色，物体本身的颜色。
　　调整高光(Specular)为255的白颜色，高光部分的颜色。
　　调整Self-lllumination为15，自发光，让陶瓷材质本身更亮一点。
　　点选反射(Reflection)加入V-Ray Map，让白陶瓷材质加入反射。
　　选择反射大小为20。

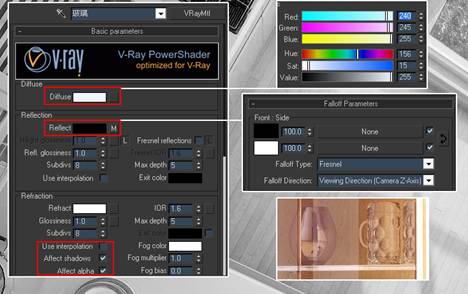

（2）玻璃
　　调整漫反射(Diffuse)为R240、G245、B255的淡蓝色。让玻璃带一点点的蓝色。
　　点选反射(Reflect)加入衰减(Falloff)。调整衰减方式为干净(Fresnel)。
　　调整折射为RGB255的白颜色。
　　勾选Affect shadows和Affect alpha(影响阴影和影响折射)这样做是为了让光线可以穿过玻璃，影响到玻璃后面的物体。

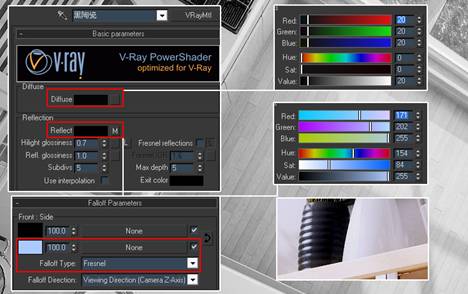

（3）黑陶瓷
　　漫反射为20的黑色。
　　点选反射加入Falloff。调整衰减颜色为RGB0的黑色，和R171、G202、B255的淡蓝色。
　　调整衰减方式为干净。

猎人

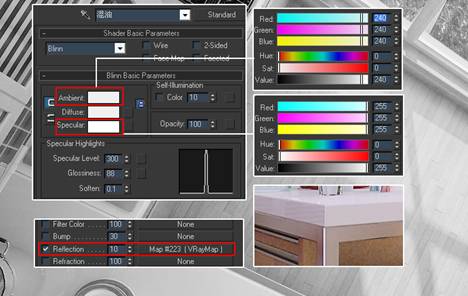

（4）混油
　　用MAX的标准材质。
　　调整漫反射RGB为240的白色。
　　调整高光RGB为255的白色。
　　调整Self-lllumination为10。
　　点选反射(Reflection)加入VrayMap，让白陶瓷材质加入反射。
　　选择反射大小为10。

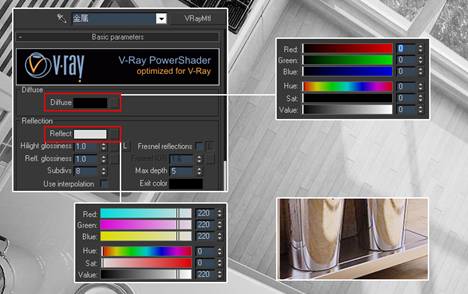

（5）金属
　　调整漫反射为RGB0的黑色。反射为RGB240的白色。

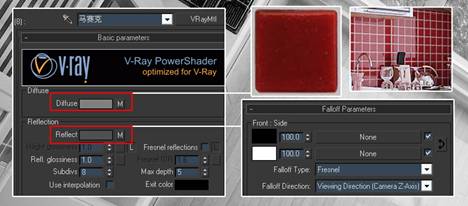

（6）马赛克
　　为漫反射加放一张红色马赛克贴图。
　　为反射加入Falloff。调整衰减方式为Fresnel。

猎人

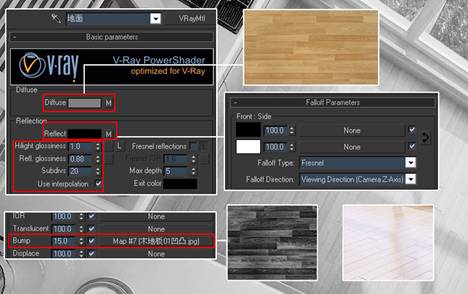

（7）木地板
　　本例中的木地板为自己建的一个模型。这样做会让木地板之间产生细小的V型。效果会好些。
　　在漫反射中加入一张木地板的贴图。
　　反射中加入Falloff。调整衰减方式Fresnel。
　　调整模糊(Refl glossiness)为0.88。
　　调整细分为20。
　　在凹凸(Bump)中加入一张黑白图片(就是漫反射中的那张木地板的图片，在PS里改为黑白色。这样可以节省渲染时间)。调整数值为15。

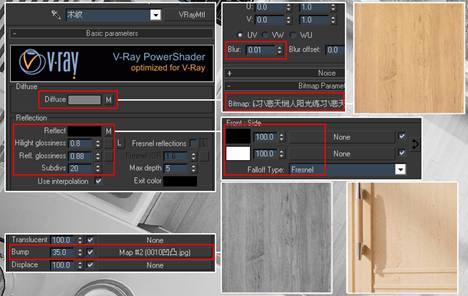

（8）木纹材质
　　漫反射中加入一张木纹贴图。
　　反射中加入衰减。调整衰减方式为Fresnel
　　调整模糊为0.88   细分为20
　　凹凸中加入一张木纹的黑白图片。调整数值为35。

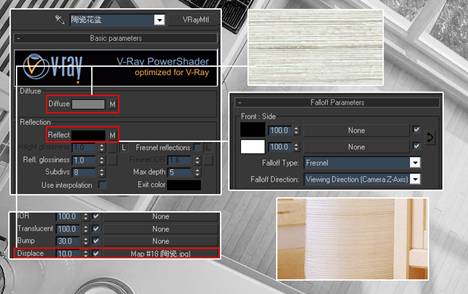

（9）陶瓷花盆
　　漫反射中加入一张陶瓷的贴图材质。
　　反射中加入Falloff。调整衰减方式Fresnel。
　　置换(Displace)中加入同漫反射中一样的贴图。调整大小为10。

猎人

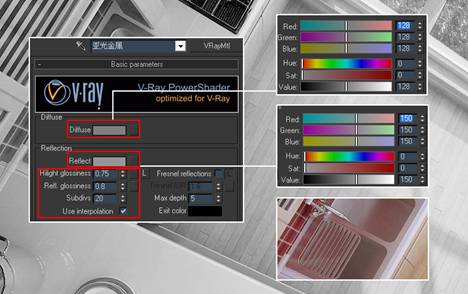

（10）哑光金属
　　漫反射为RGB128的灰色。
　　反射为RGB150的灰色。
　　高光(Hilight glossiness)为0.75
　　模糊(Refl glossiness)为0.8
　　细分(Subdivs)为20
　　勾选使用插值（Use interpolation）。

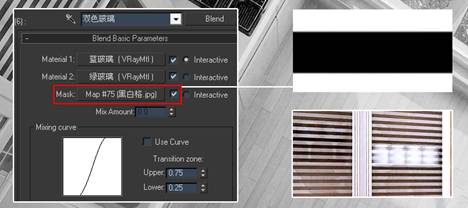

（11）双色玻璃
　　双色玻璃材质使用了3ds Max的混合材质。这样可以得到材质1和材质2混合出来的效果。混合方式为Mask中的黑白贴图。
　　本例中的双色玻璃为两种材质，一种是透明低并略带一点点蓝色的材质，另一种是淡绿色的有一点模沙效果的透明玻璃。
　　所以在材质1和材质2中调好这两种材质就可以了。然后在Mask中为其添加一个起遮罩作用的黑白图片。

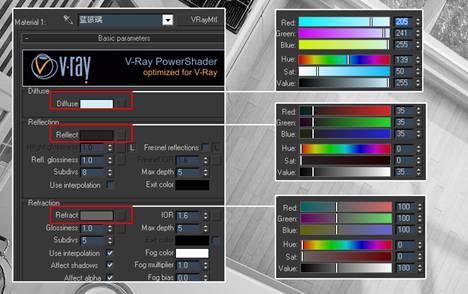

材质1　淡蓝色玻璃
　　漫反射为R205、G241、B255的淡蓝色。
　　反射为RGB35的黑色，让他有一点反射。
　　透明度为100的灰色。并勾选Use interpolation、Affect shadows、Affect alpha。

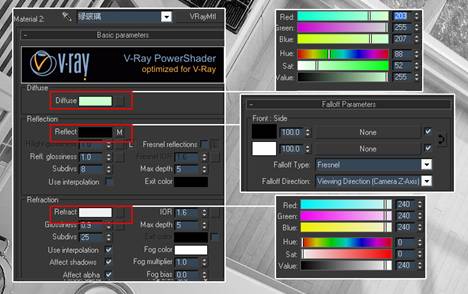

材质2　淡绿色模沙玻璃
　　漫反射为R203、G255、B207的淡绿色。
　　反射中加入衰减。调整衰减方式为Fresnel
　　透明度为240的灰色。
　　调整模糊度为0.9。
　　细分为25。
　　并勾选Use interpolation、Affect shadows、Affect alpha。

猎人

三、渲染器面板设置

下面是渲染面板的设置：

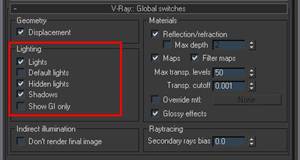

（1） 首先去掉Default Lights（默认灯光）。

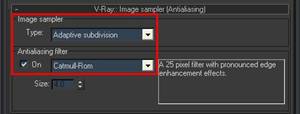

（2）Image sampler（采样器）我用Adaptive subdivision。
　　Antialiasing filter（抗锯齿过滤器）使用了Catmull-Rom

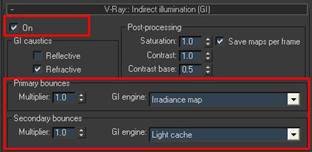

（3）勾选Indirect illuminatuon(GI)（间接光照）下的On。使用间接光照。
　　设置Primary bounces（二次反弹）下的Multiplier（倍增值）1。GI engine为 Irradiance map
　　设置Secondary bounces（二次反弹）下的Multiplier（倍增值）1。GI engine为 Light cache

猎人

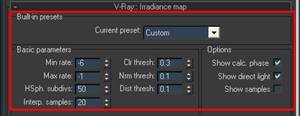

（4）设置Irradiance map（发光贴图）。下的Current preset为Custon(自定义）

设置Basic parameters下的Min rate（最小比率）为了-6、Max rate（最大比率）为-1
(这是最终渲染时的参数，测试我一般给-6、-5）。

勾选Options下的Show calc.phase（显示计算相位)和Show direct light（显示直接照明）

（5）设置Light cache（灯光贴图）下的Subdivs（细分）为1000。(测试我一般给200）。
同样勾选Show calc.phase和Show direct light。

猎人

（6）设置Color mapping（暴光控制器）为Exponential（指数倍增）。

修改Dark multiplier（暗部倍增）为2.0。
　　修改Bright multiplier（亮部倍增）为1.3。

（7）QMC Sampler（准蒙特卡罗采样器）下的Noise threshold（噪波极限值，简单说就是数值越小，噪波就越少。但是太小的值会让渲染速度更慢）改为0.001。



到这就全部设置完毕。
　　开始渲染了。
