一个便利店施工全程实景照片记实【完】[转]

双双 · 发表于 2015-1-9 10:34:27

后面有大样图电路系统图

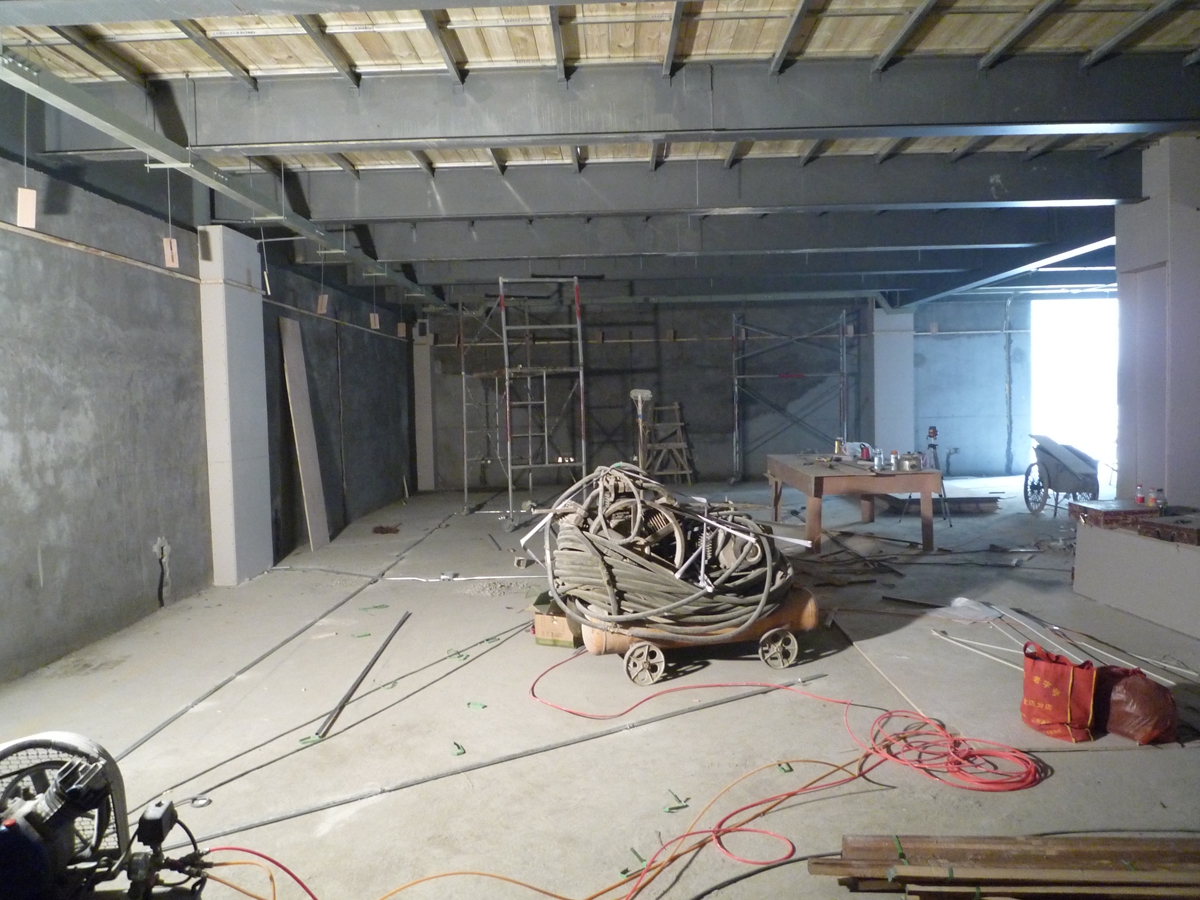

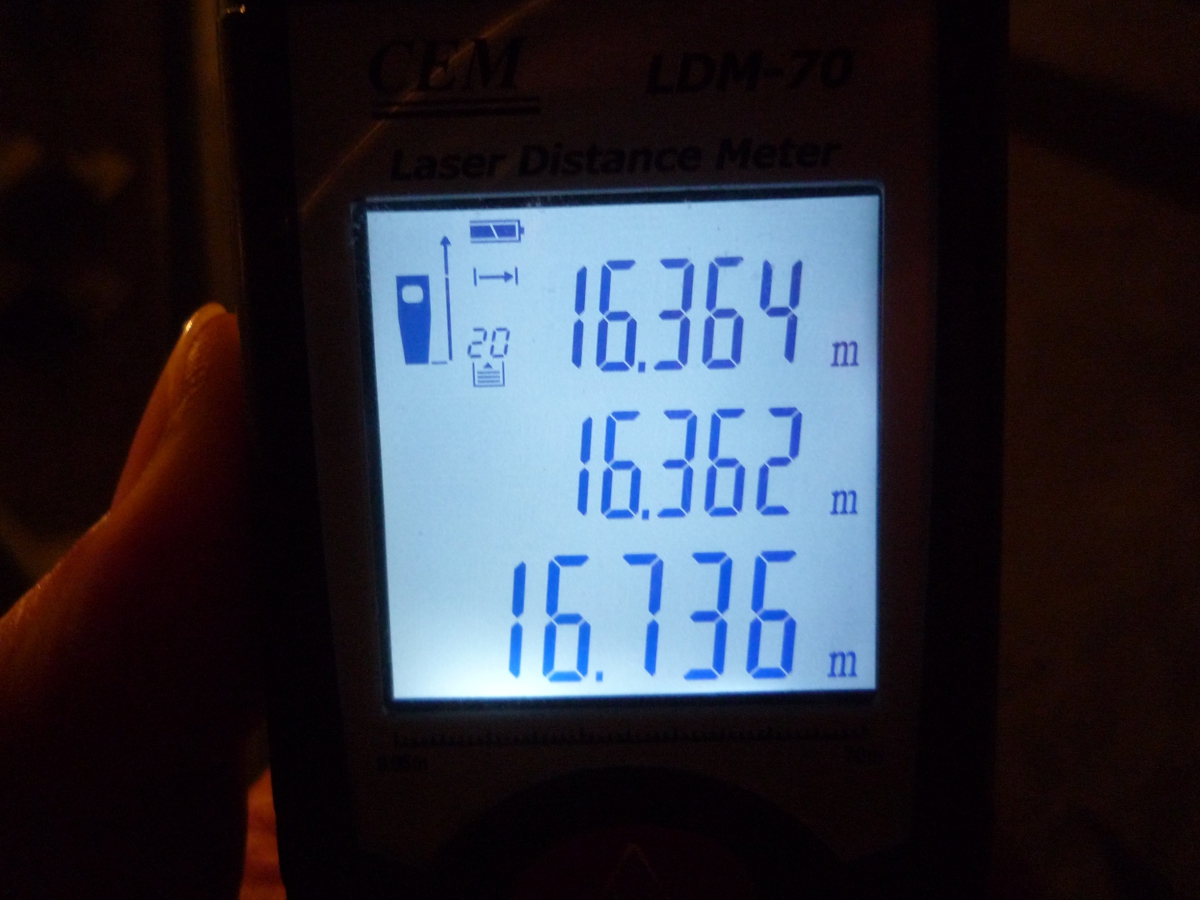

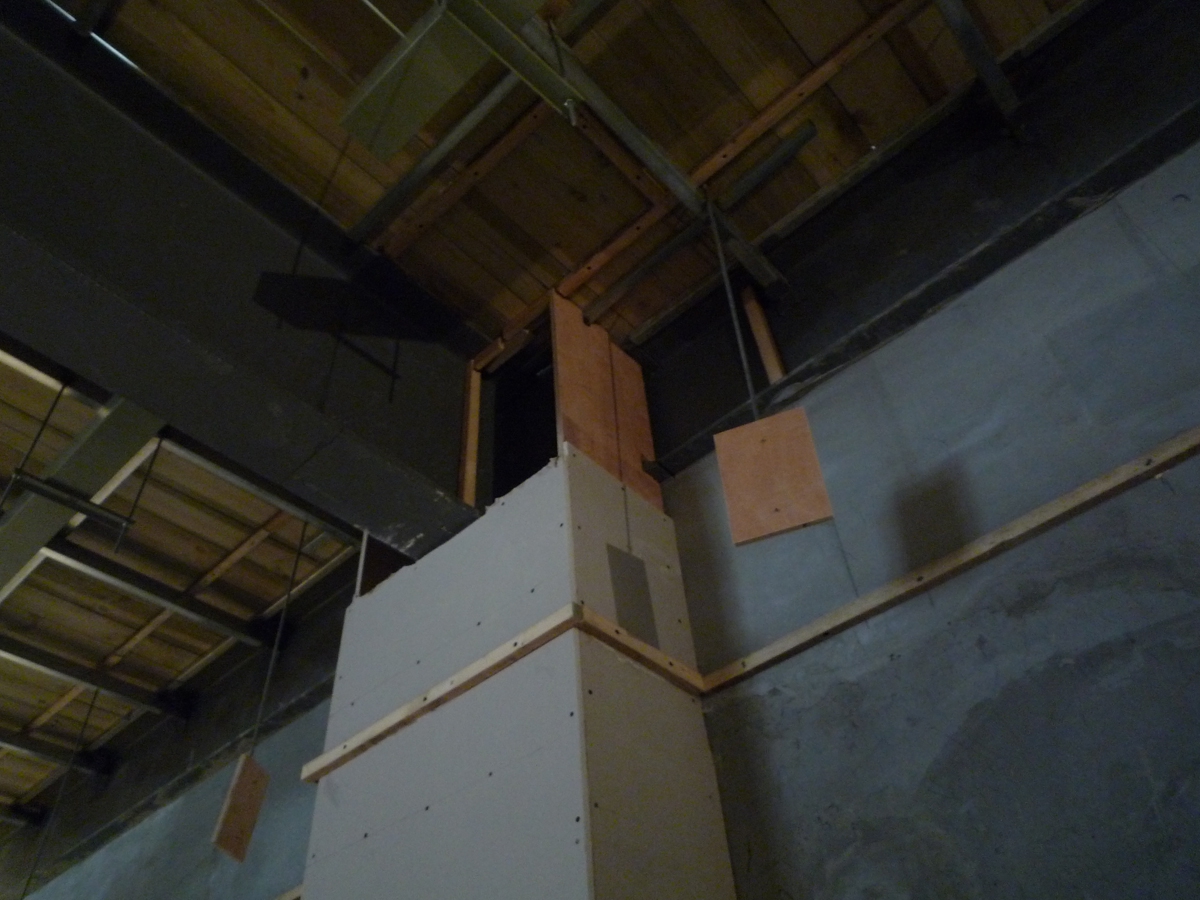

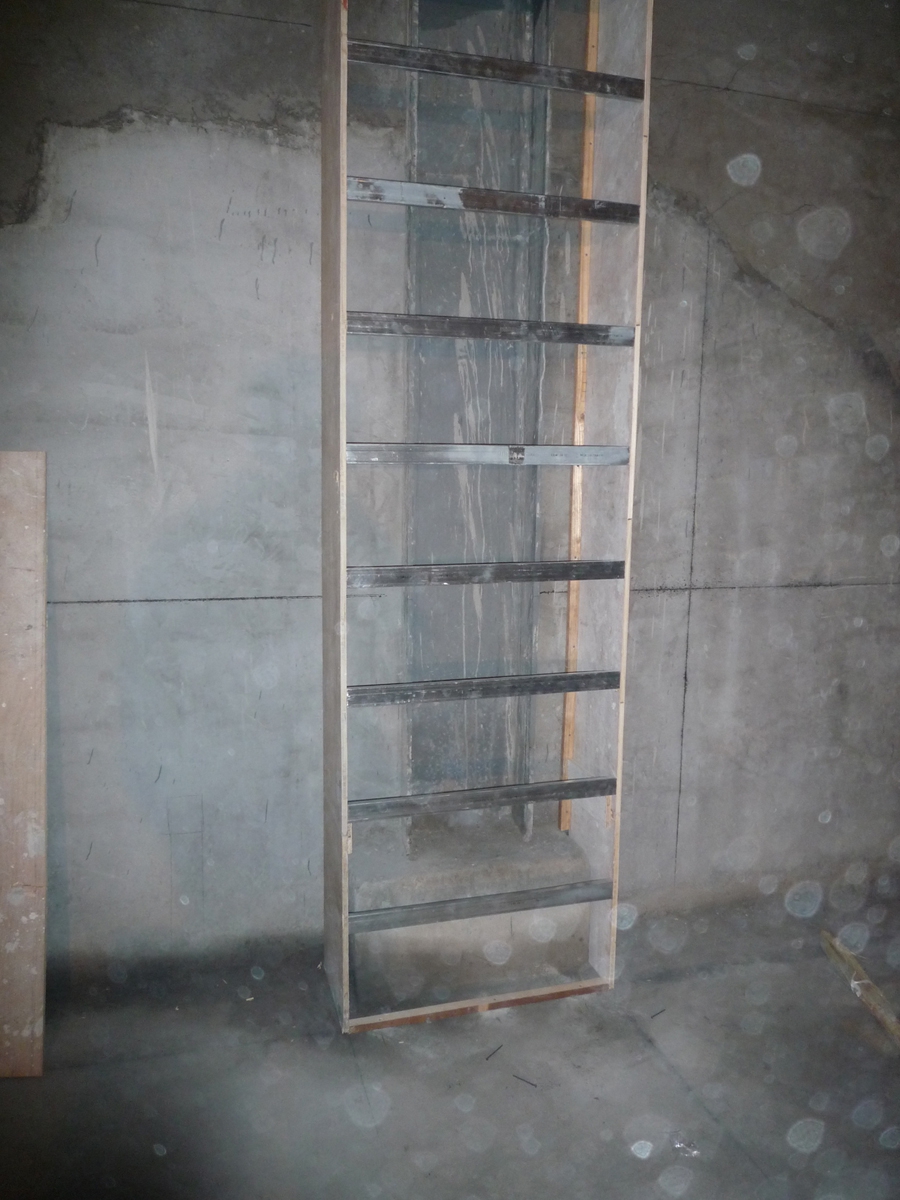

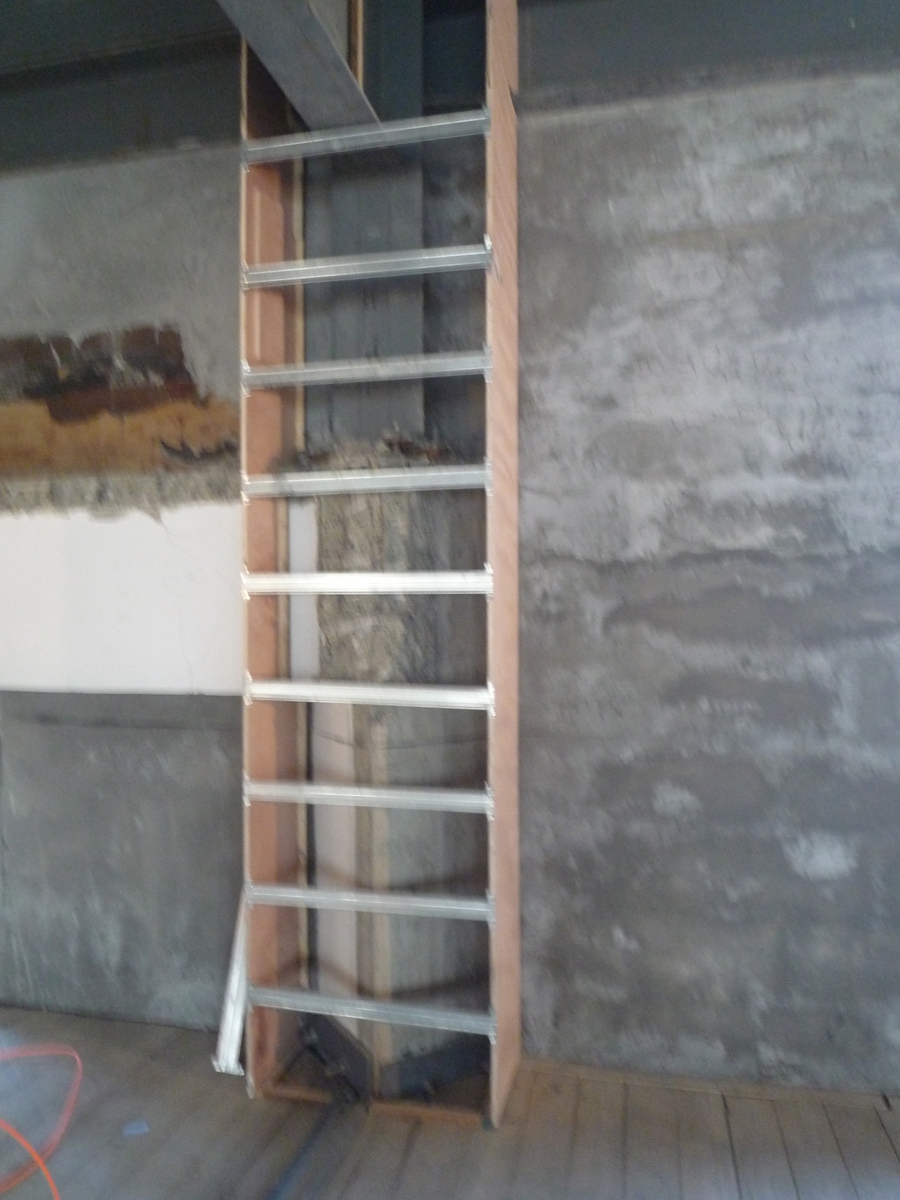

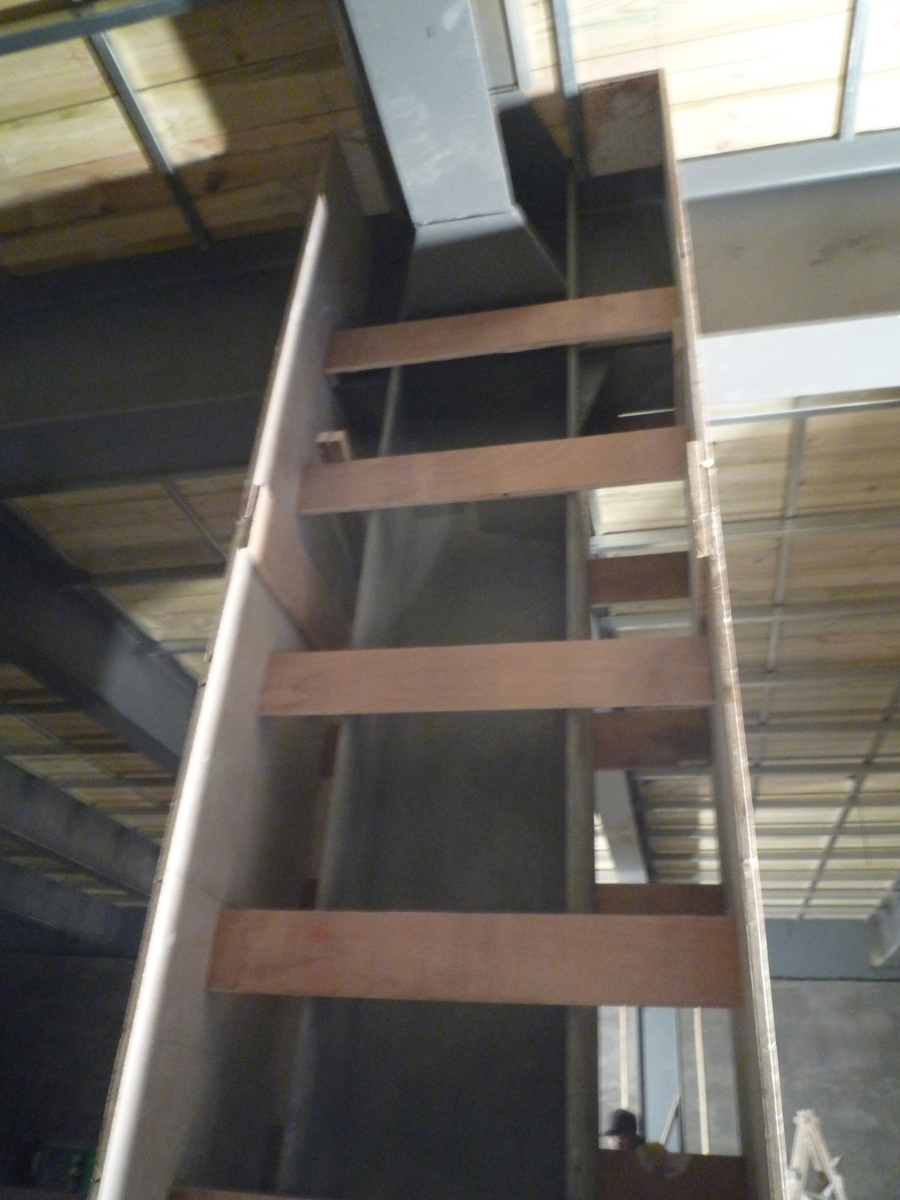

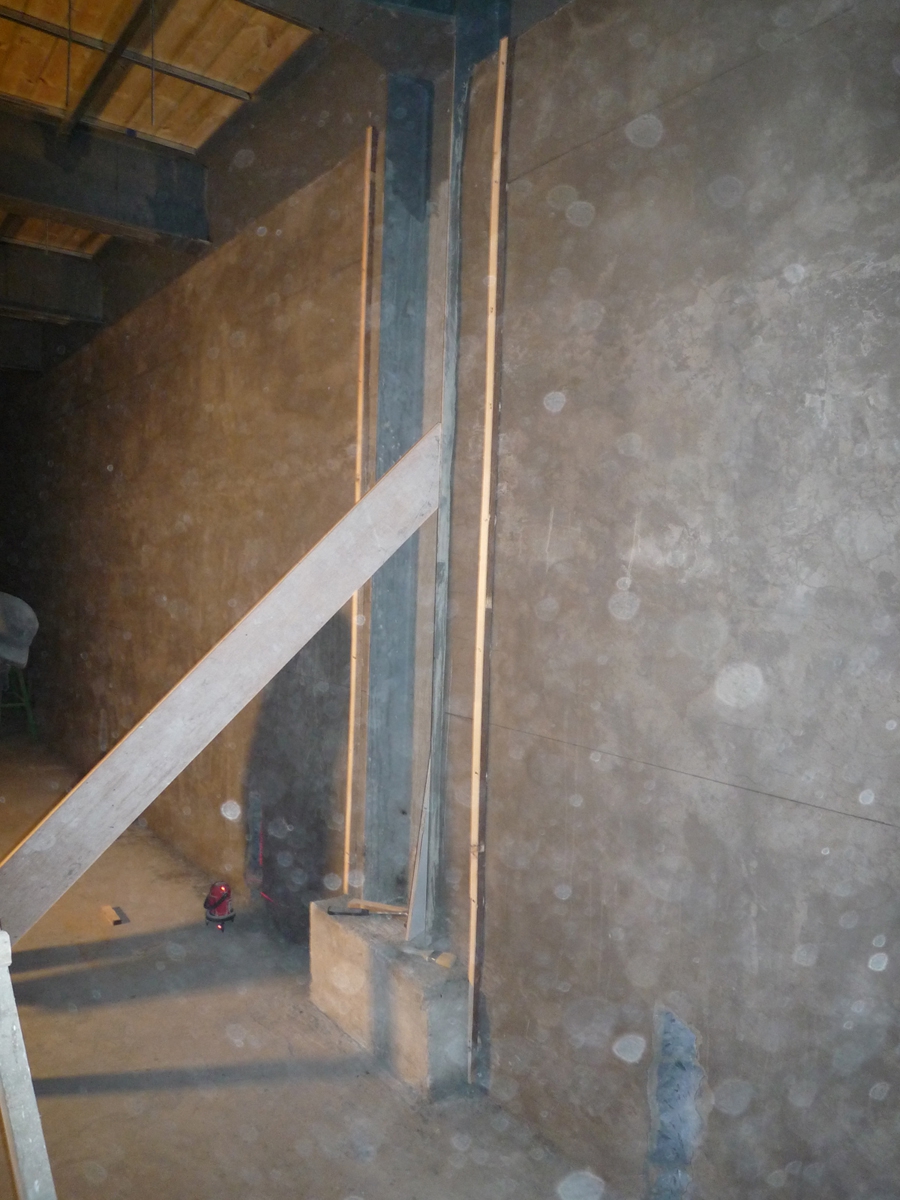

包柱子

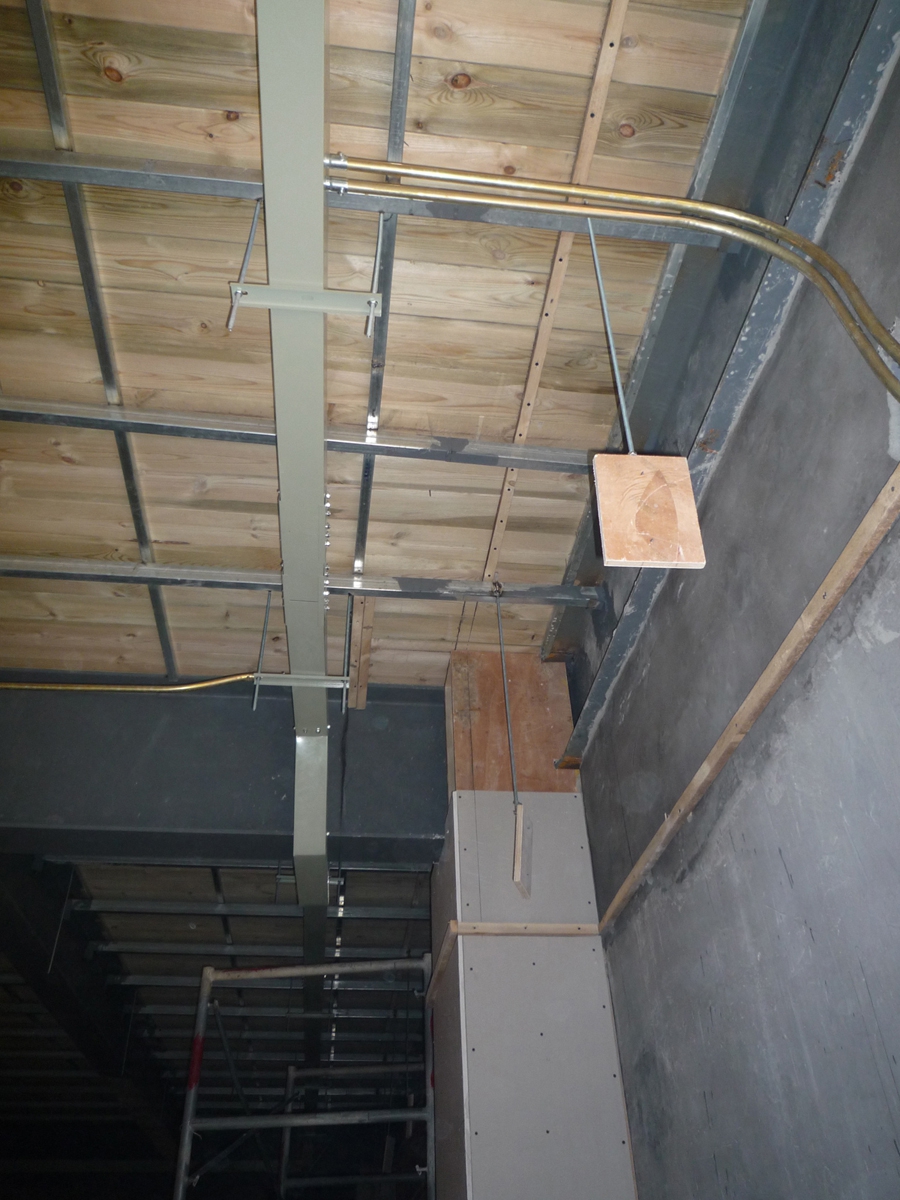

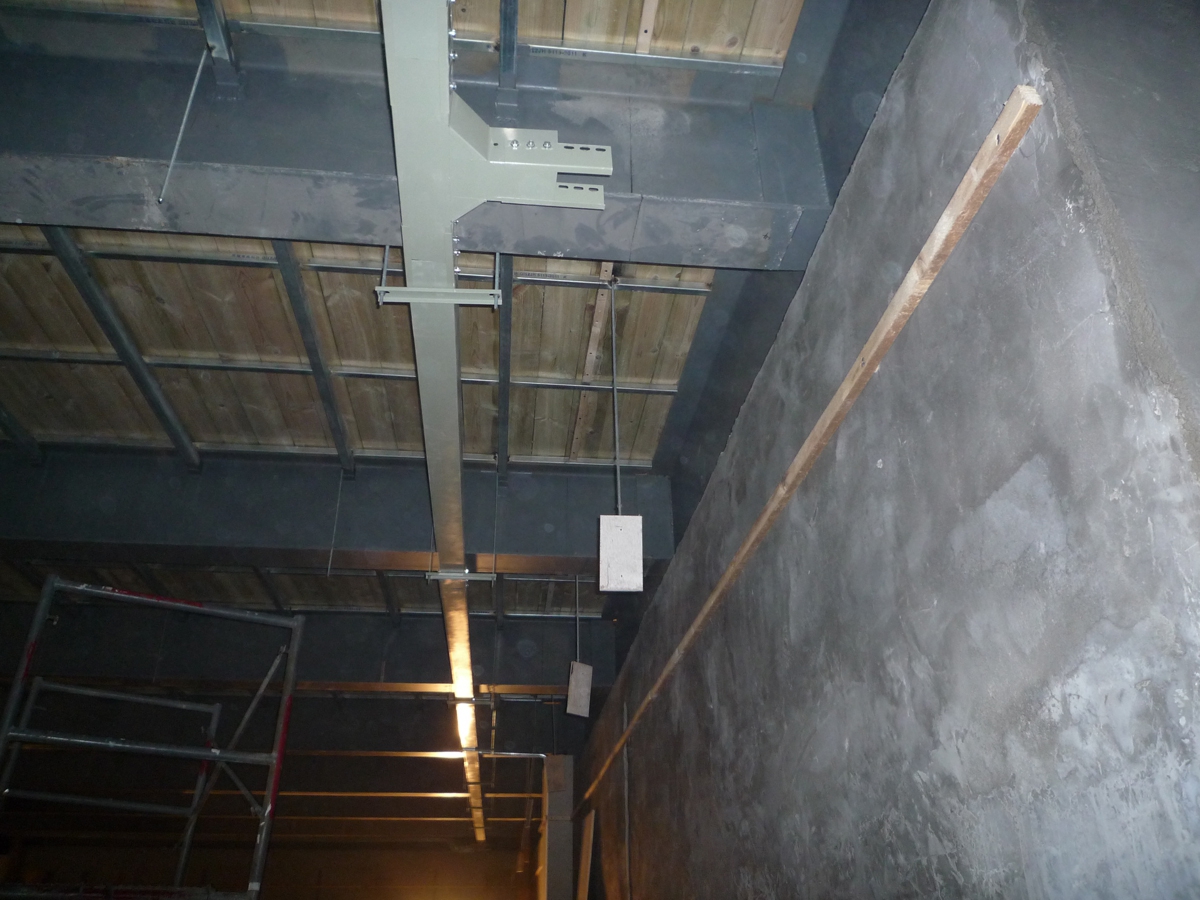

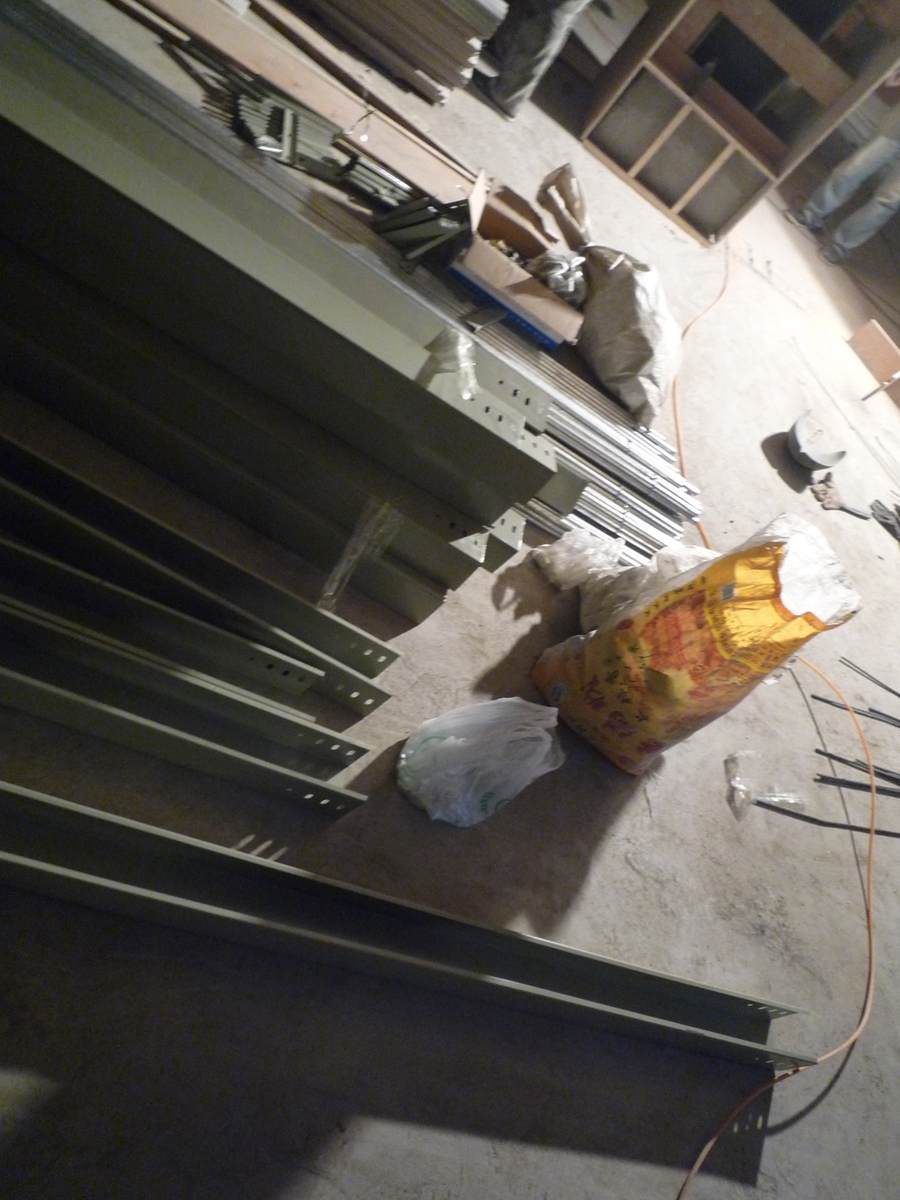

桥架100*100

JDG 20

30*40木方 18木工板包柱子

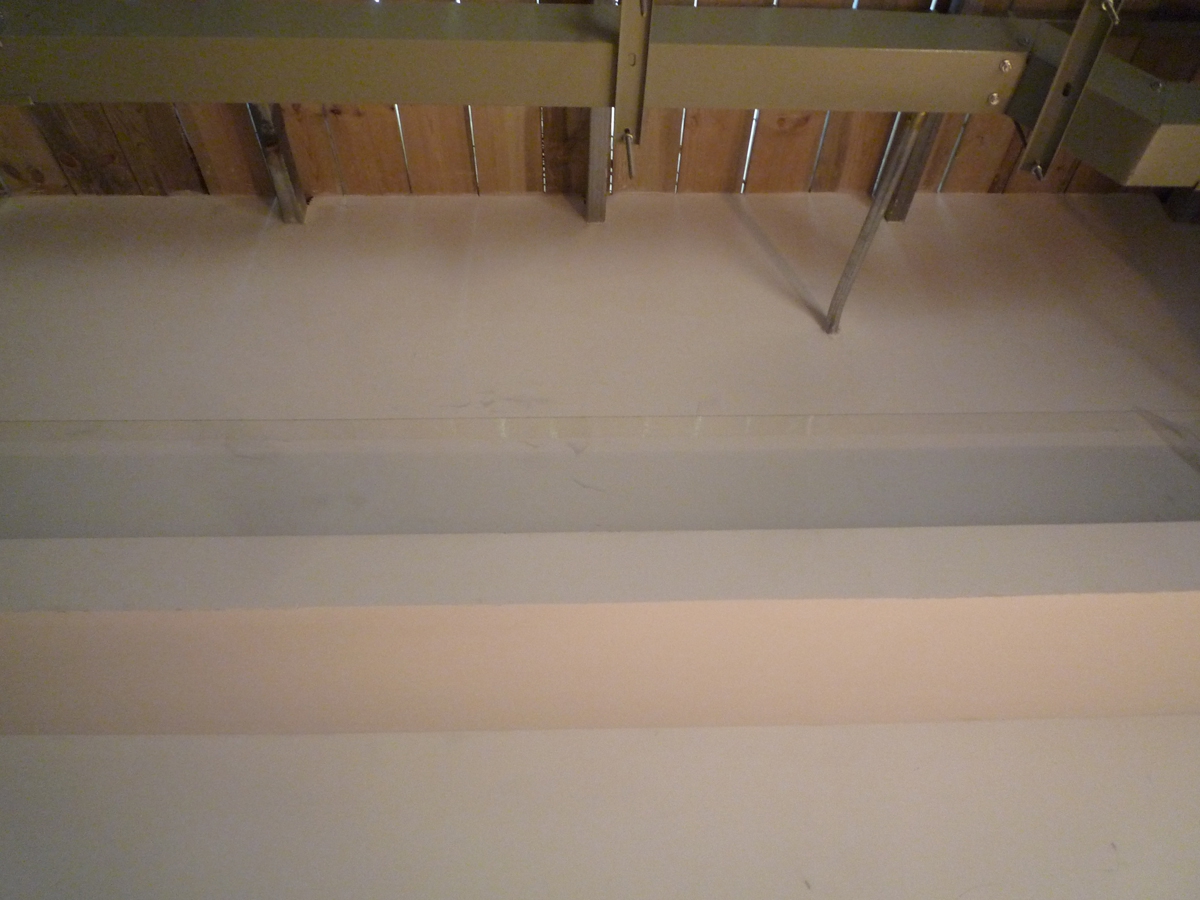

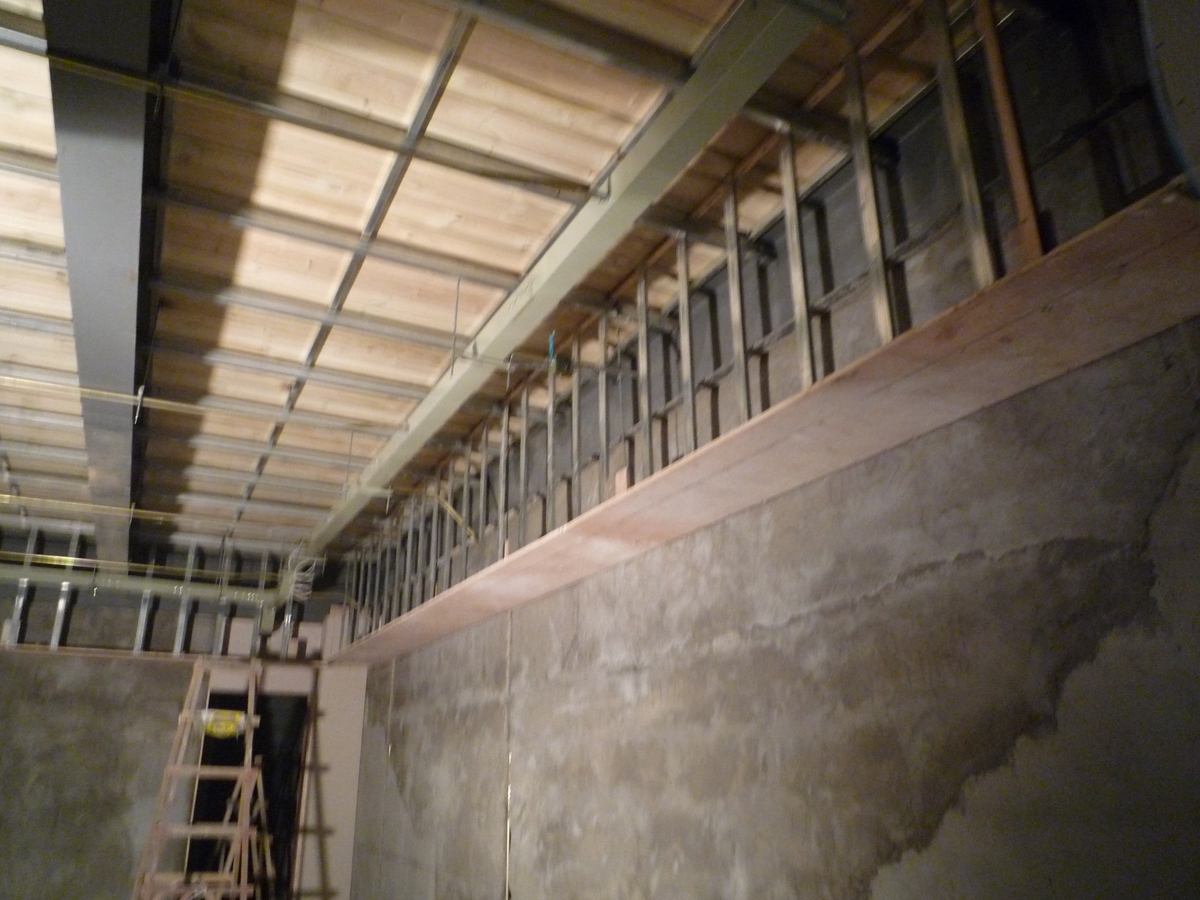

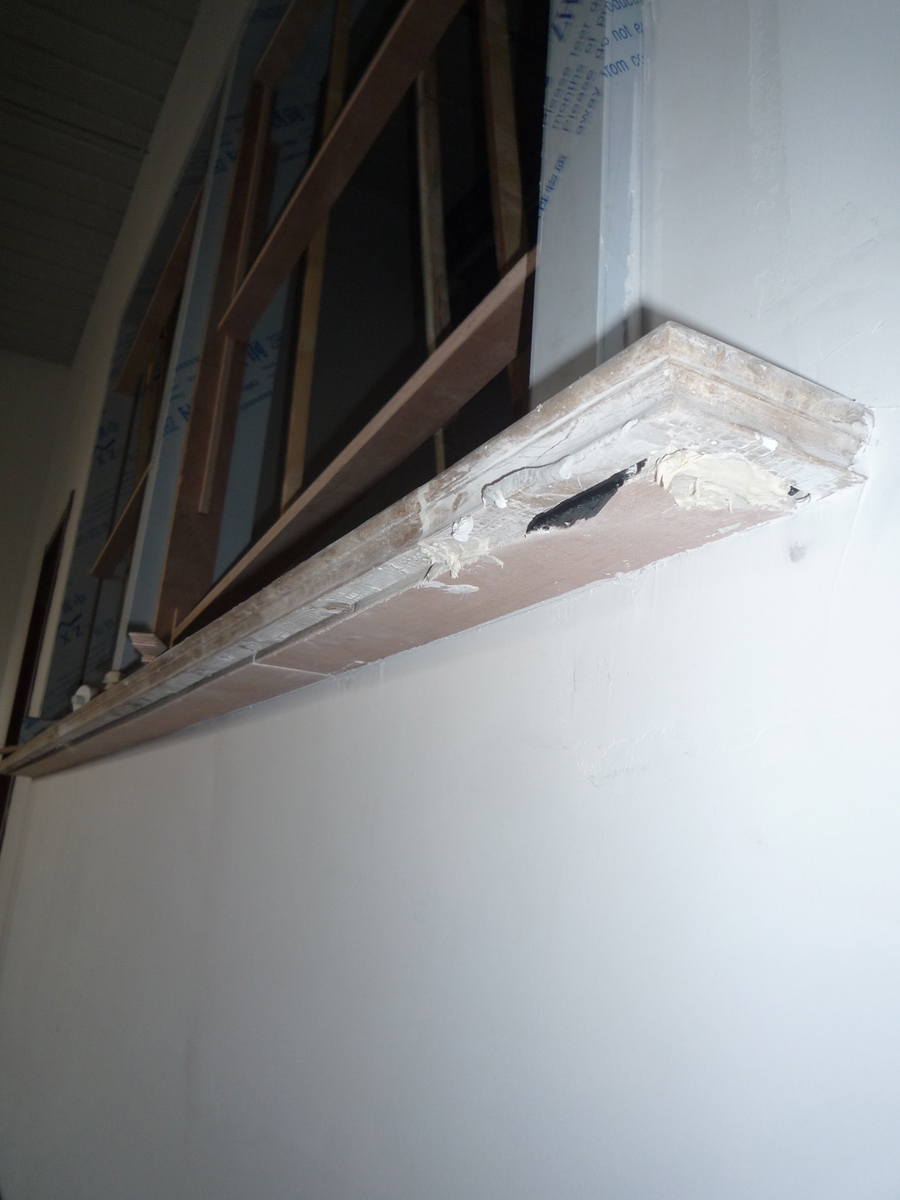

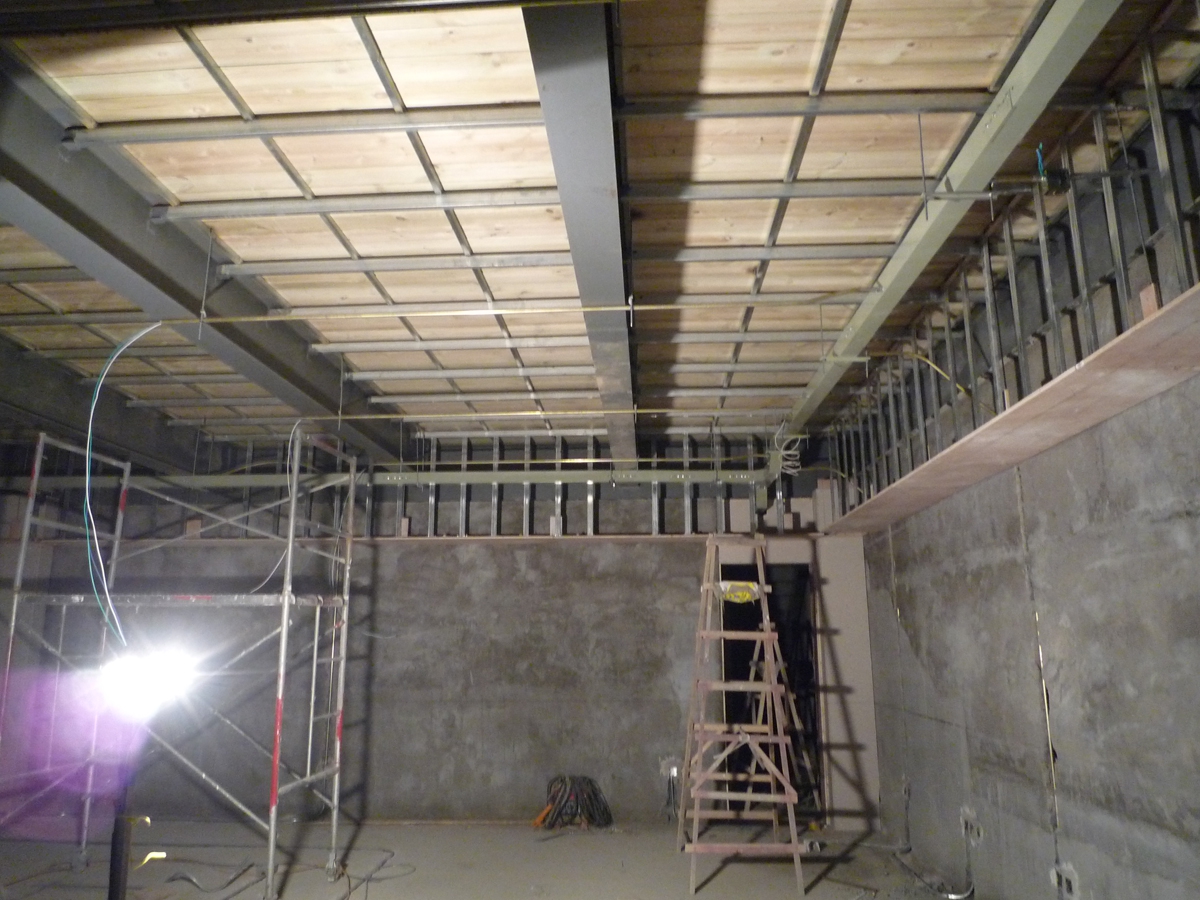

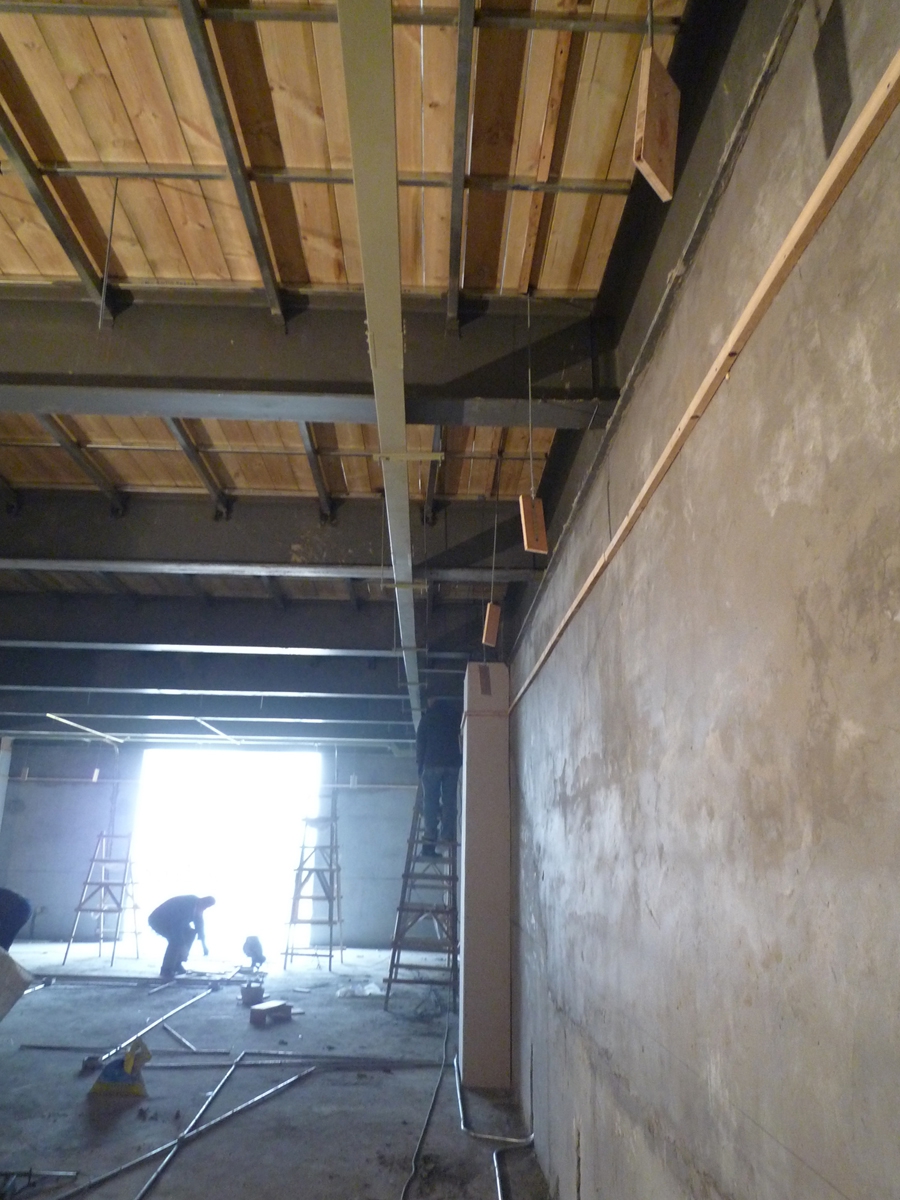

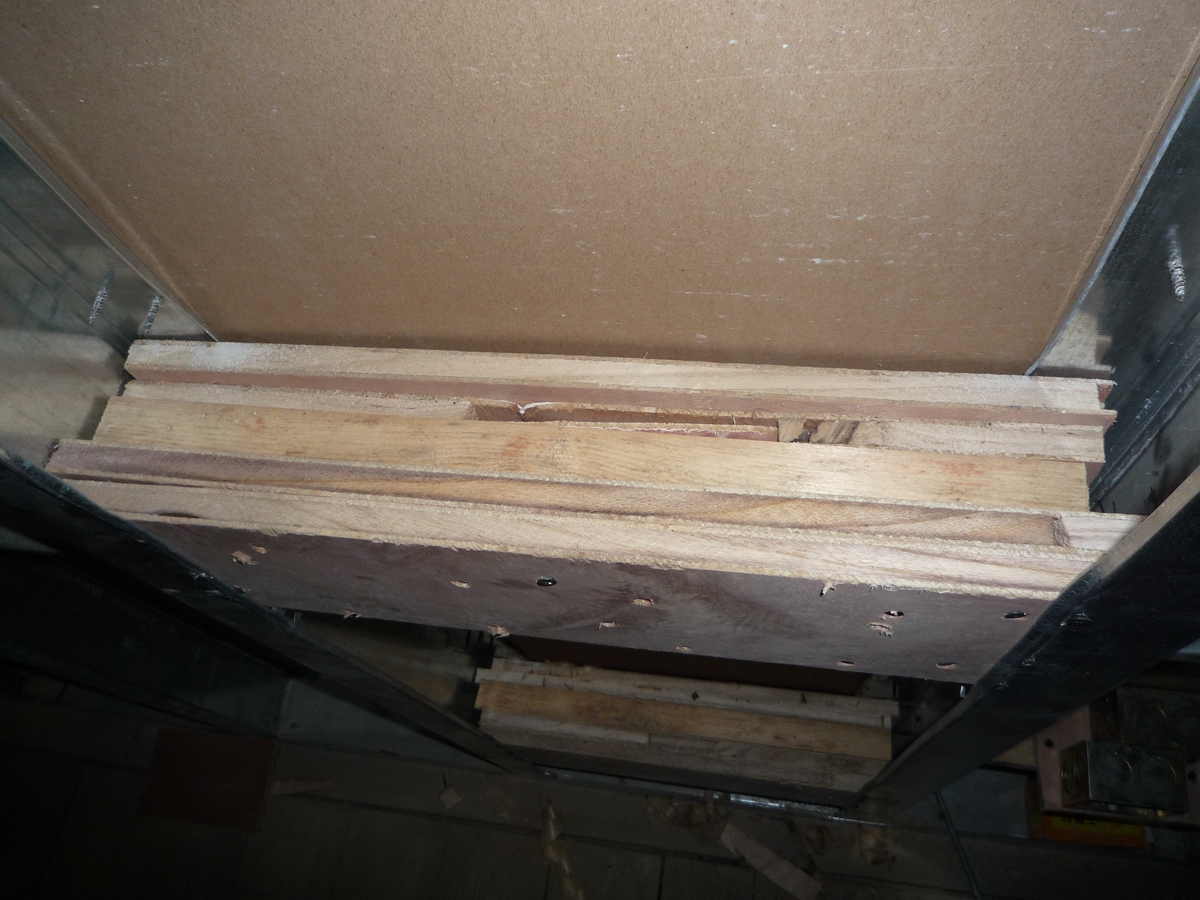

灯槽基层

灯槽基层

灯槽基层

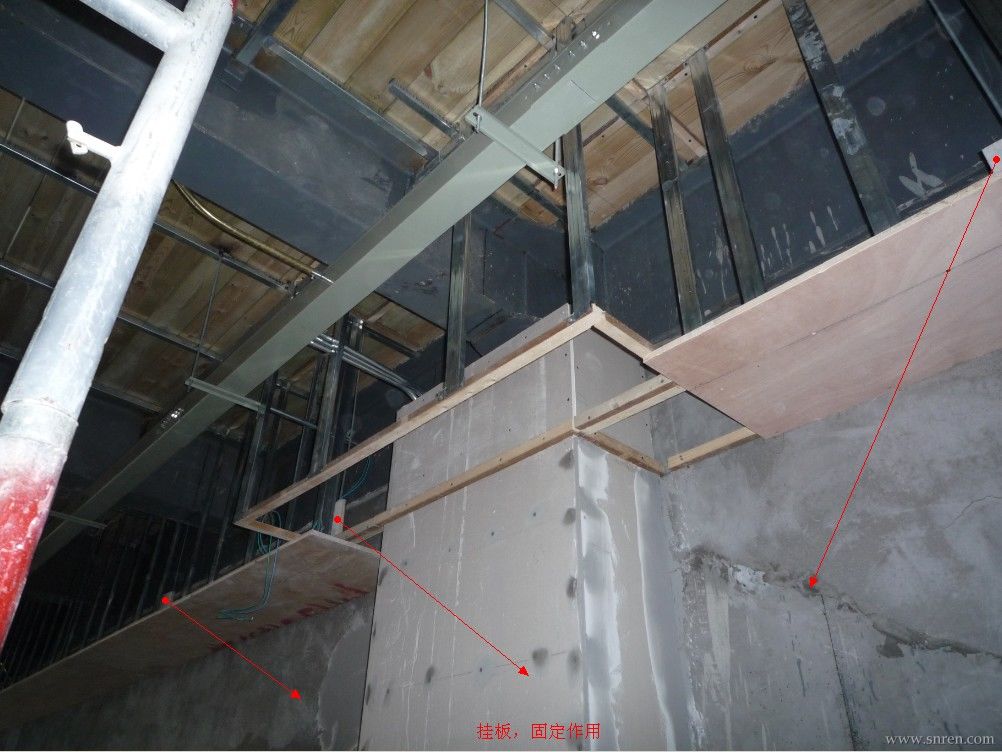

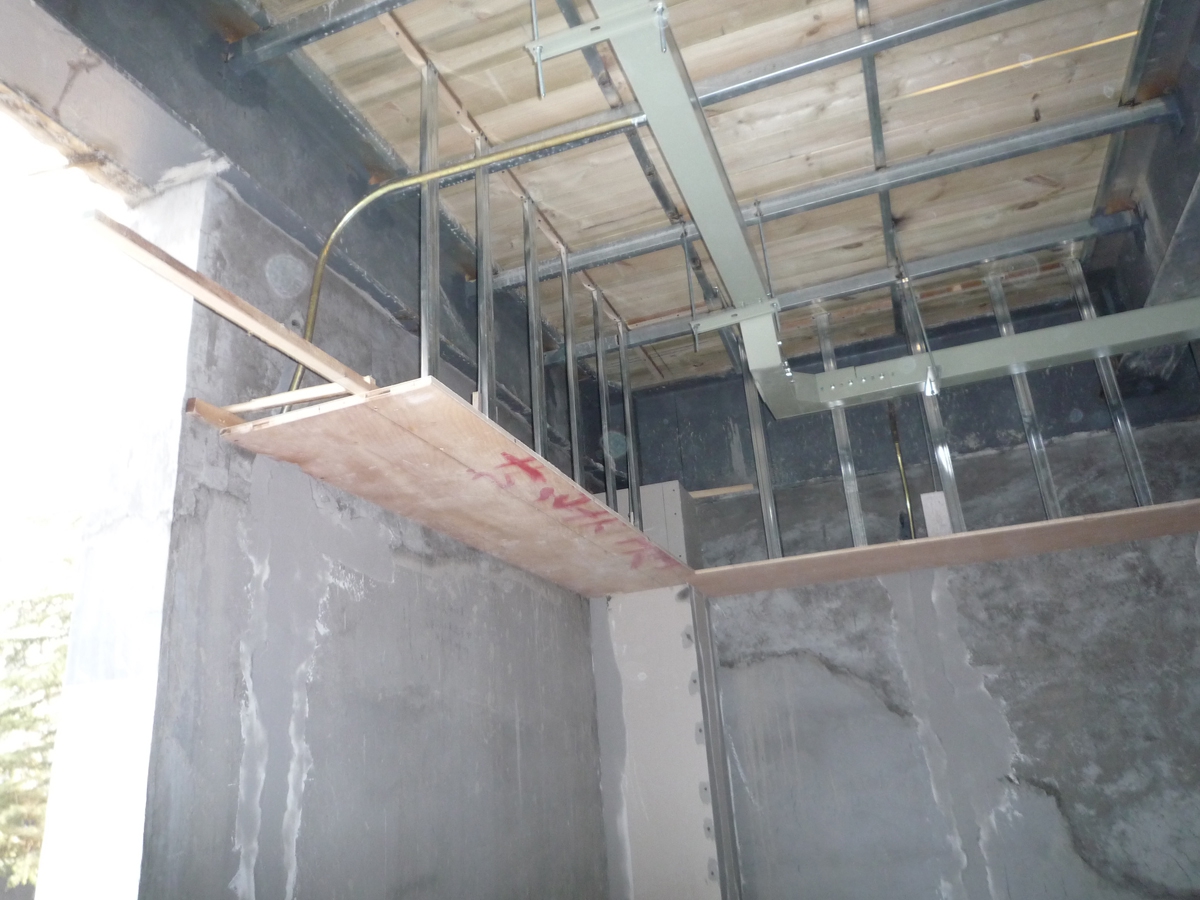

包柱子灯槽基层

疏散指示管线

墙插 h=300mm

灯槽基层

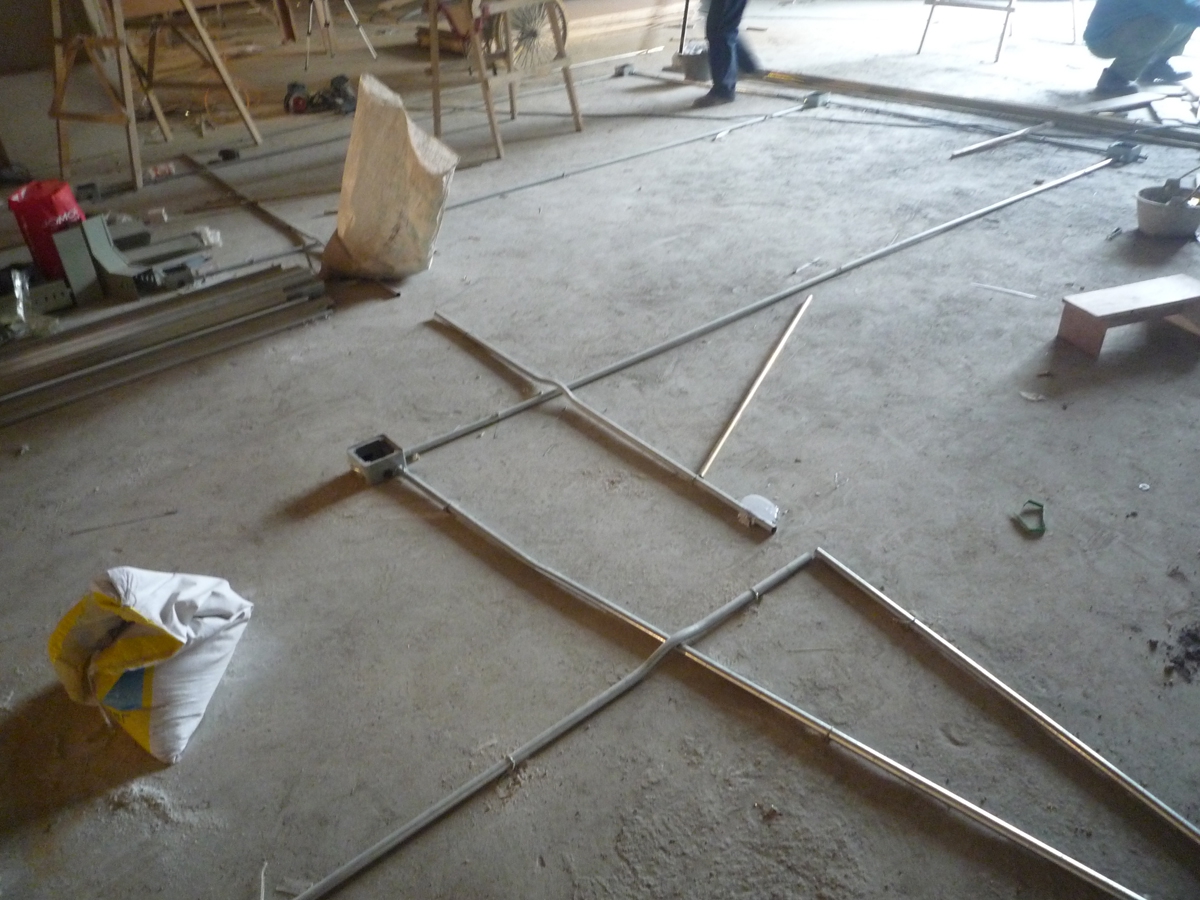

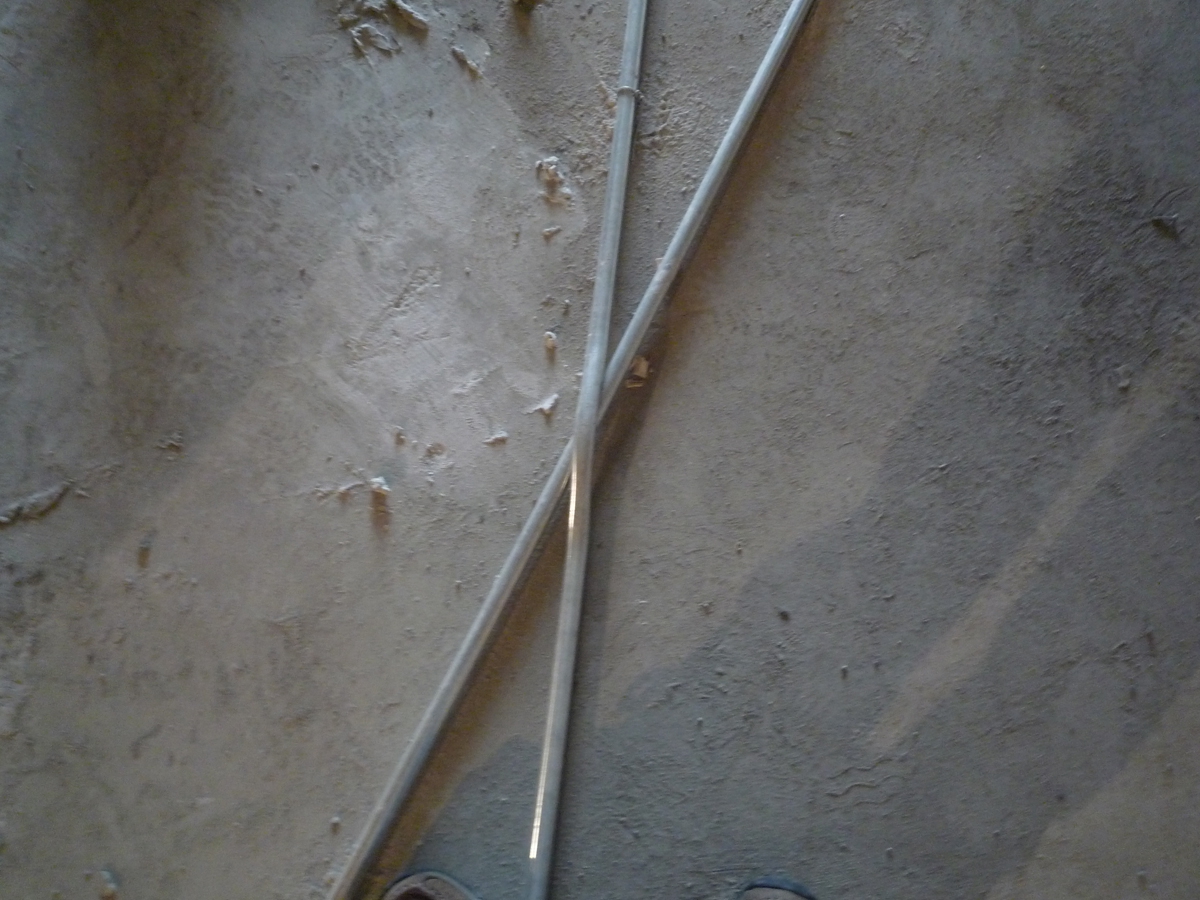

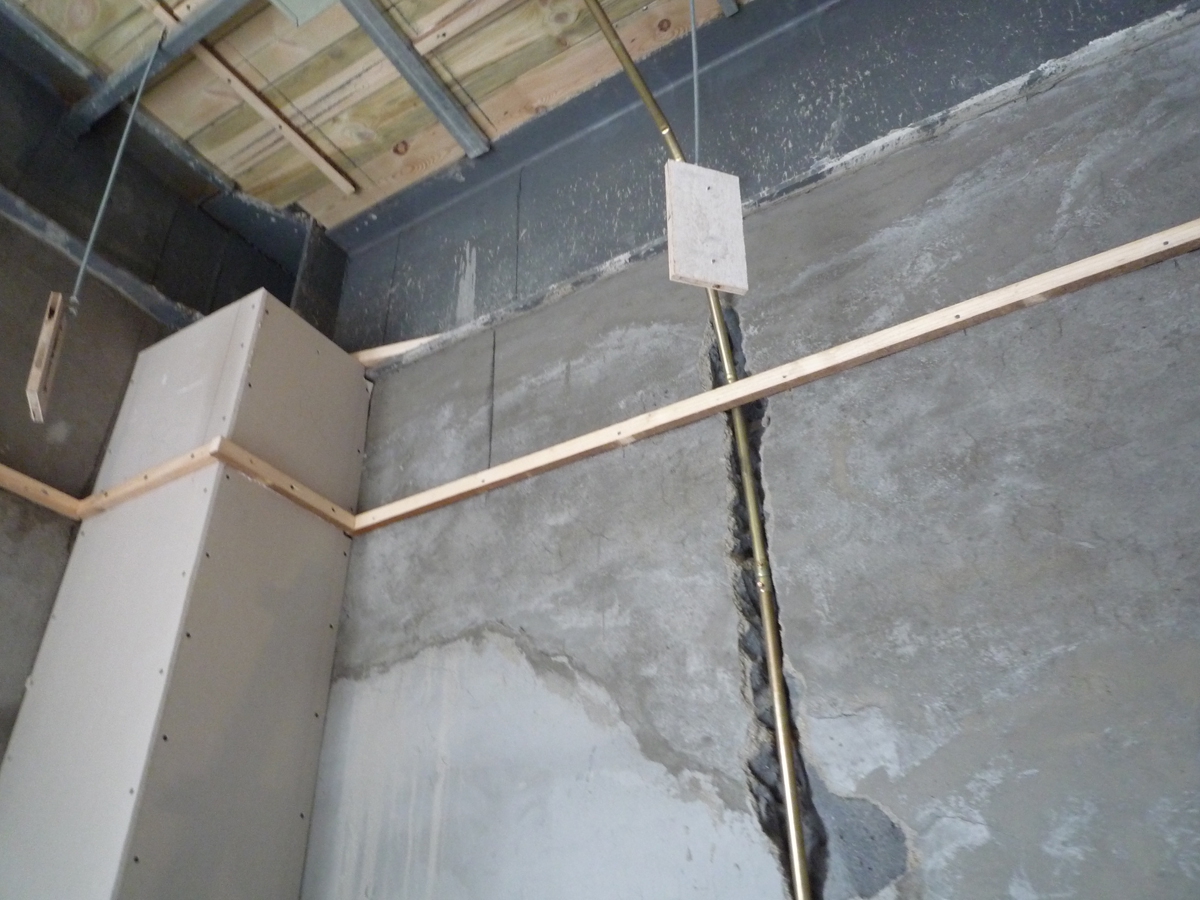

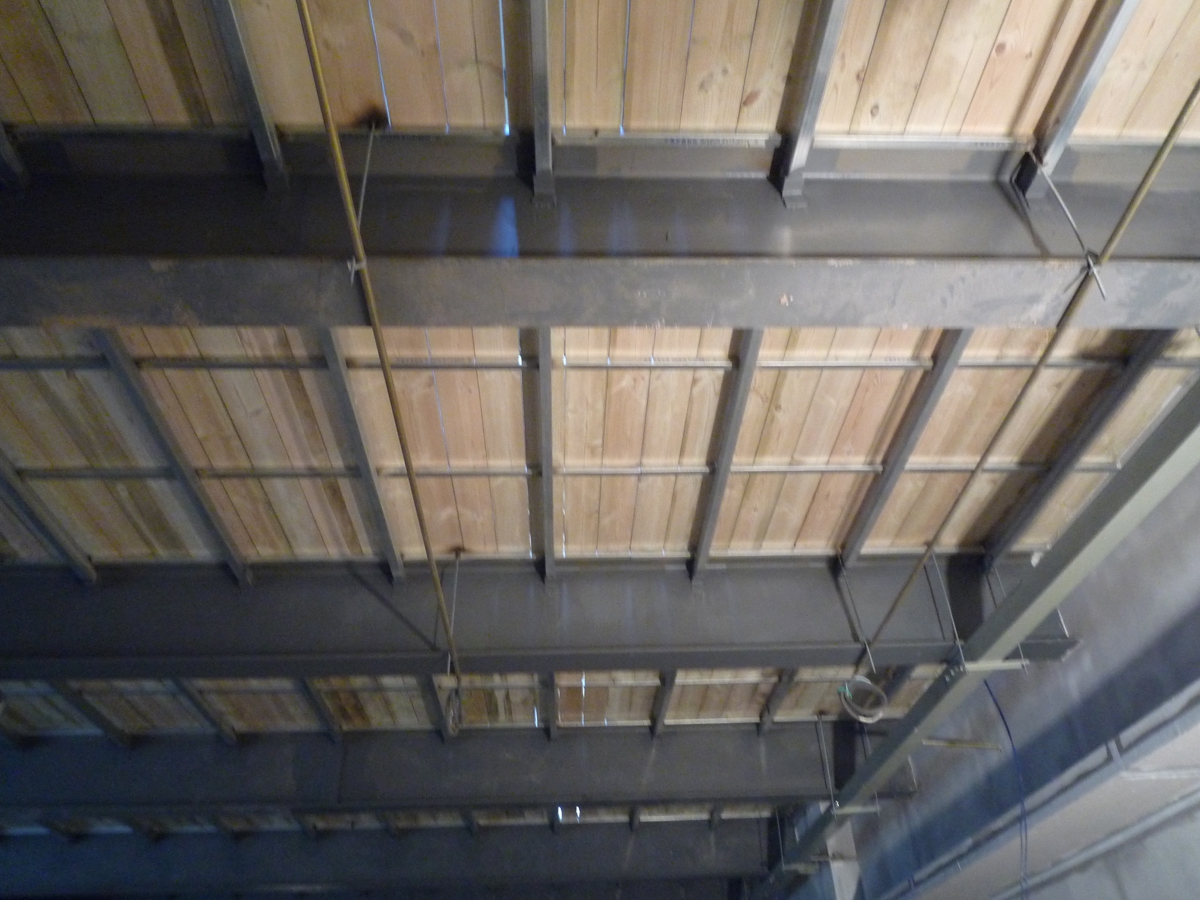

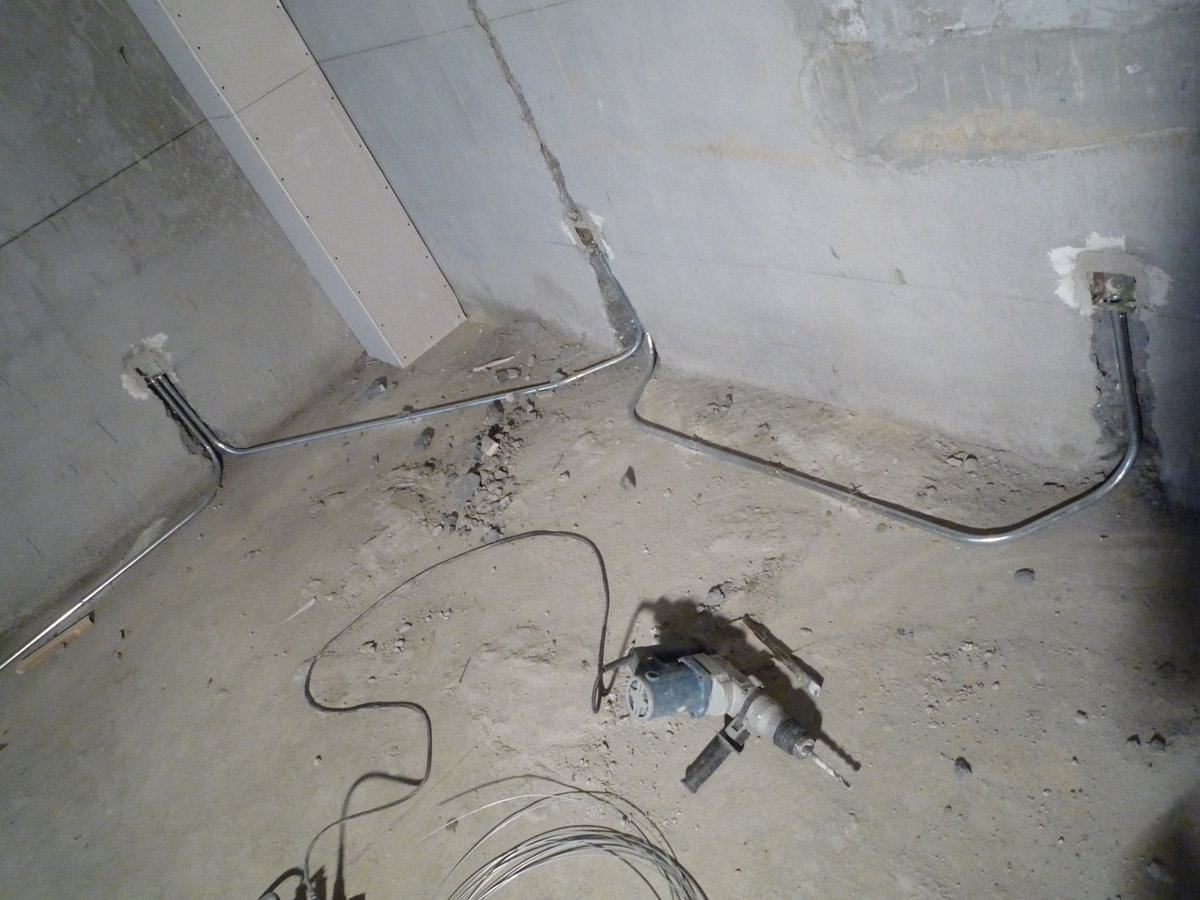

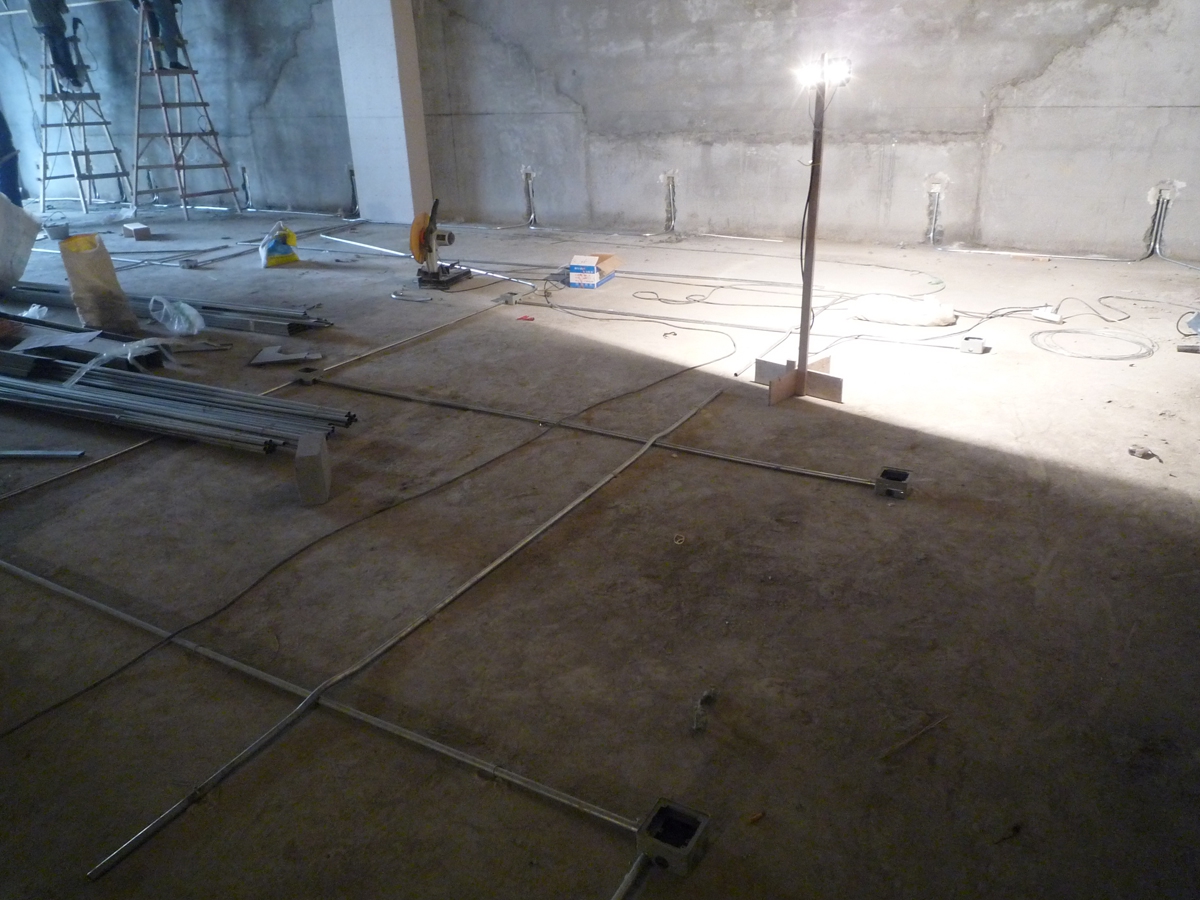

管线JDG 20

双双 · 发表于 2015-1-9 10:42:30

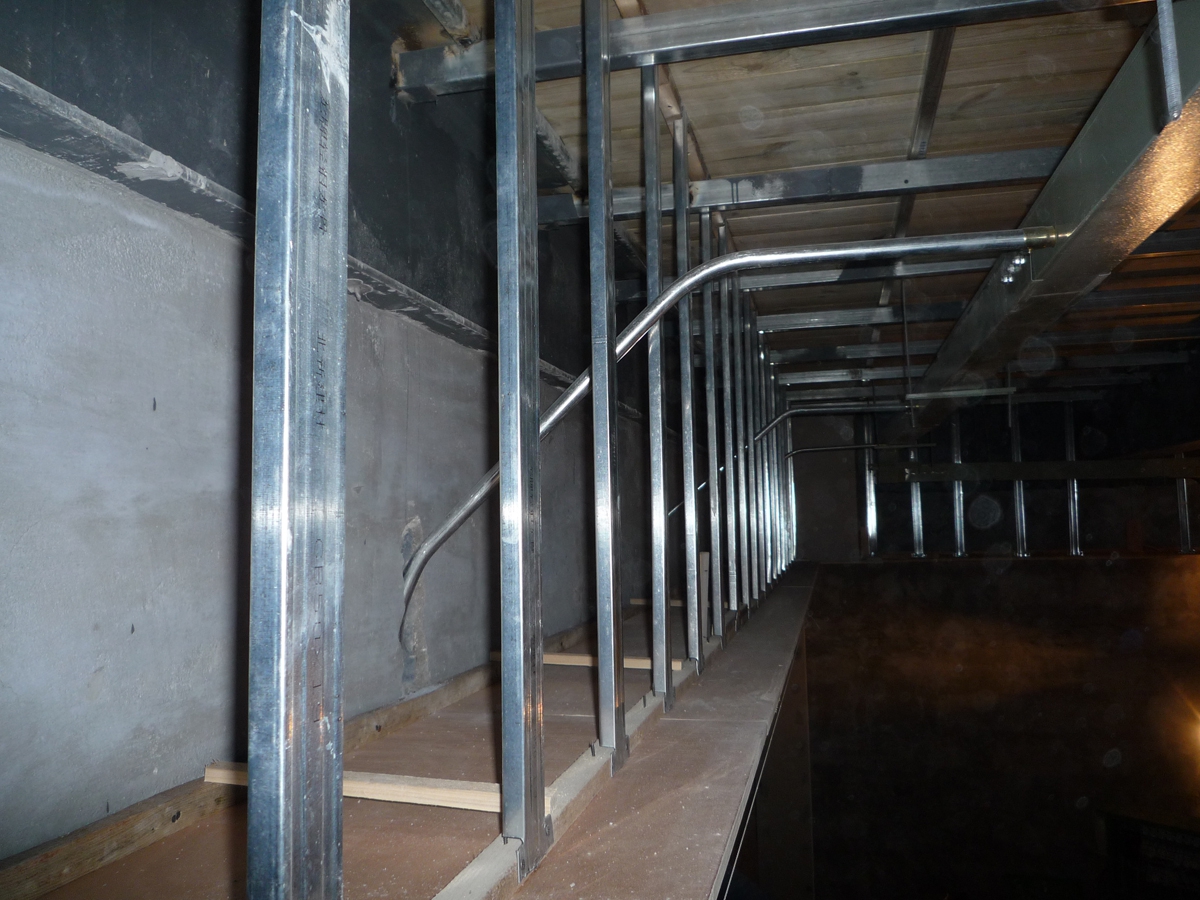

管线JDG 20

灯槽基层

灯槽基层

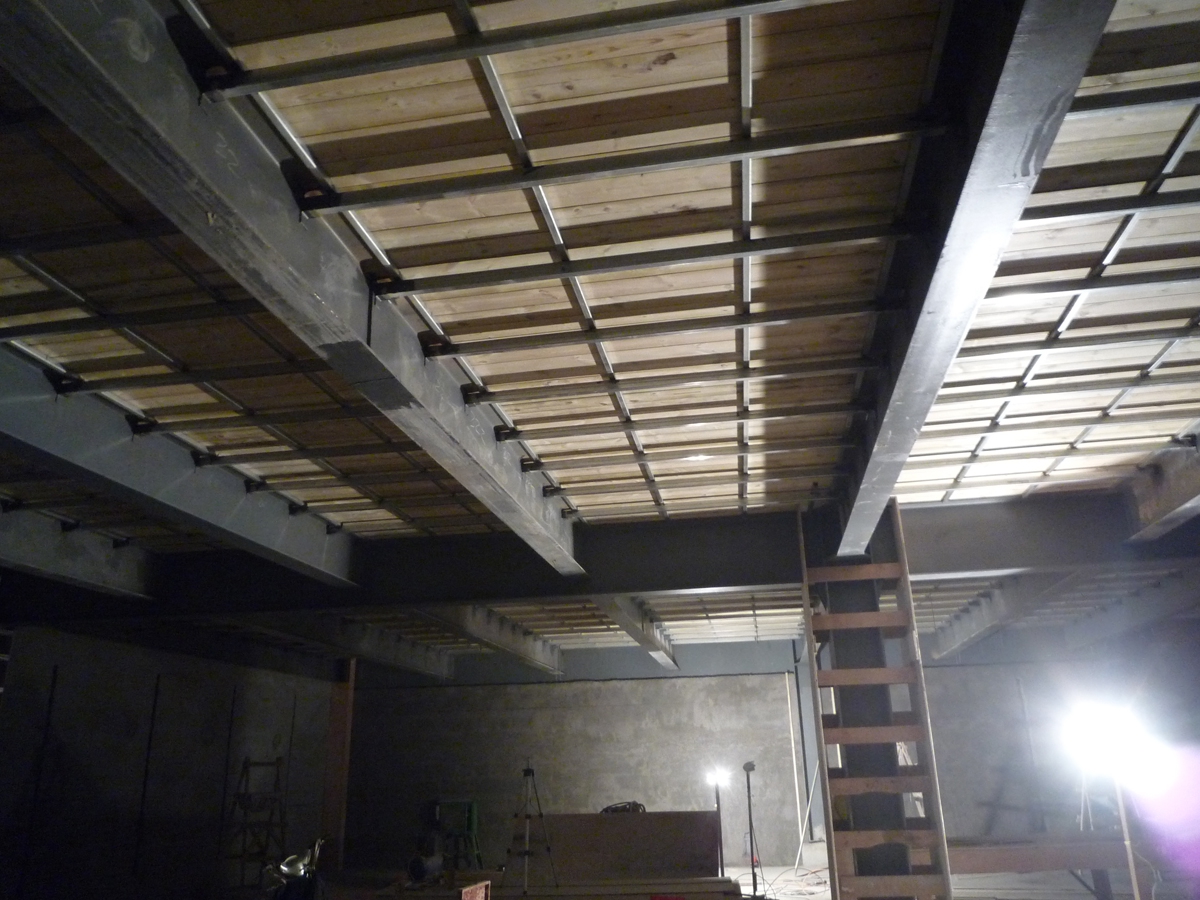

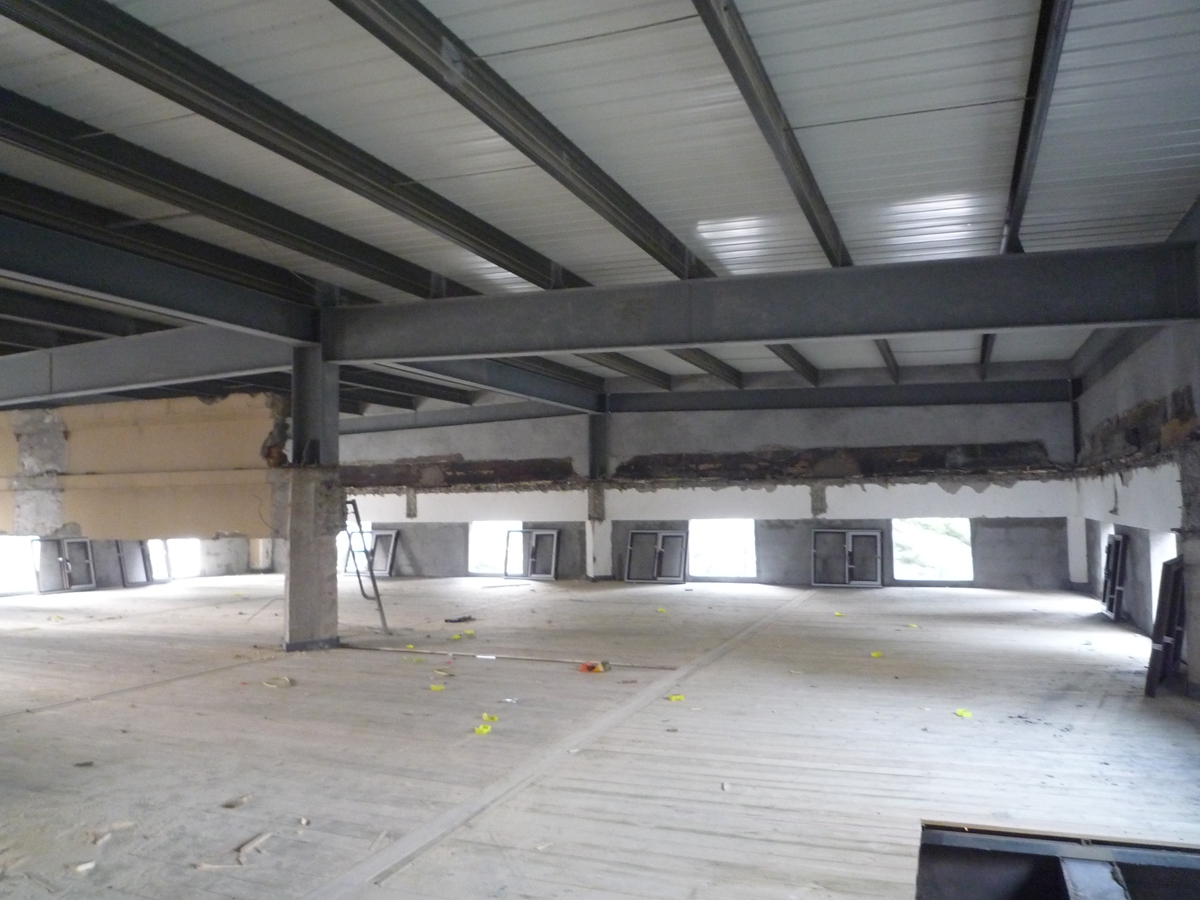

2F原建筑

2F原建筑

灯槽基层

灯槽基层

灯槽基层

灯槽基层

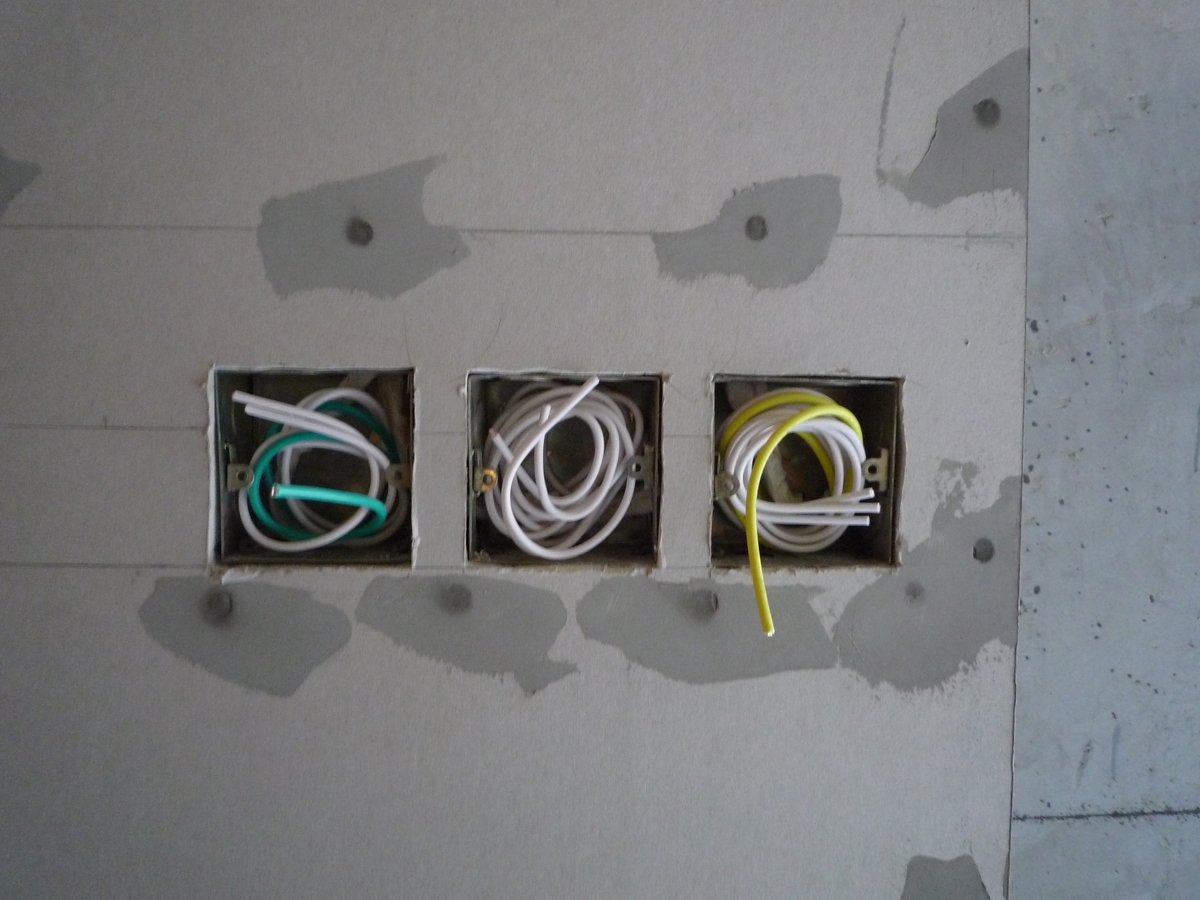

穿线

灯槽基层

灯槽基层

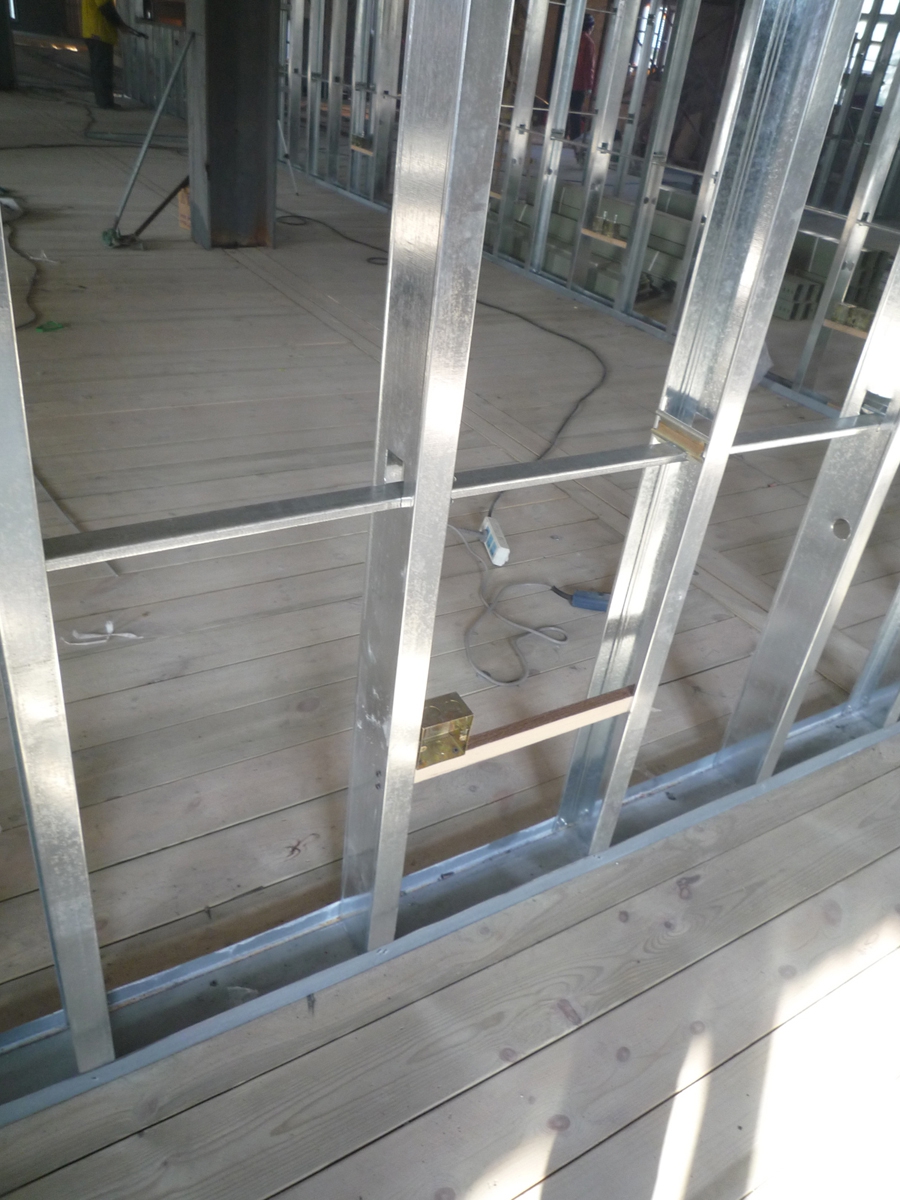

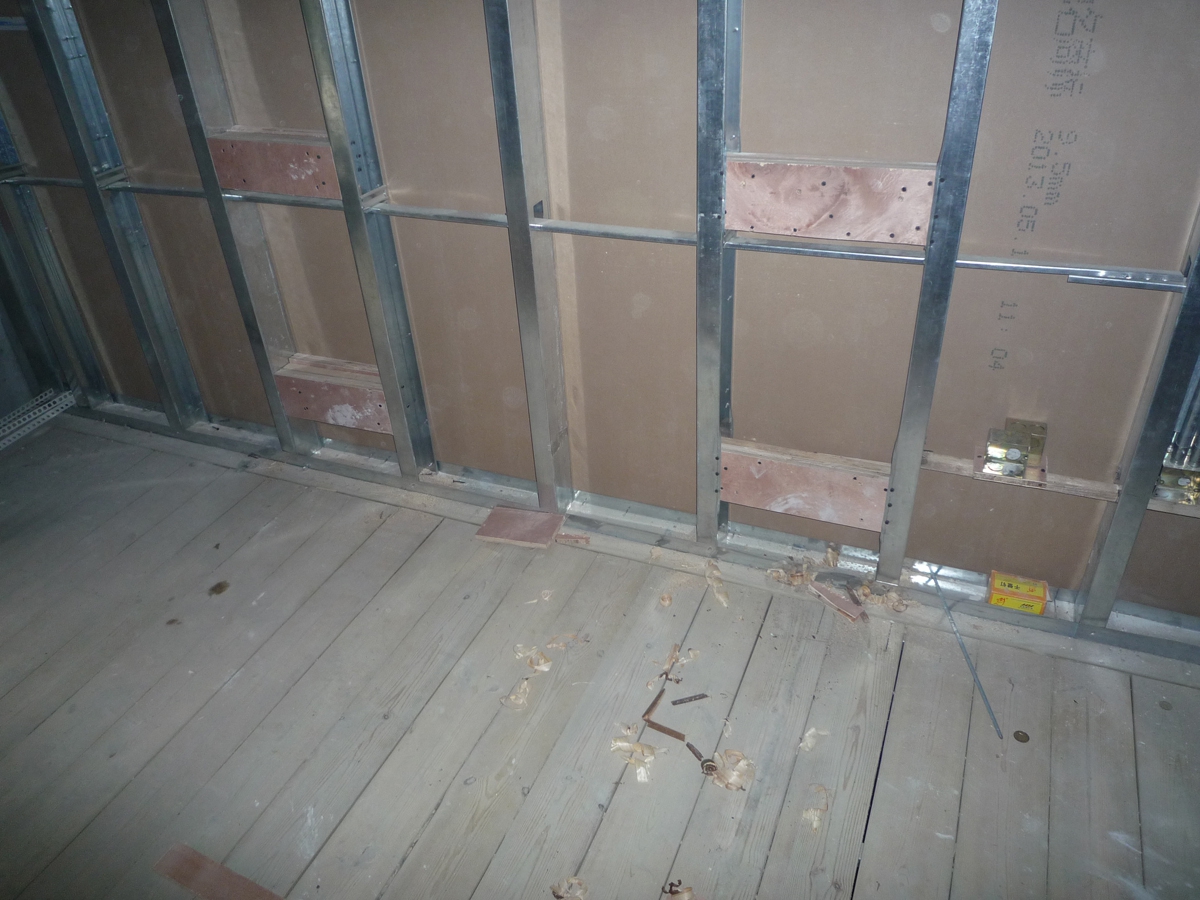

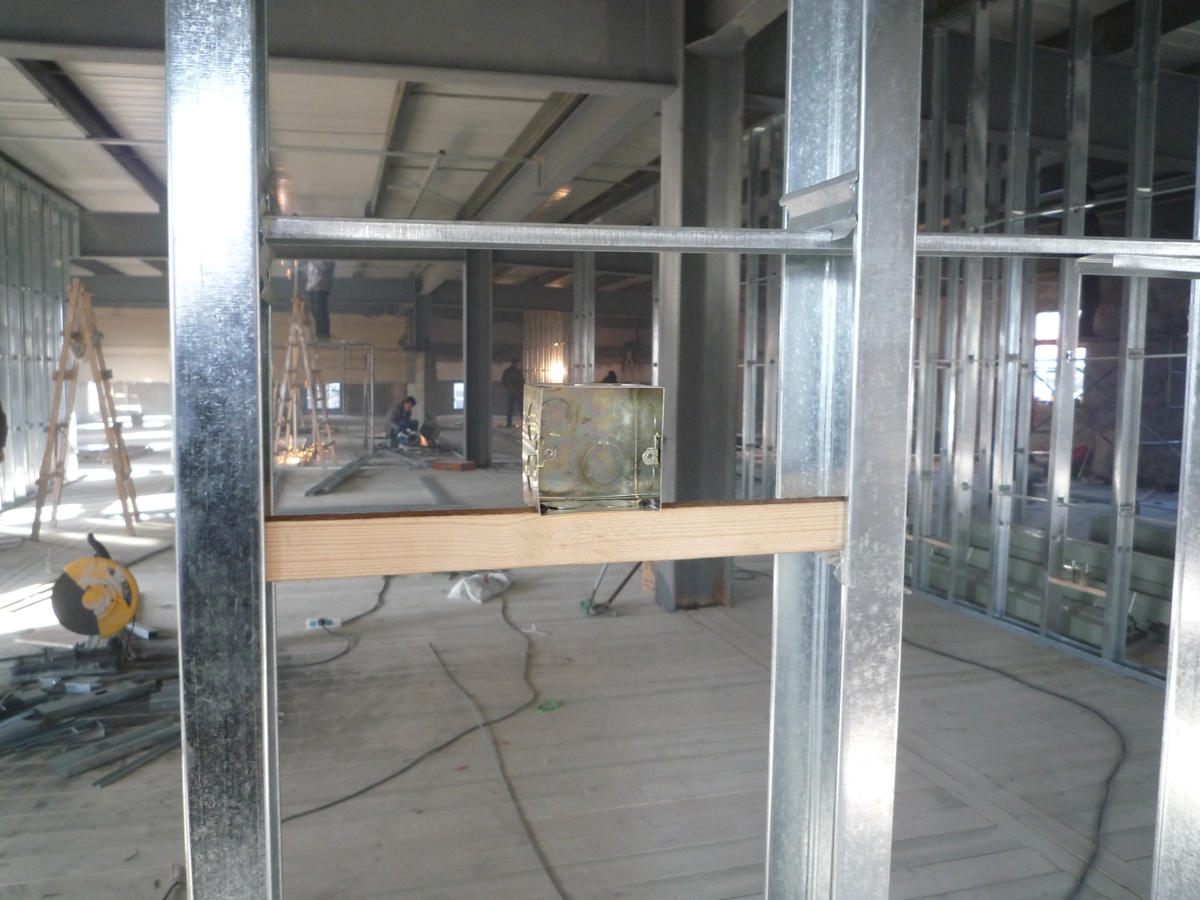

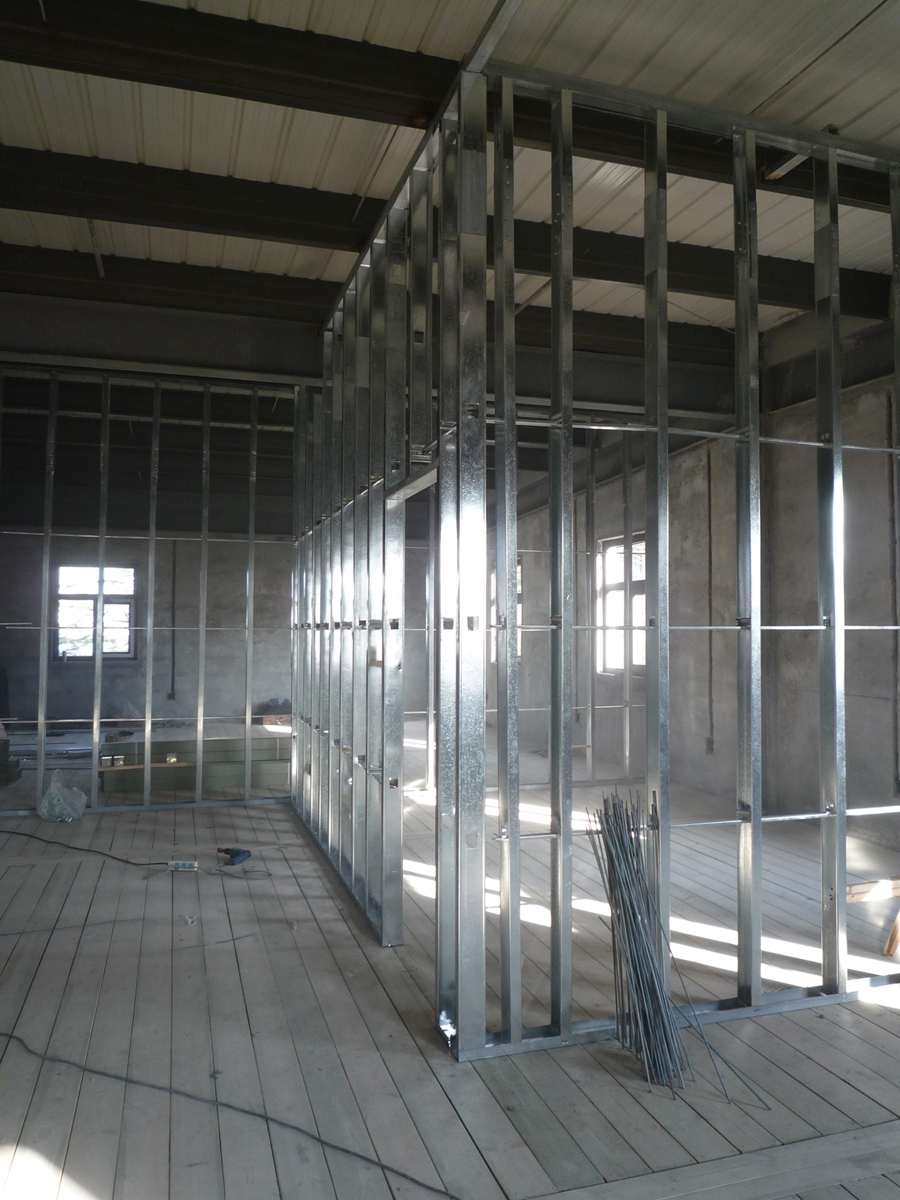

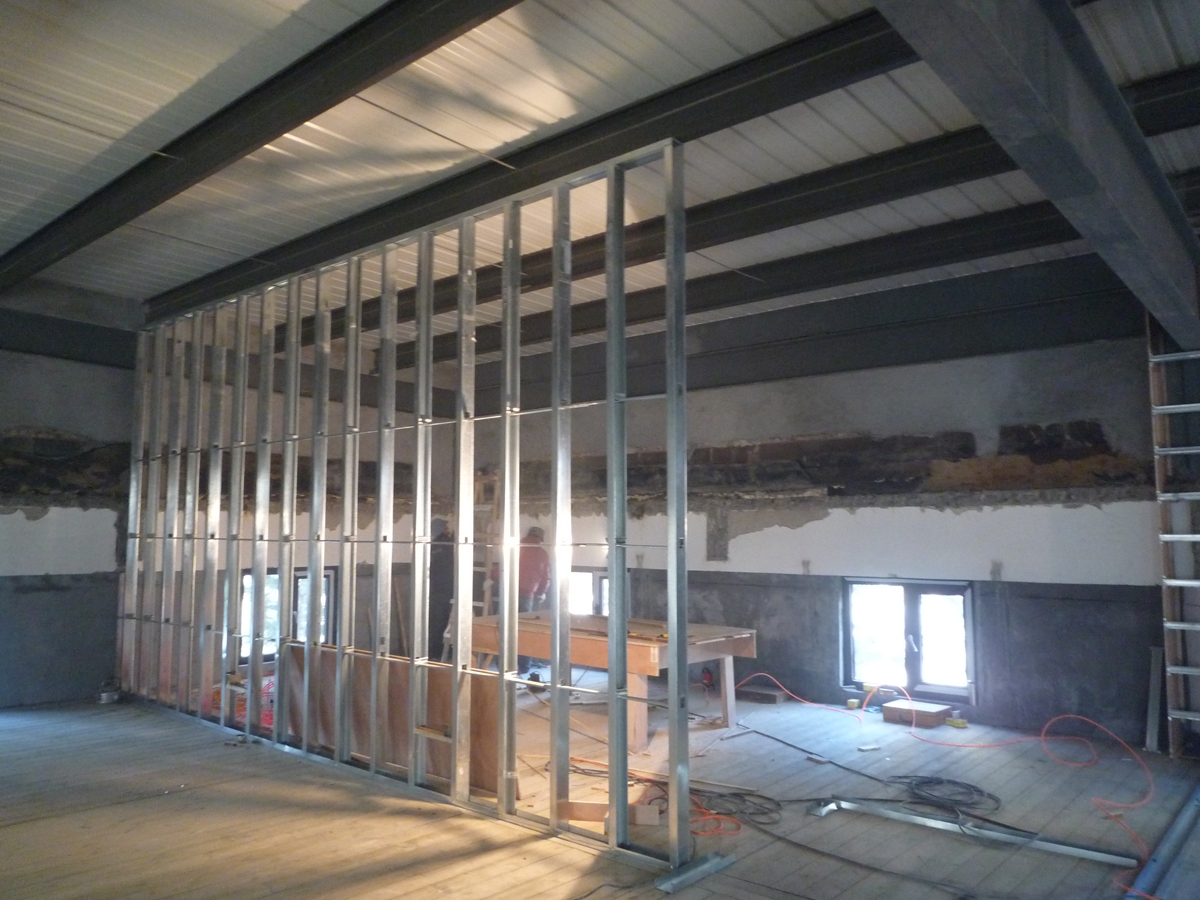

100轻钢龙骨双面双层9.5石膏板,内填80岩棉

开关面板 86型 h=1300

墙插H=300mm

双双 · 发表于 2015-1-9 10:45:09

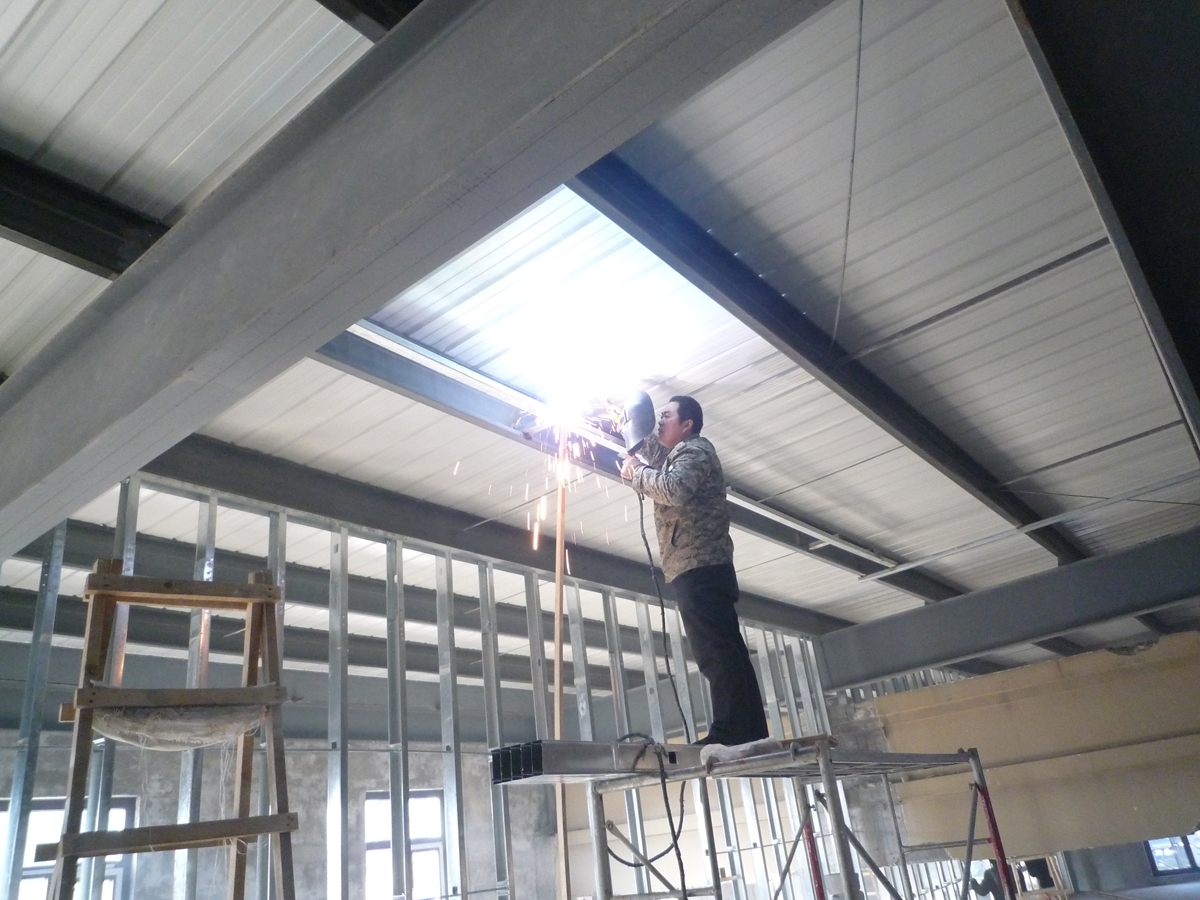

60*40*5镀锌方管固定隔墙

隔墙

隔墙

包柱子

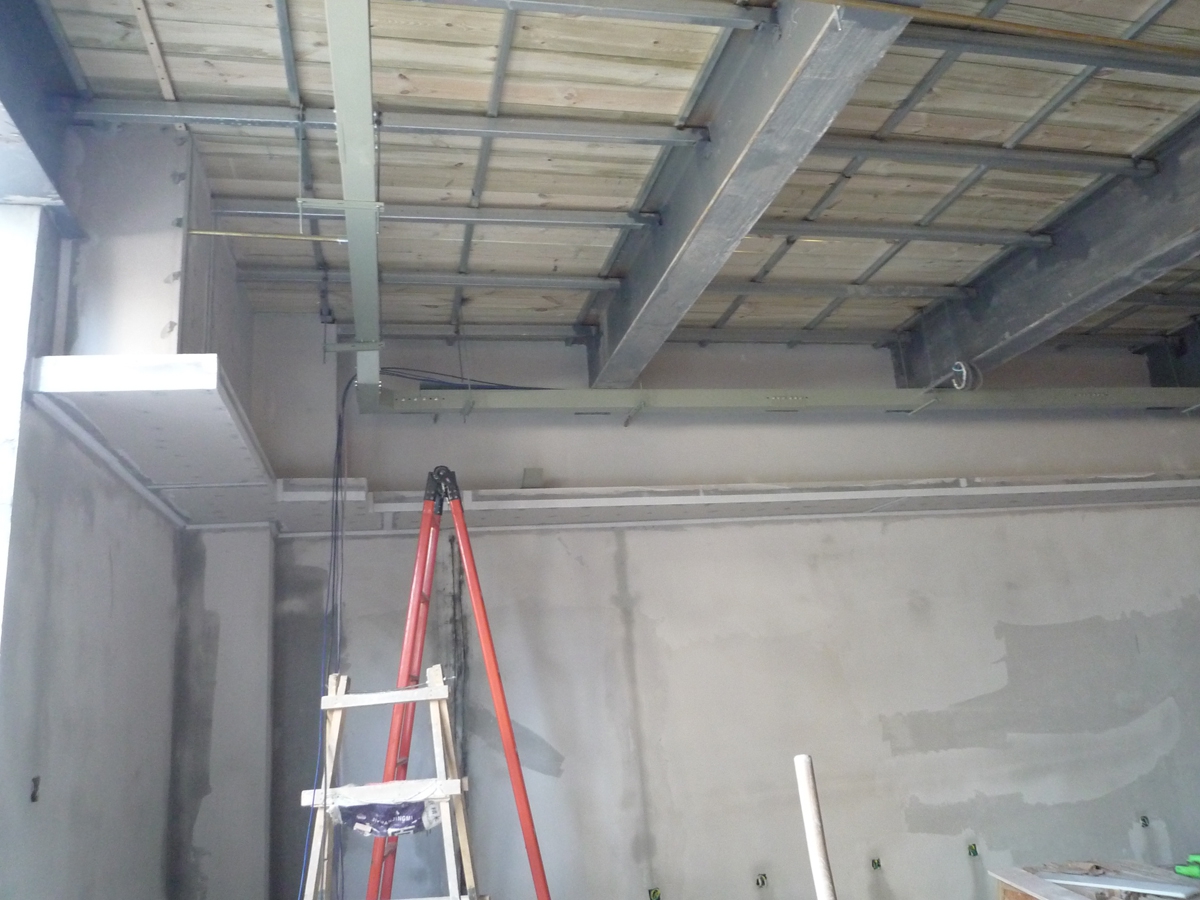

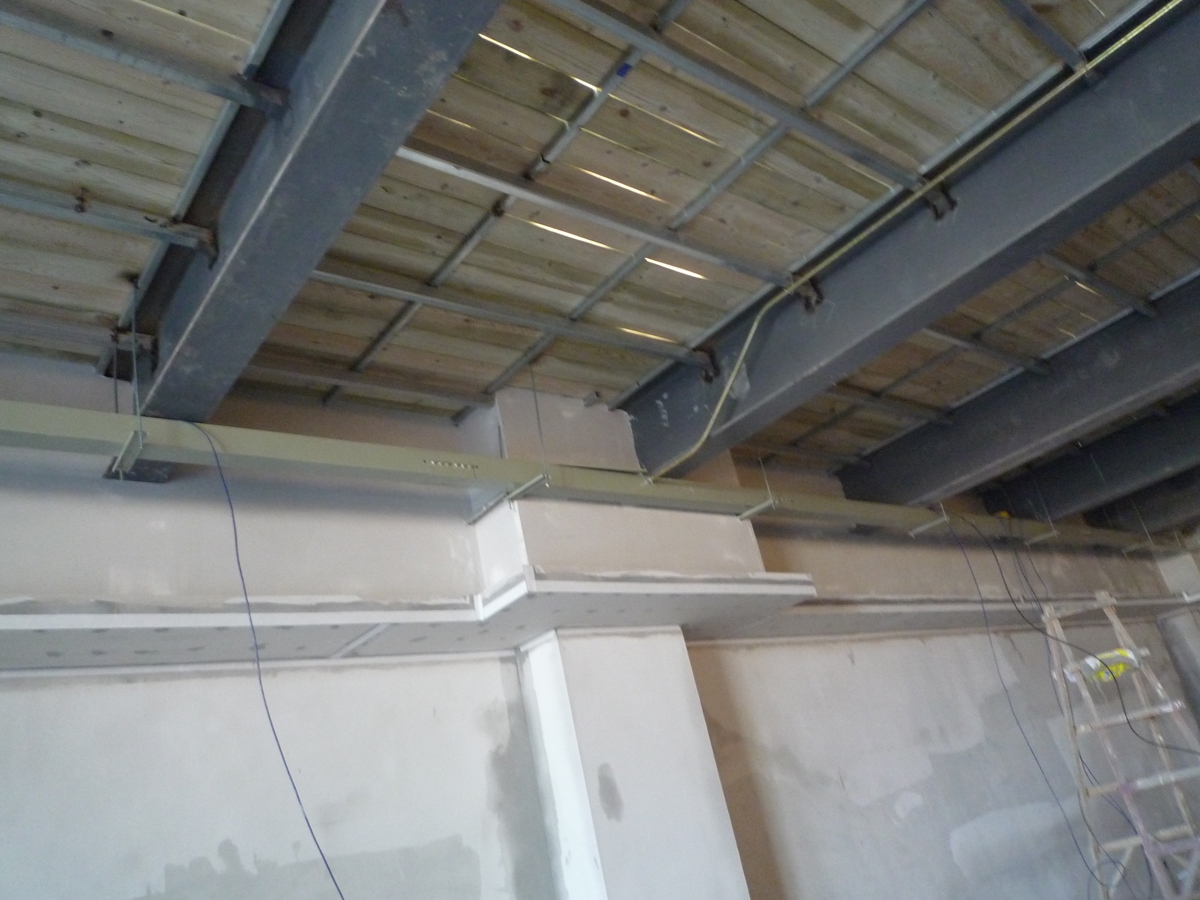

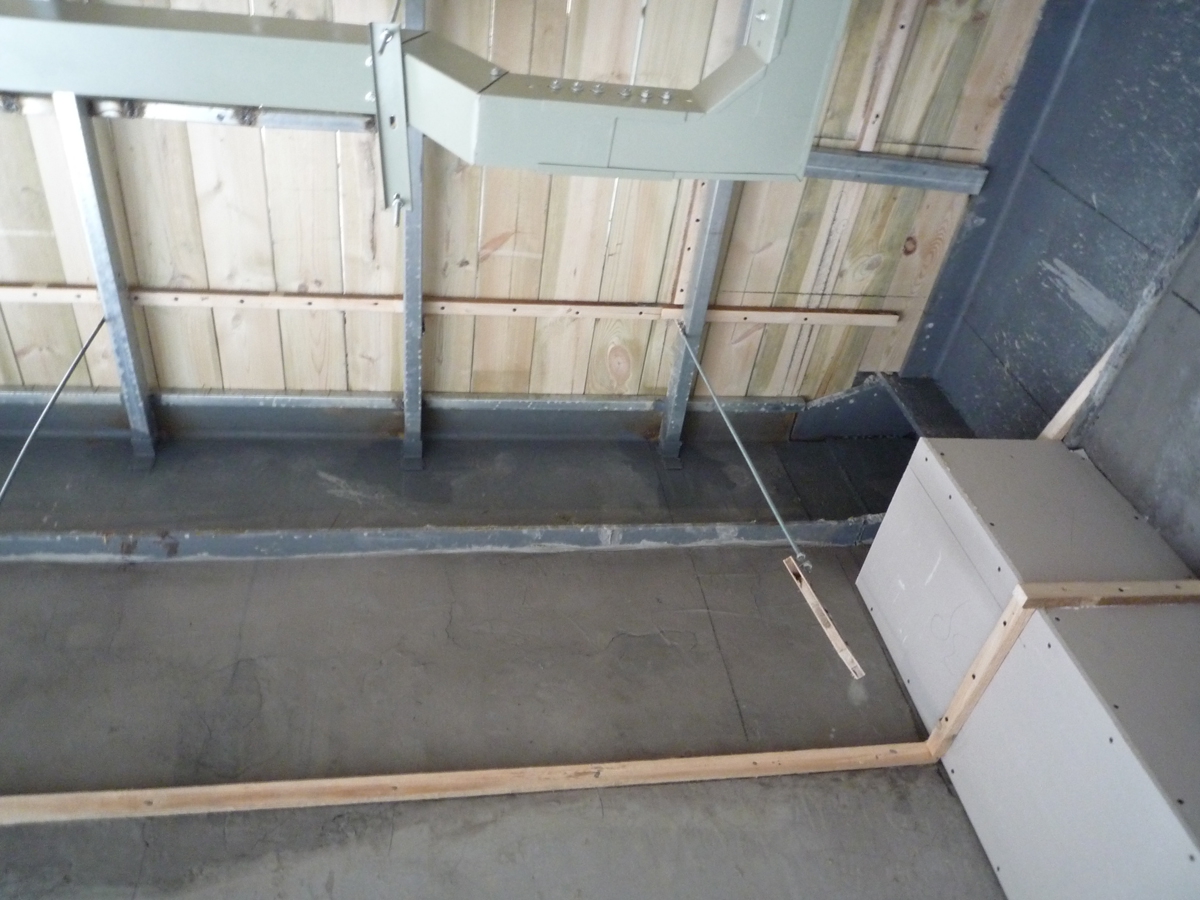

桥架

桥架

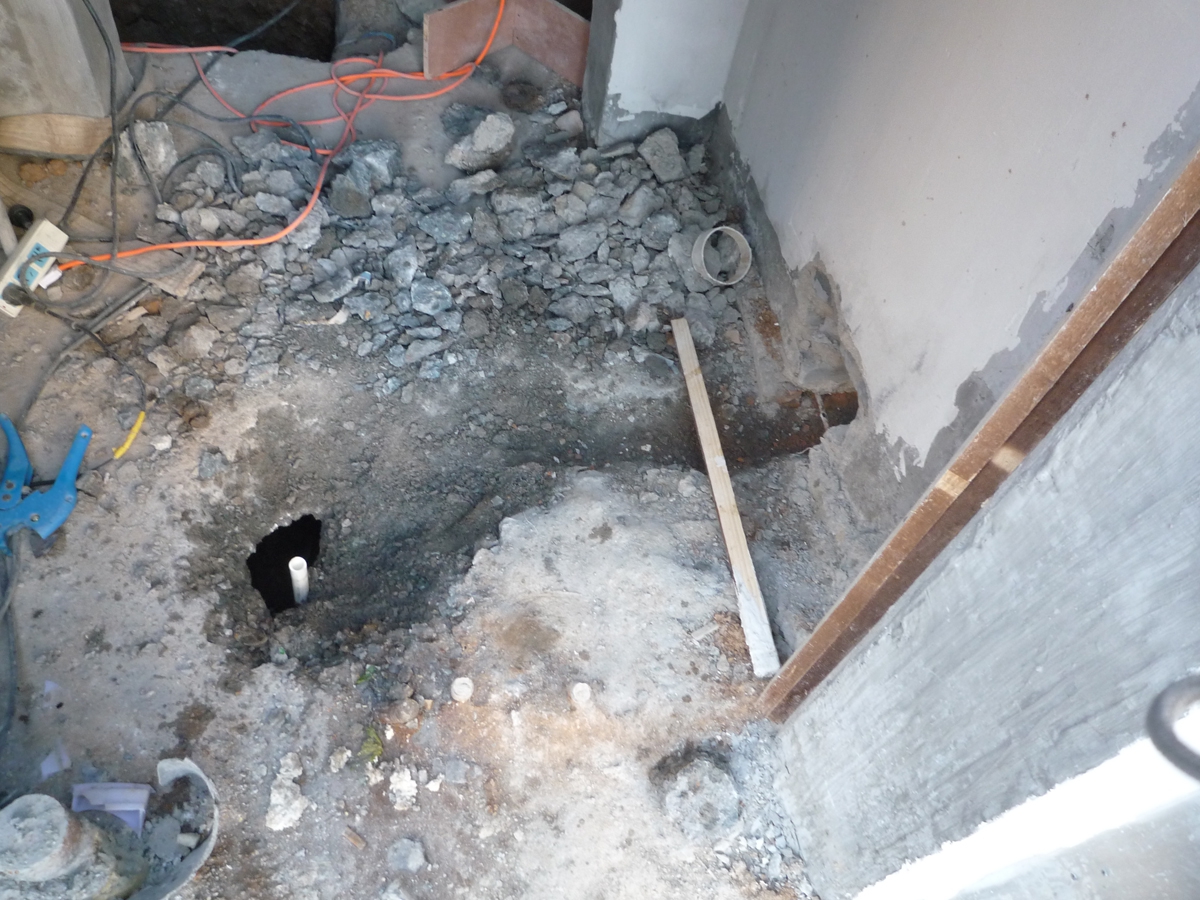

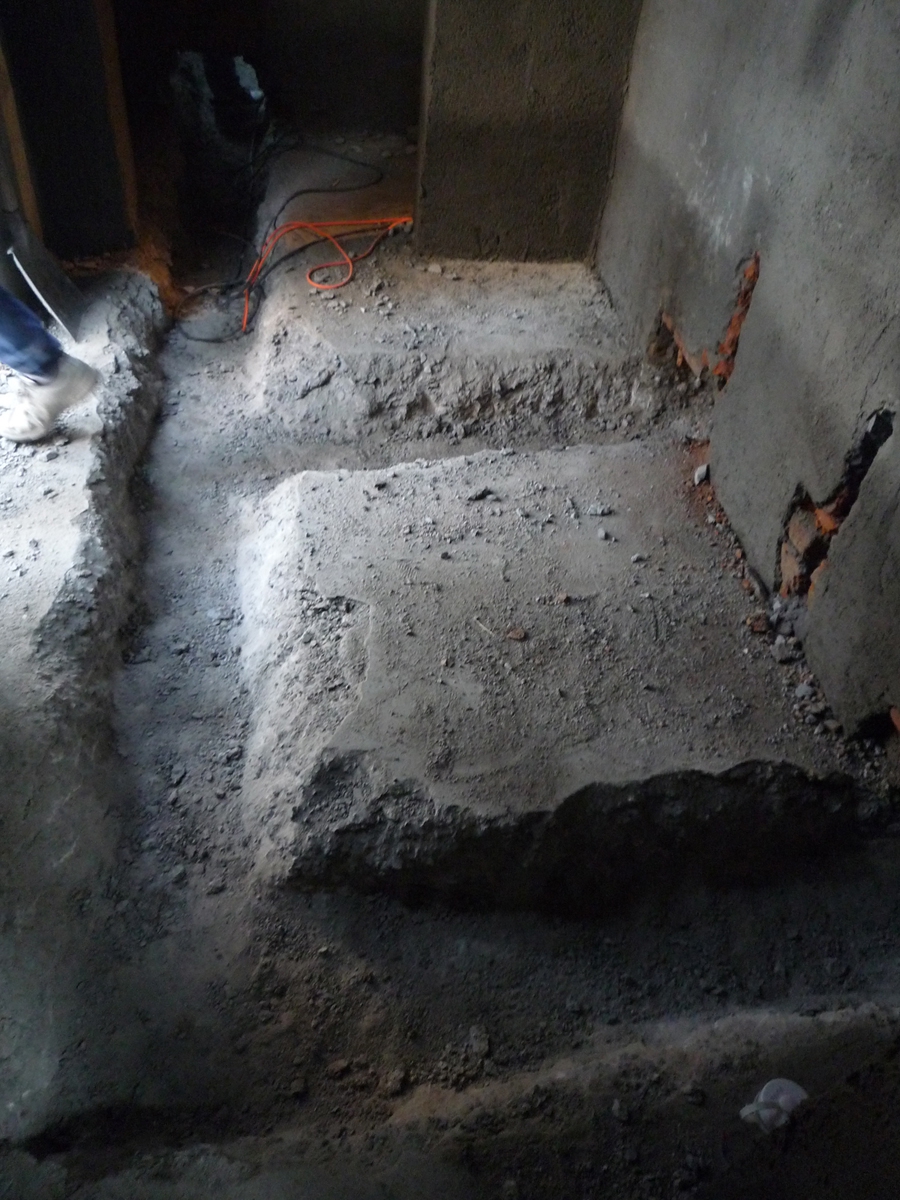

PVC排水

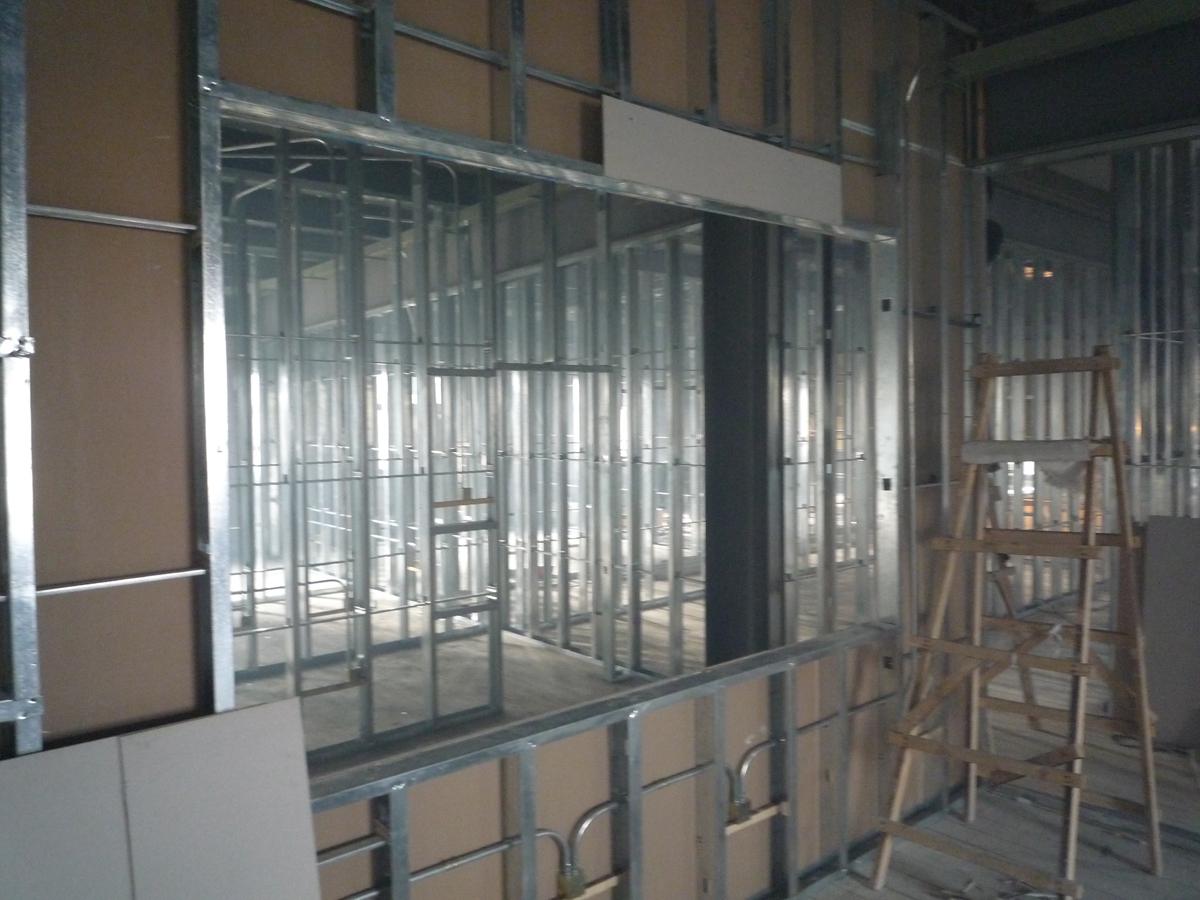

100轻钢龙骨双面双层9.5石膏板,内填80岩棉

100轻钢龙骨双面双层9.5石膏板,内填80岩棉

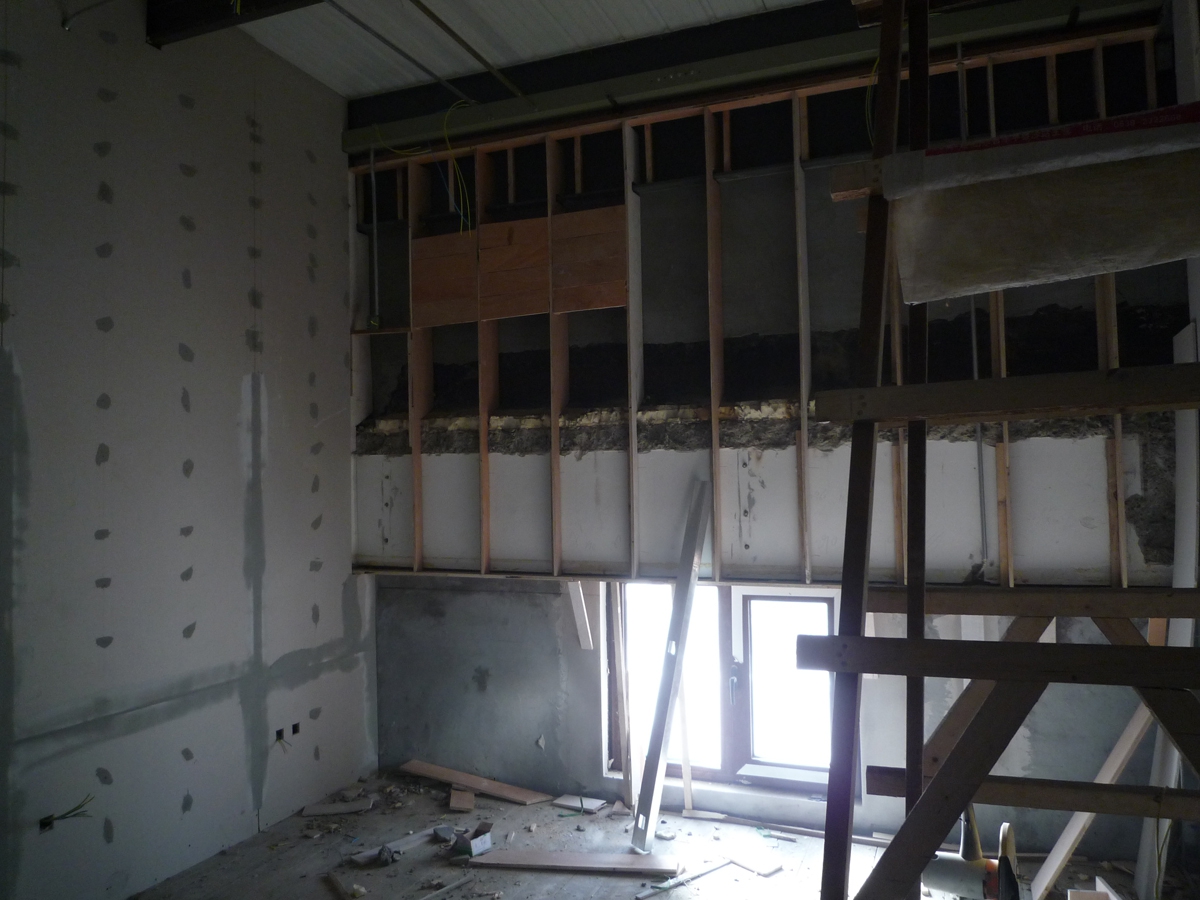

墙面找平 30*40木方 18mm木工板

墙面找平 30*40木方 18mm木工板

墙插墙面割槽 H=300mm

墙面插座H=300mm

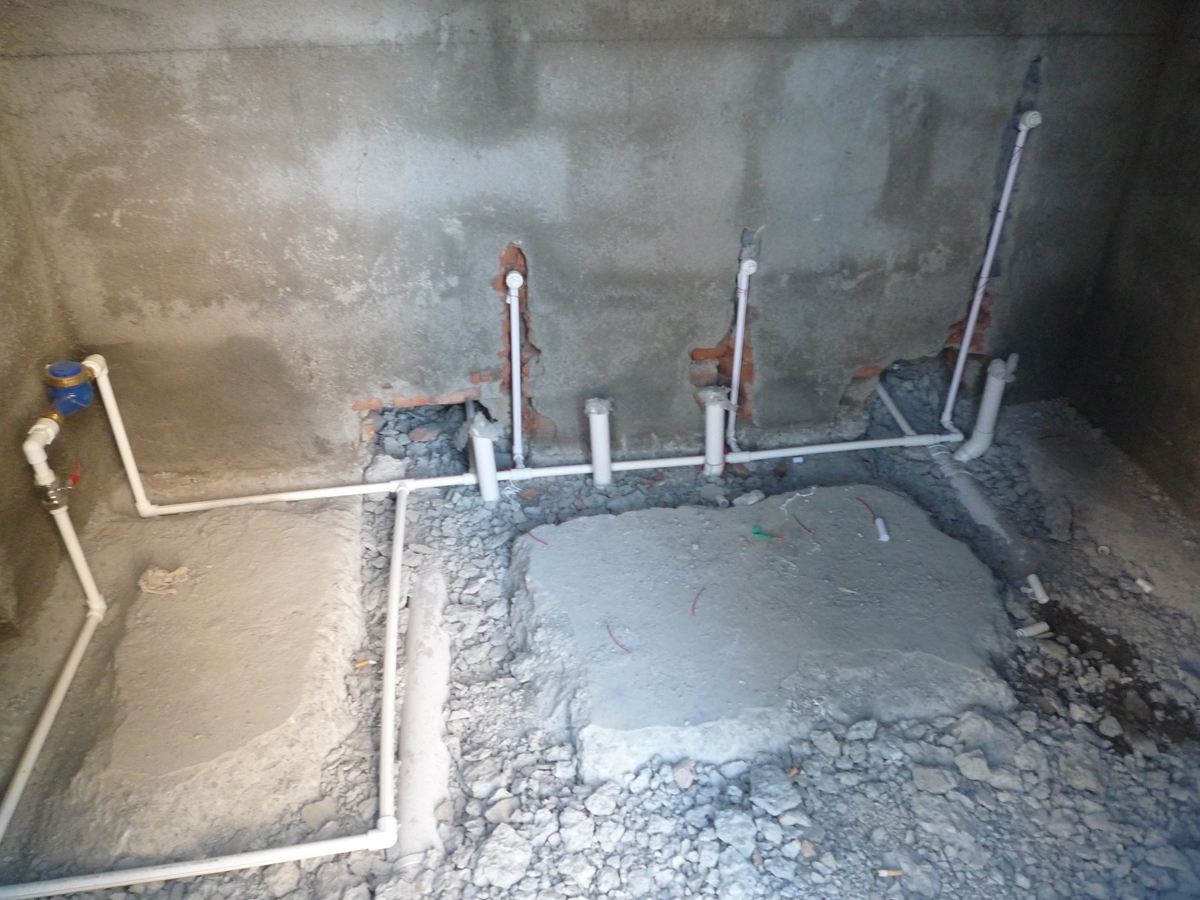

PPR DN25

PPR DN25

双双 · 发表于 2015-1-9 10:50:51

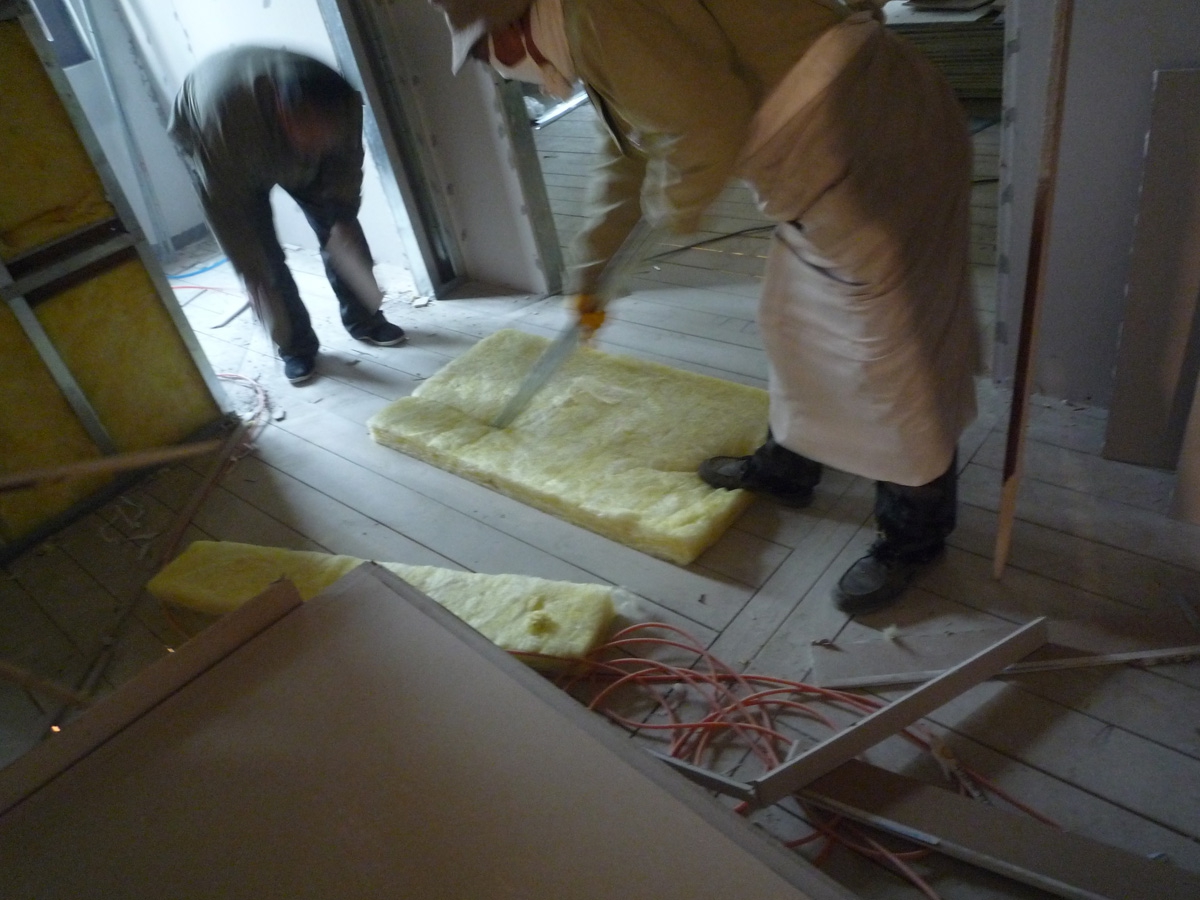

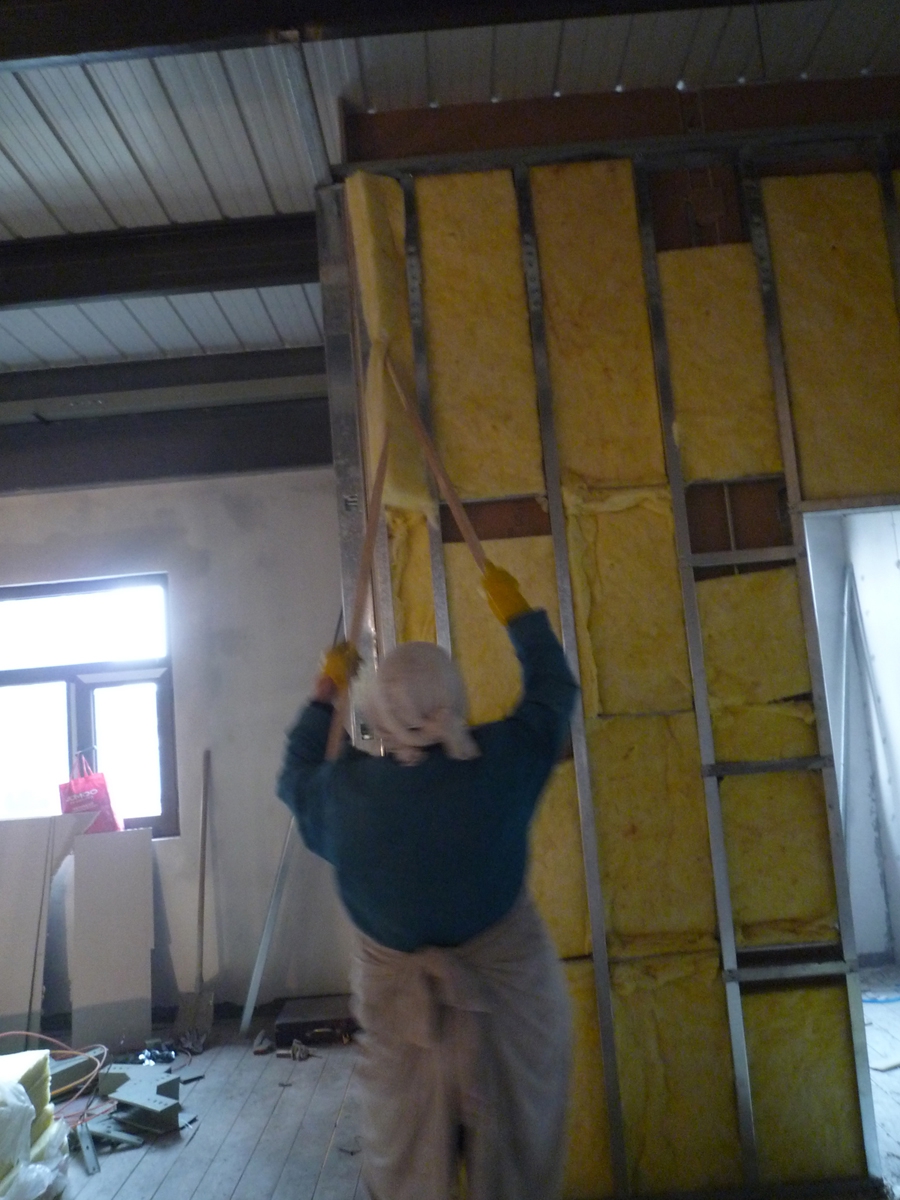

80岩棉

80岩棉

木基层固定暖气片

木基层固定暖气片

胶带刷双色乳胶漆

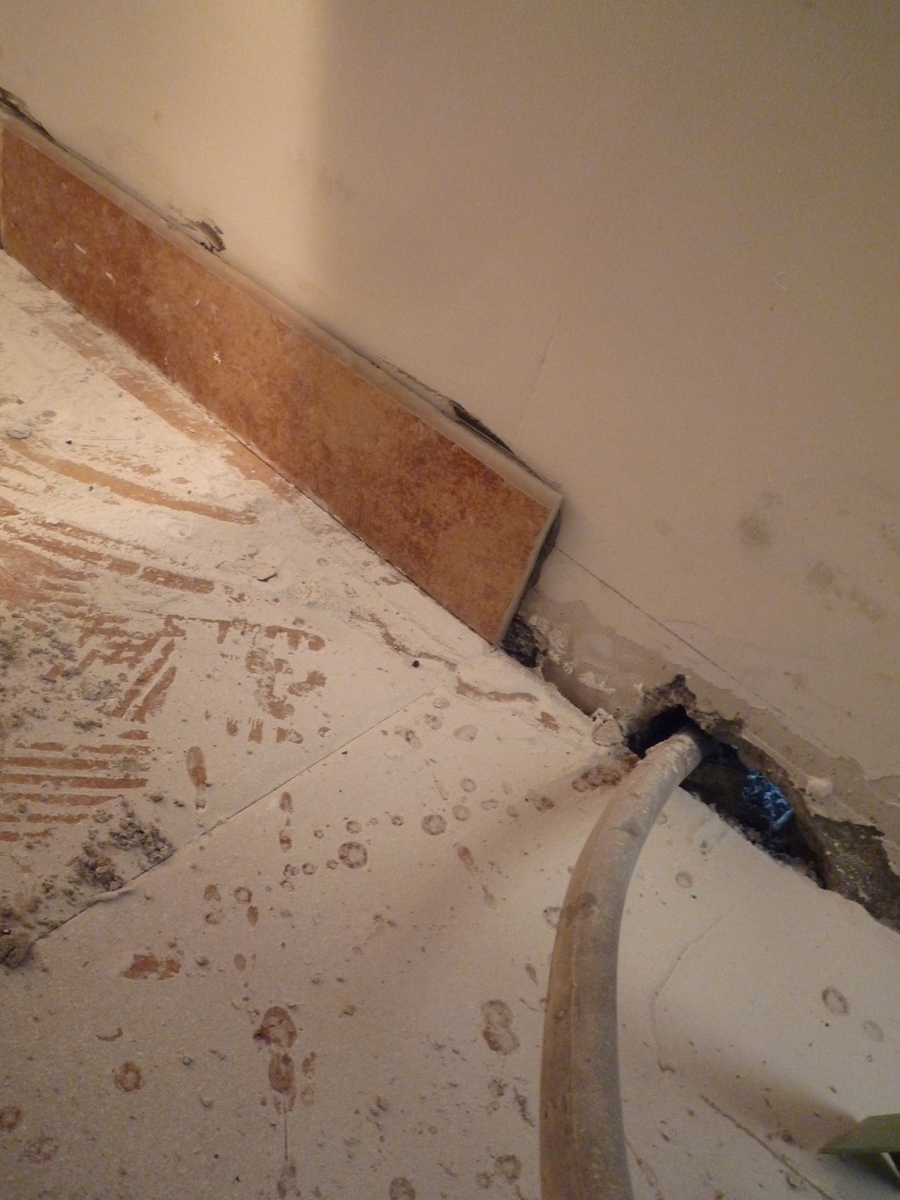

踢脚线

100mm轻钢龙骨双面双层9.5石膏板内填80岩棉

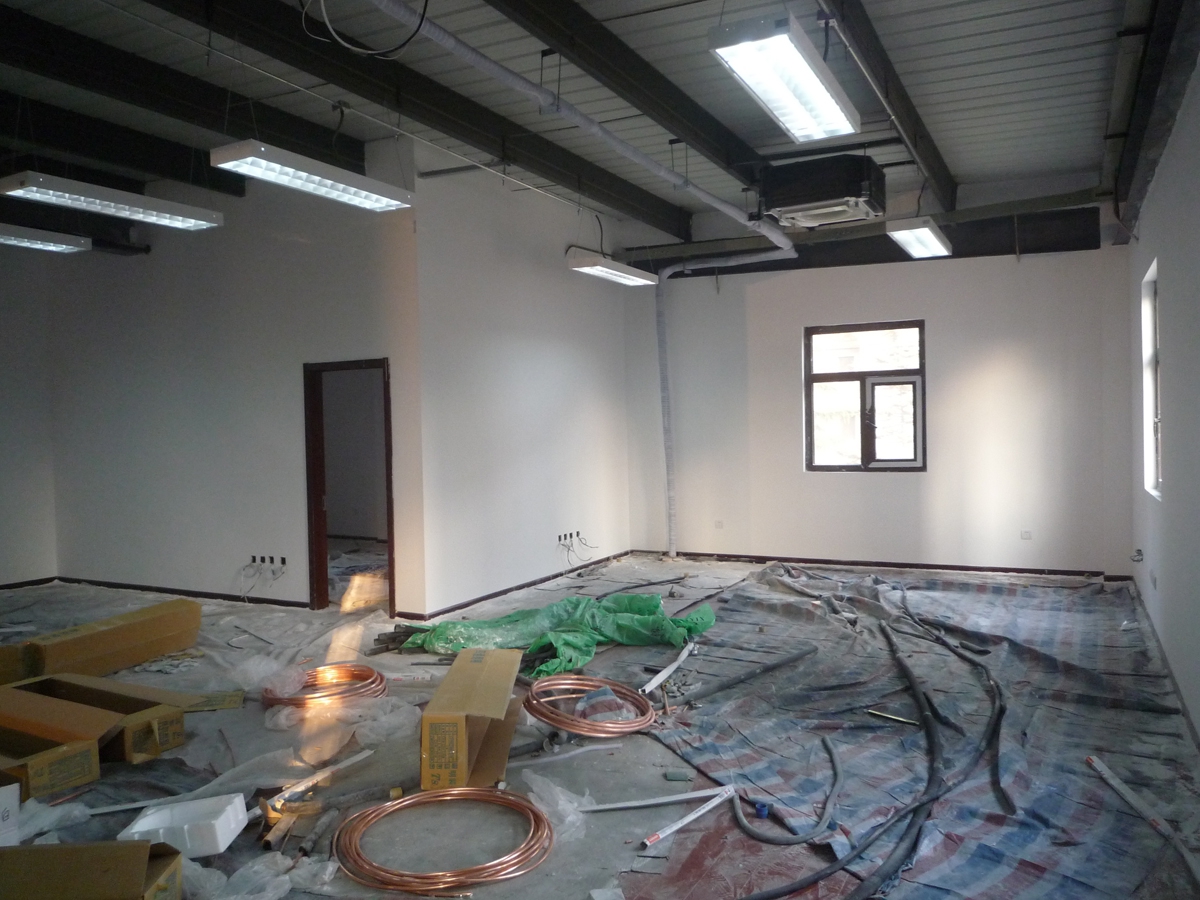

木工板固定空调挂机

PPR DN25

PPR DN25

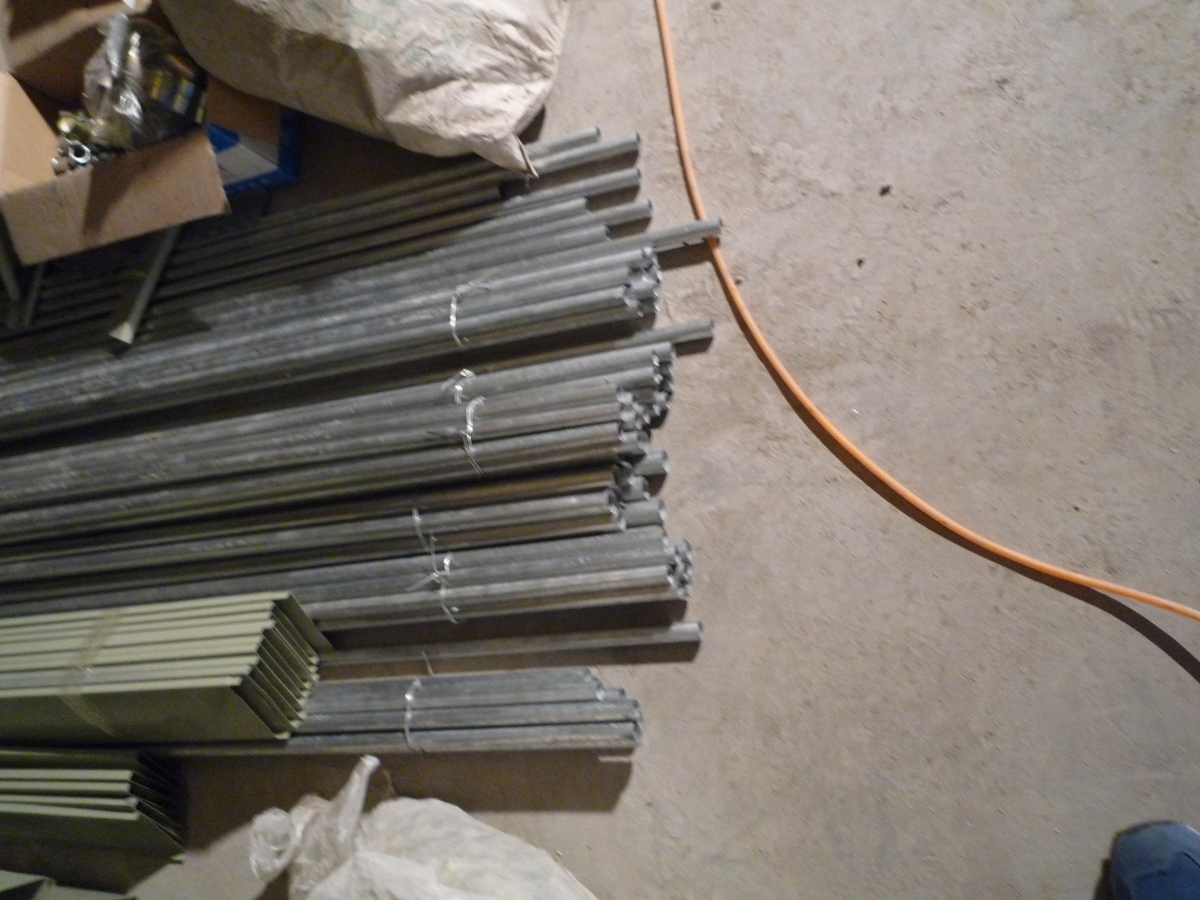

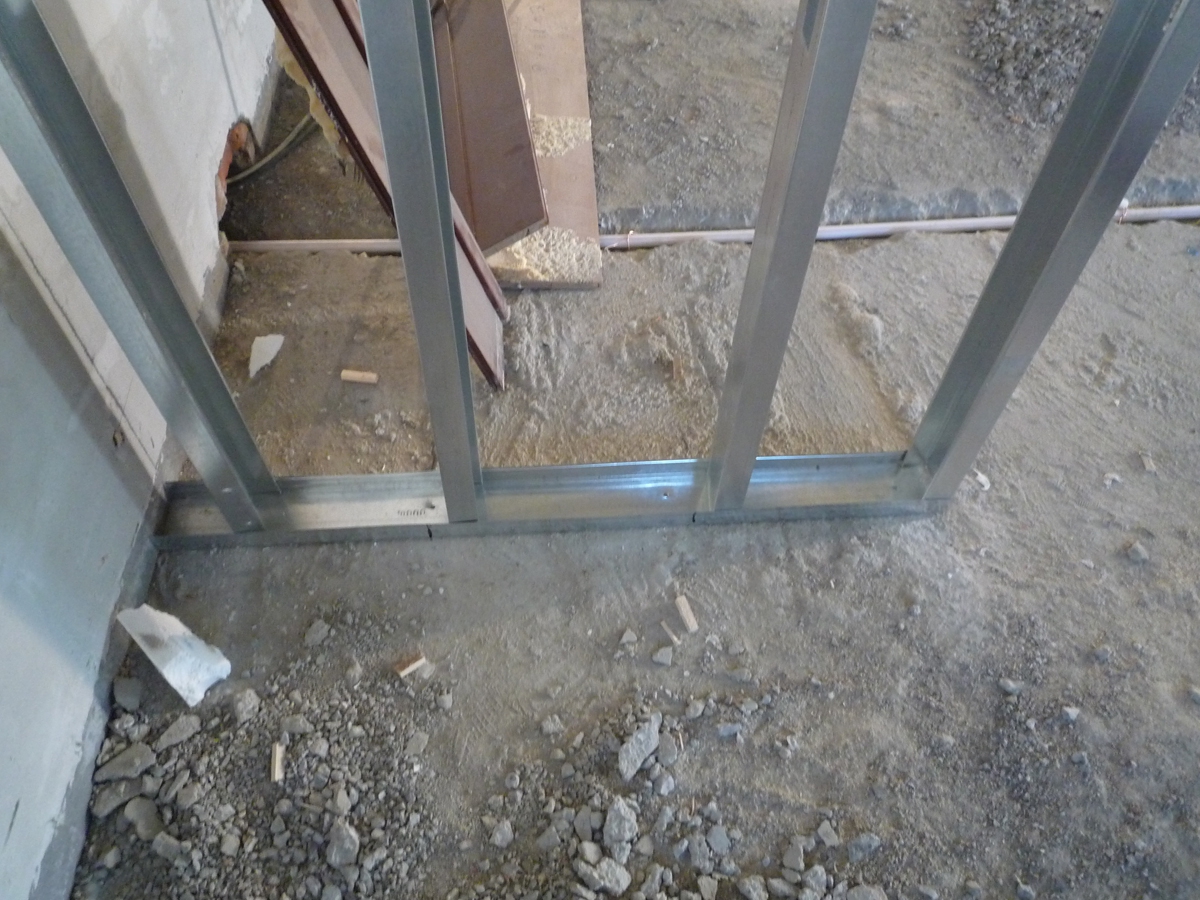

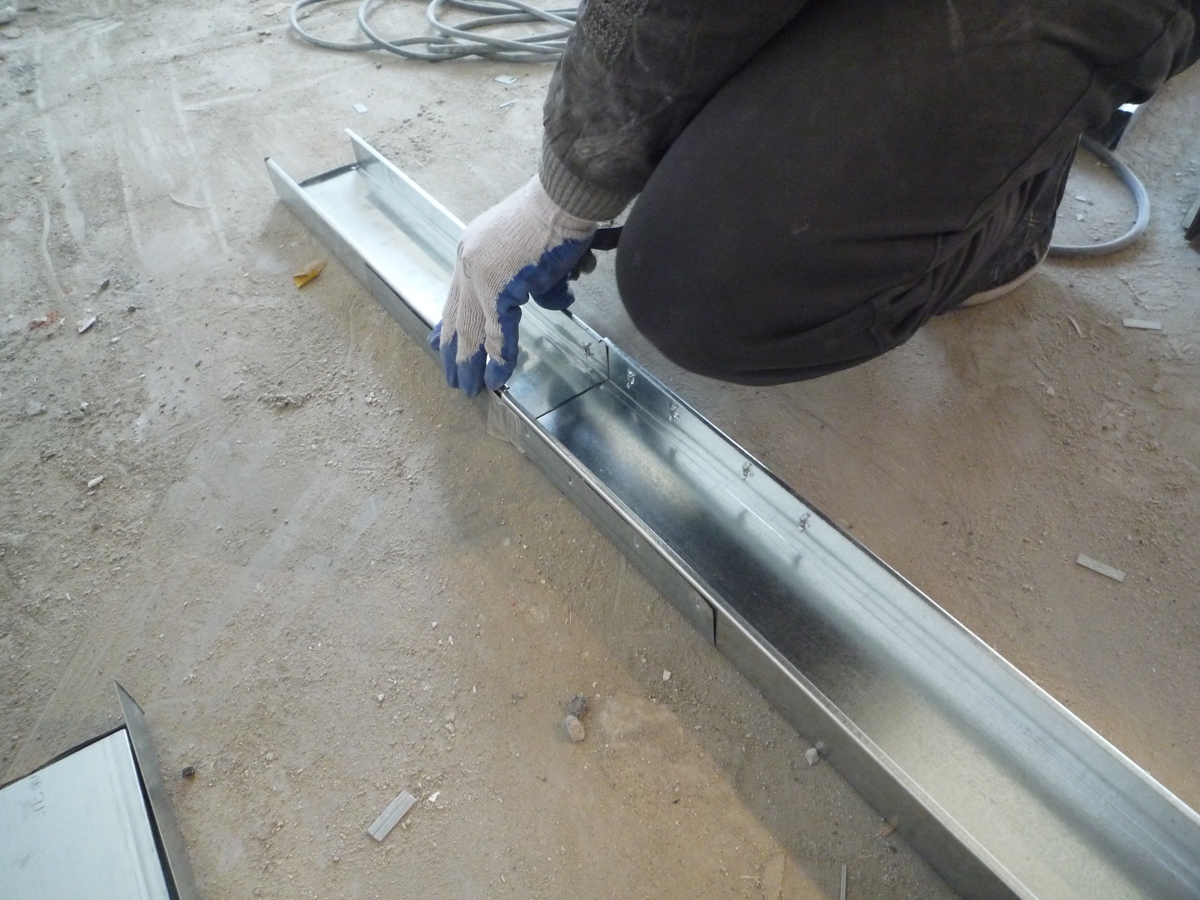

地龙骨

双双 · 发表于 2015-1-9 11:00:15

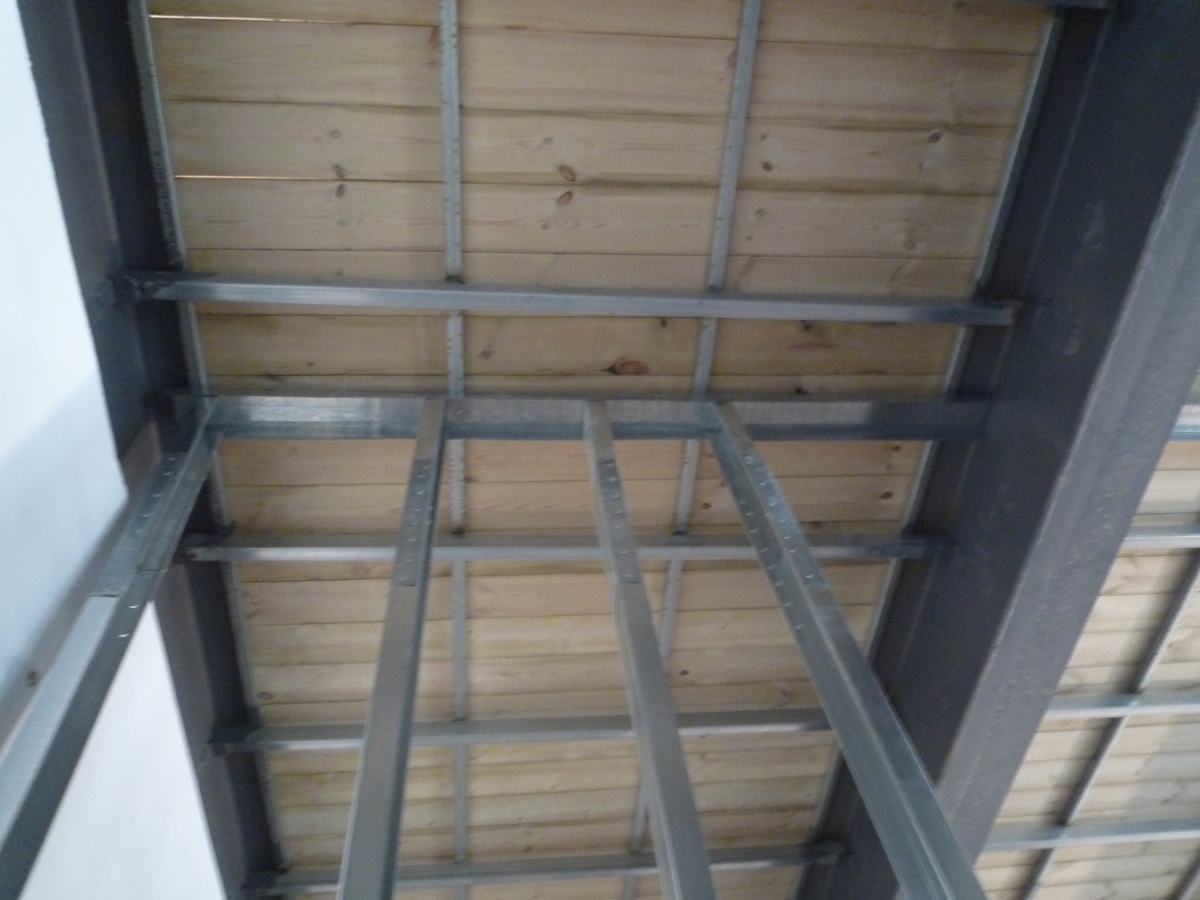

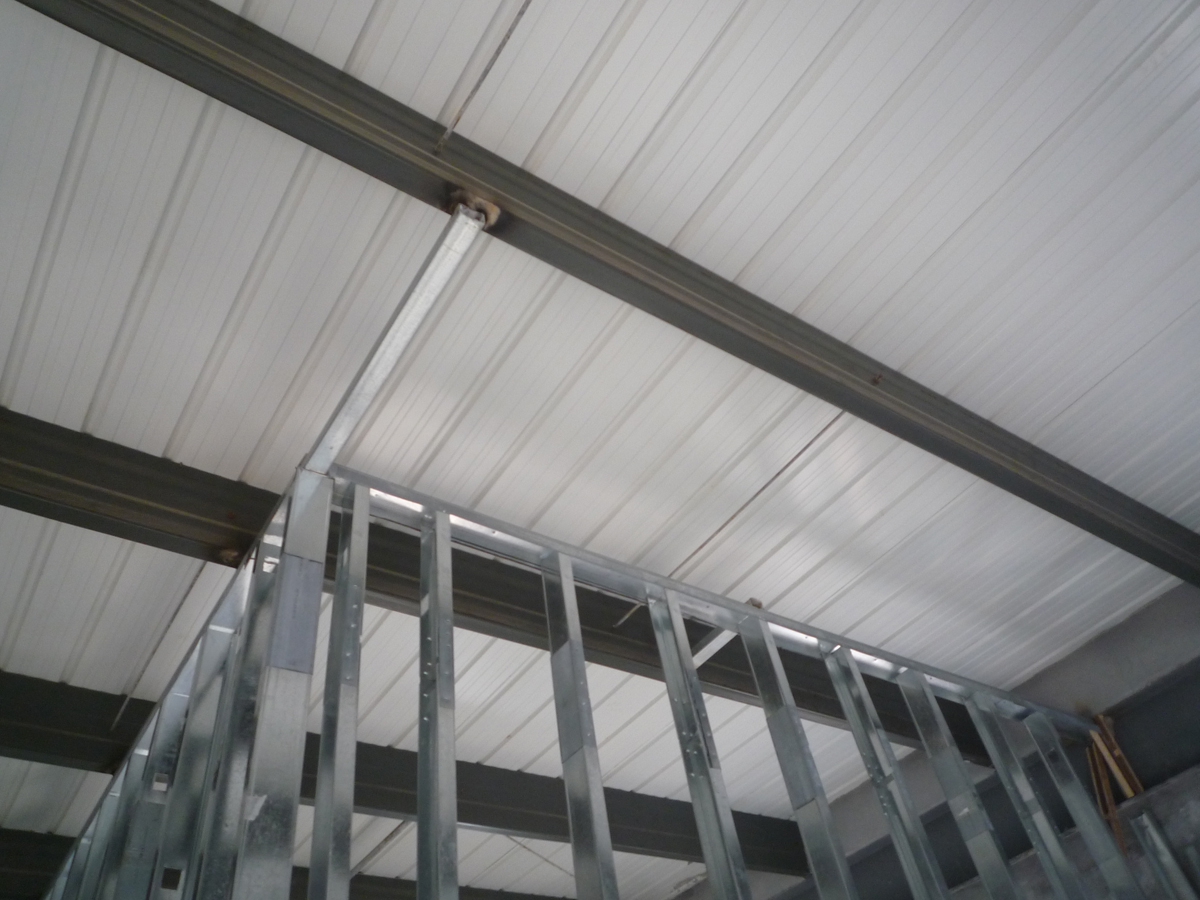

天龙骨

拼接龙骨

安装门

电箱预留

双双 · 发表于 2015-1-9 11:03:23

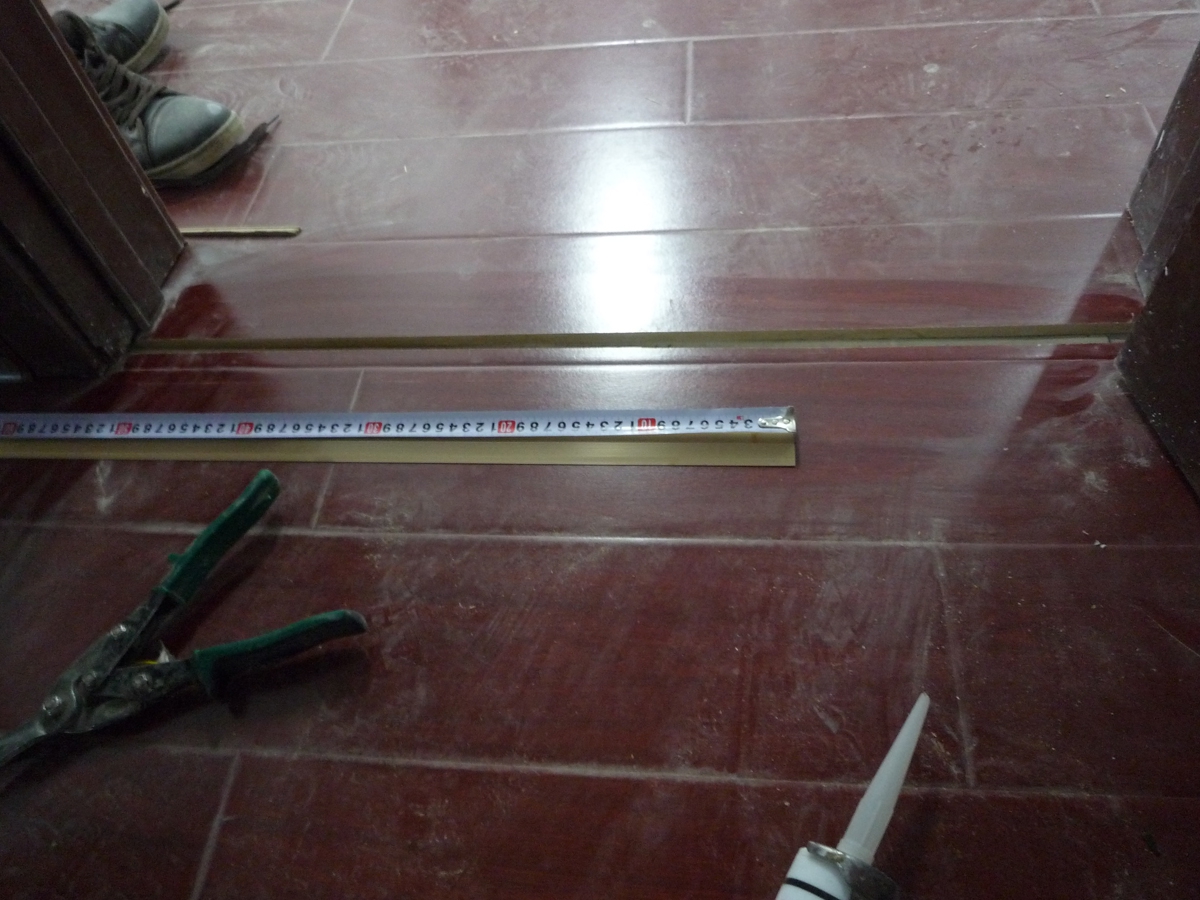

地砖勾缝

洗手台 50*50*5镀锌角钢 18mm细木工板

洗手台 50*50*5镀锌角钢 18mm细木工板

刷双色乳胶漆

双双 · 发表于 2015-1-9 11:10:27

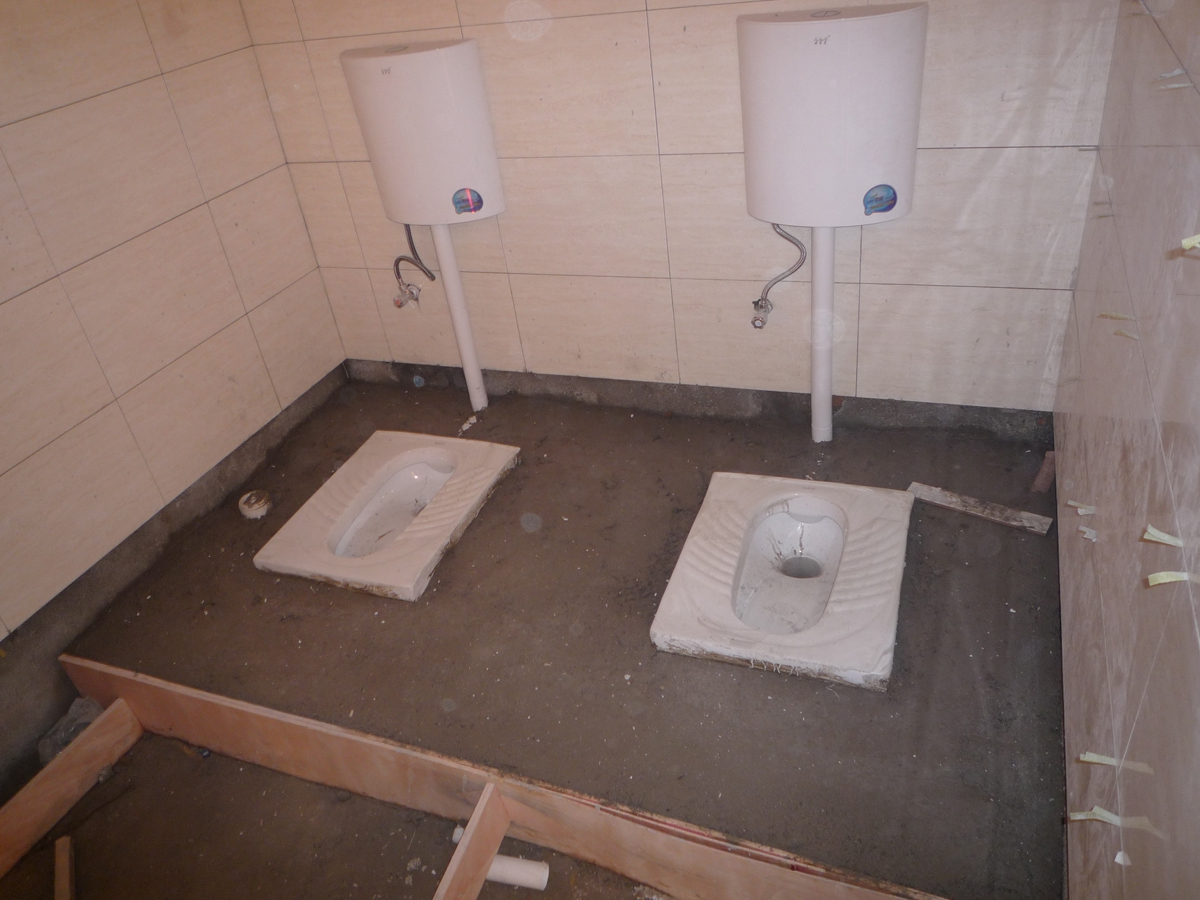

蹲便

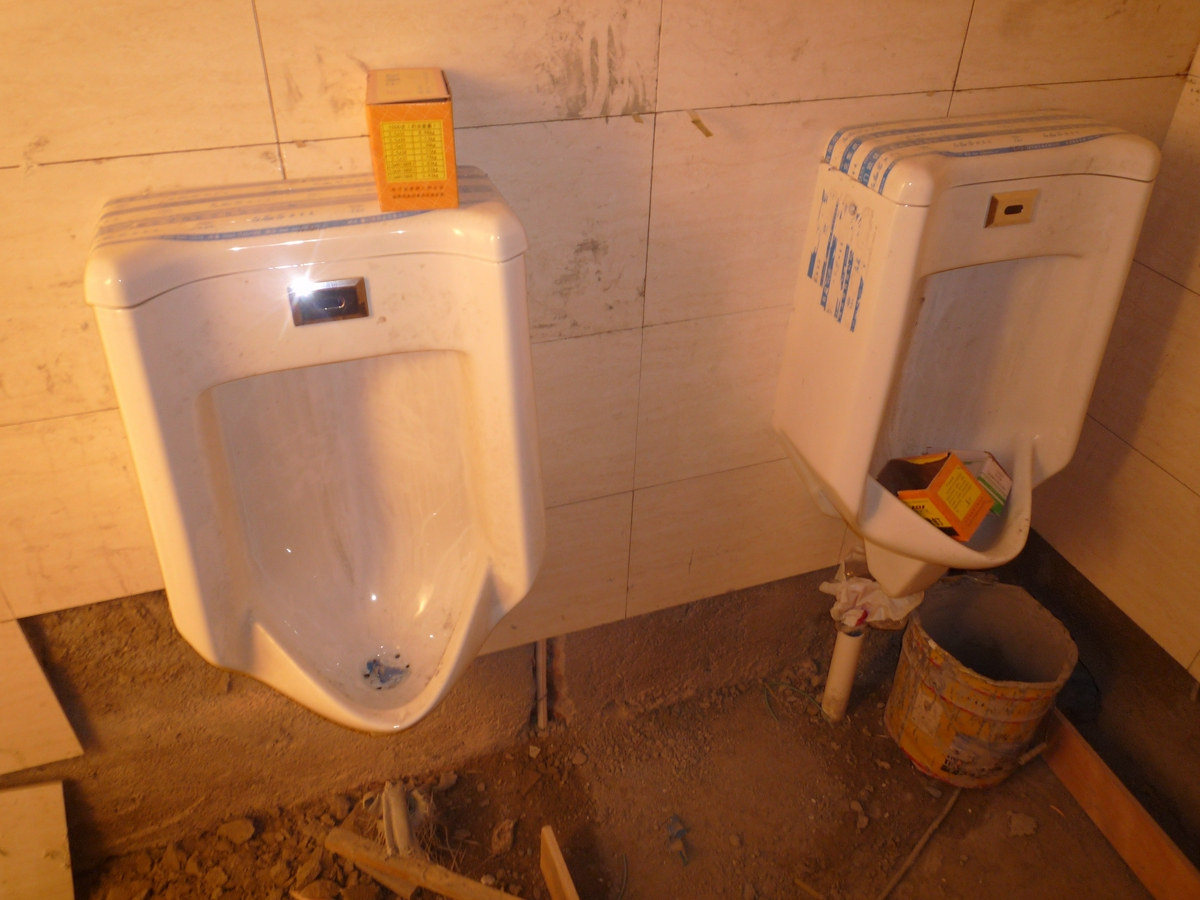

小便斗

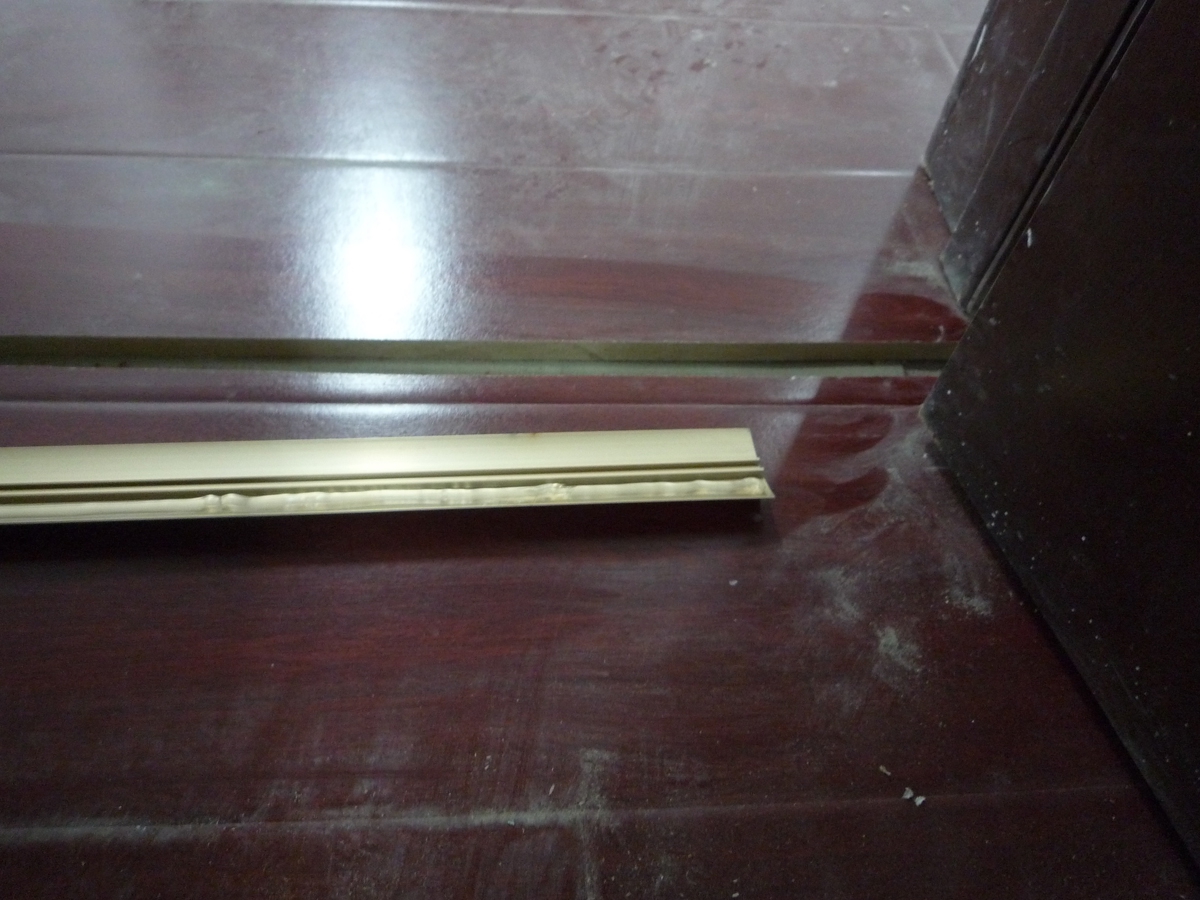

木地板

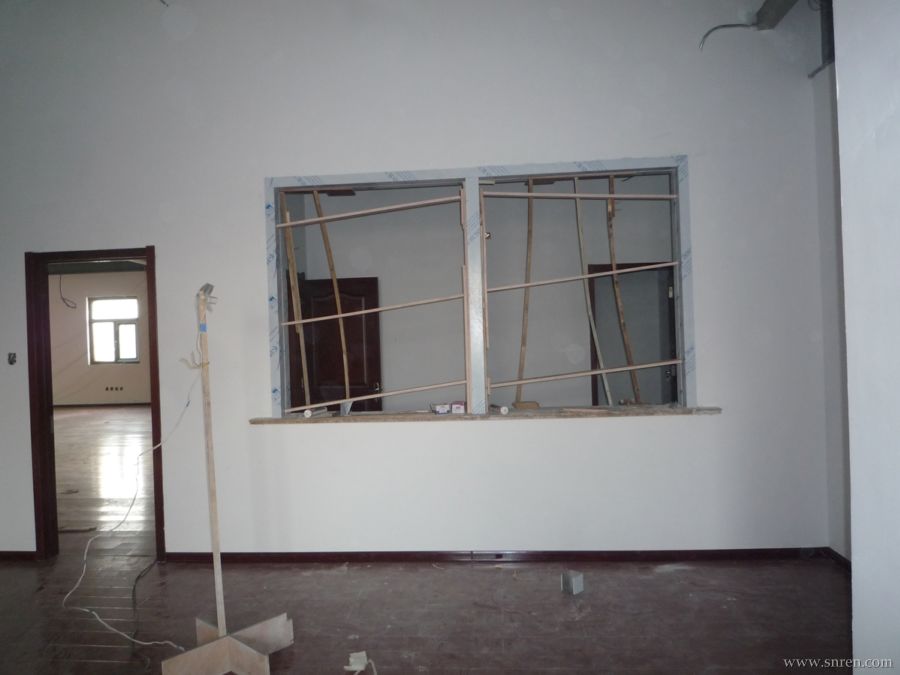

业务办理窗口

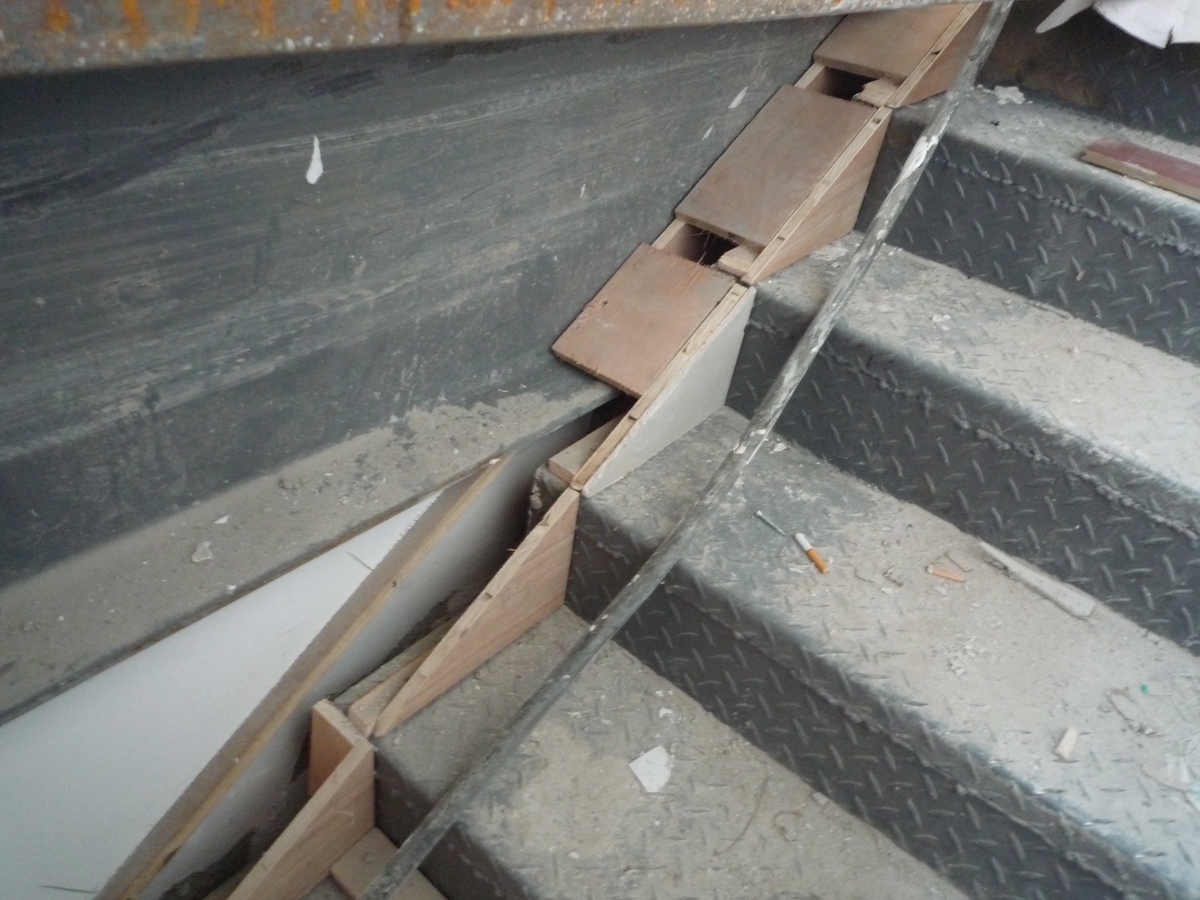

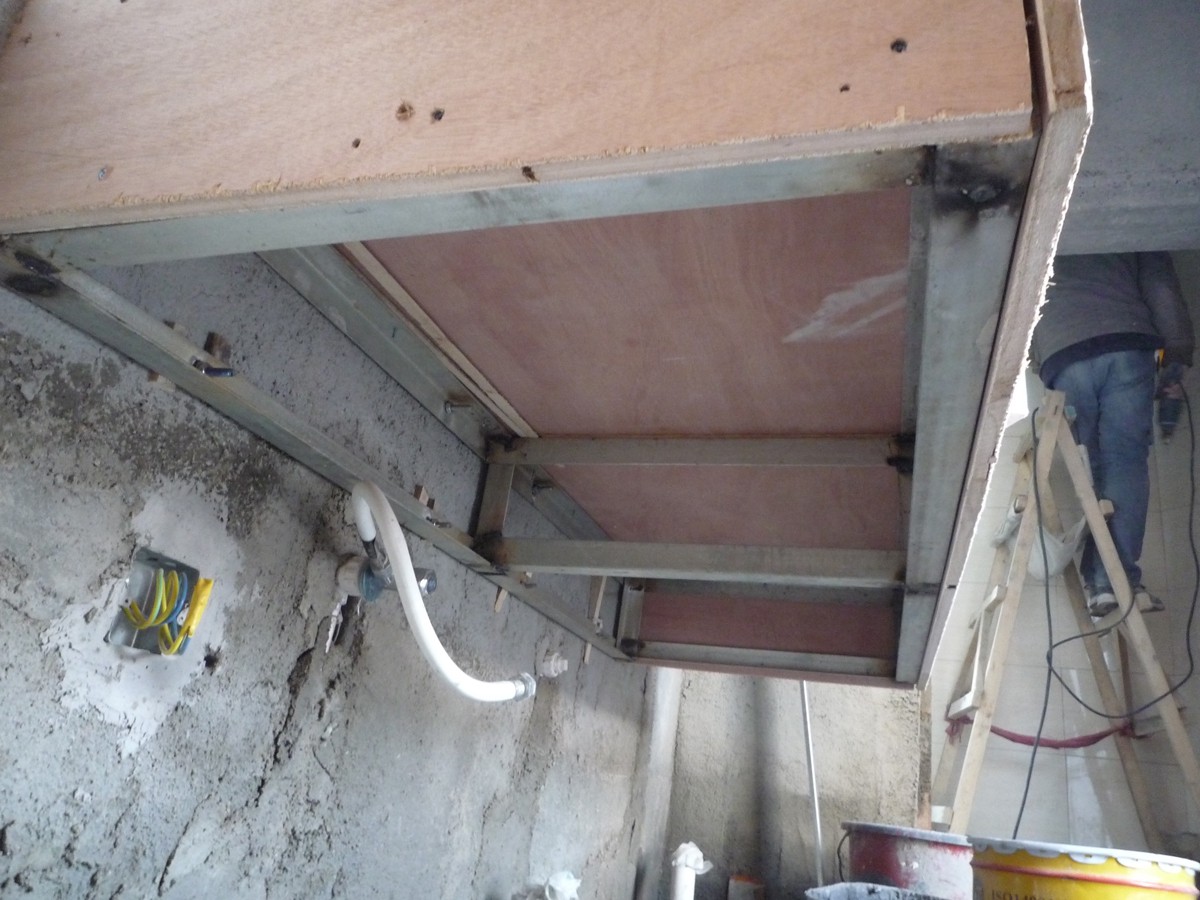

包楼梯

双双 · 发表于 2015-1-9 11:13:41

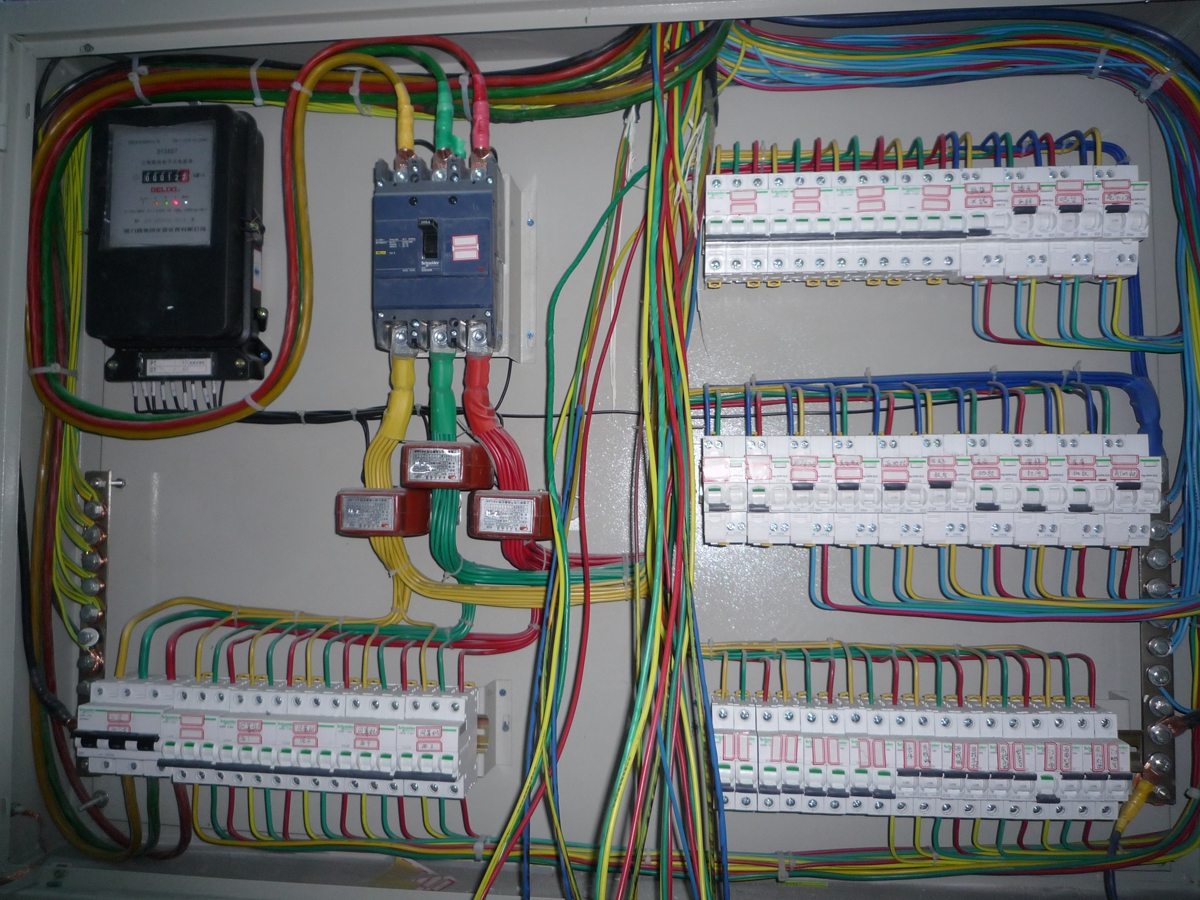

电箱

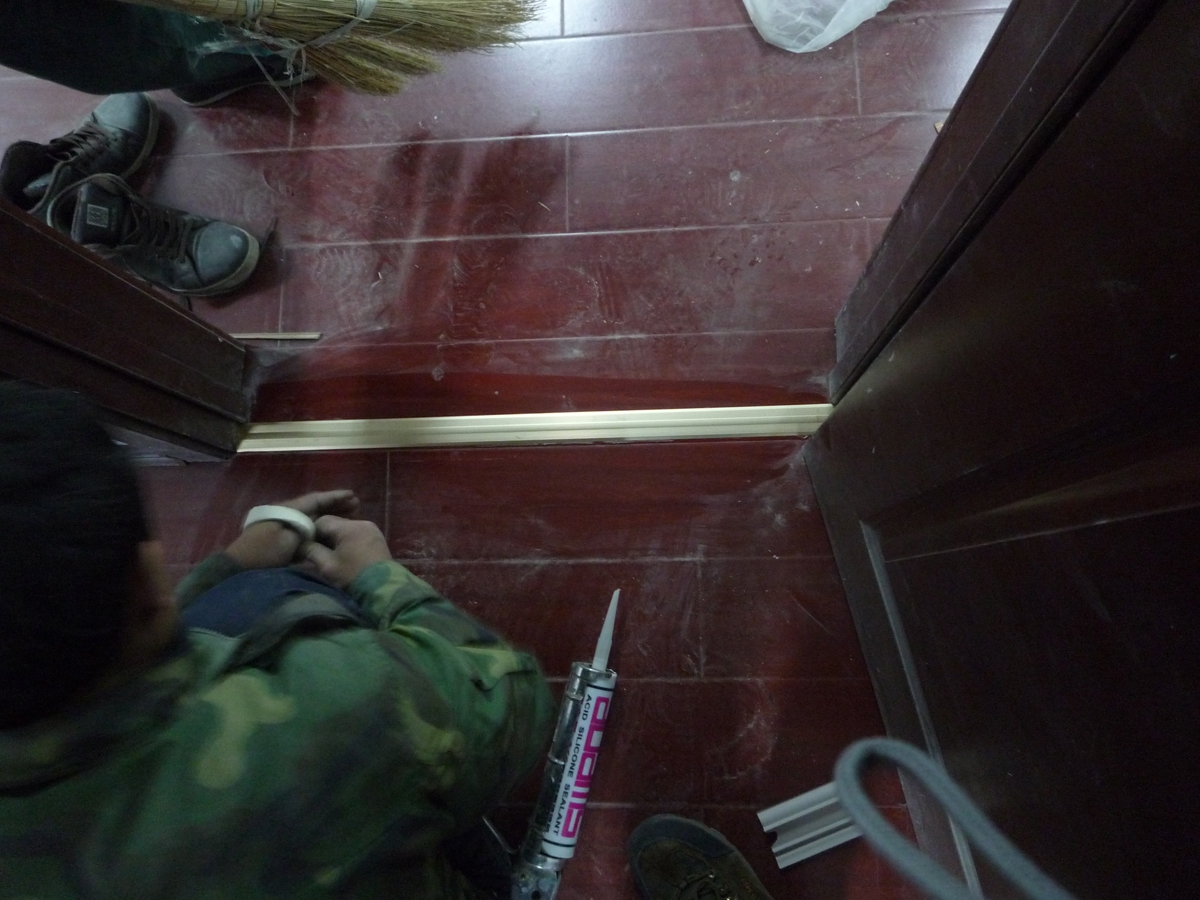

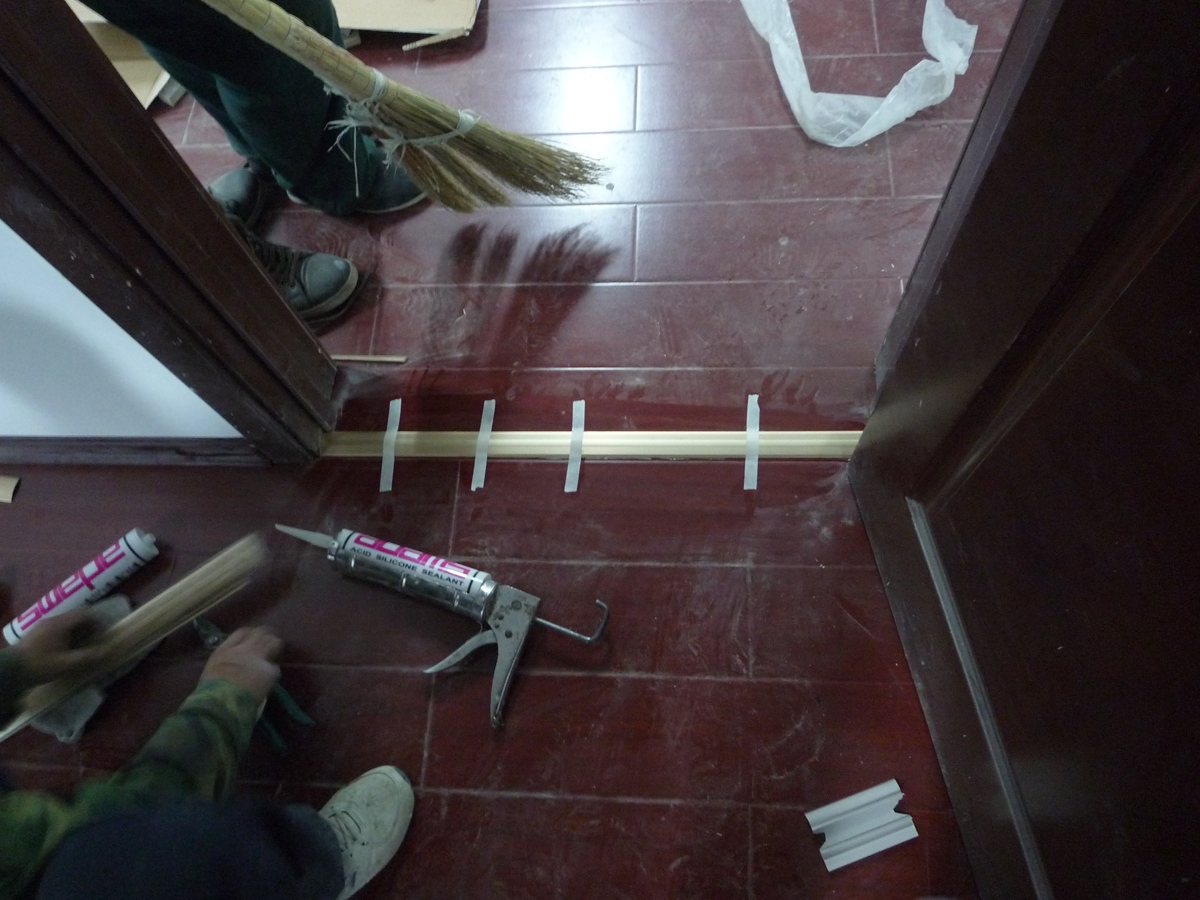

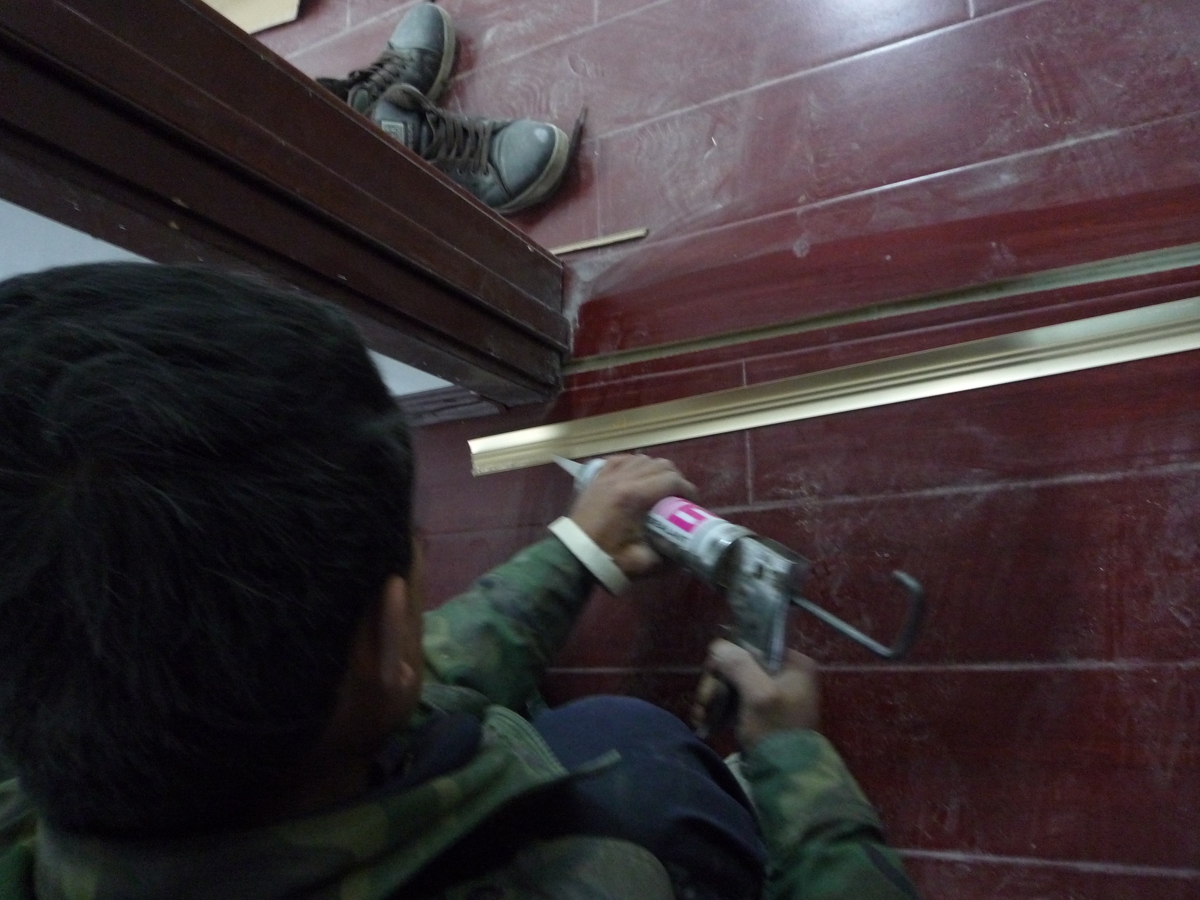

固定玻璃胶

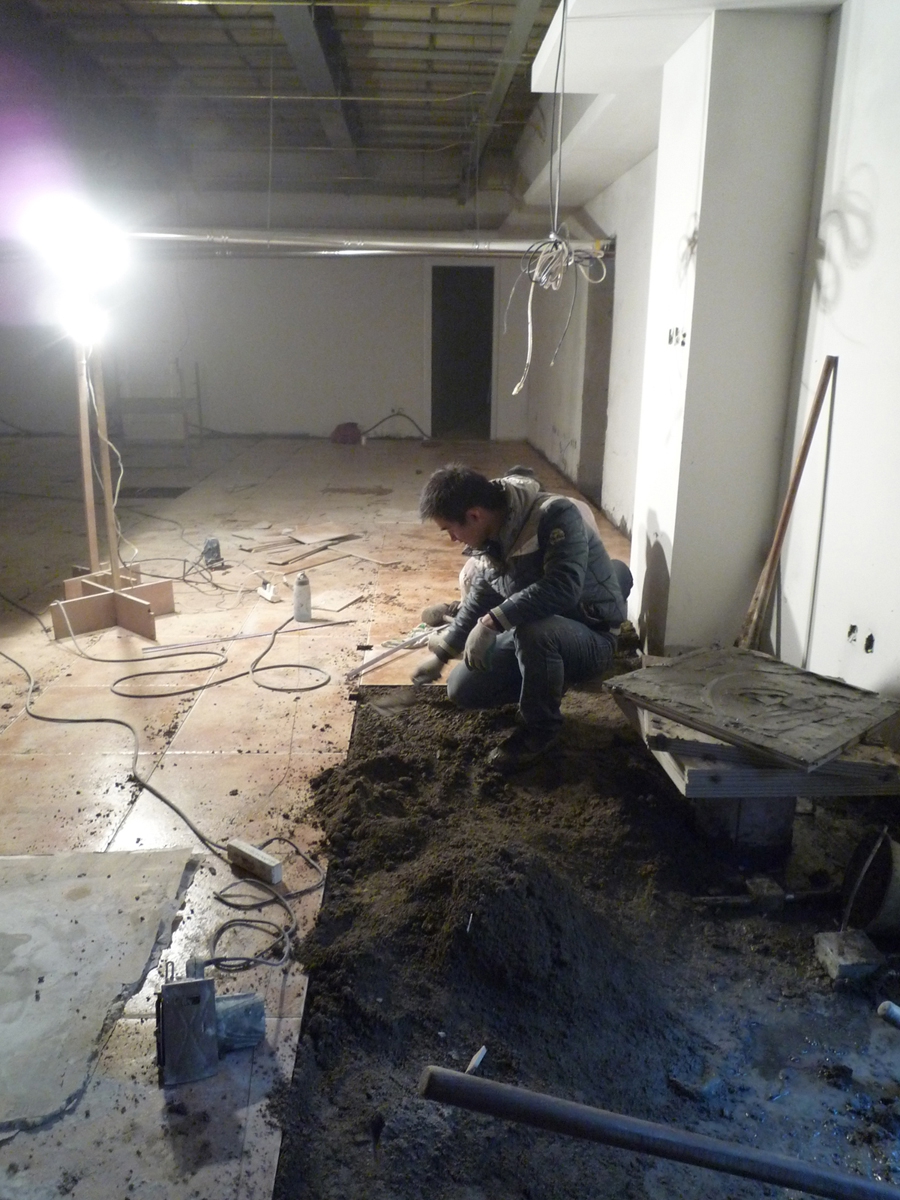

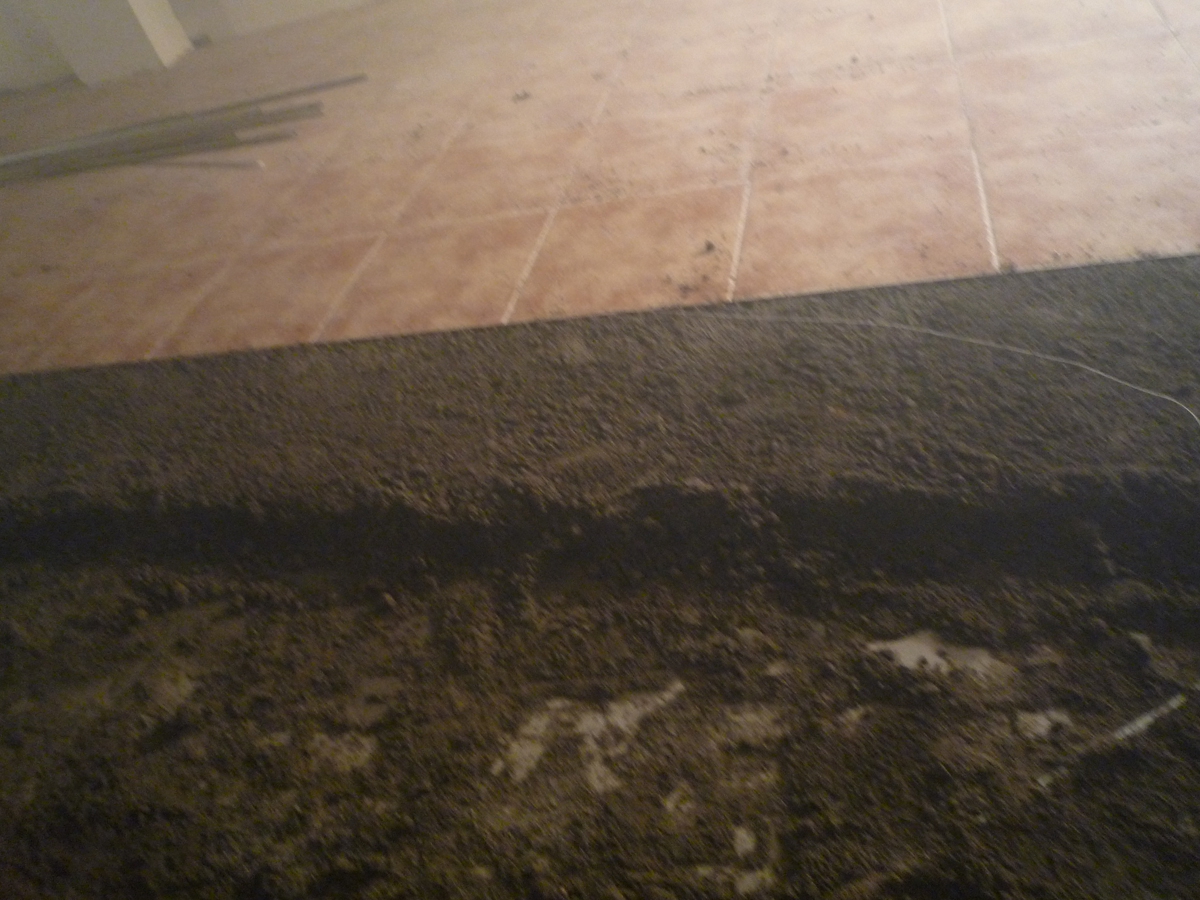

贴砖

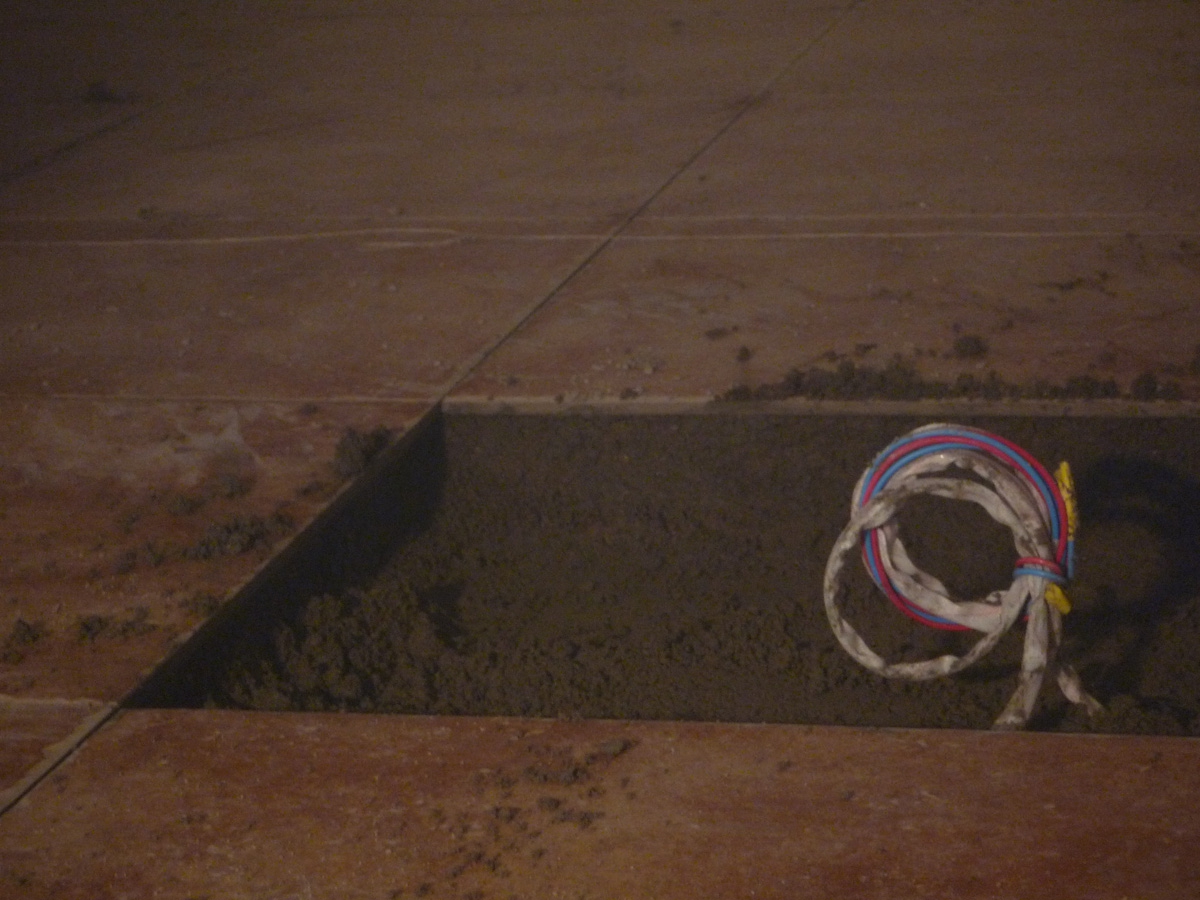

贴砖预留疏散指示

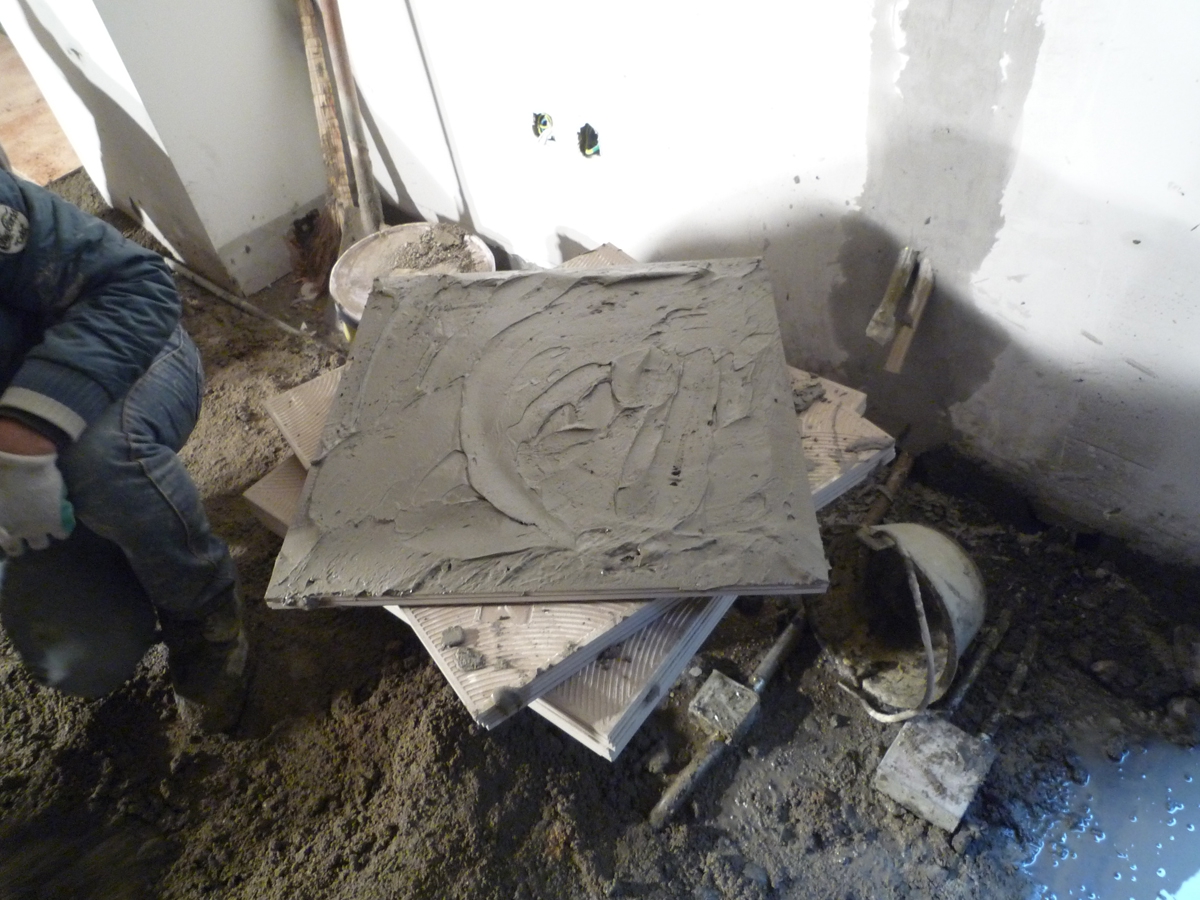

水泥膏

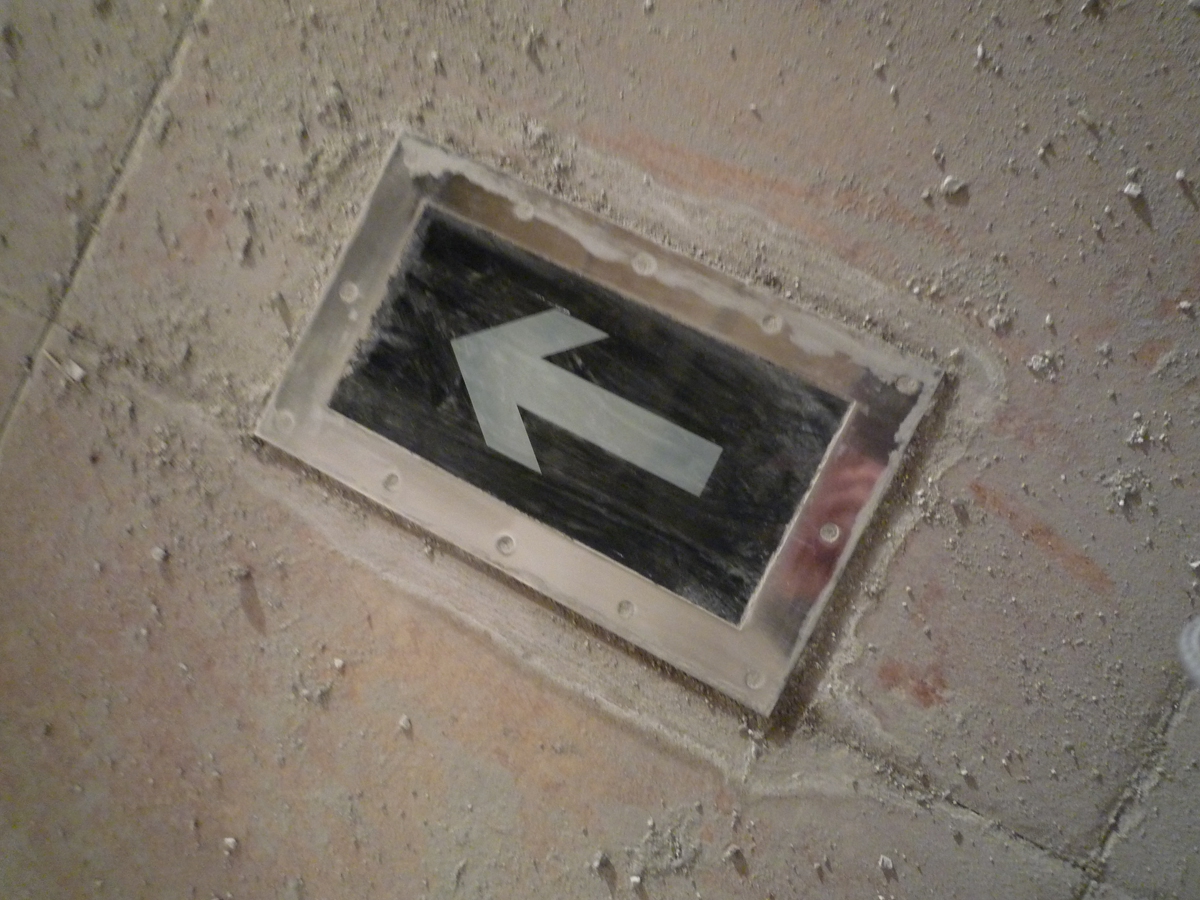

疏散指示

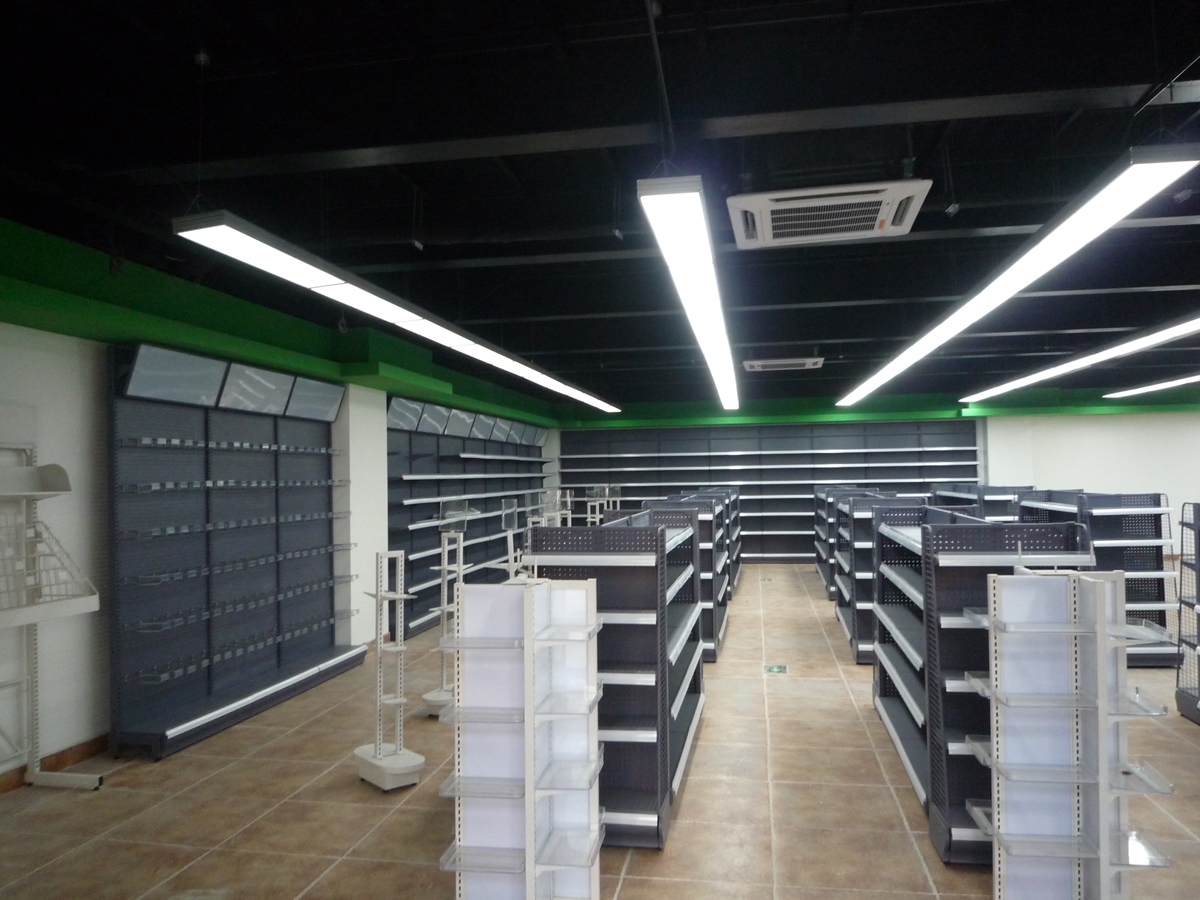

完工

双双 · 发表于 2015-1-9 11:15:54

双双 · 发表于 2015-1-9 11:21:03

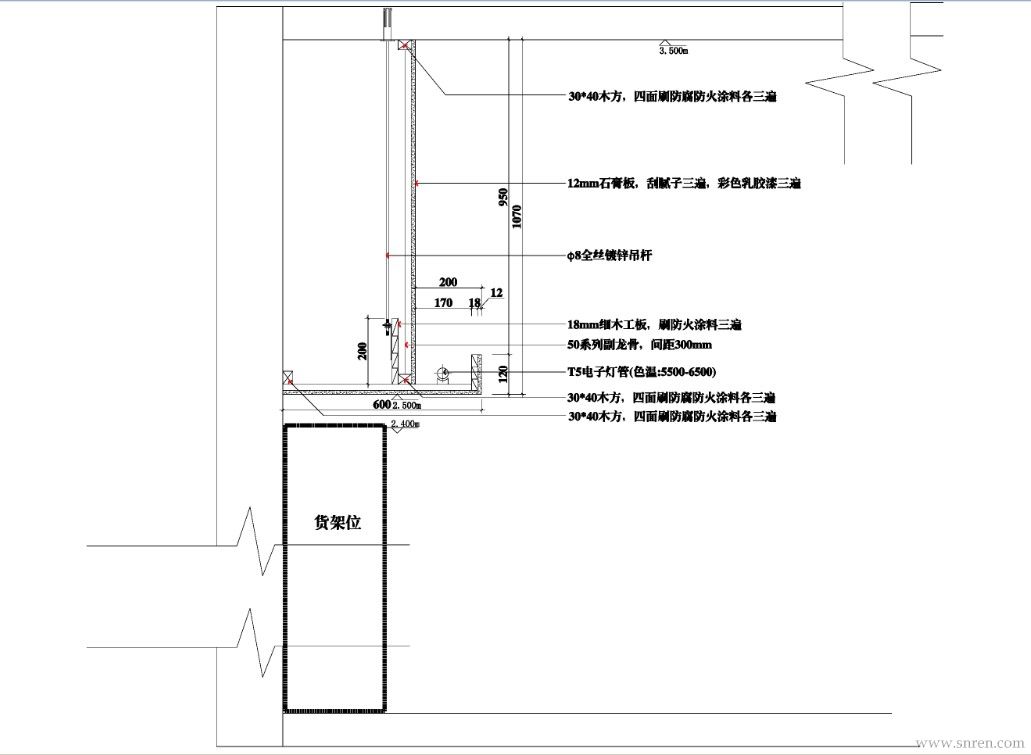

以下的大样图请点击图片查看大图或下载查看

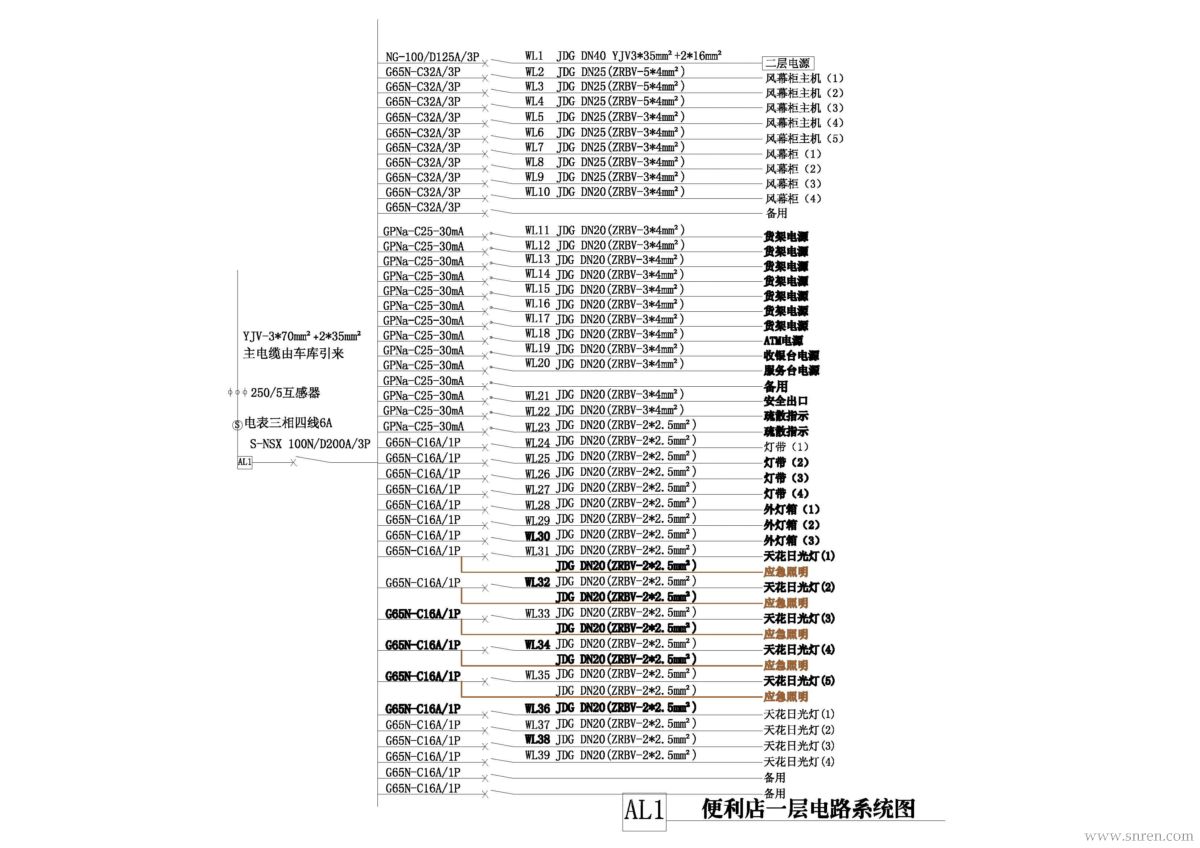

电箱系统图
