关于CAD的图纸空间问题(图示说明)

老衲爱你啊

　　这里面都是即学即用的很简单玩意儿.

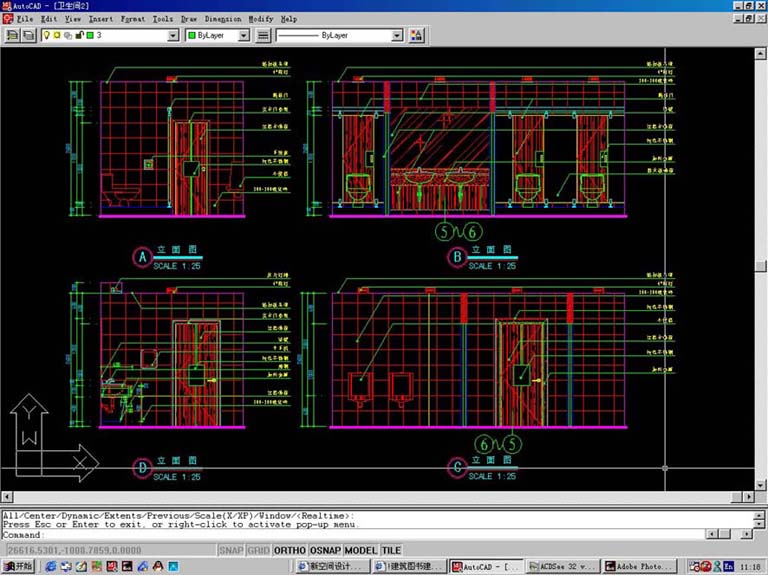

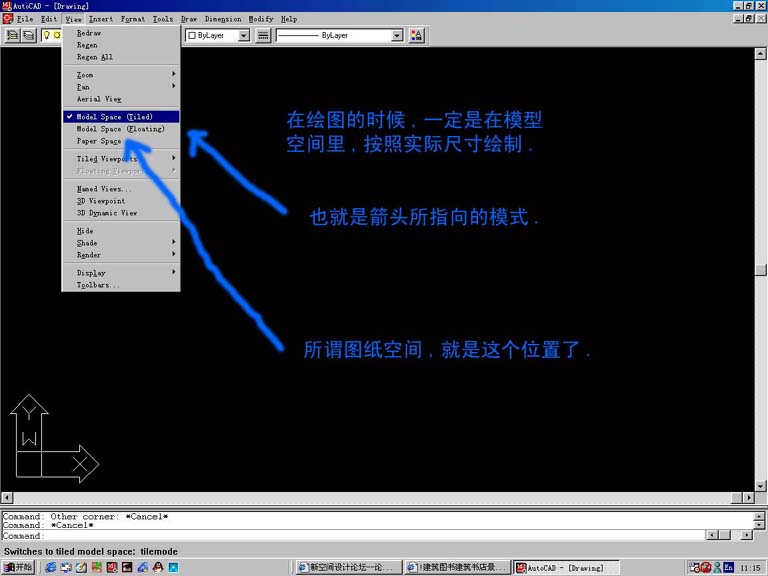

还是按照常规的实际尺寸绘制施工图

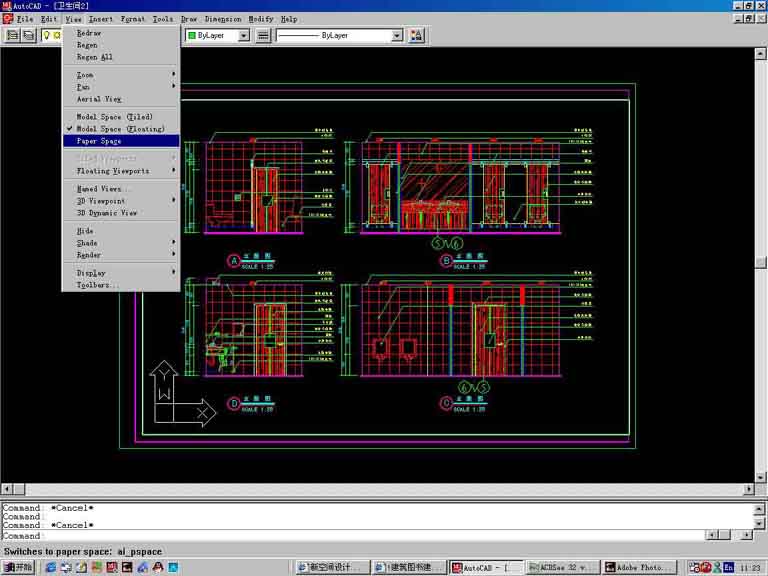

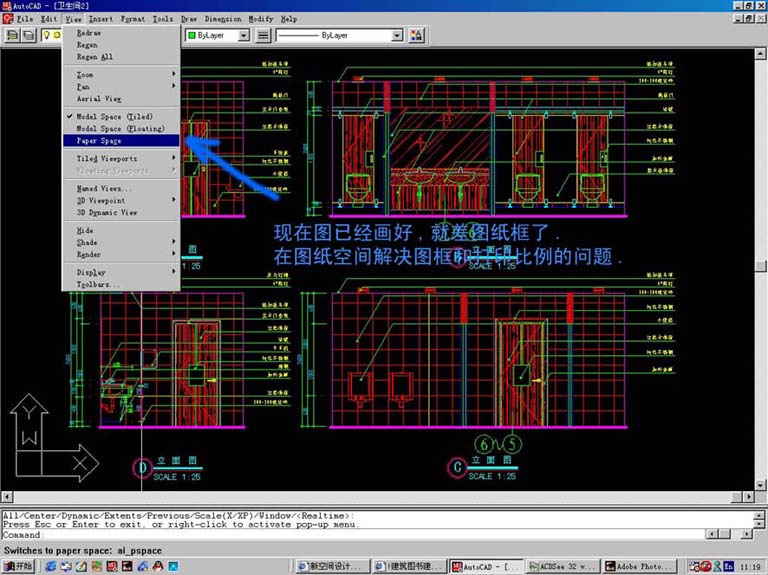

然后就是调到图纸空间里面.图绘制完成以后.选择下拉菜单所示位置,即可进入图纸空间了



用A3的图,那么就是420*297.A2的就是594*420.或者A1A0等.当然,打印机的不同或是为了节约纸张的考虑,有时候要画的小一些. 但是,还是按照1:1画.这里面可以打字可以按制图标准

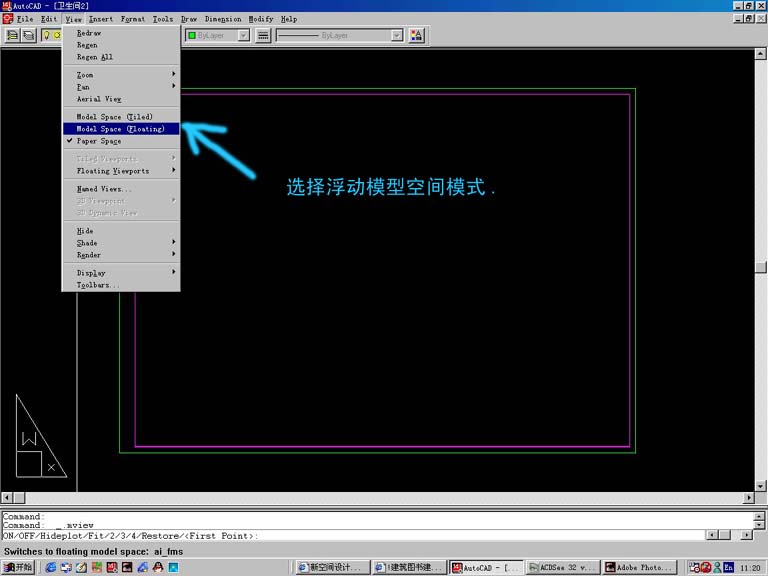

接着按下拉菜单,上的浮动空间模式



在图纸框里面拉出一个矩形.原来画的施工图,出现在图纸框里面了



这里面有一个比例的问题. 在cad的cmmmand的里面键入"z". 回车后键入"1/n xp"再回车.这里的1/n就是制图的比例.具体的比例根据情况调整.

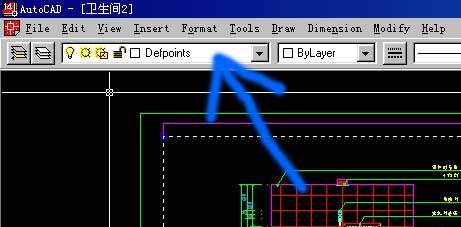

注意!必须确定拉出的矩形框在图层defpoints上.(如图)这样打印时候才能不显示.

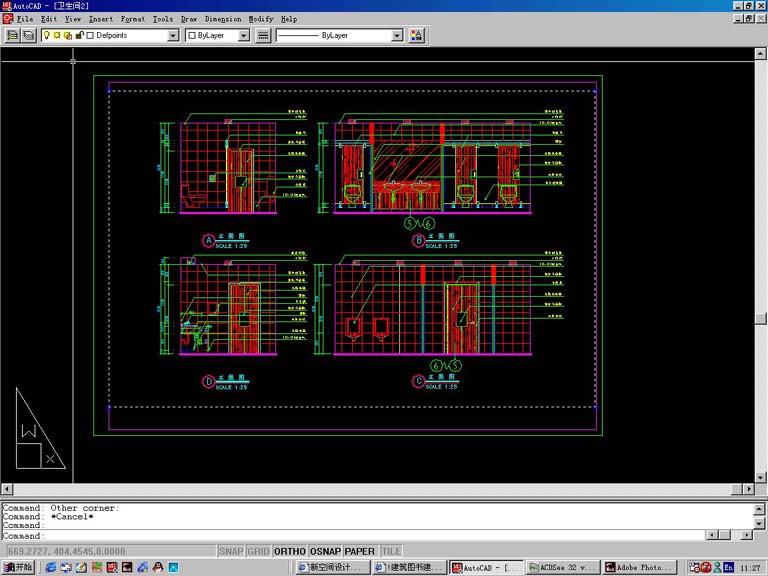

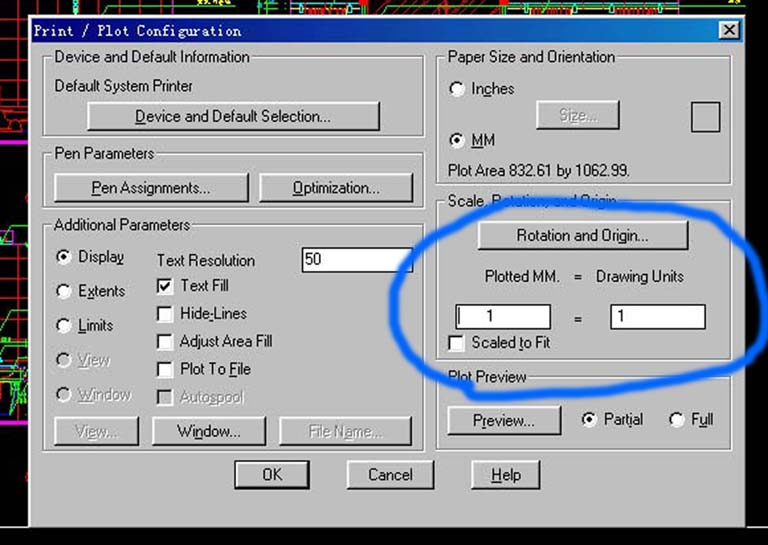

然后就是调整以下图的位置,打印输出.ok.

光影神话

a137853396

光影神话 发表于 2015-1-7 17:15

谢谢你的分享 学习了

wurijiu

好东西！值得收藏！
