[转]关于家庭装修中的网络布线

cmcg

现在的家装，网络布线是不可少的了，网络布线是新型事物，对水电工师傅们是一个考验。我不从事布线工程，但是因为布线工程是网络工程的前导，质量的好坏决定网络的质量，因此对于检查布线工程的方法稍微知道一点。

一、网络线
网络线，也叫双绞线，分两种，一种是屏蔽双绞线，一种是非屏蔽双绞线，家装用的几乎都是非屏蔽双绞线，英文缩写UTP，同样的，双绞线也分类别，从三类到六类，依次是三类，四类，五类，超五类，六类，一般在网线上都有标明，标明的方式是CAT3,CAT4,CAT5,CAT5E,CAT6，家装用的最多的是CAT5E；如果有追求完美心态的可以选择CAT6,识别CAT6的方法就是看网线中有没有一个十字架将四对线完全分开。
网络线的选择，不知道大家选择的是什么品牌，但是综合布线的开山鼻祖可以说是AMP了，也叫安普，但是现在因为假货太多，已经很少了。可以这么说南方市场卖的10箱AMP有九箱不是正宗的美国AMP，要知道冒牌比不是名牌的危害大得多。
在我接触的布线产品中，觉得TCL很好，虽然名字不好听（TCL,太差了）。TCL的网线，面板，模块都有，质量还是刚刚的。
网络线的价格，一般来说，差一点的网线只有两对4根，建议广大业主不要用，要买就买4对8根的线，如果是TCL的，整箱500左右（305米），零卖可能贵点。还有天诚的线也很不错，价格差不多，另外天诚的除了单芯铜线，要啥有啥，可以一站式供应了。而且全是国标，不短线，价格和合理。家里的装修明年准备全上天诚了。

说说网线吧，我拿的是TCL的网线，因为公司不在市场进货的，所以不知道市场上的一些家装用的线质量怎么样。

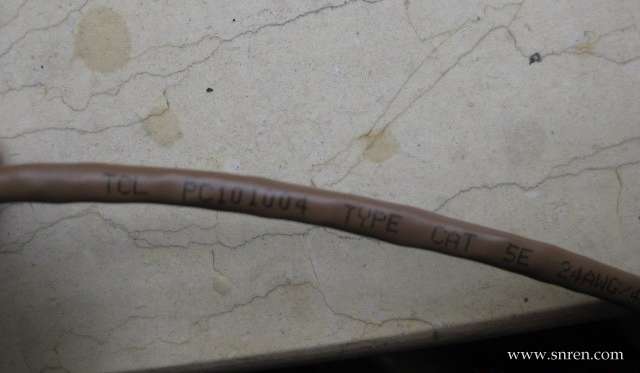

看到网线上的标识了吗，TCL 品牌，PC101004规格型号 TYPE CAT 5E表明是超五类线，后面还有长度标识，生产日期标识，因为太长，就没有发出来。
另外，正规品牌的网线是不会在长度上做文章的，我量过北电的、TCL的，天诚的、普天的，都是足米的，如果买的时候发现没有标识，或者标识的长度不足米，应该不是什么好线。
看看外皮是不是光滑，曾经碰到过一款南方市场的线，外皮摸上去很粗糙的。不知道是不是都这样？

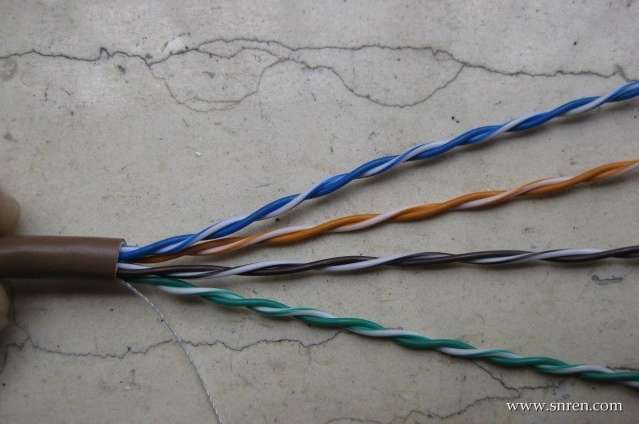

好了，剥开后的网线是这样的，这时候主要看看颜色是不是标准，标准颜色应该是橙，绿，蓝，棕，我见过有些网线，橙和棕都差不多了。如果颜色不标准，不是好线。
还有就是检查绞密，就是单位距离的绞合次数，要知道，网线的四对线绞密是不同的，如果绞密相同，或者绞密不均匀，都不能认为是好线。
第三个检查的是，将外皮剥开大约2-4厘米，然后发开所有的绞密，并把线整理平顺后，用剪刀齐头剪断，这时候8根线的断头是很平整的，然后松开手，再检查8根线的断头是不是平整，如果八根线有的缩下去有的升出来导致参差不齐了，就不是好线。

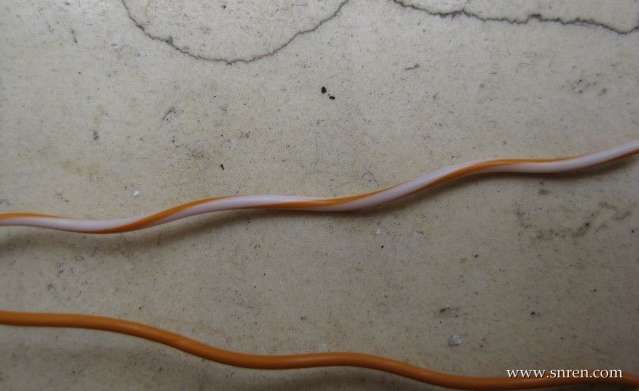

这是其中的一对橙色线，我已经将绞密拆开了，注意，就算是白的那根线，也必须有颜色标记，标明是和哪个色线一对。这个比较重要的，有些线甚至是好线都没有，结果绞在一起的时候知道，发开了以后手一松，就不知道谁对谁了。

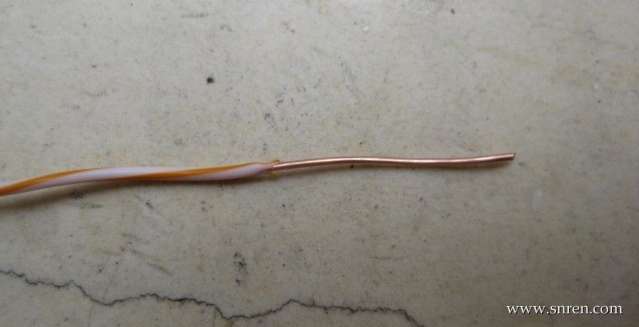

最后把线剥开吧，我用的这段线是2005年7月1日的生产标识，大家可以看到剥出来的铜丝一点都不发黑的，所以不要相信商家说的线放的时间长了，氧化了的说法，长期暴漏在空气中，可能有点变色，如果是塑料皮里面的铜芯都变色了，绝对不是好线。
另外大家要注意哦，有些线里面可不是铜芯，这个一看就能看出来的。

从标准上将，网线用的铜芯都是24AWG的，我们通俗的叫做24规，就是说铜芯的直径是0.511毫米。这个还真不好掌握，不过大家看看，线粗的就对了。

二、模块

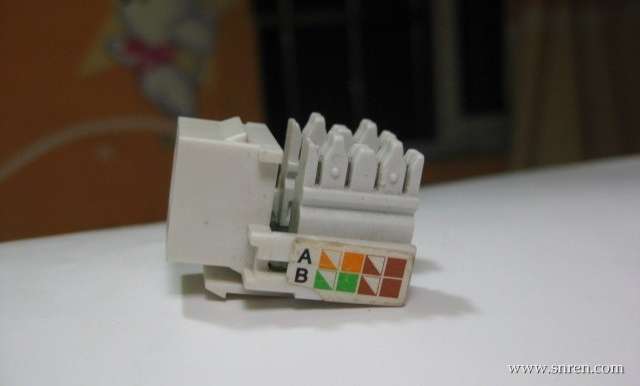

模块的水就更深了，见到过有些水电工买南方市场那种假AMP的模块，我看上去只值2，3块钱，但是因为搭上了高科技，所以就卖个20多一个，要知道20多，可以买到正宗的TCL超五类模块+面板了，后者的用料可不是前者所能比的。
安装上就根据工人的手艺而千差万别了，有不会装干脆不装的，只把面板往上一盖，反正验收的时候还不好测试网络呢，等到用的时候业主您再单独找人吧。有不会装瞎装的，把8根线不管3721往模块上一打的，反正业主您也不懂，就别检查我懂不懂了。不过也有师傅手艺好的。
模块的价格，如果是TCL的超五类，超五类的大概在13，4块钱一个，带上面板，在20左右一个，如果是天诚的，大概一套在17，8块吧。

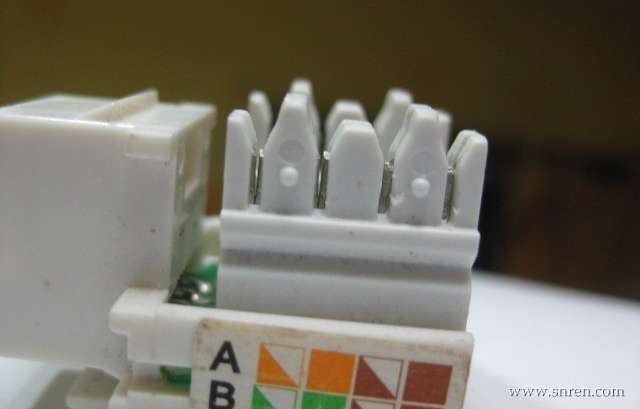

材料上不多说，光从侧面可以看到四个卡槽，卡槽里面有两片金属片，中间有一个很小的缝隙，当线卡进去的时候，金属片撕开塑料外皮，将铜芯紧紧夹住。
但是不知道TX们有没有仔细看，这两个金属片的上边沿是平的，也就是说，如果网线架在其中一个金属片上，那么就会压不下去，我见过几次压不下去，用蛮力，最后不是把最边上的塑料弄断，就是压线钳滑脱后戳到安装人员的手。

下面再发一个TCL六类的模块给大家看一下

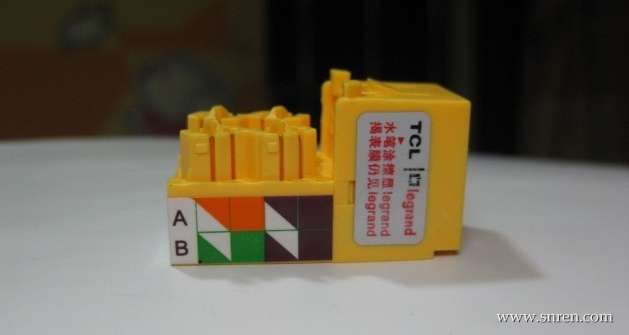

上面清晰的标注了品牌，TCL-罗格朗，并且也像上面的假AMP一样标了色标，色标分别写上A,B。这里插一段，说说A,B是什么意思。
非屏蔽双绞线用作网线的时候，在综合布线中无非就是在线的端头安装两样东西，一个是网络头子，也叫水晶头，学名RJ45头，还有一个就是介绍的模块，不管是接水晶头还是模块，都有两种连接方法，名称为T568A和T568B，做综合布线的就习惯说打A还是打B。其实两种没有哪个好哪个不好的说法，为什么分两种呢，又要说出好多了，什么DTE啊DCE啊，就不细说了，反正分两种就是为了区别直连线和交叉线的。直连线两头做同一标准，用来连接交换机和我们的电脑网卡；交叉线两头做不同标准的，用来连接电脑网卡和电脑网卡，或者交换机或交换机。

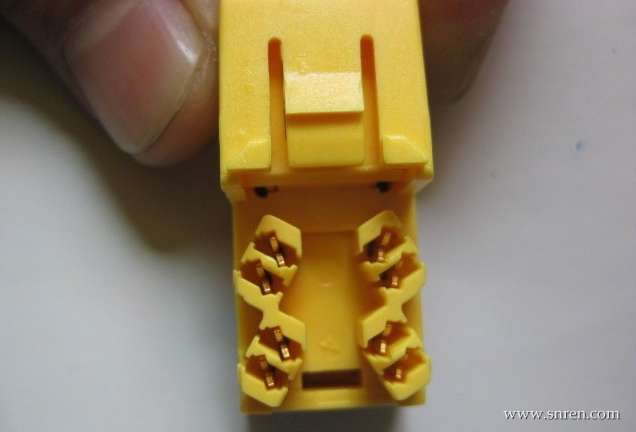

同样的我们先来看一下TCL的铜片设计

TCL的设计，金属片的上口是带倾斜的，不用担心线下不去了，还有就是当线卡进去的时候线的方向和金属片的方向是有角度的，这样拨开外皮的是金属片的边缘90度角，更确保了铜线的连接可靠。

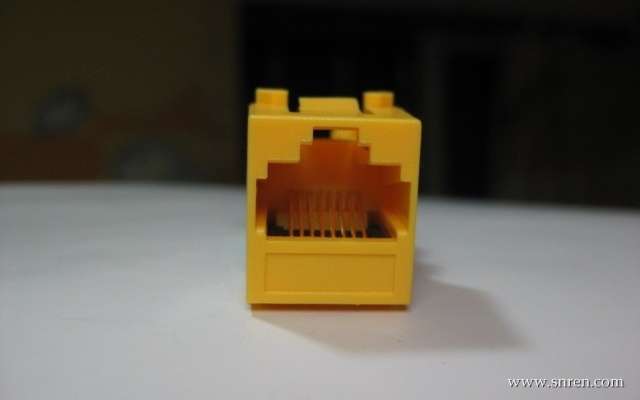

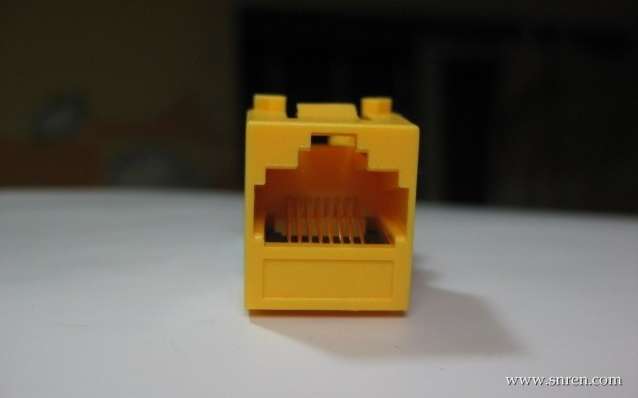

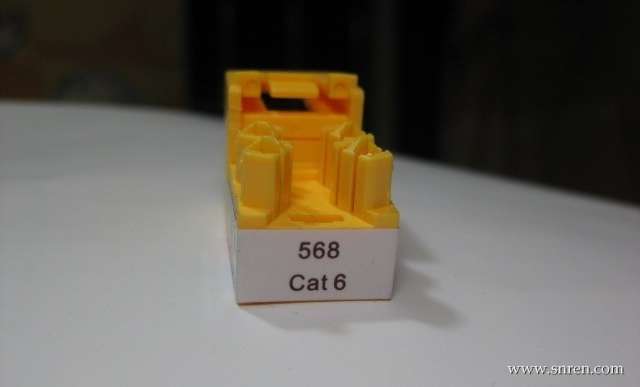

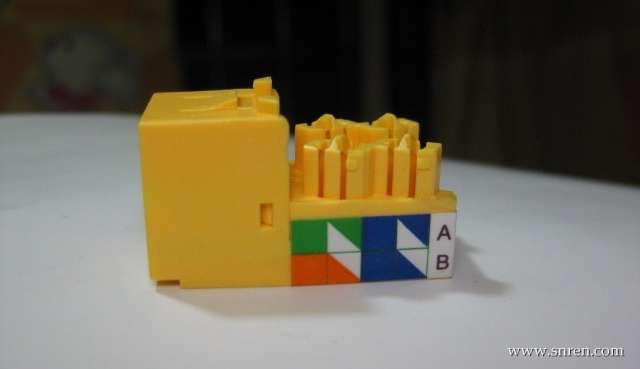

下面是TCL模块的各个方向的照片，大家可以用来和上面的假AMP比较一下



三、智能弱电箱
不知道用这个东西的人多不多，其实是个好东西，以后检查的时候方便多了。集电话，网络，闭路电视于一体，连小交换机都可以放里面，这是一个缩微版的机柜了。
