作者：佚名
场景简介：本次教程案例场景选择了现代风格的客厅来制作晚间气氛的效果，和白天的表现有所不同，因为晚间的表现需要用大量的灯光，所以需要的渲染时间也会有所不同。白天的灯光少，GI计算的时间就比较短，渲染时间也就随之变少；而晚间的灯光多，GI计算的时间就会比较长，渲染时间相对而言也就会随之增加。
在本次教程案例中，采用的是VRay物理相机，运用了不同的VRay灯光类型结合“光度学”灯光来进行设置，对场景进行表现。
本次教程案的最终效果如图所示。




恕

一、渲染前的准备

1、创建摄像机

（1）打开场景文件后，在场景顶视图创建一个VRay物理相机，确定相机在场景中的具体位置，如图所示。




VRay物理相机在顶视图中的位置

（2）然后切换到前视图中，调节相机在场景中的高度，如图所示。



VRay物理相机在前视图中的位置

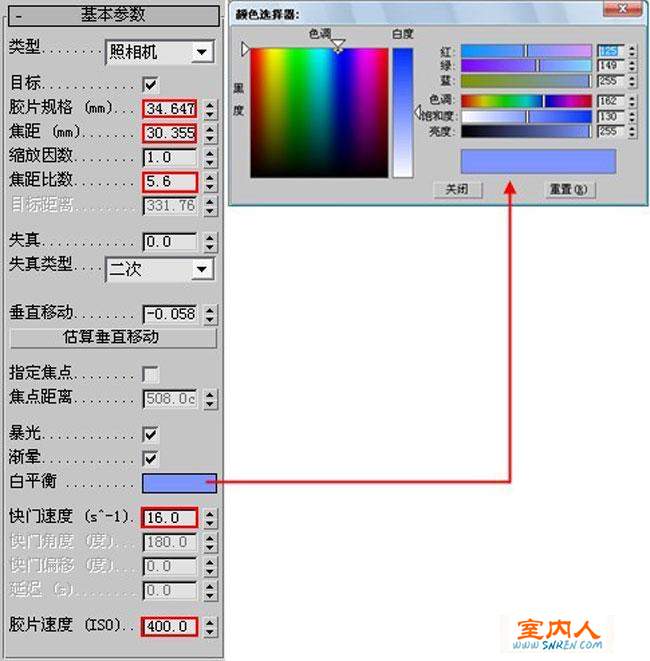

（3）确定好相机的具体位置以后，开始设置相机的具体参数。设置相机的“胶片规格”为34.674，焦距为30.355，焦距比数为5.6；

因为是表现晚间的气氛所以这里的快门速度不要设置的太高，因为快门速度是控制相机的进光时间，值越大，进光时间就越小，图就越暗；反之值越小进光时间就越长，而图就越亮。这里设置快门速度为16，因为是晚间，需要相机进光时间稍微长一些才能使得到的图像亮一些。胶片速度为400，它指的是ISO感光系数，值越大图就越亮，在白天适合用较小的胶片速度，而晚上需要使用较大的胶片速度。如图所示。



VRay物理相机的参数设置

技巧与提示：这里在白平衡的颜色设置上给了一个蓝色，是为了平衡场景中的大量的暖黄颜色，让画面得到一个正确的色彩效果，正如在表现白天的时候会适当加以颜色来平衡白天的光照效果，具体的原理是跟实际的相机一样的，大家可以参考相关的“摄像机与摄影”之类的资料，对此就不再详解了。

恕

（4）设置好参数以后就需要对画面进行比例的固定，画面比较宽阔，我们选择横构图方式来表现场景，设置宽度为500，高度为330，然后将图像的尺寸进行固定，如图所示。



固定图像尺寸比例

最后来看一下VRay物理相机的视图效果，如图所示。




VRay物理相机的视图效果

2、模型的检查

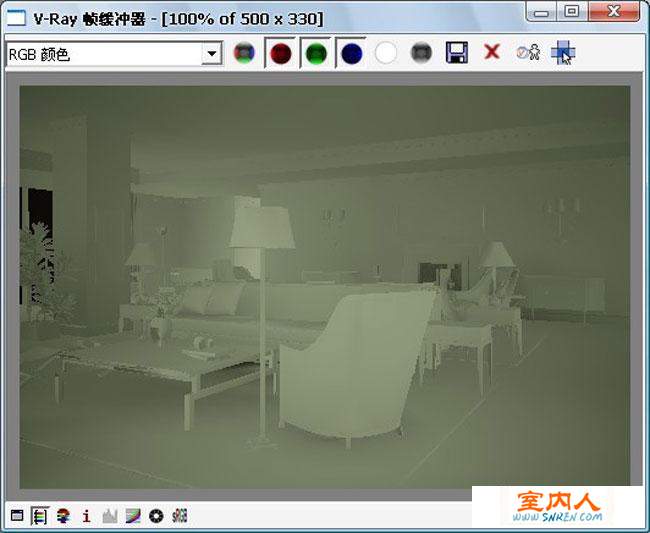

完成相机的设定以后就需要对场景中的模型做一次检查，看看模型是否有问题。具体的检查方法在这里就不再讲述了，最后测试的结果如图所示。




模型检查的结果

从检查的结果来看，模型没有出现漏光、破面等其它不好的现象，那么，我们就可以对场景进行材质的制作了。

恕

二、材质的设定
这里还是将场景中的材质划分为两个部分，一个是墙面、天花和地板等主体材质，另一部分是家居材质，如沙发、茶几、地毯等。

1、大体材质的设定：

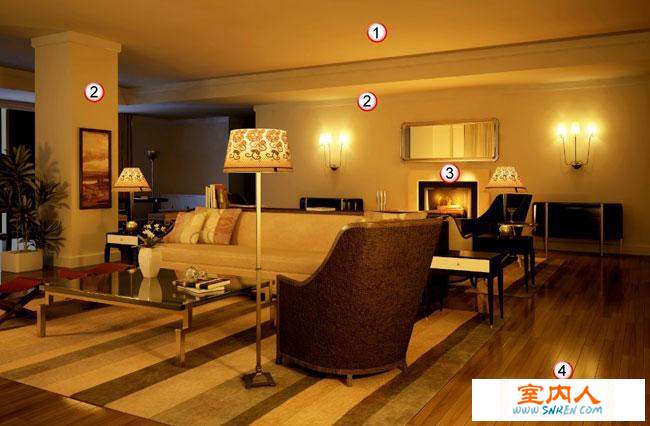

和前面的章节一样，给场景中的材质进行了标号，根据标号来进行逐一的讲解，材质编号如图所示。




主体材质的编号

（1）天花材质的参数设置

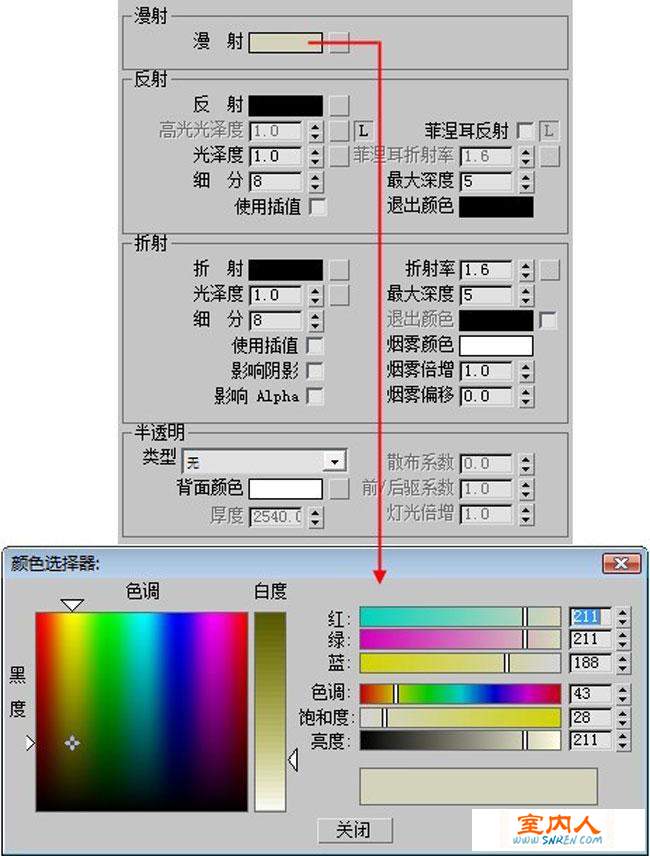

天花的材质参数设置比较简单，只需在漫反射通道调节颜色即可，如图所示。




天花材质的参数设置

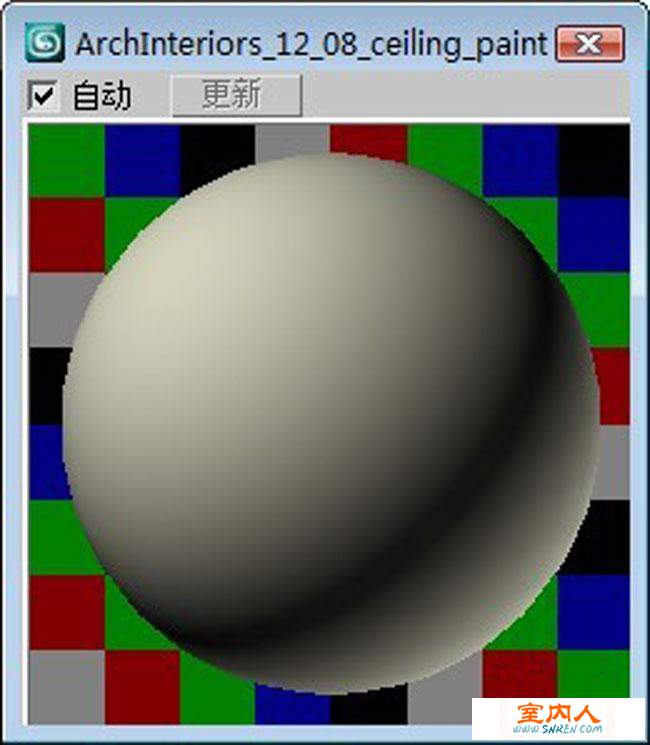

天花材质的材质球效果如图所示。




天花材质的材质球效果

恕

（2）墙面材质的参数设置

墙面材质和天花材质是差不多的，只是这里对墙面增加了微弱的反射效果，在漫反射通道中设置它的颜色灰度值为50，可以让墙面具有微弱的反射效果；

设置它的光泽度为0.7；因为是晚间，为了不使墙面产生过多的杂点，这里设置它的细分值为20。如图所示。




墙面材质的参数设置

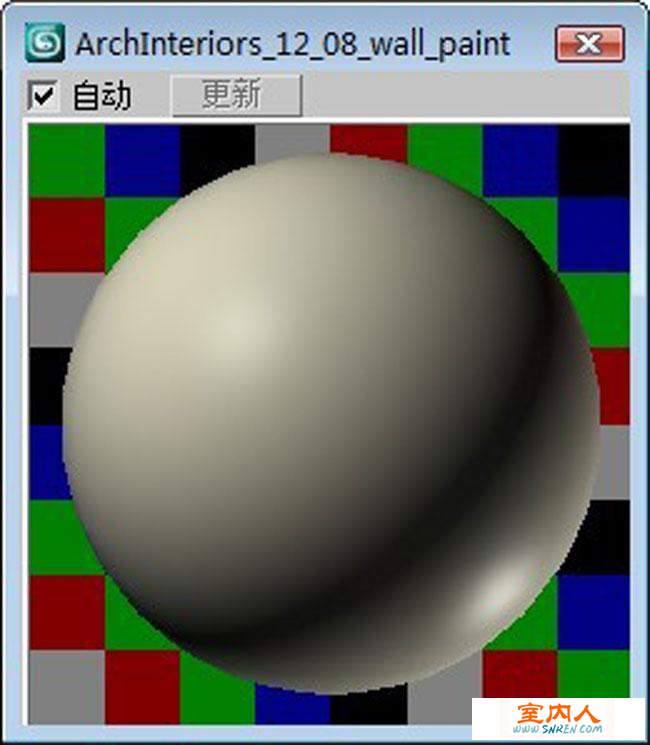

墙面的材质球效果如图所示。




墙面的材质球效果

恕

（3）壁炉外砖材质的参数设置

在漫反射通道中添加一张石材的纹理贴图，用来模拟壁炉的外砖面效果；

为了让它有较强的反射效果，在反射通道中设置它的颜色灰度值为168；

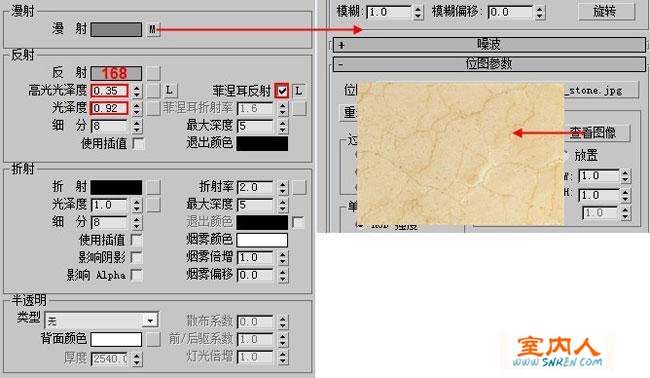

壁炉外砖的表面比较光滑，高光区域也比较大，设置高光光泽度为0.35来表现它较大的高光效果，光泽度为0.92；参数设置如图所示。





壁炉外砖材质的参数设置

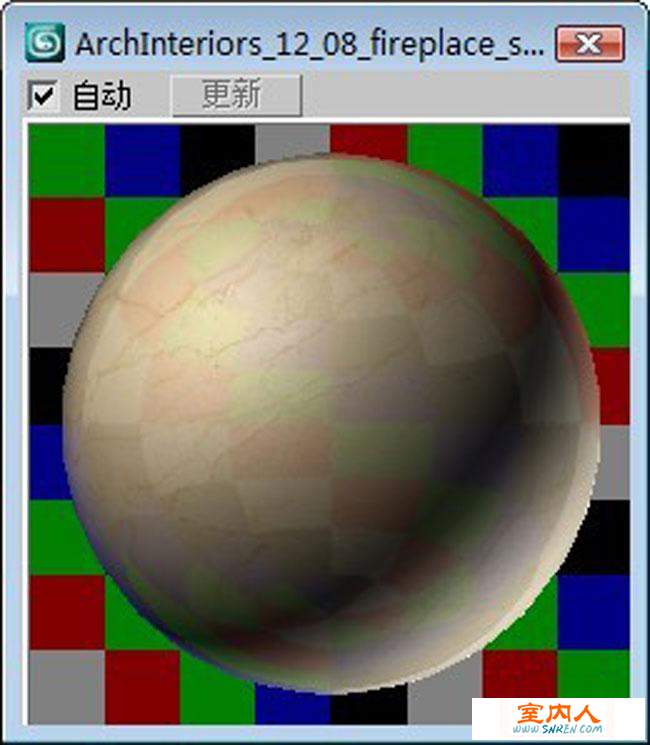

壁炉外砖的材质球效果和渲染效果如图所示。






壁炉外砖的材质球效果和渲染效果

恕

（4）地板材质的参数设置

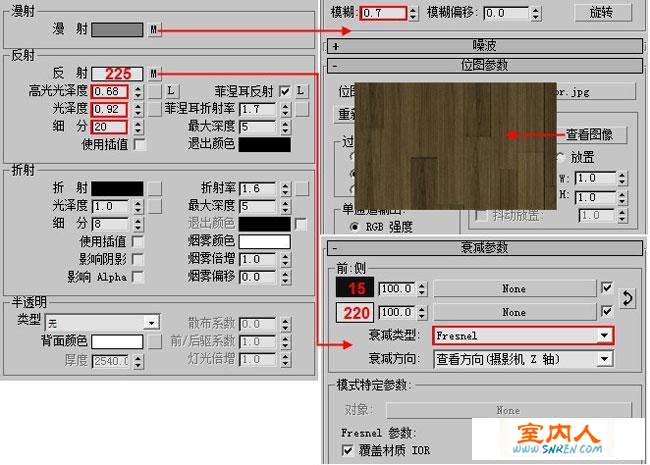

首先在漫反射通道中添加一张木纹贴图来模拟地板的纹理效果，为了得到比较清晰的贴图效果，设置期模糊值为0.7；

地板的反射比较大，所以设置反射通道中的颜色灰度值为225，另外，地板还具有微弱的菲涅耳反射效果，在反射通道中需要添置一张衰减贴图，设置衰减类型为菲涅耳方式；

地板的表面比较光滑，高光不是特别大，设置高光光泽度为0.68，光泽度为0.92；

同时，为了表现出地板材质的细腻效果，设置细分值为20.如图所示。





地板材质的参数设置

因为地板材质在这里的反射不是很强烈，需要把反射值设置为50；

在凹凸通道中设置一张凹凸纹理来表现地板的凹凸效果，凹凸值设置为12就可以了。如图所示。




地板材质的参数设置

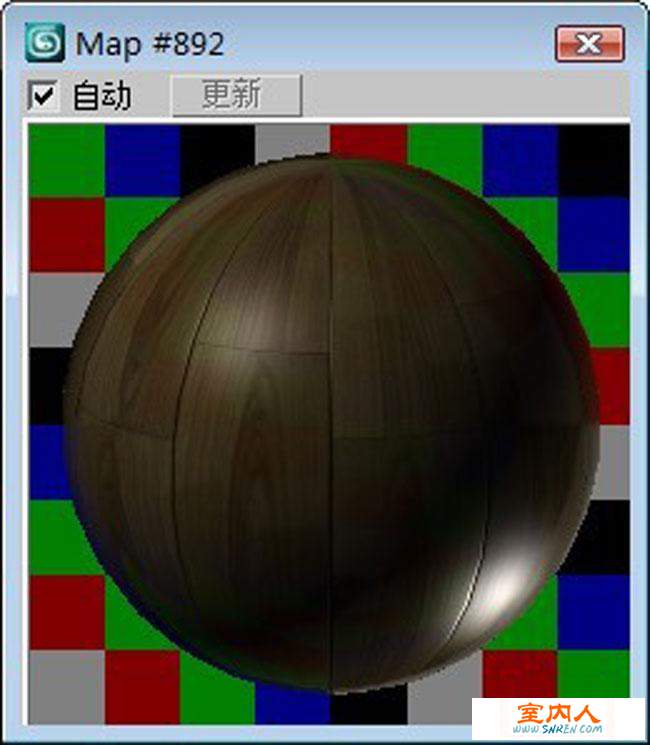

地板的材质球效果和渲染效果如图所示。






地板的材质球效果和渲染效果

恕

2、部分家具材质的设定：
为了便于讲解和大家的理解，这里同样也给家居材质进行了材质的编号，材质编号如图所示。



部分家具材质的编号

（1）座椅材质的参数设置

这里使用3d max自带的标准材质球来表现座椅的效果。

首先在漫反射通道添加一张纹理贴图用来模拟座椅背面的纹理效果，它离相机比较近，所以需要很清晰的贴图来进行表现，设置其模糊值为0.01；

在自发光通道中添置一张衰减贴图，设置衰减类型为朝向/背离方式；

它的高光不是很大，高光级别设置为25，光泽度设置为45就可以了。如图所示。





座椅材质的参数设置

在凹凸通道里面添加一张凹凸纹理用来模拟座椅背部的凹凸效果，凹凸比较大，这里设置的凹凸值为200。如图所示。




座椅材质的参数设置

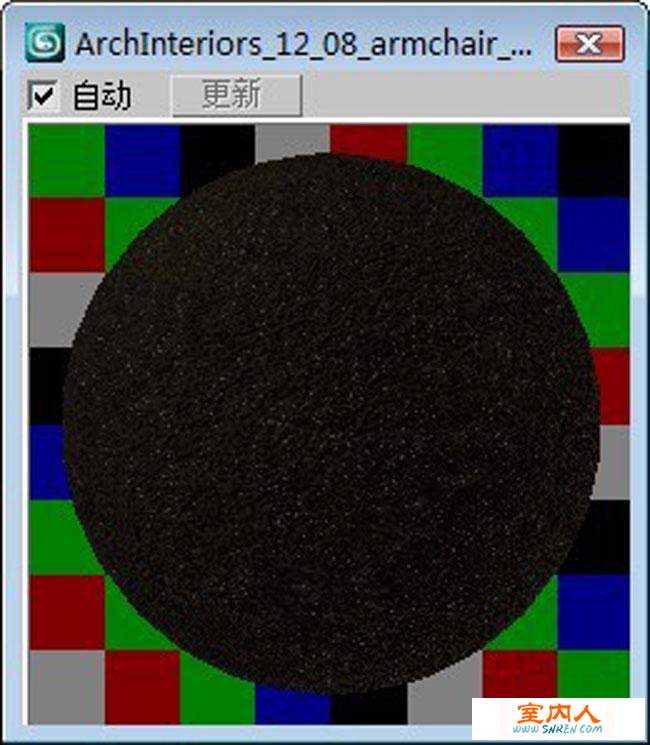

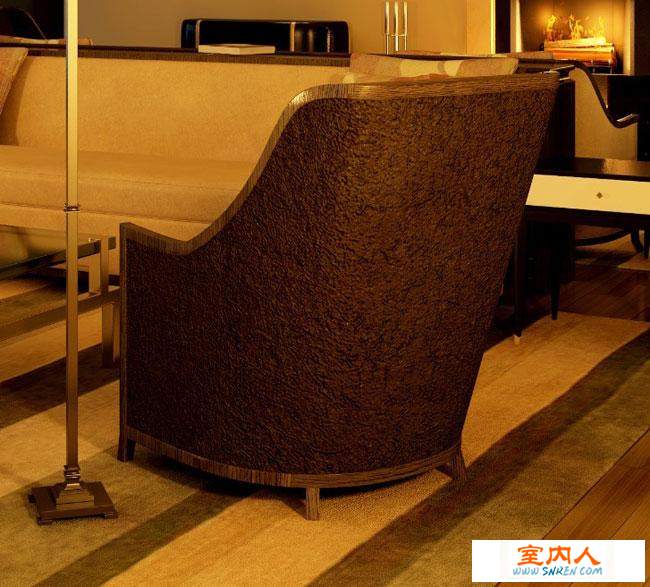

座椅的材质球效果和渲染效果如图所示。






座椅的材质球效果和渲染效果

恕

（2）抱枕材质的参数设置

在漫反射通道设置一张抱枕的纹理贴图，同样为了得到比较清晰的效果，设置模糊值为0.5；

抱枕材质的反射具有衰减效果，所以在反射通道里面添置一张衰减贴图，并设置衰减类型为菲涅耳衰减方式；

它的高光区域相对来说还是比较大的，设置高光光泽度为0.63，设置光泽度为0.78，如图所示。




抱枕材质的参数设置

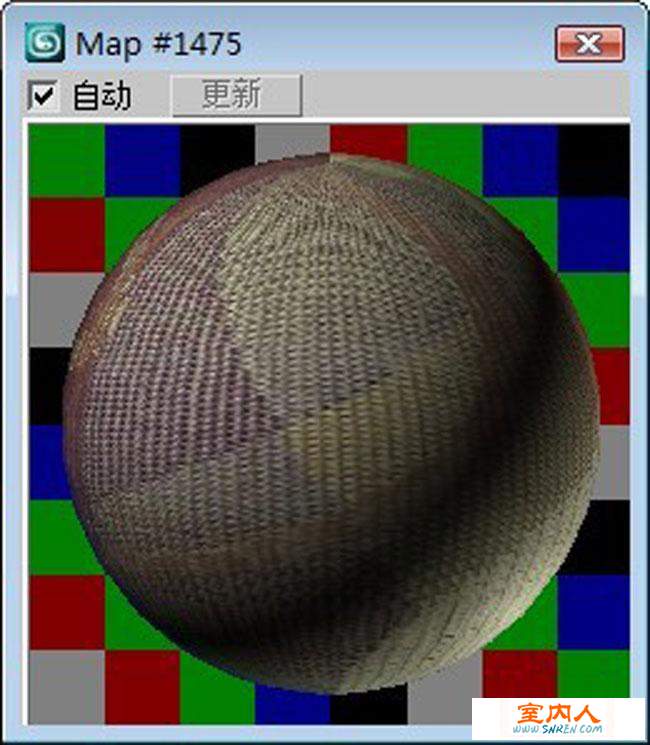

抱枕的材质球效果和渲染效果如图所示。






抱枕的材质球效果和渲染效果

恕

（3）茶几玻璃材质的参数设置

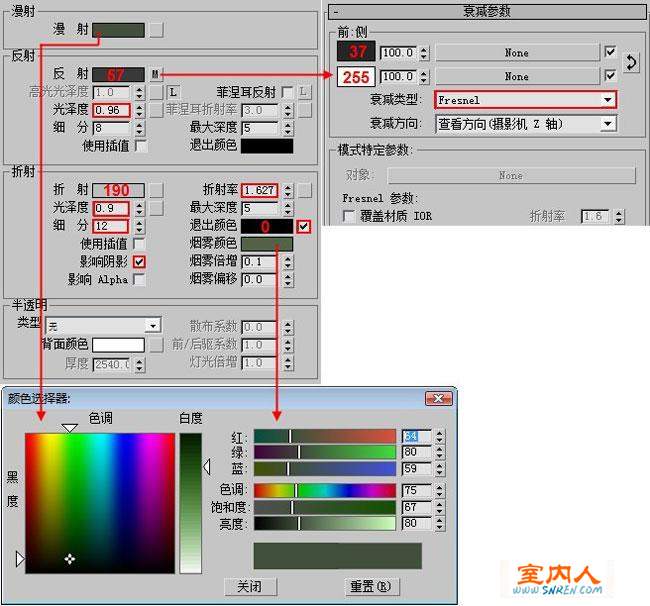

茶几玻璃的颜色为墨绿色，所以设置漫反射和烟雾颜色都为一个墨绿色；

它的反射也具有一定的衰减效果，在反射通道添置一张衰减贴图，衰减类型为菲涅耳方式。因为玻璃比较厚，它会有一些较大的反射效果，这里设置反射通道中的颜色灰度值为57来表现它相对比较大的反射效果；

玻璃表面比较光滑，设置它的光泽度为0.96；玻璃还具有比较强烈的折射效果，首先设置折射通道中的颜色灰度值为190，设置折射的光泽度为0.9，这里需要注意玻璃的折射率为1.627，最后还要勾选“影响阴影”复选框，这样才能更好的表现出玻璃的感觉。具体参数设置如图所示。




茶几玻璃材质的参数设置

茶几玻璃的材质球效果如图所示。




茶几玻璃的材质球
