[转帖]autocad平面技巧升级

MarK*K · 发表于 2003-11-27 23:04:00

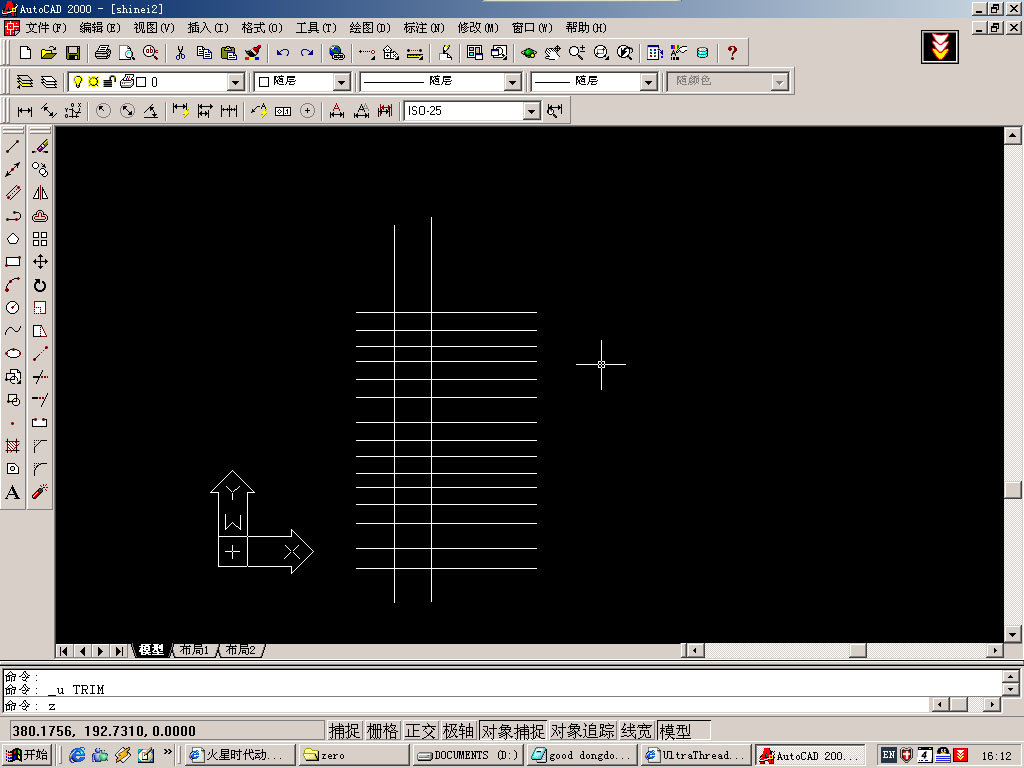

1、f键的妙用如图场景中，我们想减去两条竖线之间的所有线。

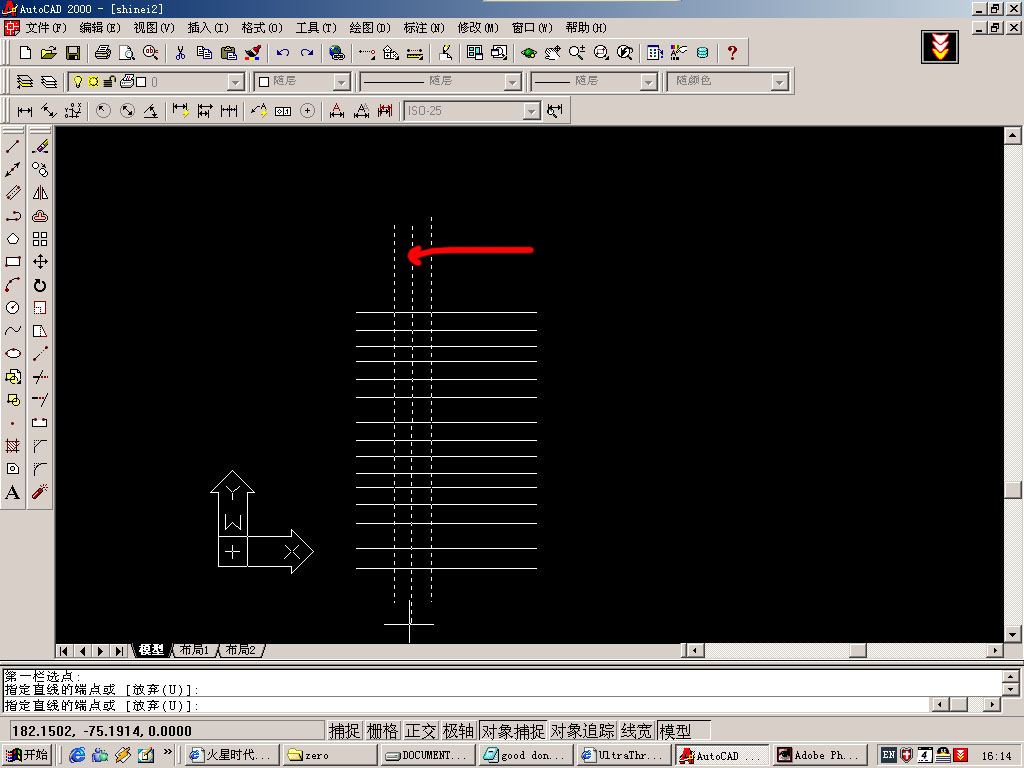

键入tr[空格]f[空格]拉出如图竖线

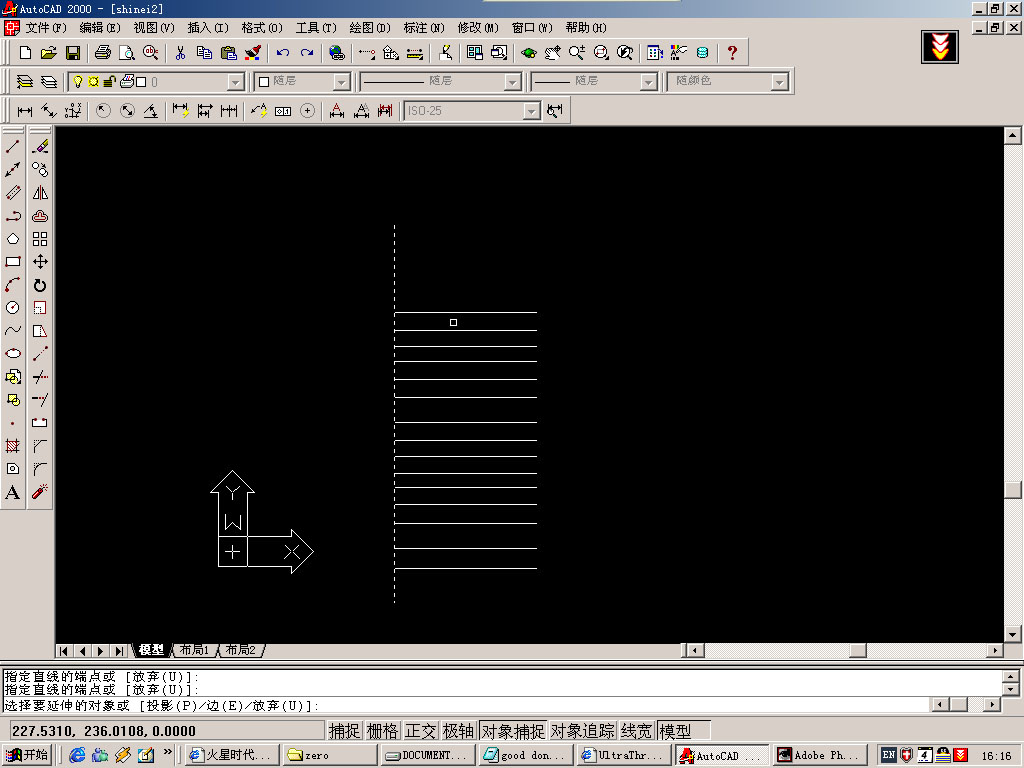

看，一下搞定了

不仅是TRIM，EXTEND也可以如此操作

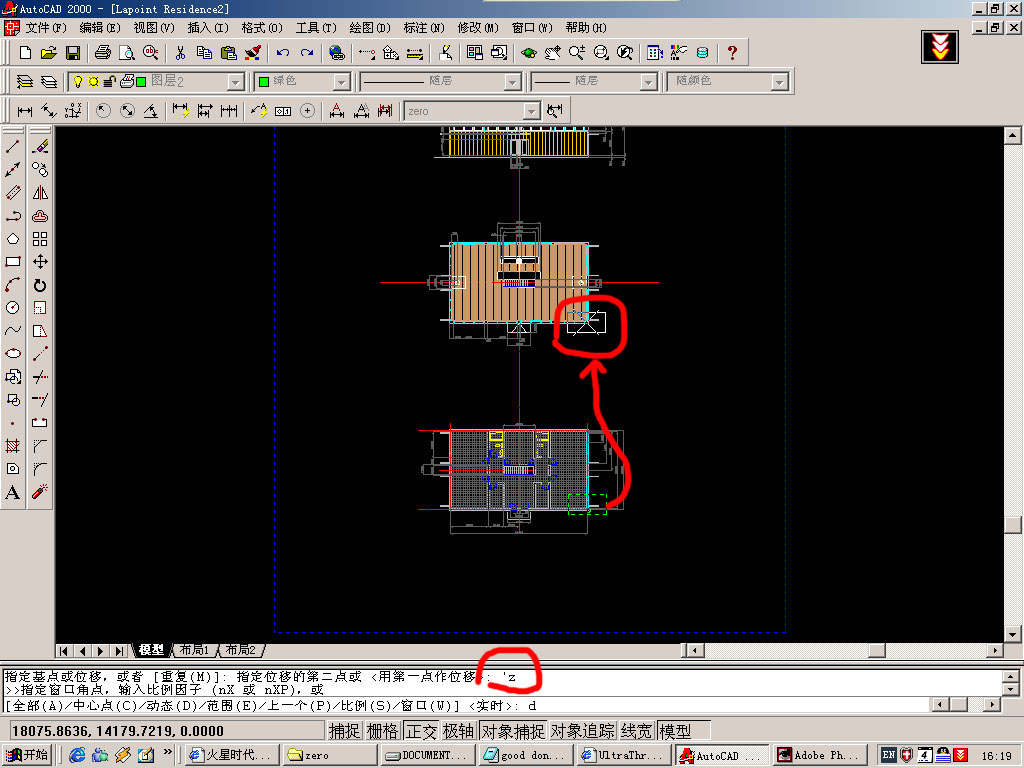

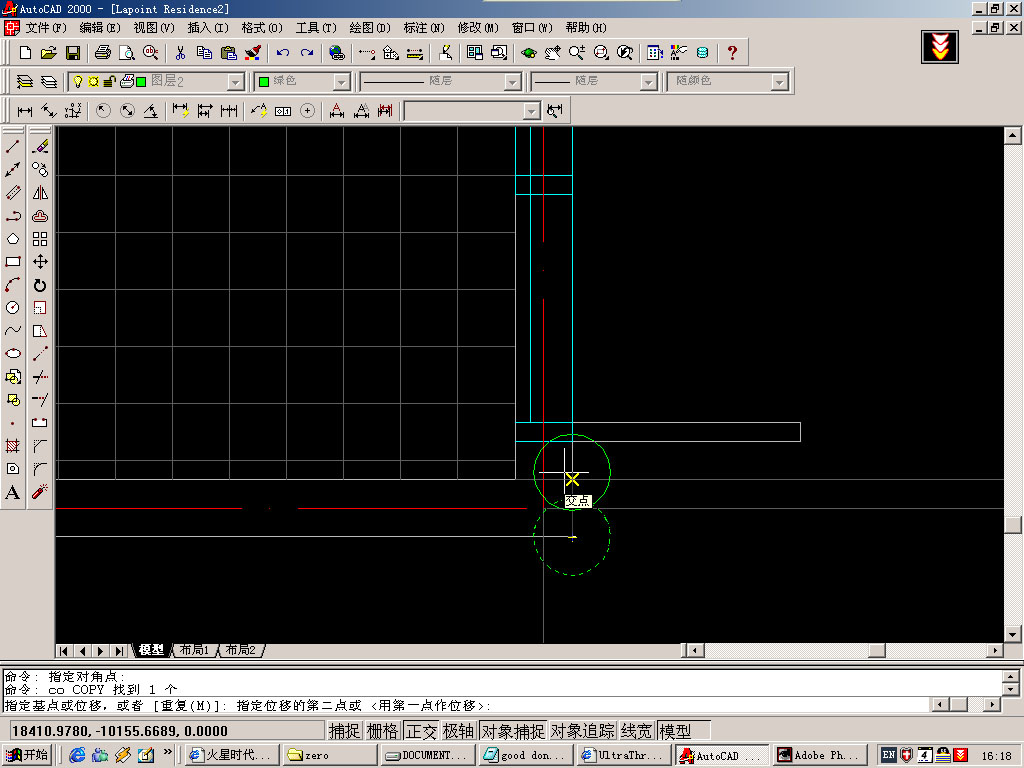

2、 “ ' ”键的妙用如果我们要在大场景中捕点复制或移动物体入图

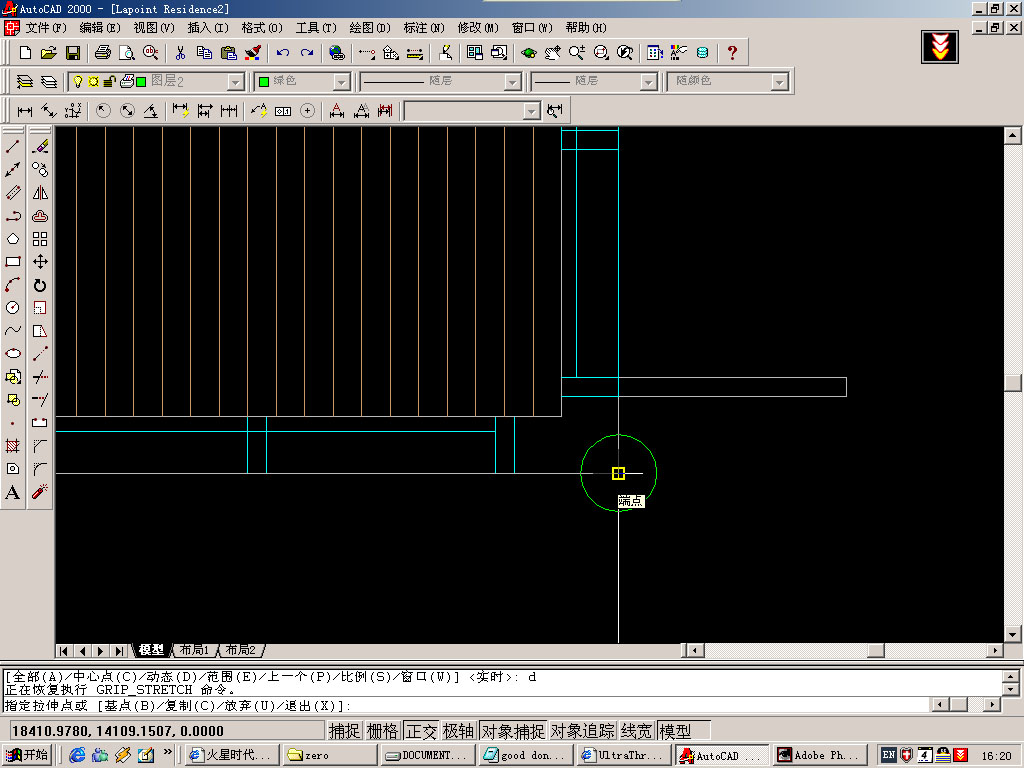

CO[空格] ' Z[空格]D[空格]

行了

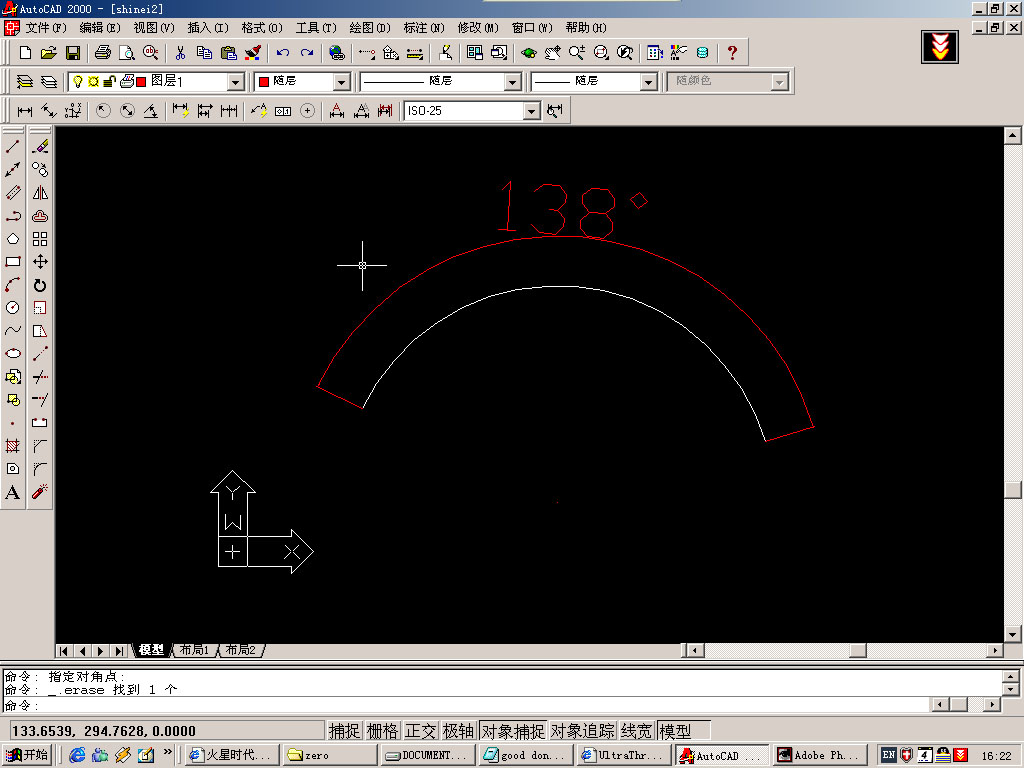

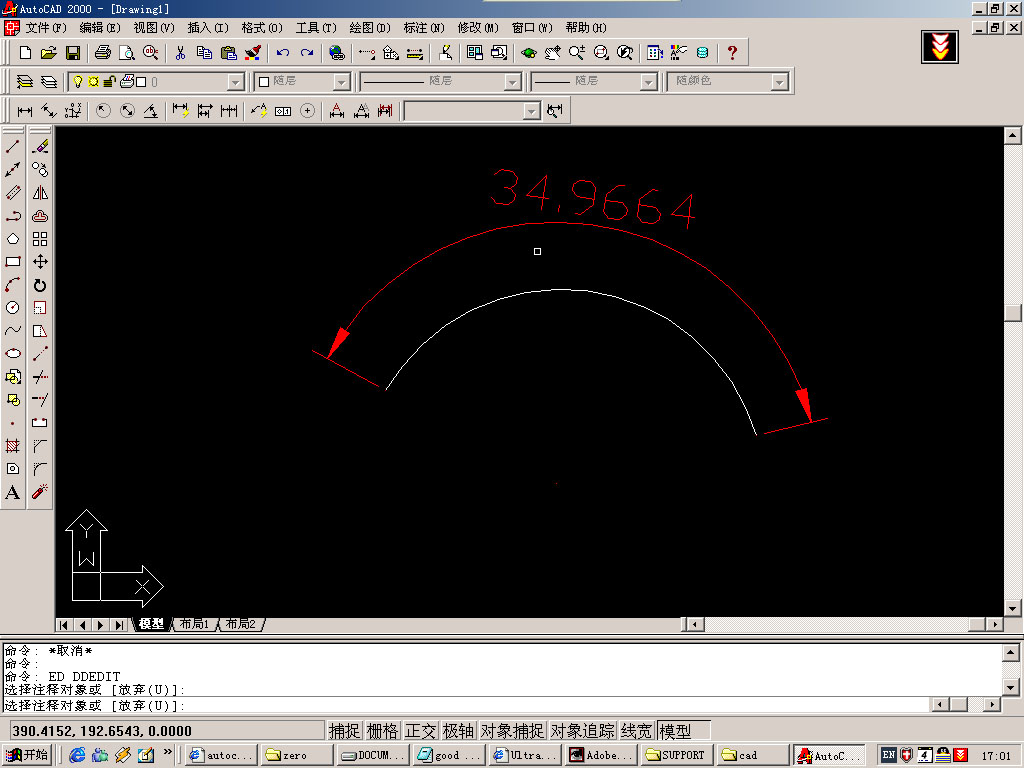

大家应该看的出来“ ' ”键的作用就是暂时中止一个命令，在其间加入一个其他命令，完成该命令后再继续上一个命令。　　3、标注弧长入图先用标角度工具标一个角度

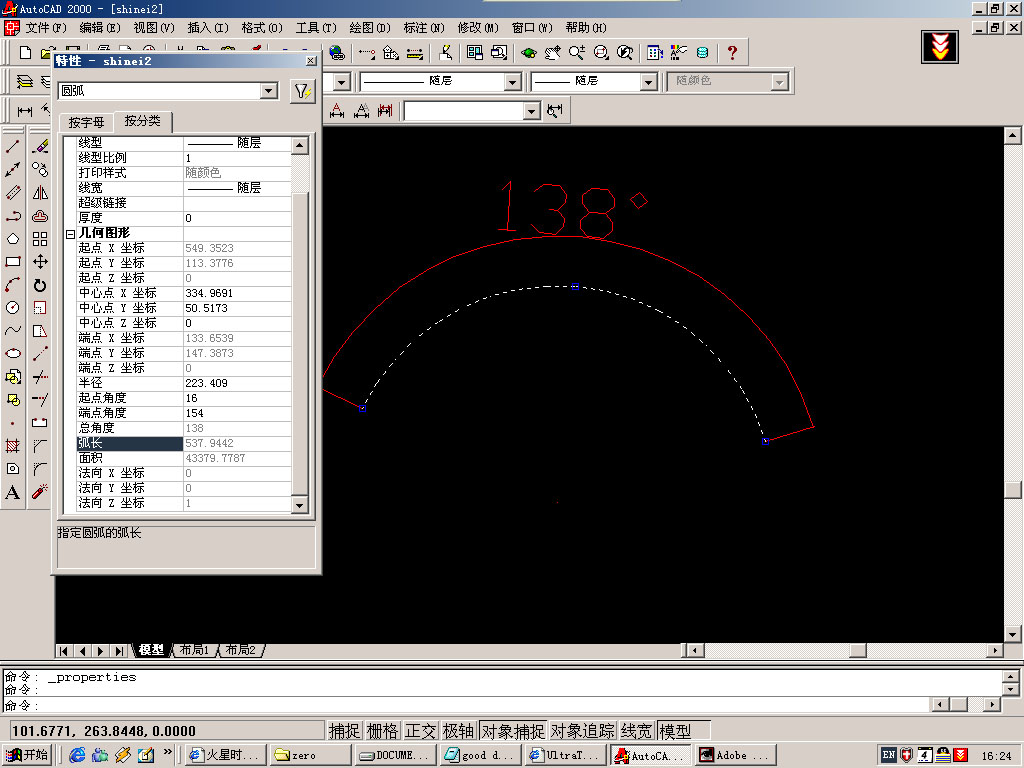

选择弧线，修改/特性看，弧长值在这里

选择标注ED[空] 删除<>号，键入弧度值其他无法直接标注的线型也可按此法解决。

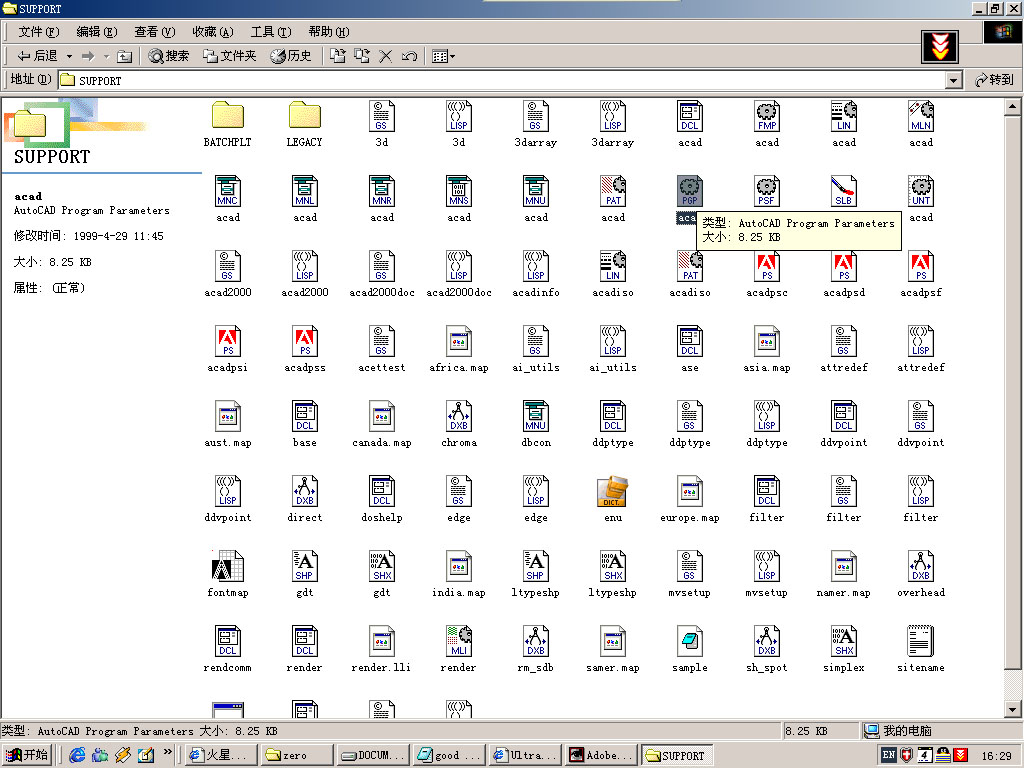

4、快捷键不求人WINDOWS目录下找到PROGRAM FILES\ACAD2000\SUPPORT\ACAD.PGP

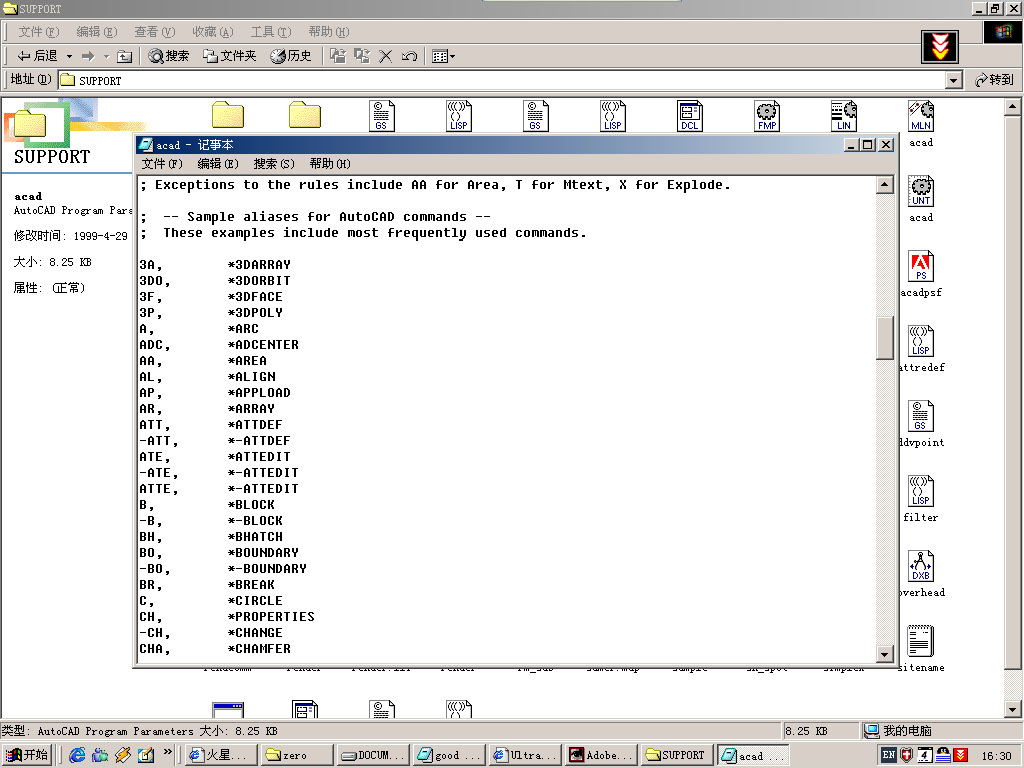

双击打开，看这是什么？CAD全套快捷键

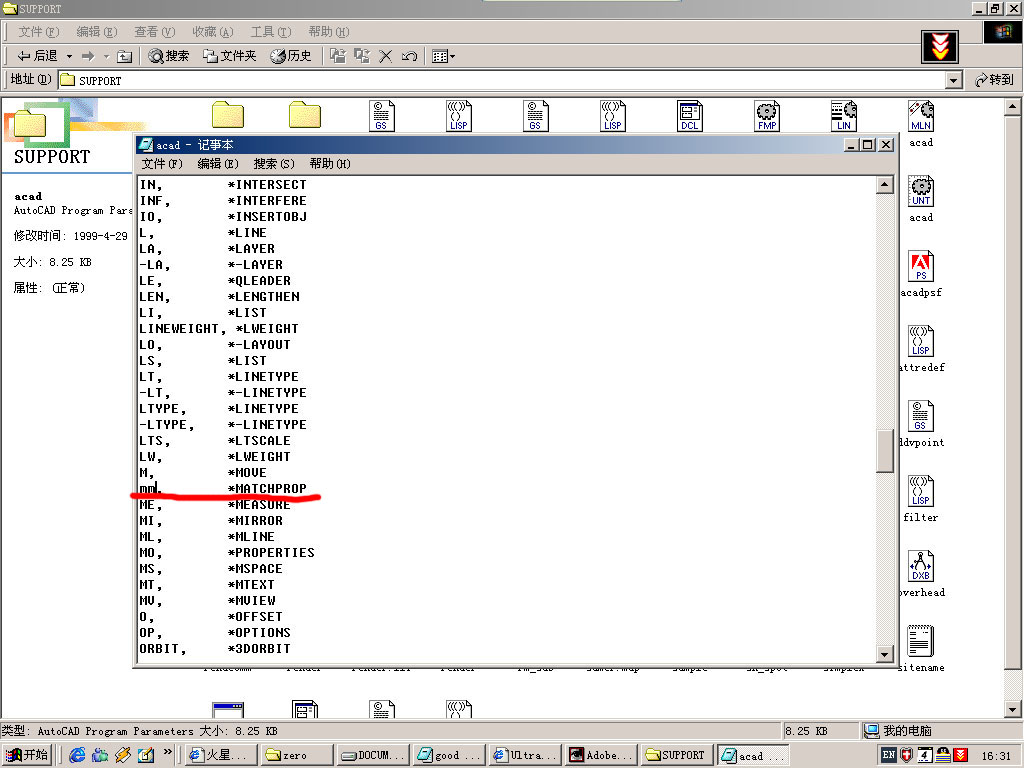

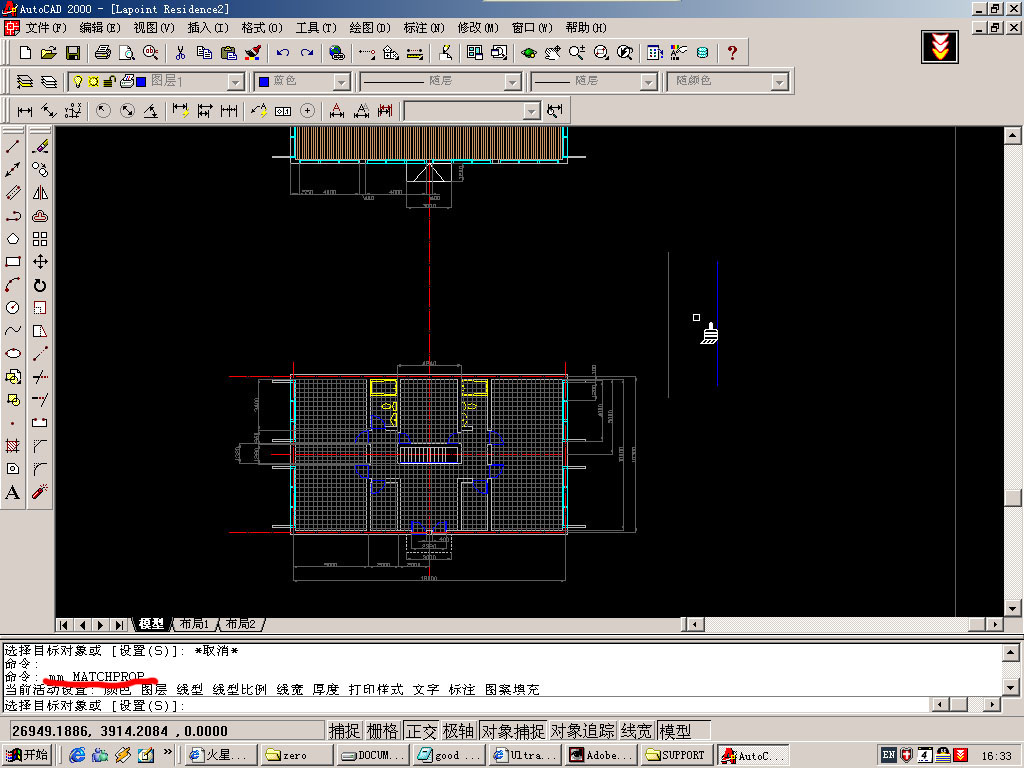

还可以修改，如图，我把MATCHPROP的快捷键改为MM，保存。

启动CAD看可以了

啊哲 · 发表于 2003-11-30 15:07:00

不错哦，精华1~

张月严严 · 发表于 2003-12-1 14:50:00

冷风景 · 发表于 2003-12-23 00:26:00

经验之谈 OK

erensky · 发表于 2004-2-13 18:39:00

蓝莹 · 发表于 2004-7-5 13:27:00

啊福哥 · 发表于 2004-7-8 09:38:00

精华，在发点初学者的的教材．我觉得如果初学者看这个看不懂！

zhangmouse · 发表于 2004-7-24 09:01:00

Good Voer

H00H00 · 发表于 2004-7-27 12:55:00

谢谢

lone-lee · 发表于 2004-11-19 11:52:00

精品
