第一例：CAD布局功能实例讲解
巧用中望CAD的布局功能，能让你大大提高打印出图的速度和精确度。
    很多刚入门的CAD绘图师不知道布局功能的用途，打印出图基本靠在模型空间里面使用打印命令。然而模型空间出图有个很大的弊端，一般一次出图后不用修改图纸的情况很少，设计师会在出图后核对、修改，然后在CAD当中对图纸进行改进，然后再出图，再修改，有时要来回这样几次，那么再出图的时候，在模型空间里打印，又要重复地设置打印的设备、纸张大小、打印范围等等原先已经设置好的配置，有些麻烦。布局功能在这方面就有优势，打印前先把布局设置好，这样保存的图纸会把布局里的打印参数全部记录下来，下次出图的时候就会很方便。当然布局功能不仅限于此，下面用一个例子说明如何使用布局。

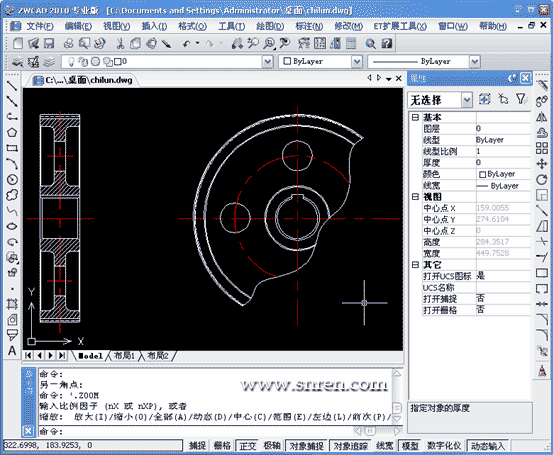

    首先，在模型空间绘制产品图，绘图一般是按1：1的比例，这样即方便绘图，也方便后面的图纸比例的计算。下图是一个齿轮图，图中绘制了齿轮的两个视图。

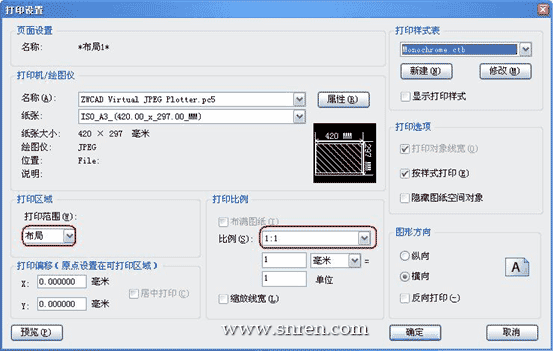

在绘图区下方选项卡中选择“布局”，可以任选一个，也可以自己新建一个，然后运行菜单命令“文件——页面设置”，弹出页面设置管理器对话框，里面默认为当前布局。选择修改，弹出界面如下图，对当前页面设置进行配置。该配置方法与打印命令很相似，需要注意两点：打印范围选择布局，打印比例设置为1：1。

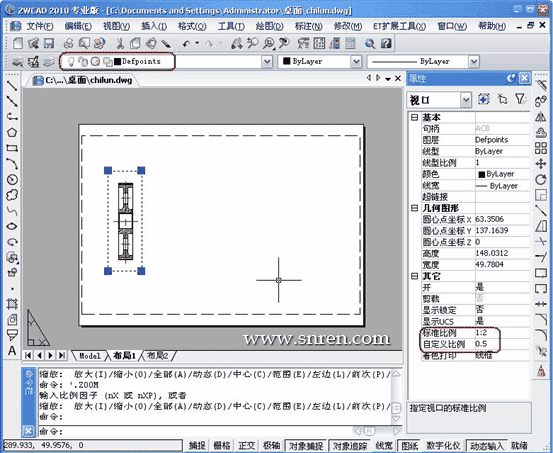

这时在布局界面中显示的白纸就是与真实大小一样的了，一般情况下布局里会自动有个视口，选中该视口，在属性栏里更改比例为1：2，这样设置的目的就是说这个图形在打印出来的图纸上的比例就为1：2。然后利用视口的夹点，把需要显示的图形放在视口中，在拖动夹点的过程中，视口的位置会发生变化，可能不是你想要的位置，那么用move命令移动视口，调整到理想的位置。最后把视口放到不能打印的层，这里是放到了Defpoints层，这样在打印的时候，不会把视口范围的这个方框打出来。

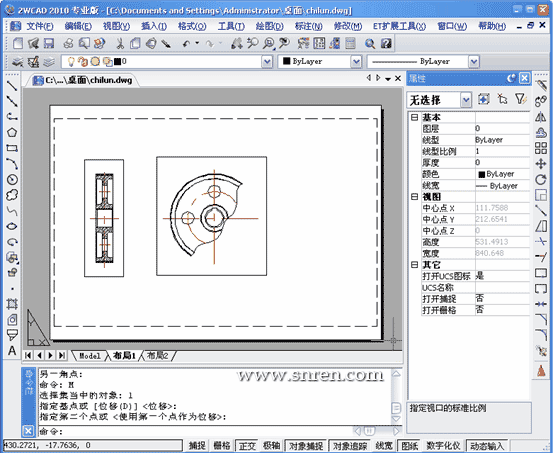

接着，运行菜单命令“视图——视口——一个视口”，在该布局上新建另一个视口，同样方法，把需要的另一个图形也调入到布局中的合适位置，如图。

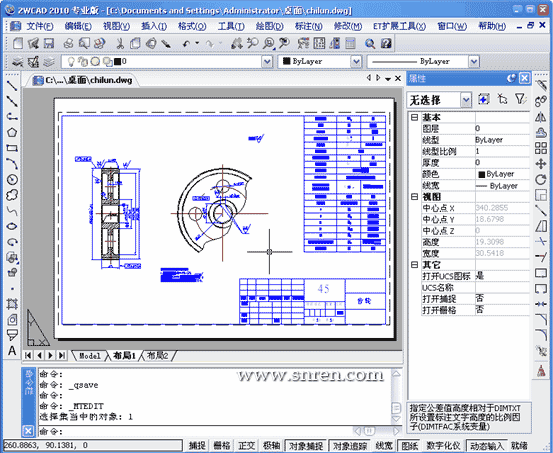

最后在布局中对该图纸进行标注和图框的绘制，下图中蓝色的部分。标注尺寸的时候，标注样式里尺寸的比例值为1就可以，因为视口的比例设置为0.5，那么在标注的时候软件会自动根据视口的比例来换算标注比例应为2。同时需要注意的是所有的布局内的图形都不要超过白纸上的虚线，虚线就是实际可打印的范围，一旦超出将无法打印出超出的部分。



  这张图纸就设置完成了，保存后，需要打印，就在该布局下点击打印命令，直接确认出图就可以了。当在一个文件里有多个图纸的情况下，可以设置各个图纸对应的布局，一个布局一张图，出图清晰明了并且可以适合多次打印。这里介绍了平面绘图中布局的基本的用法，用好这个功能，打印出图会更精确更快速。

火车头

第二例： AutoCAD中“布局”的使用
AutoCAD的2000版本以后对布局（layout）的功能有了较大的改进，后来的2002以及2004都沿用了这种方便的功能。但是还是有很多的用户在模型空间中完成打印，一旦掌握了布局的特殊功能，相信很多朋友会放弃在模型空间中打印。

一、布局（图纸空间）与模型空间的比较
　　模型选项卡可获取无限的图形区域。在模型空间中，按 1:1 的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。设置布局时，可以通知 AutoCAD 所用表的尺寸。布局表示图形表。此布局环境称为图纸空间。　　如果模型有几种视图，则应当考虑利用图纸空间。虽然图纸空间是为3D打印要求而设计的，但对2D布局也是有用的。例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。图纸空间是一种用于打印的几种视图布局的特殊的工具。它模拟一张用户的打印纸，而且要在其上安排视图。用户借助浮动视口安排视图。

二、建立布局的步骤
下边我们用一个实际的例子说明布局的几个关键点。

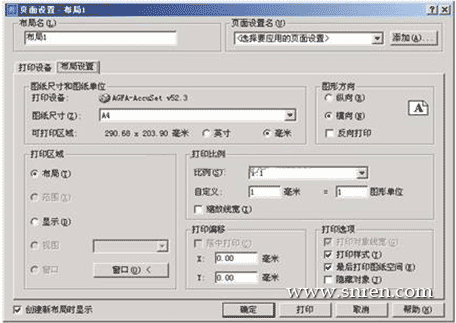

　　在图纸上绘图要先考虑一下比例和布局，而在CAD中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。在模型空间中绘好图之后就可以进行布局的设置了。　　CAD中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。

插入标题栏。

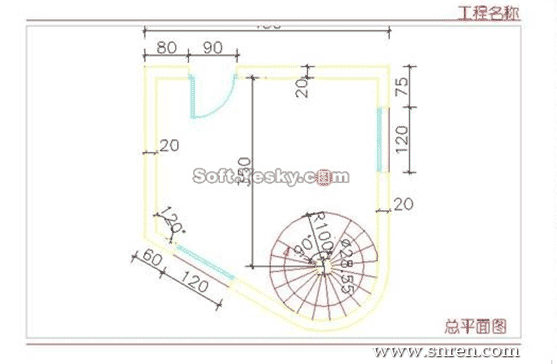

用夹点编辑调整视口的大小，放到合适的位置，如下图。

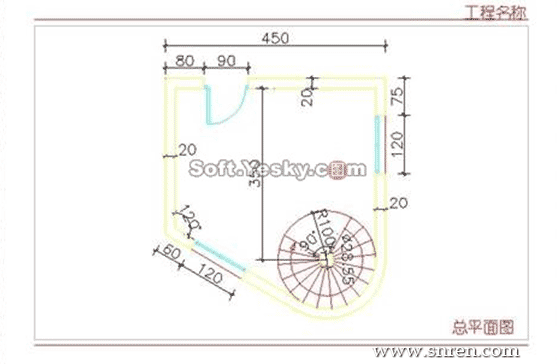

但是我们发现图并不完整，这是由于还没有调整打印比例的原因。

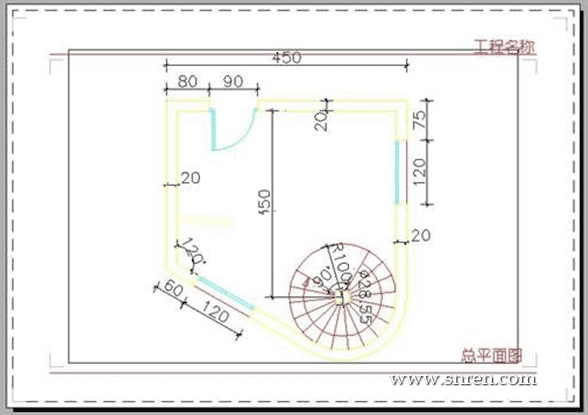

　　建立视口时cad默认显示所有的对象最大化，下面开始调整比例。用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。这里要注意，一定要在输入比例的后边加上xp才是要打印的比例。

视口调整完之后，开始使用打印样式，编辑打印样式表。一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。
　　这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。

三、布局中的几个特殊控制
　　1、不打印视口线的两种办法
　　第一，隐藏视口线图层；第二，可以把视口线的颜色设置为255号颜色，在打印时是无色的。
　　2、Psltscale变量控制图纸空间的线型比例
　　0：无特殊线型比例。按 LTSCALE 命令设置的全局比例因子进行缩放。模型中的虚线长度与视口中的虚线长度一样。
　　1：视口比例决定线型比例。
　　3、视口中图层的控制

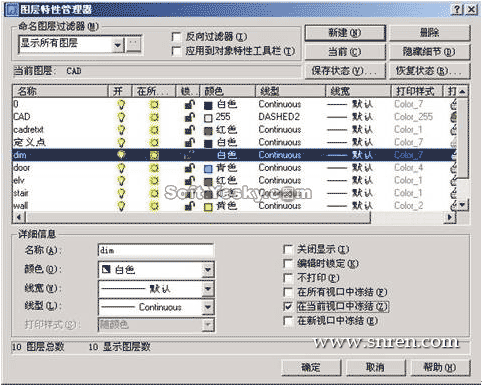

　　如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”。

这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结。这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结其他层再打印来说要方便多了。

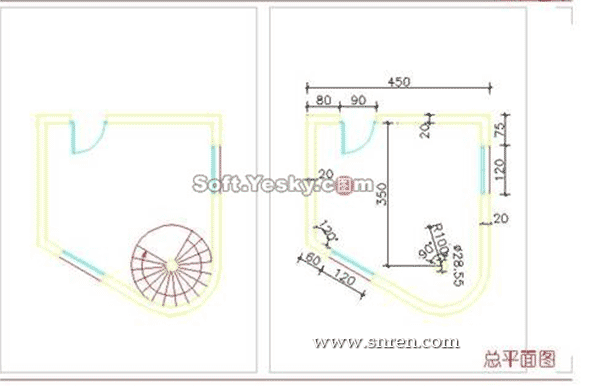

　　请看下图就是在同一个布局中有两个视口，左边视口冻结了标注层，在右边的视口中冻结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表现打印。

4、三维消隐打印功能
　　选中要消隐打印的视口（单击视口线），打开特性管理器，里边有个选项“消隐出图”选择“是”即可消隐出图了。　　当然在布局中还有其它的设置，比如：可以建立多边形视口；在一个布局里可以建立多个视口从不同的观察角度打印出3D的模型，等等。
