H.Q渲染心得之线条清晰篇
作者：ailagh

两年多了，在这里学到了很多，吃水不能忘了挖井人，所以在此特别感谢在这里做出奉献的前辈们！
在网上看见很多朋友头痛于渲染的时候出现漏光现象，通俗一点的说就是线条不清晰有很多污垢，虽然现在网上的教程多的数不胜数，但是关于线条清晰的教程确实太少，或者说缺乏系统或者针对性的讲解。起初的时候我也没搞明白这个问题的关键所在，大多时候渲染的图线条都还算是理想的，可是偶尔也会遇到那么几次感觉灯光、材质、渲染参数的细分都很高了为什么线条还是感觉脏兮兮的。于是乎到个大网站搜索了一遍，都是众说纷纭，搞得一头雾水，后来自己做了个小场景问了个究竟，现在将我个人的心得与大家分享，望各位前辈指点斧正！

猎人

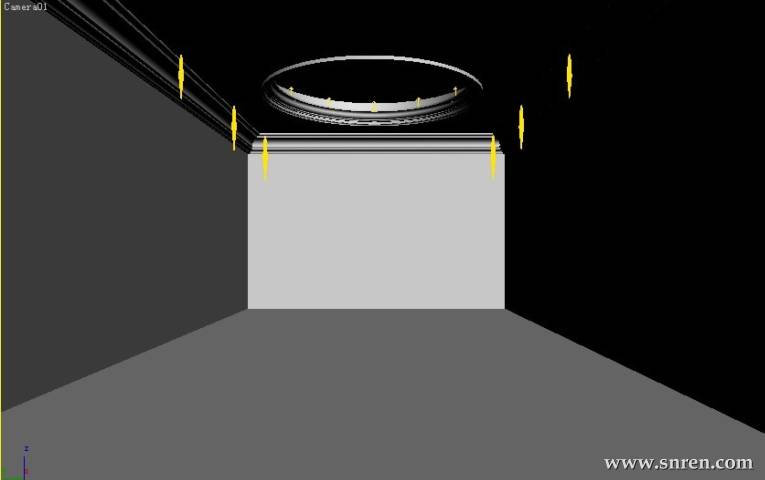

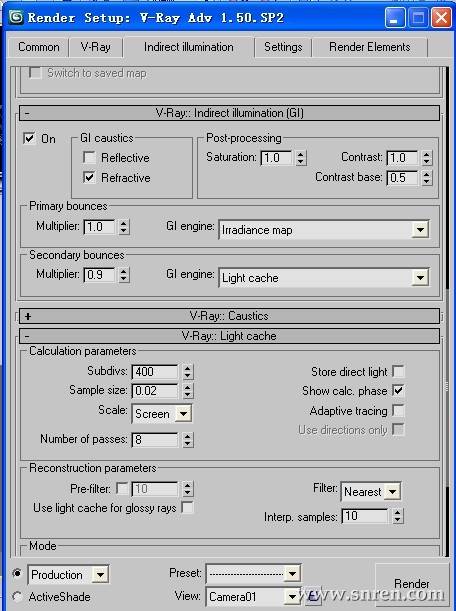

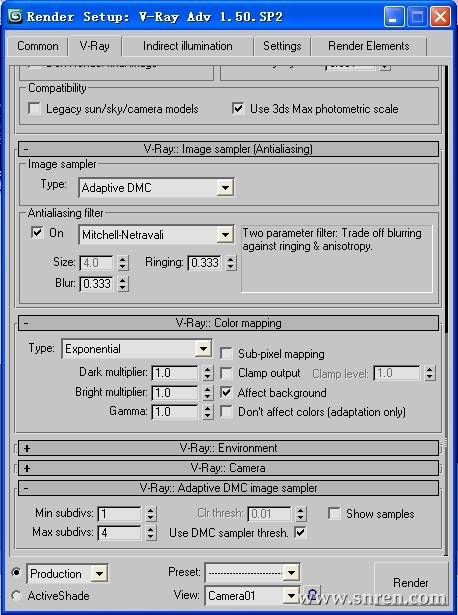

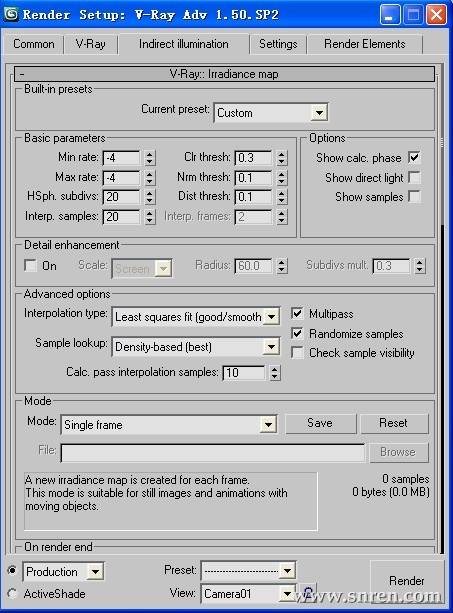

首先我们先看一下场景及其参数的设置：

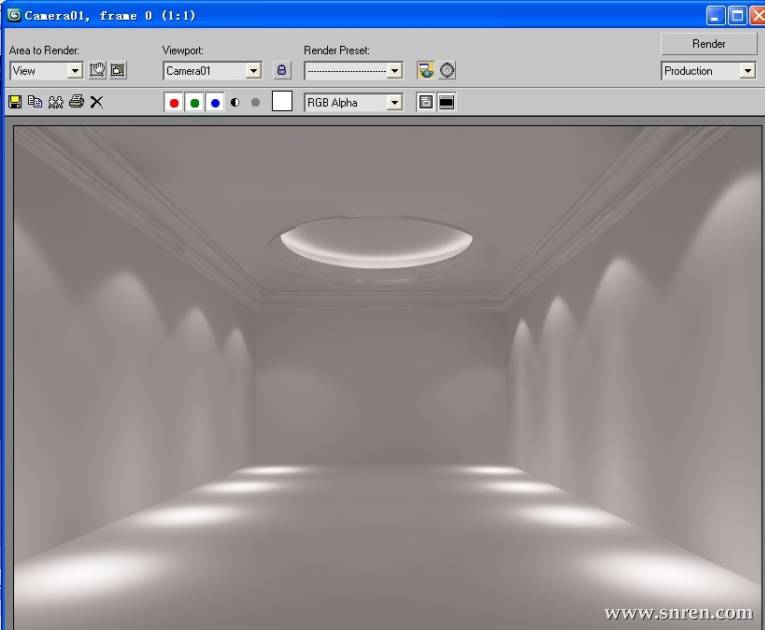

渲染尺寸给了800*600，为了让效果能看得清楚一点，我把线条都放大了，渲染参数的设置也比较适中，在以上信息下场景的渲染效果如下：

猎人

很明显场景中线条很不清晰，明显的污垢，看起来很不舒服！下面我们来一一改变渲染参数进行测试。

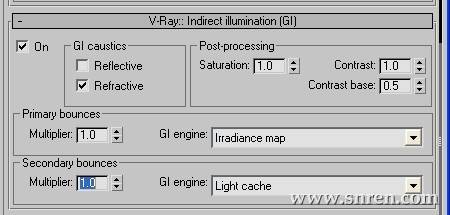

开始我一直以为是二次反弹给了0.9造成的，所以我们把二次反弹增加到1

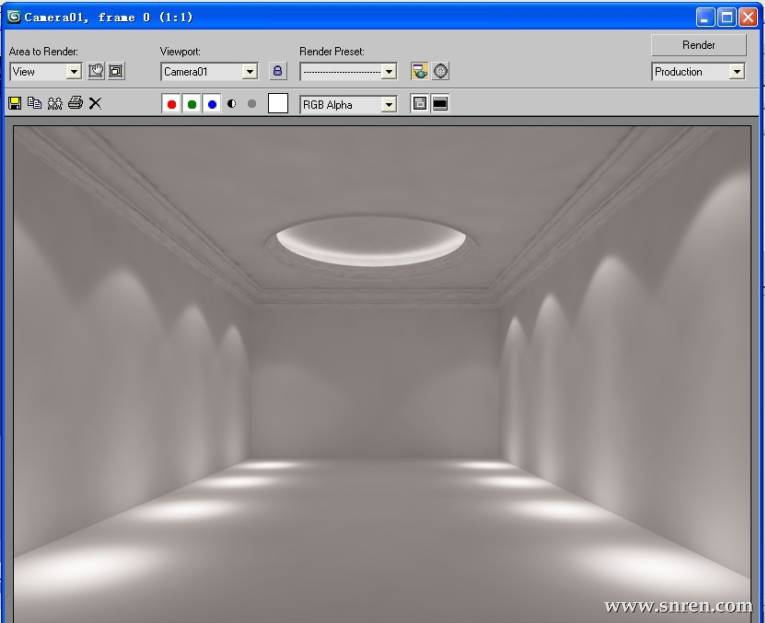

渲染效果如下：

二次反弹加大，场景变亮 但是污垢的感觉还是依然很明显，所以这个推测可以基本排除。（之所以说“基本”是因为在某些时候场景变亮污垢的感觉会稍微好那么一点）

猎人

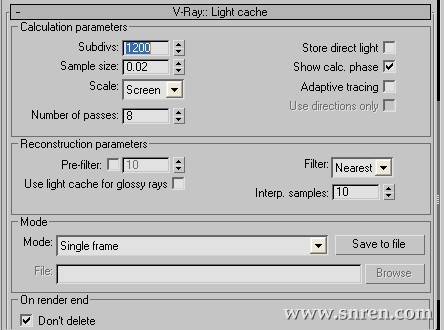

接着把二次反弹调回0.9，我们将调大灯光缓冲的细分

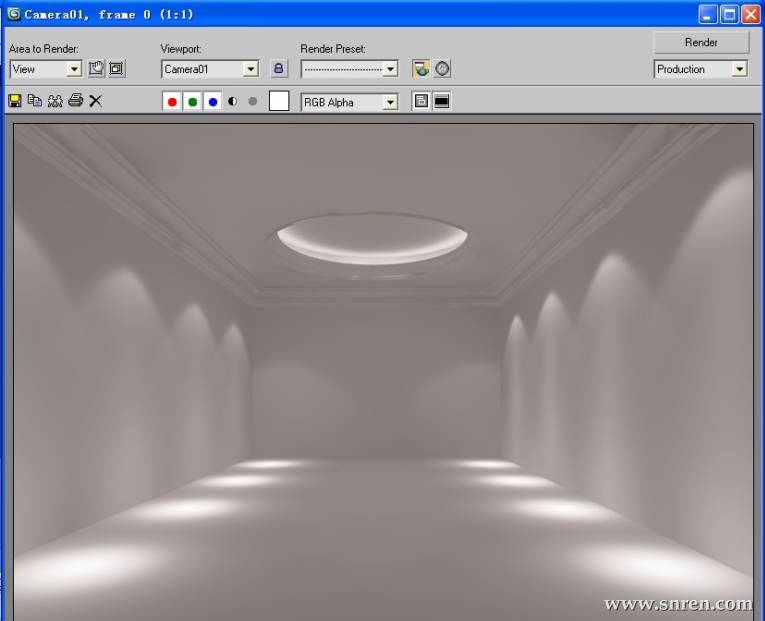

渲染效果如下：


灯光缓冲细分加大，渲染时间虽然增加了好几倍，但是污垢依然没有得到改善，所以灯光缓冲的猜疑也排除。

猎人

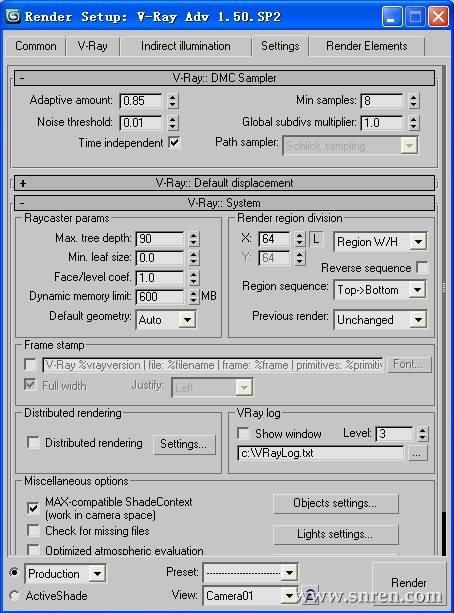

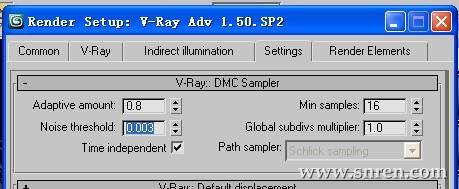

参数继续调回原来400，下面我们将增大DMC下的三组参数


渲染效果如下：


对照初始的渲染效果依然没有得到改善，继续排除！！参数调回来继续测试！！！

猎人

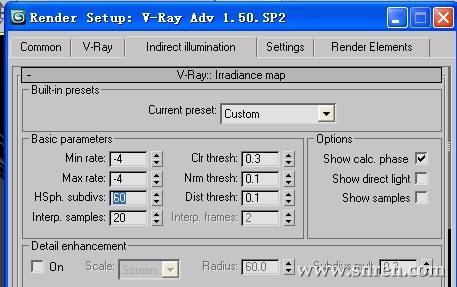

下面我们增加发光贴图的渲染参数

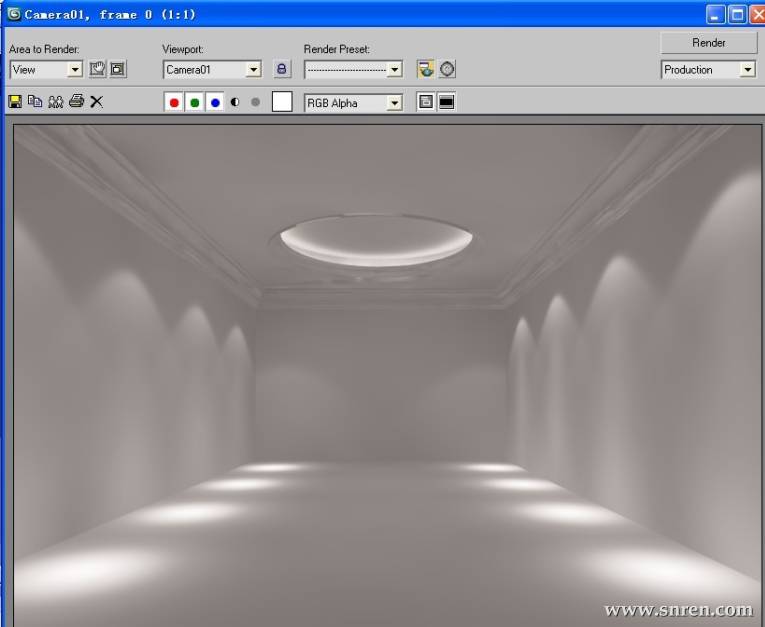

渲染效果如下：


还是很脏。。。

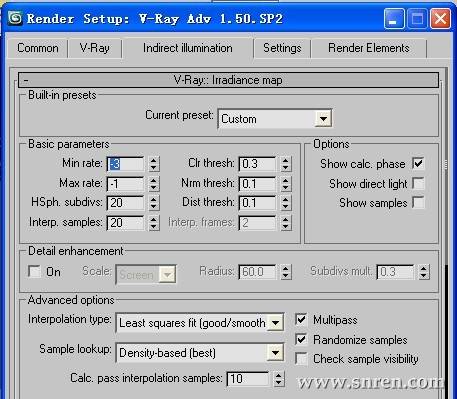

参数调回来，加大下面的最大最小采样

猎人

渲染效果如下：

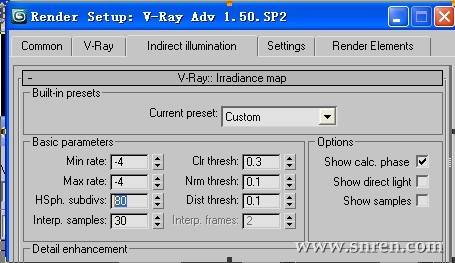

现在我们看到效果得到了缓解，下面我们再加大最大最小采样


渲染效果如下：

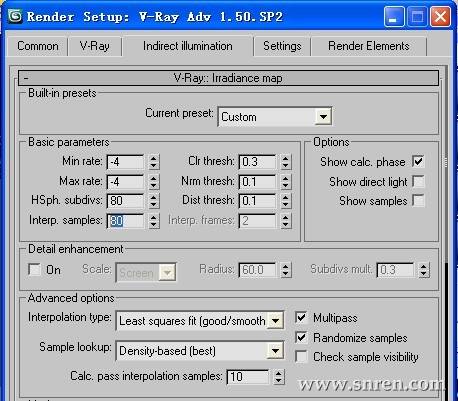

这次我们看到效果好了很多，但是还是有污垢，为什么会这样？？？接下来是问题的关键，平时候我们都喜欢把最大采样调高而忽略了最小采样，现在我们把最大最小采样都调到一个差不多大的数值

猎人

渲染效果如下：

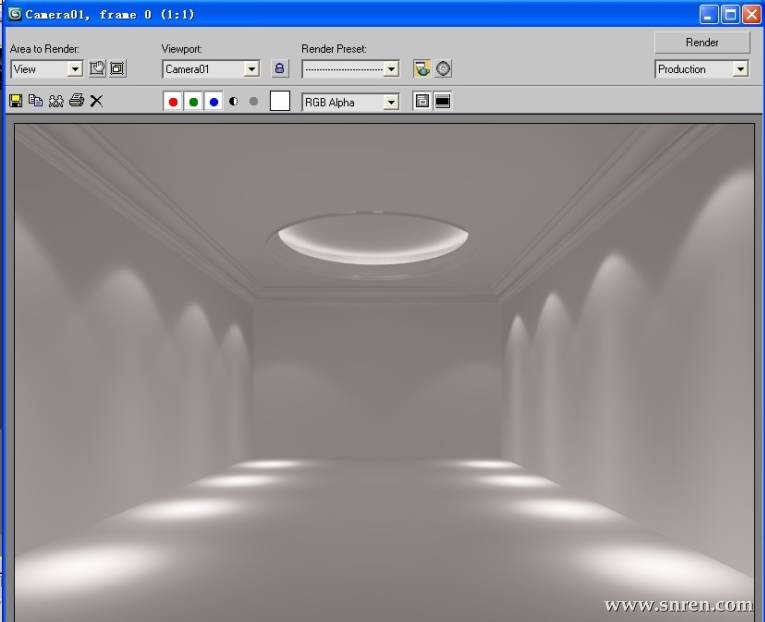

结果终于出来了。大家很清楚的看见线条上的污垢消失了，说到这里很多朋友又会问参数调高了速度不是超级慢了！经过测试发现最大最小采样的加大对速度的影响不大（参数调高当然会慢了那么一点点）。

猎人

综上所述，影响线条清晰度的关键是在于发光贴图里面最大最小采样的细分，我所指的是关键所在，当然不能说全部，呵呵，喜欢专研的朋友别和我较这个真。
下面是我重新渲染的一个商业效果图案例，尺寸2000*1600, 对比第一次的线条效果理想很多，时间仅仅相差不到5分钟！算是给上面所说的内容一个更具象的说明！！！
心得写到这里就差不多了。如果有朋友有更好的建议请多多分享，谢谢!
