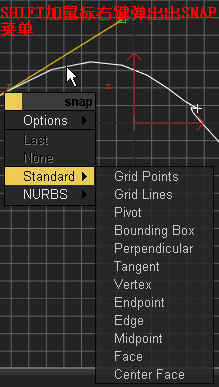

1、 Grid and Snap Settings(网格与捕捉设置) 在网格与捕捉设置对话窗口中可以设置3dsmax 4的网格(主网格和自定义网格)与捕捉精度按住Shift键后在视图中单击鼠标右键，弹出Snap右键快捷菜单。如图1

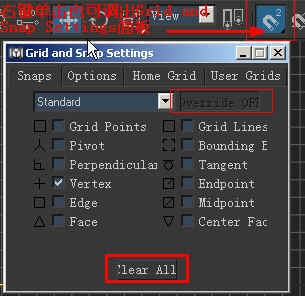

2、参数设置　　Grid and Snap Settings(网格与捕捉设置)对话窗口共包含4个选项，它们分别是：　　（1） Snap ( 捕捉设置）　　（2） Options ( 捕捉选项）　　（3） Home Grid ( 主网格设置）　　（4） User Grid ( 用户网格设置）　　1、Snap(捕捉设置)选项卡　　Grid and Snap Settings 对话窗口中的捕捉设置选项卡如图 2 所示。　　OverrideOFF(覆盖)按钮：单击该按钮，放弃当前所指定的所有捕捉类型，临时只使用一种或不使用捕捉设置。例如在创建样条曲线时指定了网格捕捉，但要将样条曲线上的一个节点捕捉到样条曲线中点时就要覆盖原先的捕捉指定，按住Shift键在视图中单击鼠标右键，在弹出的鼠标右键快捷菜单中选择新的捕捉类型，选定的捕捉类型将作为当前惟一被激活的捕捉类型。如果在 Qd皿dSnapSettings对话窗口中指定为OverrideOFF，当执行完捕捉节点到样条曲线中点的操作后，重新显示OverrideOFF，开始指定的所有捕捉类型就会重新被激活。　　Clear all (清除所有)按钮：单击该按钮，将清除所有的捕捉选项

3、StandardSnaps 里面所有(标准捕捉类型) 　　下面列出了所有的标准捕捉类型：　　GridPoints：勾选该选项，捕捉到网格的交点。　　GridLines：勾选该选项，捕捉到网格线上的任意一点。　　Pivot：勾选该选项，捕捉到对象的轴心点。　　BoundingBox 勾选该选项，捕捉到对象边界盒的8个角点上。　　Perpendicular：勾选该选项，相对于原先位置点，捕捉到样条曲线垂直正交的位置点　　Tangent：勾选该选项，相对于原先位置点，捕捉到样条曲线切线方向的位置点。　　Vertex：勾选该选项，捕捉到网格对象的节点，或样条曲线的分段点。　　Endpoint：勾选该选项，捕捉到网格对象边线或样条曲线的端点。　　Edge：勾选该选项，捕捉到边线(可见边或不可见边)上的任意一点。　　Midpoint：勾选该选项，捕捉到网格对象边线或样条曲线分段的中点。　　Face ：勾选该选项，捕捉到网格面上的任意一点。　　CenterFace：勾选该选项，捕捉到三角面的中点。　　NURBSSnaps(NURBS捕捉)：　　用于指定NURBS次级结构对象的捕捉设置。　　NURBS捕捉类型选项如图 3所示。　　下面列出了所有的NURBS捕捉类型：　　CV：勾选该选项，捕捉到NURBS曲线或NURBS曲面的可控点。　　Point：勾选该选项，捕捉到NURBS曲线或NURBS曲面的点。　　CurveCenter：勾选该选项，捕捉到NURBS曲线的中点。　　CurveNormal：勾选该选项，捕捉到NURBS曲线法线方向上的任意点。　　CurveTangent：勾选该选项，捕捉到NURBS曲线切线方向上的任意点　　CurveEdge：勾选该选项，捕捉到NURBS曲线边上的任意点。　　CurveEnd：勾选该选项，捕捉到NURBS曲线的端点。　　SurfCenter：勾选该选项，捕捉到NURBS曲面的中点。　　SurfNormal：勾选该选项，捕捉到NURBS曲面法线方向上的任意点。　　SurfEdge：勾选该选项，捕捉到NURBS曲面的边线上
