关于cad图块相互遮挡的问题的请教

cboy · 发表于 2011-9-16 17:36:00

我在一份施工图中见到家居图块之间可以相互遮挡图块还可以遮挡住下面的地面填充或者是后面的墙面填充请问是怎么做到的能否详细点介绍

理货员 · 发表于 2011-9-16 18:47:00

这个很简单啊就像是你在一个位置画两条线同样会遮挡啊图块只是比直线复杂一点而已

cboy · 发表于 2011-9-20 14:03:00

您可能没理解我意思

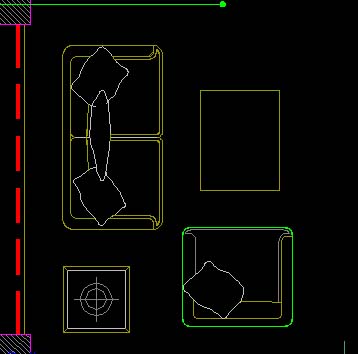

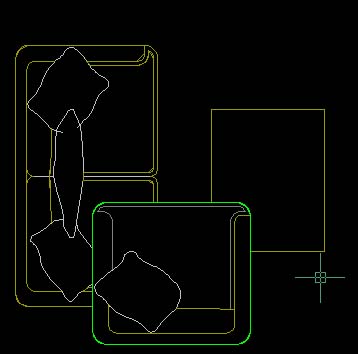

第一个图是正常状态我只是移动了一下就是第二个图的效果了没用任何的修剪命令一个图块遮挡了另一个我搞不懂跪求高人指点能否详细点

猎人 · 发表于 2011-11-29 10:58:00

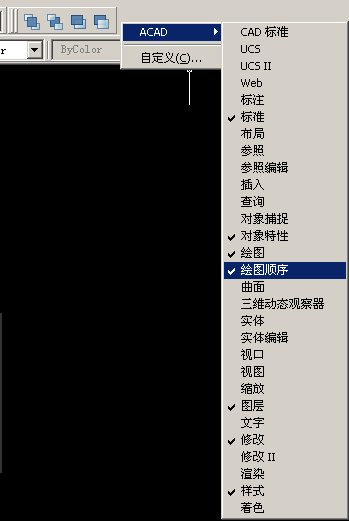

你试试绘图顺序不行的话把图块炸开再试试
再看看你的图块底是不是填充颜色

cboy · 发表于 2013-2-6 13:47:00

这个问题我已经知道了这个就是个绘图/区域覆盖命令在编辑块的时候在块的后面加个区域覆盖，然后就能对块后面的东西进行遮挡了

jinshun_086 · 发表于 2013-2-19 08:57:00

这个命令真是很有用呢。
像我这种用惯了2004版的，要做到这个效果很麻烦，一般都是用猎人大大说的填充底色来做，
而且还得多画一个图层的边框（在04版里面填充色和边框色是一样的）
一般我的电脑装了两个版本的CAD,在2008版里面我才看到这个新命令。低版本的CAD是没有这个命令的。
看来软件升级、熟悉高版本的新增功能还是很重要的。

yyk630 · 发表于 2013-4-24 15:13:00

底色填充？？大哥。这是新的遮罩用法么，有木有更快做，遮罩的插件之类的东西。再问一个问题，为什么有时候，遮罩的顺序乱掉了。看不到家具那种。
