教你创造真实的阴影

理货员 · 发表于 2011-5-26 15:16:00

本教程将使用一个箱子的线稿，为大家讲解真实阴影的创建方法，希望能够帮助到大家。

下面教程开始

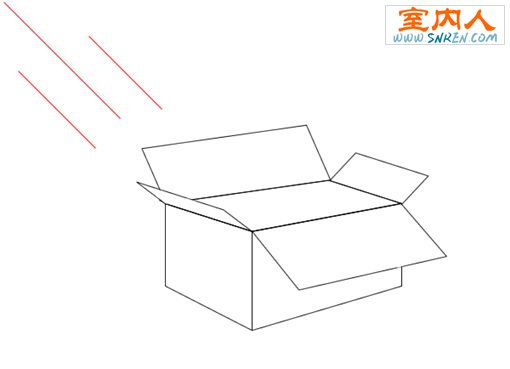

制作这个盒子的阴影，光线从左边45度角入射。（图01）

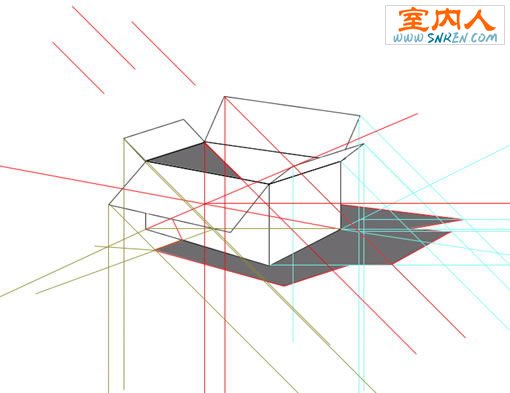

利用以前学过的射影定理，用辅助线确定投影的角度和位置。（图02）

理货员 · 发表于 2011-5-26 15:18:00

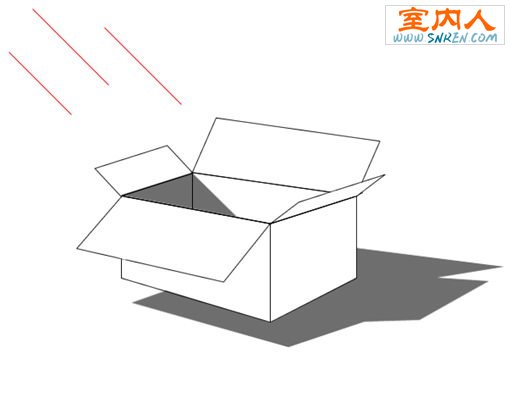

完成位置的确定，其实我现在要确定一个物体光线分布的关系，一般会直接借助3D软件来实现。（图03、04）

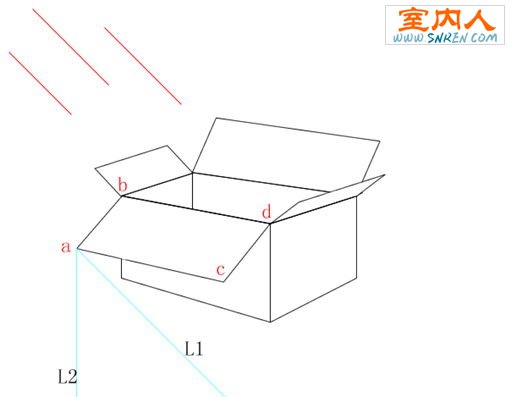

从A点引出L1，L2两条线，一条和光源平行，一条为法线。（图05）

理货员 · 发表于 2011-5-26 15:19:00

继续做出如图辅助线。（图06）

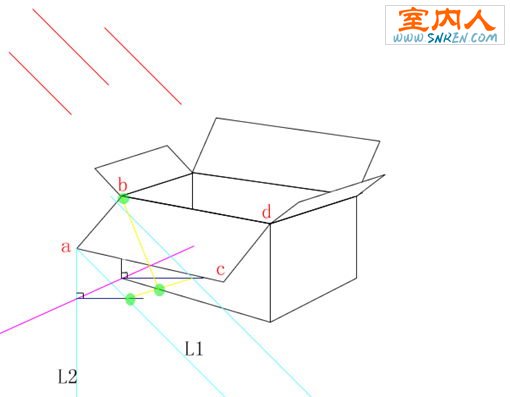

继续连接各点，得到图中绿色的三个点，对照上面的效果图，这三个点就是上面两边在箱子上的投影。（图07）

理货员 · 发表于 2011-5-26 15:20:00

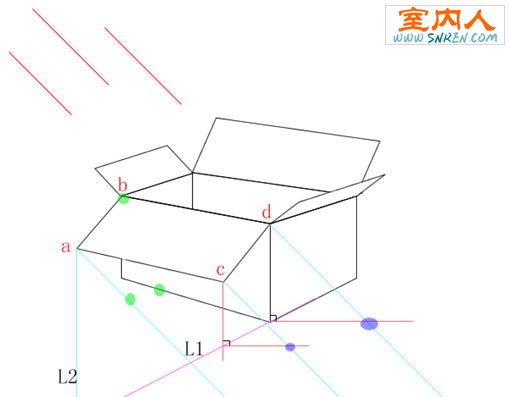

继续做出dc在平面和箱子上的投影，此时，得到两个蓝色的点。（图08）

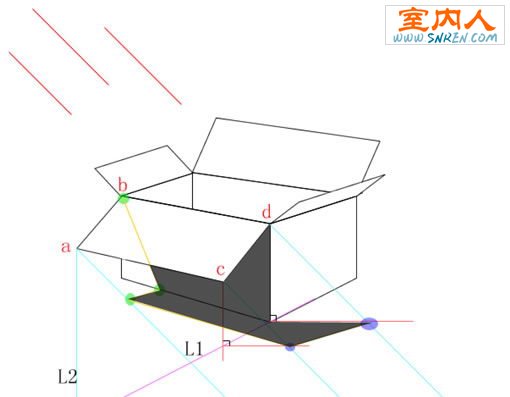

连接绿色和蓝色的点，于是得到面acdb的投影，建立选区并填充它，一个面的投影就做好了，其他面的原理是一样的，可能对会3D的人是多余的，但是还是希望能够帮助到大家。（图09）

lesguoxiaoxuan · 发表于 2012-1-19 18:09:00

支持

a1573201 · 发表于 2012-2-8 19:33:00

顶贴哦，好教程

yeyuan_520 · 发表于 2012-2-15 17:21:00

zhanglizhizhu · 发表于 2012-3-21 09:49:00

就是没看懂是在PS里还是在那啊估计是PS把

长_肉肉 · 发表于 2012-5-17 15:13:00

看来我比较笨，没看明白...

qsw-tes-dl · 发表于 2012-12-12 22:10:00

沙发
