如何用CAD打相機

WANGHONG

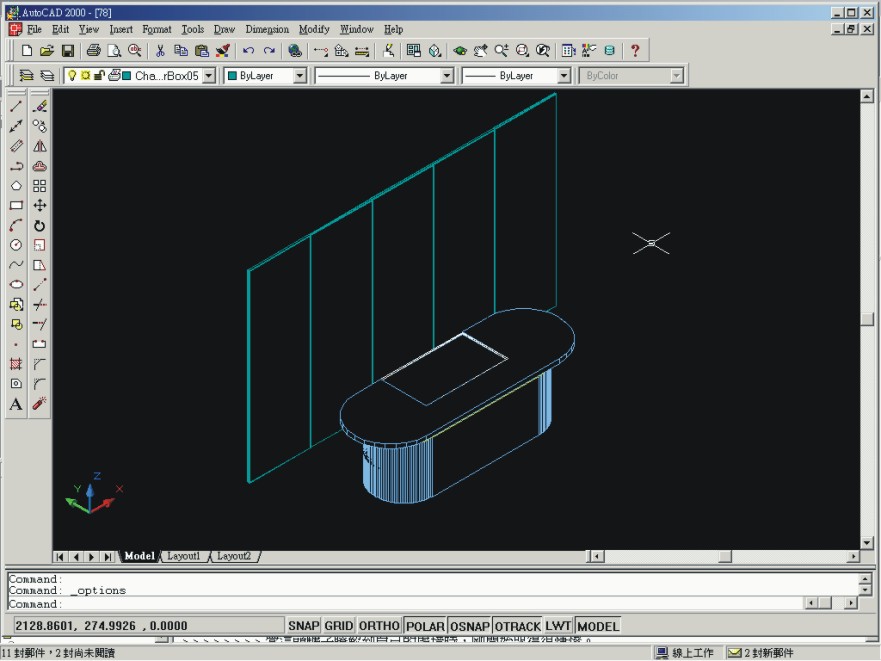

在CAD中，我畫了的圖都是近小過大，無法使用相機，請各位大俠幫幫我解決一下這個問題。 　最好是寫一個教程，這樣我會清楚一點。文件我上傳了。 　　Wanghong@opvsz.com 　　　謝謝

WANGHONG

請大家幫幫忙呀，　我等這個方法畫手繪圖

麦锋

我也想知道。知道可以发给我吗？？？

WANGHONG

怎么沒有人說話呀，我真可憐

竹间

没用过

wwy

透视图生成（DView） 定义透视视图。 【视图】菜单： 三维动态视图 命令行： dview 可以将 DView 理解为：用一架带有超级变焦镜头的单反相机，给要观察的模型拍照。相机的镜头是一个 50mm 基本焦距的变焦头，最大变焦效果可使画面在当前的基础上放大十六倍，与真相机不同的是，这样的变焦放大，可多次反复进行。其它操作与真的单反相机类似。典型结果参见图10-2-3。 相关提示和响应如下： 选择对象或 <使用 DVIEWBLOCK>: 找到 1 个 选择对象或 <使用 DVIEWBLOCK>: 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: po 指定目标点 <290.7741, 148.5000, 62.2462>: .xy 于 (需要 Z): 0 指定相机点 <290.7741, 148.5000, 63.2462>: .xy 于 (需要 Z): 200 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: d 指定新的相机目标距离 <290.5186>: 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: ①用 "CAmera" 响应，是要在摄影目标点不变的条件下，调整相机的位置: ②用 "TArget" 响应，是要在相机位置不动的条件下，调整摄影目标点: ③用 "Distance" 响应，是要在相机光轴，焦距都不变的条件下，沿光轴改变目标与象机间的距离: ④用 “Point” 响应，是指定摄影目标点和相机所在点，为摄影准备初始条件。 ⑤用 "TWist"响应，是要在上述条件都不变的条件下，调整象机自身的角度，就象你在对好焦距后，要把相机歪一下，使被摄物体与取景框的夹角满意一样。 ...... 注意：不能在 DVIEW 中使用滚动条及透明的 ZOOM、DSVIEWER、PAN 命令。 综上，按单镜头反光照相机的操作去理解 DVIEW，就比较容易掌握用法了。在设置好了透视图之后，在进行渲染，就可以得到真实感极强的图片。要将 DView 显示方式转到一般方式下，可用 Plan 命令。如果想在这两种方式间反复切换，就要用 VPorts 命令记忆这两种视图和切换。 摘自《AutoCAD2002高级应用技术》

sos

顶，好帖，回。

WANGHONG

班主呀，怎么我看不到人家的回復呢

WANGHONG

以下是引用wwy在2003-10-25 12:39:57的发言： 透视图生成（DView） 定义透视视图。 【视图】菜单： 三维动态视图 命令行： dview 可以将 DView 理解为：用一架带有超级变焦镜头的单反相机，给要观察的模型拍照。相机的镜头是一个 50mm 基本焦距的变焦头，最大变焦效果可使画面在当前的基础上放大十六倍，与真相机不同的是，这样的变焦放大，可多次反复进行。其它*作与真的单反相机类似。典型结果参见图10-2-3。 相关提示和响应如下： 选择对象或 <使用 DVIEWBLOCK>: 找到 1 个 选择对象或 <使用 DVIEWBLOCK>: 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: po 指定目标点 <290.7741, 148.5000, 62.2462>: .xy 于 (需要 Z): 0 指定相机点 <290.7741, 148.5000, 63.2462>: .xy 于 (需要 Z): 200 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: d 指定新的相机目标距离 <290.5186>: 输入选项 [相机(CA)/目标(TA)/距离(D)/点(PO)/平移(PA)/缩放(Z)/扭曲(TW)/剪裁(CL)/隐藏(H)/关(O)/放弃(U)]: ①用 "CAmera" 响应，是要在摄影目标点不变的条件下，调整相机的位置: ②用 "TArget" 响应，是要在相机位置不动的条件下，调整摄影目标点: ③用 "Distance" 响应，是要在相机光轴，焦距都不变的条件下，沿光轴改变目标与象机间的距离: ④用 “Point” 响应，是指定摄影目标点和相机所在点，为摄影准备初始条件。 ⑤用 "TWist"响应，是要在上述条件都不变的条件下，调整象机自身的角度，就象你在对好焦距后，要把相机歪一下，使被摄物体与取景框的夹角满意一样。 ...... 注意：不能在 DVIEW 中使用滚动条及透明的 ZOOM、DSVIEWER、PAN 命令。 综上，按单镜头反光照相机的*作去理解 DVIEW，就比较容易掌握用法了。在设置好了透视图之后，在进行渲染，就可以得到真实感极强的图片。要将 DView 显示方式转到一般方式下，可用 Plan 命令。如果想在这两种方式间反复切换，就要用 VPorts 命令记忆这两种视图和切换。 摘自《AutoCAD2002高级应用技术》

首先謝謝你的教程，　但我看了依你的文字做，下面做不出來，你可不可以幫我做完下面几步呢，因為我實在太笨了，你就幫幫忙吧

heminqi

怎么不行啊
