精华教程---关于CAD的图纸空间问题(图示说明)

独步人 · 发表于 2003-10-18 18:57:00

这里面都是即学即用的很简单玩意儿.

独步人 · 发表于 2003-10-18 18:58:00

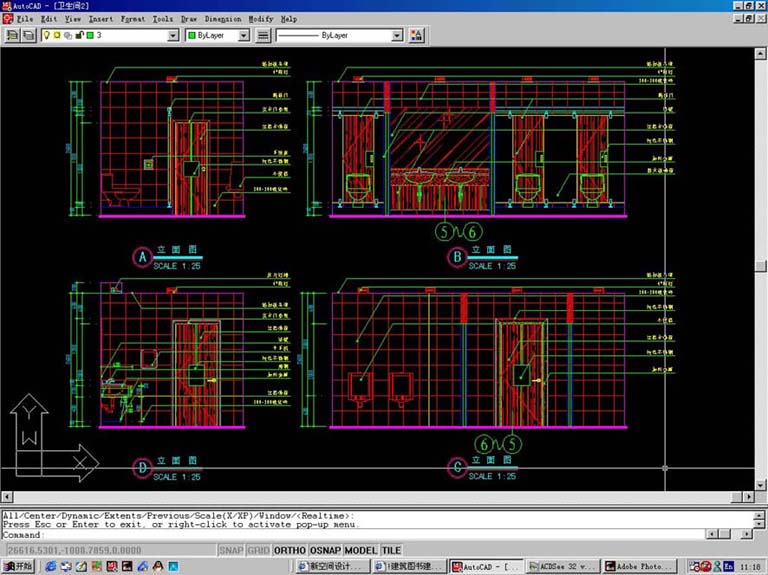

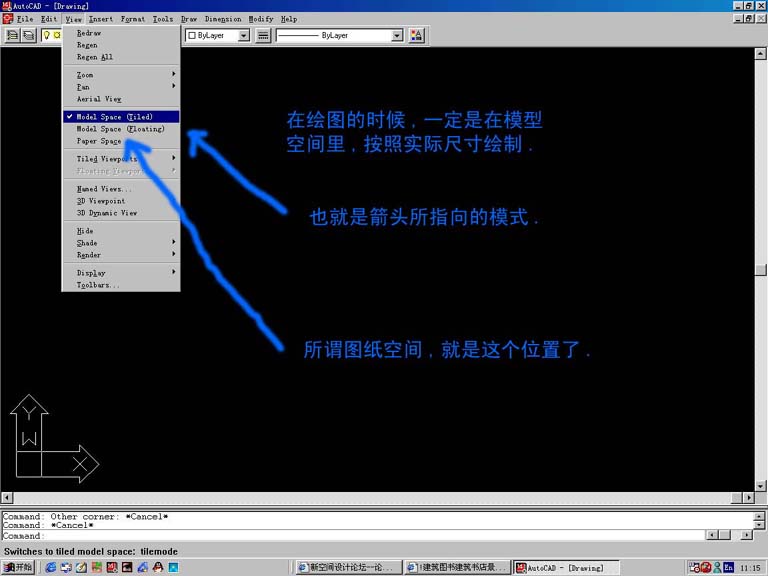

还是按照常规的实际尺寸绘制施工图. 这里面还有个标注的问题.以后的帖子再论.

独步人 · 发表于 2003-10-18 19:00:00

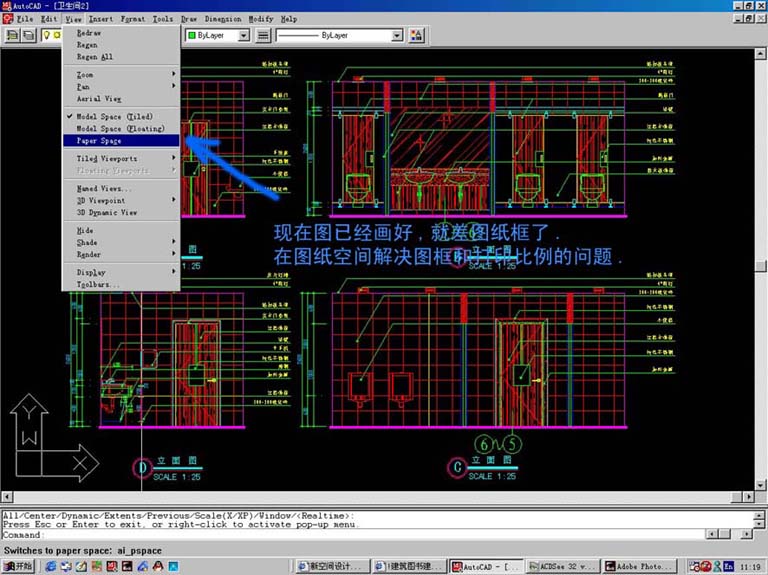

然后就是调到图纸空间里面.图绘制完成以后.选择下拉菜单所示位置,即可进入图纸空间了

独步人 · 发表于 2003-10-18 19:03:00

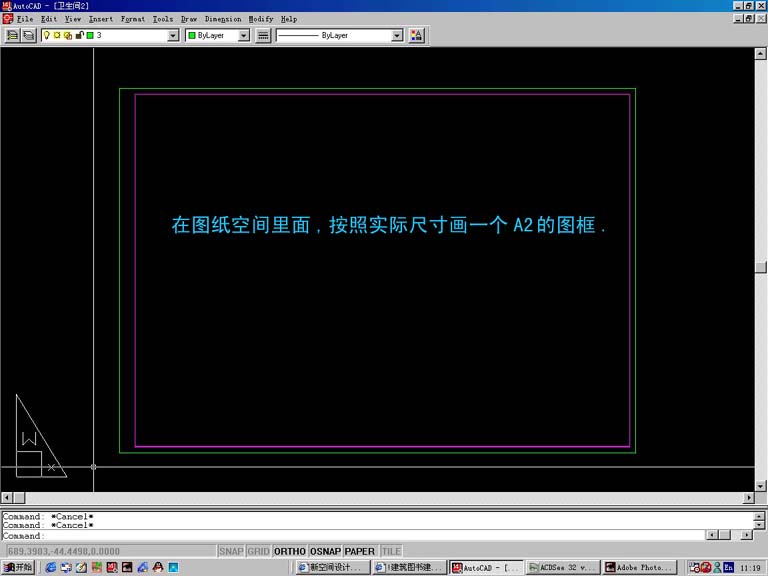

用A3的图,那么就是420*297.A2的就是594*420.或者A1\A0等. 当然,打印机的不同或是为了节约纸张的考虑,有时候要画的小一些. 但是,还是按照1:1画.这里面可以打字可以按制图标准,同时插入自己公司的图签. 我公司的图签不好看,我给删了

独步人 · 发表于 2003-10-18 19:05:00

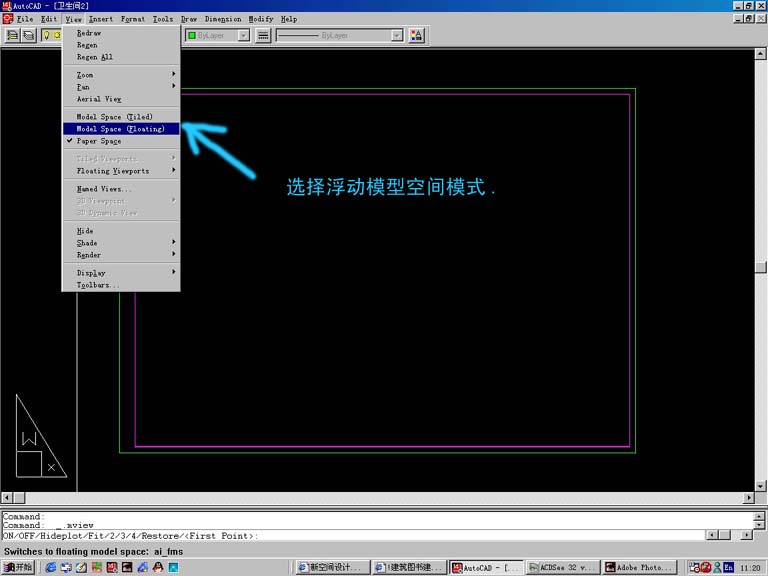

接着按下拉菜单,上的浮动空间模式

独步人 · 发表于 2003-10-18 19:06:00

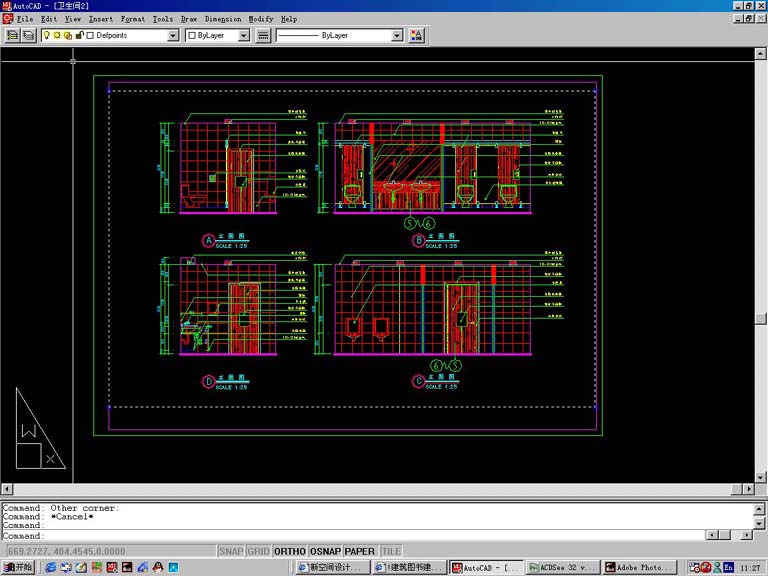

在图纸框里面拉出一个矩形.原来画的施工图,出现在图纸框里面了

独步人 · 发表于 2003-10-18 19:08:00

这里面有一个比例的问题. 在cad的cmmmand的里面键入"z". 回车后键入"1/n xp"再回车.这里的1/n就是制图的比例.具体的比例根据情况调整. 我的这张卫生间里面比例是1:25

独步人 · 发表于 2003-10-18 19:09:00

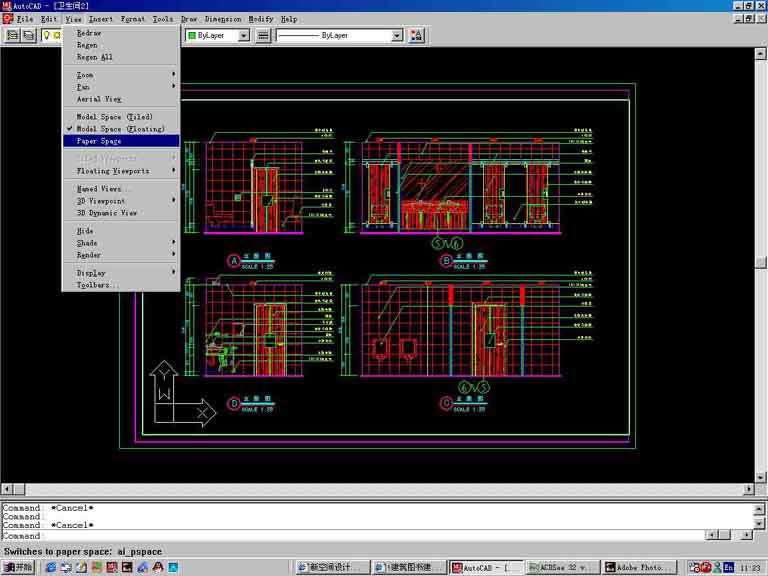

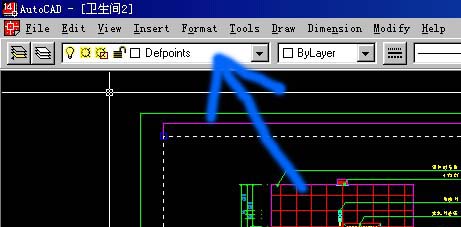

注意!必须确定拉出的矩形框在图层defpoints上.(如图)这样打印时候才能不显示. 然后按下拉菜单,再次进入图纸空间.

独步人 · 发表于 2003-10-18 19:10:00

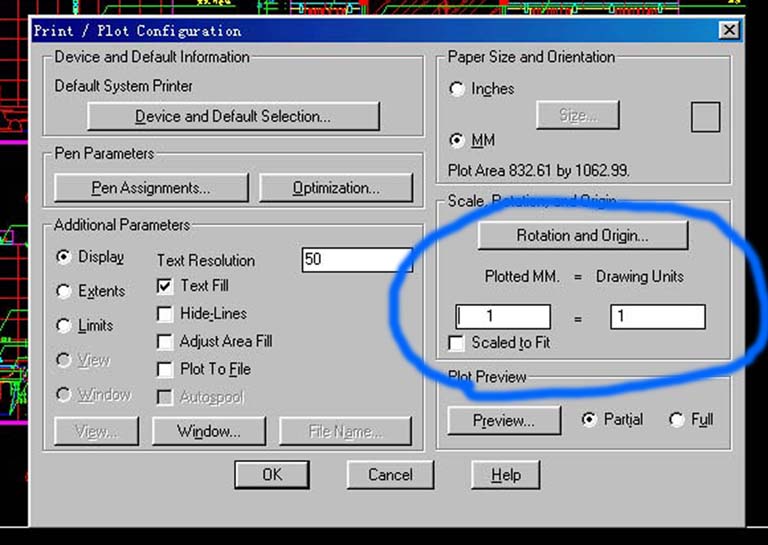

然后就是调整以下图的位置,打印输出.ok. 按1:1打印.

独步人 · 发表于 2003-10-18 19:12:00

很多文字标注\说明等问题,都可以按照实际尺寸.比如你可以定字高度为3mm. 那么打印出来就是3mm,这样所有的图纸就都是一样的了
