封闭的螺纹模型制作

理货员

作者：2007wjf
今天无聊，打开3D做螺丝，突然灵感一现，发现一个封闭的螺纹模型制作的方法，因此整理下来发给大家，希望能对大家在建模的时候有所帮助。第一次写教程，如果有不足和不明白的地方请指正

第一部：首先建立一个圆环物体，边数为4，分段可多可少，不同的分段可以做成不同的效果

理货员

第二部：添加一个编辑多边形编辑器，在点级别选中所有的点，然后选择“连接”把所有的点都连接上

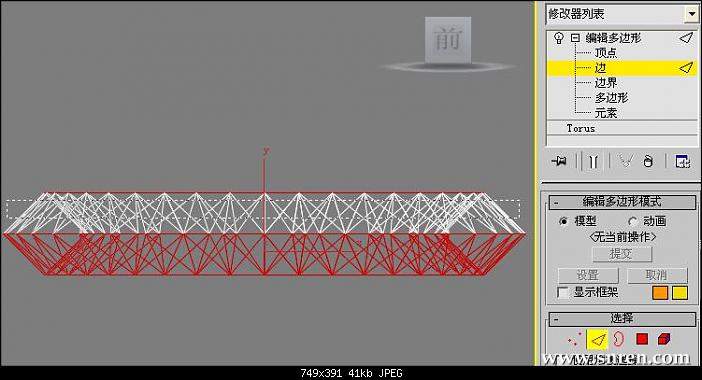

第三部：切换到边级别后，全部选择后切换到前视图或者左视图，选择圆环上与圆环物体平行的4条边。这里有个小技巧，就是在前视图或者左视图把线全选之后，在“Alt+鼠标左键”减选不需要要的纵方向的线

理货员

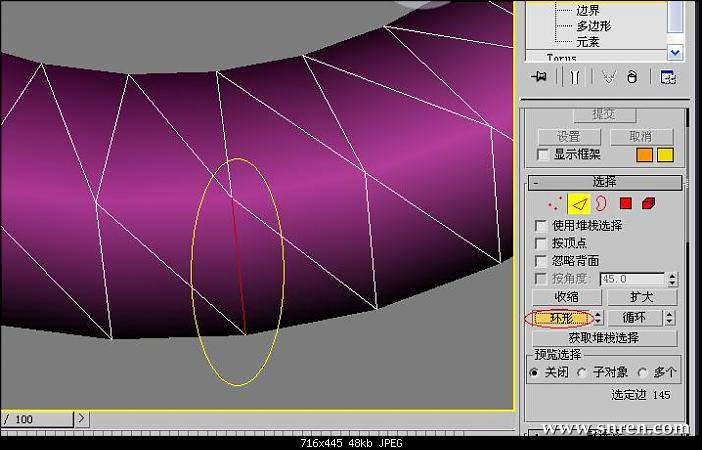

第四部：将所选的线“移除”后，还是在边级别里选中圆环物体最原始的任意一条纵向的线（注意黄线的位置），不要选择“连接”后生成的斜线，选择的时候千万注意

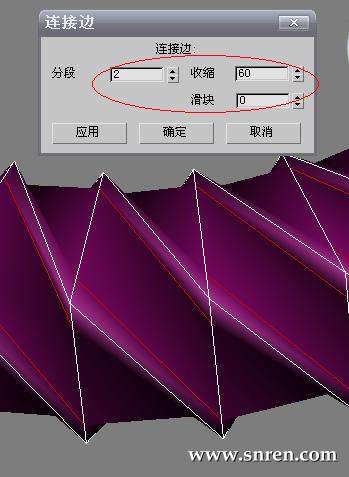

第五部：选好的线“环形”选择以后再进行“循环”选择，然后再在“连接”里面按着面板的参数调整。最后加上一个“网格平滑”增加两级平滑，这样一个封闭的螺纹模型就建完了。

理货员

最后这个是成品，我还做了一些别的形状的，大家也可以发挥一下，看看还有什么别的形状可以制作。教程到此结束，谢谢大家支持！！

漫漫无量

好厉害的玩意

退休闲人

辛苦了，谢谢。

ly1987

有难度！！！

fkuewffgeeq01

学习了

yani1219

  蛮好玩的

王凯102

最后环形选择的时候从图中没看明白，不是应该环选所有的原始线吗？ 怎么只选到几条........
