厨房水电路改造详解

火车头

厨房的设计理念：
在厨房可以放置的与水相关的设施是:洗菜盆、小厨宝、燃气热水器、净水机、软水机、洗衣机。。。

注：1．在厨房的设计中,主要与水相关的是厨柜中的洗菜盆,需要将水管引到菜盆的下面，所以在水电改造之前需要将厨柜设计师约到家中设计一个中意的方案，按照厨柜的设计来改动水管。
2。菜盆热源的选择，物业如果提供热水的话，洗菜盆可以使用物业提供的热水，因为用量不大，不需要购置小厨宝，如果物业没有提供热源的话，可以考虑加装小厨宝。
3．热水器的选择。这个问题主要看一下的是厨房与卫生间的距离，如果两者距离近的话，加装燃气热水器比较合适，燃气热水器是比较方便的，即开即用，热量损失不大。若两者距离远的话，再去考虑电热水器，这样热量损失小，在卫生间洗用的时候可以充分使用热水。燃气热水器一定要安在离窗户近的地方，将热水器的排烟孔要放到室外，切记！！！
4．洗衣机是否放在厨房。这要根据厨房的面积与用户的生活习惯来定，在厨房放置洗衣机的话一般只能考虑滚桶洗衣机。
5．选装设备的安装。如果经济实力允许的话，安装软水机与净水机是一个不错的选择，软水机可以将水中的重金属悬浮颗粒置换掉，洗衣服与洗浴的话都可以看到效果，净水机一般是物理过滤，直饮用水。
6.垃圾处理器也是家庭厨房必备电器之一。这种体积类似豆浆机大小的电器安装在厨房水池下方，与水池出水口相接。垃圾处理器可处理绝大多数食物垃圾。
7.电路预留电位需考虑： 抽油烟机插座、 厨宝插座、 电饭煲、微波炉、洗衣机、榨汁机、电冰箱、电烤箱（需要电路改造配合，加漏电保护空开，4平方以上电路）、洗碗机、消毒柜、燃气热水器、电磁炉、垃圾处理器等插座

水路改造所需的部分管材管件，及其他配件如图：


施工现场照片如下：
水路改造部分：


电路改造部分：

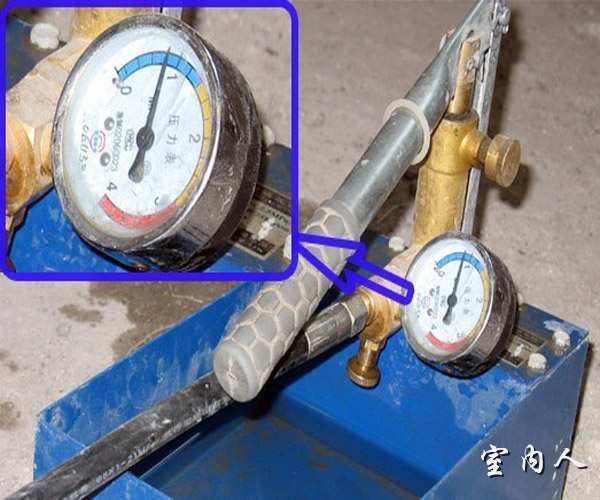

水路改造施工完毕一定要进行打压验收，手动打压机打压试验标准为6-8公斤压（0.6-0.8mpa）稳压后20-30分钟后压力下降不超0.5公斤（0.05mpa）为合格

火车头

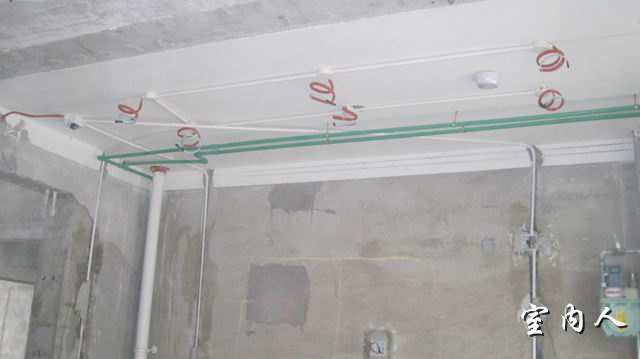

厨房顶部走管：




净水器水改及水盆和洗衣机下水改造：



燃气热水器水路及菜盆和洗衣机水改：

火车头

厨房照明布线：


厨房照明开关：


烟机、灶台、烤箱及净水器布线：


洗衣机、垃圾处理器及橱柜预留电位


餐厅预留电位：

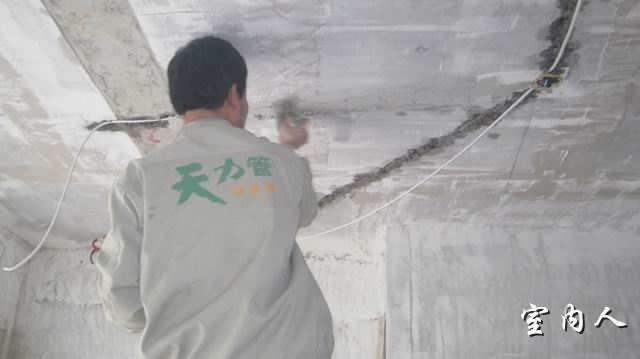

封槽：


餐厅照明布线（护套线做法）：



餐厅预留空调布线：

室内小胖子

学习学习

yuchaodong

看看学学

chjf21

电路中是不能走斜线的,天花走斜线也是个大忌,星艺也个大公司了,这是专业中的不专业!

Devil丶L

谢谢

yewuyou2011

斜线这些不是设计师学的了，设计师主要任务谈单，这个是工地上监理的事

rabbit超

谢谢

佑咡影子

有些时候不要为了节约成本而走斜线！不过这也是作为偏远地方的做法！要横平竖直！强电弱电必须分开相隔30公分！才醒啊！最好用颜色分开！
