动力学建模-独辟蹊径-另类建模

理货员 · 发表于 2009-10-26 08:41:00

作者：轶名
动力学建模是一种新兴的修改类建模方式，它在建筑表现、角色塑造等方面都有着广泛的应用，现在，就让我们一同来感受一下她的独特魅力吧。

我们将看到的是一个软物体类动力学建模的例子，它的关键在于以下两点：

1）只对需刻画部分进行足够细分；

2）对动力学物体进行有效的控制。

下面，我们就以制作布艺中常见的褶皱丰富的缝隙为例，简单介绍一下动力学建模的步骤。

创建一个立方体。

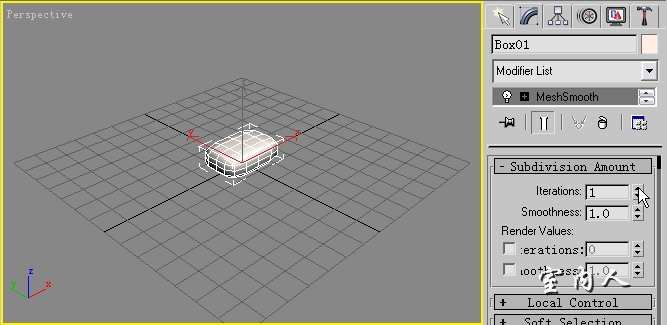

为其添加一个MeshSmooth修改，并进行一次迭代。

理货员 · 发表于 2009-10-26 08:44:00

按住Shift，向上拖动，复制一个立方体。

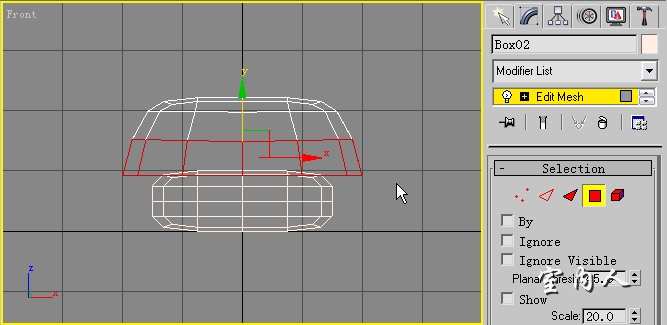

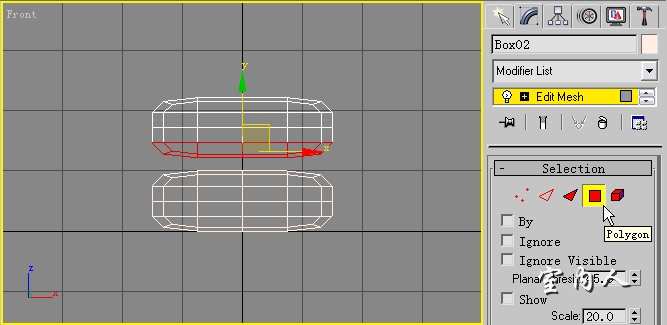

为其添加一个Edit Mesh修改，并选择下边的面。

将所选的面删除。

理货员 · 发表于 2009-10-26 08:45:00

切换到点次物体级

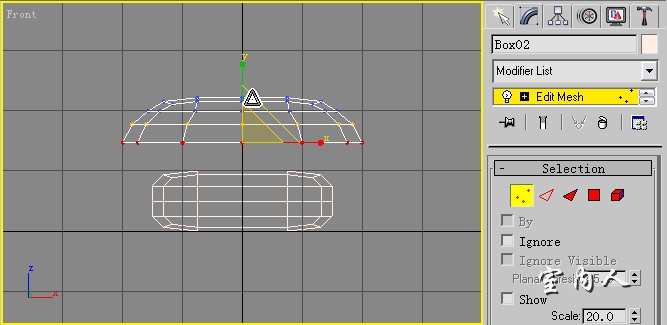

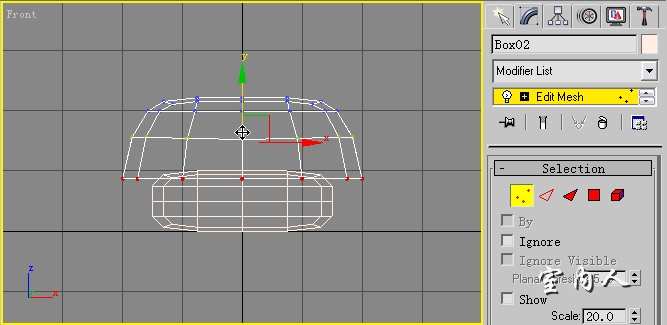

选择最下边的点，开启软选择后进行放缩。

再向下移动

理货员 · 发表于 2009-10-26 08:48:00

切换到面次物体级，选择下边的面

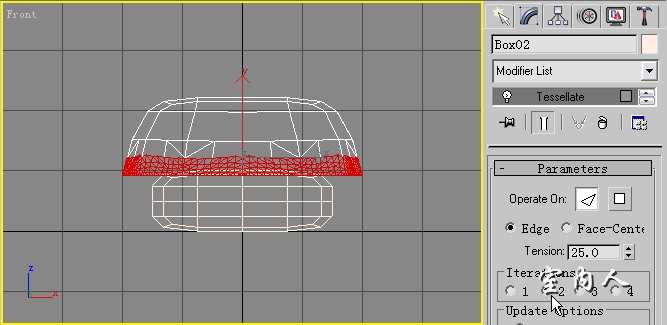

为其添加一个Tessellate修改，迭代级别设为1

为其添加一个Mesh Select修改，并选择下边的面

理货员 · 发表于 2009-10-26 08:50:00

再次为其添加Tessellate修改，迭代级别可设为2。这是为了达到逐级细分的目的，因为进行动力学模拟后，突然的细分会在细分区域和非细分区域之间产生过分明显的边界。

再次为其添加Mesh Select修改，并选择整个物体

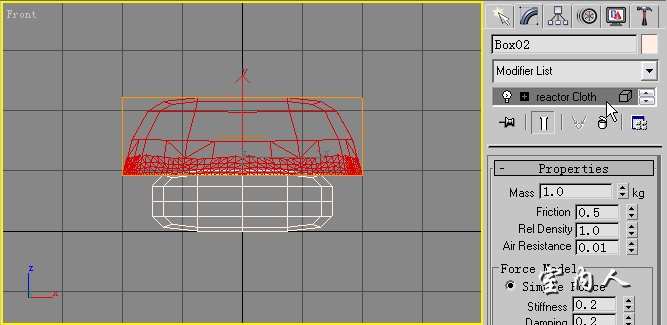

为其添加一个reactor Cloth修改，并对参数进行适当调节

理货员 · 发表于 2009-10-26 08:52:00

创建一个平面，转化为多边形后进入点次物体级，调节顶点，使其呈托盘状

打开动画记录钮

为平面指定一段上移的动画

理货员 · 发表于 2009-10-26 08:53:00

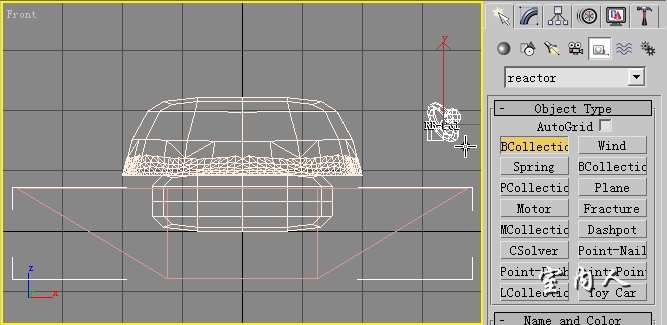

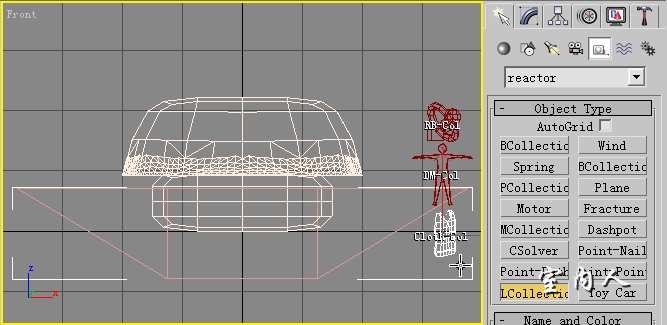

在创建面板点击虚拟体按钮，从其下的下拉列表中选择reactor，点击刚体集合按钮，在视图中单击创建刚体集合

点击拾取按钮，选择Box01

创建变形体集合

理货员 · 发表于 2009-10-26 08:54:00

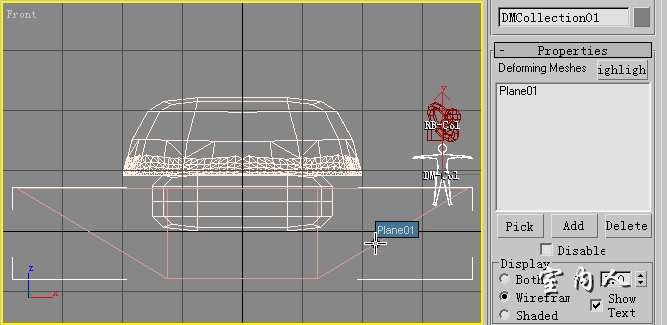

点击拾取按钮，选择Plane01

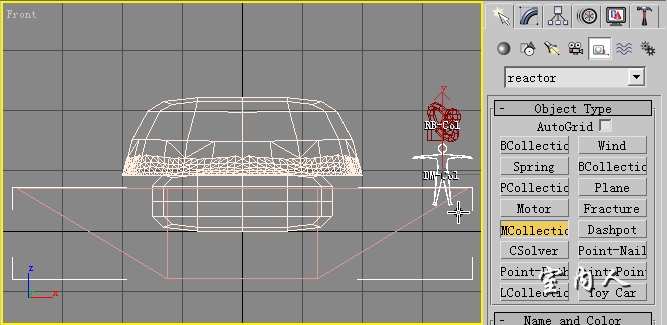

创建布料物体集合

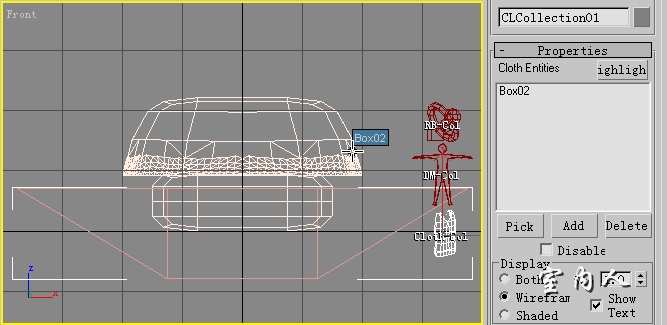

点击拾取按钮，选择Box02

理货员 · 发表于 2009-10-26 08:56:00

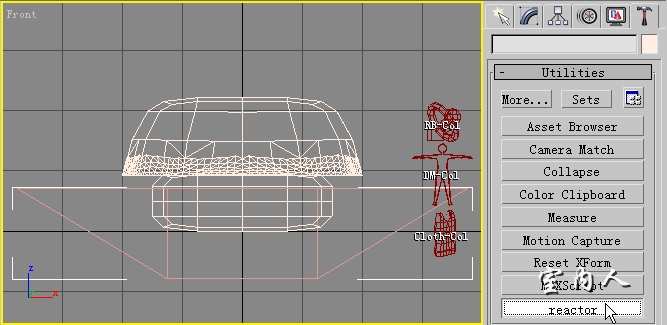

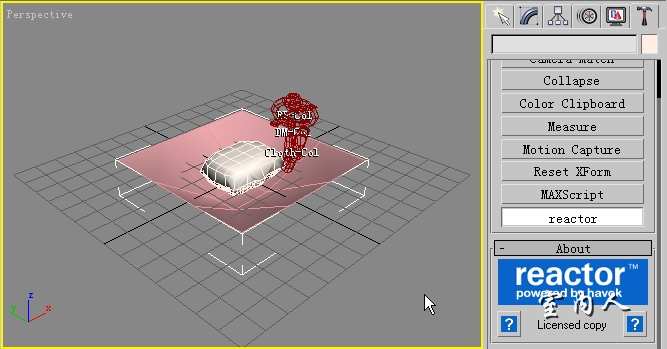

在应用程序面板上点击reactor按钮

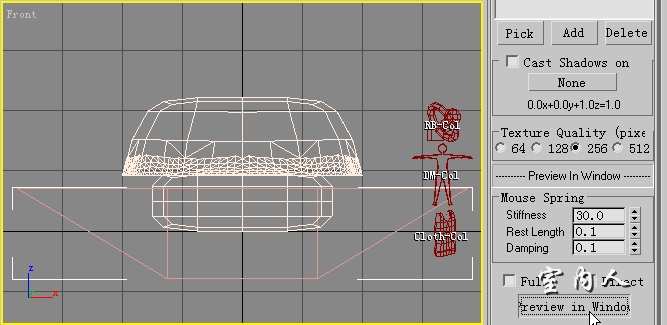

在Display卷展栏中，点击Preview in Window按钮

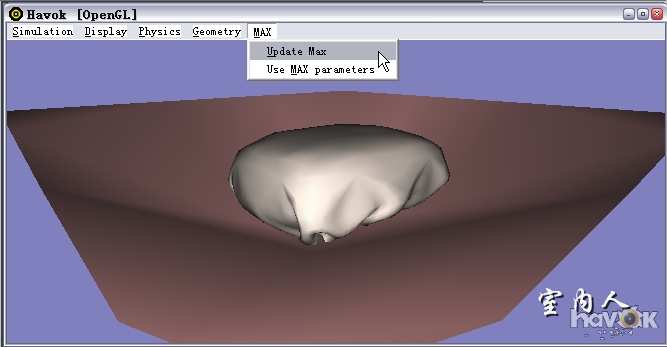

弹出预览窗口后，按P键开始模拟，在你认为合适的时候按P键暂停模拟，在菜单中选择Update Max更新场景。

理货员 · 发表于 2009-10-26 08:57:00

场景已经被更新了，我们可以看到，上升的托盘压紧了Box01下端的布料，并产生了褶皱

对下边的顶点进行调整，以利于后边的制作

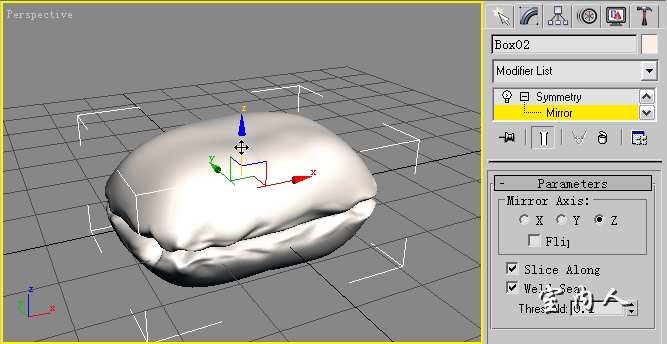

为物体添加一个Symmetry修改，选择Mirror次物体级，用移动工具在视图中调节镜像的效果
