VRay打造清新样板间 特色材质进阶篇

理货员

姓名：康神哲（kangshenzhe）

网络昵称：残缺

联系方式：kangtart@vip.qq.com

座右铭：当设计拥抱青春，让梦想同样璀璨

　　个人经历：幼年习画，自学设计。2007年10月进入室内设计行业，2008年与朋友工作室合伙从事平面设计及虚拟现实，2009年2月入职河南当代建筑设计至今。

大家好，我叫KanGtArt。这次带来我个人的第三篇渲染教程。主要带来了五个比较有特色的材质，另外，这次将突破以往参数，将渲染速度再度提高，使渲染效率倍增。



本次教程中主要涉及到的五种特色材质有：顺滑的丝绸材质、高档的墙纸材质、斑驳的金属材质，以及两种置换地毯材质的制作方式。本次材质涉及到的知识点有：Blend、Vray Comptex、Vray Color、VRay Displacement Mod、Standard Displacement Mod 。本次布光方式采用VRay面广叠灯的方式，未使用阳光，室内加以光域增强整体气氛。



整体材质和灯光很多只是个思路，速度相关的地方要结合自己的实际而合理设置。希望大家阅读完教程后能够有一定的帮助，最后祝大家工作顺利，身体健康。

理货员

一、丝绸材质

材质分析：



丝绸是一种特殊的布料，由蛋白纤维组成，表面光滑。具有吸音、吸尘、耐热性，给人以奢华的感觉。



材质表现时的难点主要有：１、丝质的光滑；２、独特的高光。

1、丝绸材质球效果

2、材质使用的贴图

材质制作分析：

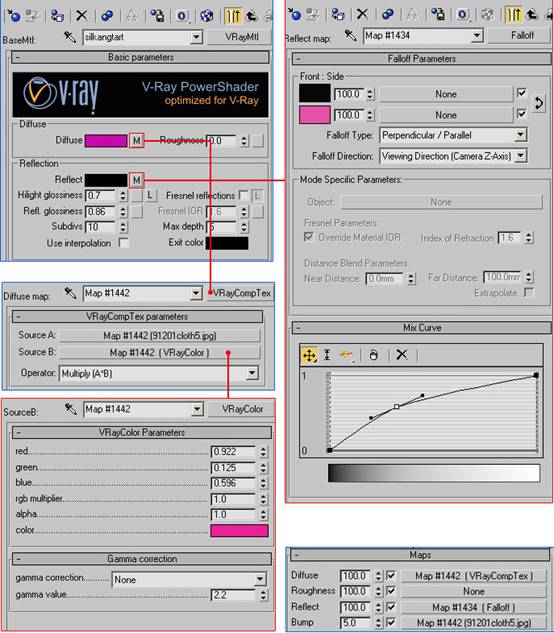

首先我在Diffuse通道中增加了一个VRayCompTex，在A通道中我使用了肌理贴图，B通道中我使用了VRayColor。接下来在Reflect通道中我使用了一个Falloff，衰减类型Perpendicular/Parallel，然后我在Mix Curve中加点冰调整节点为Bezier—Corner冰调整平滑，使材质反射过渡更加自然。整个材质基本设置完成，另外我略加了一点点的凹凸，贴图与漫反射中贴图一致。

理货员

二、斑驳金属材质

材质分析：



这里制作的不是那种旧金属，而是纯新的金属，用特殊制作工艺制作的类似旧金属的感觉。



材质表现时的难点主要有：1、斑驳的表面；2、别致的高光。

1、斑驳金属材质效果

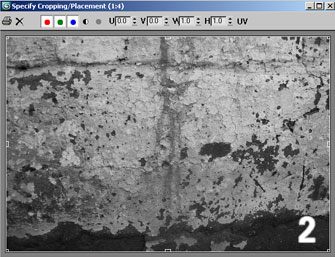

2、材质使用的贴图

材质制作分析：



斑驳的一些材质在CG动画场景中常常会用到，利用一层层贴图的混合和叠加制作出生活中的真实感觉。这里，我做这个材质只是娱乐下。因为不常做这类材质，也没怎么做旧用的贴图，这里我使用了一张旧墙照片来模拟旧金属的斑驳感觉。

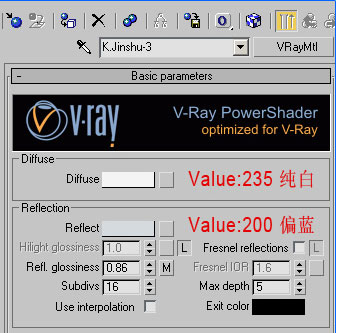

首先我想做一个类似银的金属，所以把Diffuse的色块调制到一个比较白的程度，然后反射这里我给了200，略偏一点点蓝。然后在Refl.glossiness通道中使用我们上面所示的黑白贴图。使用贴图后，原先在材质中设置的反射模糊值就完全没有作用，被贴图所代替。



到这里，斑驳的感觉已经出来了，但是为了加强斑驳的肌理感觉，我们把反射模糊通道的贴图同样给凸凹贴图也加上，凹凸值设置合适即可。



此教程只是无意找到一张贴图才临时试的，作为一个思路，希望大家能够吸收并作出更好更多的材质。

理货员

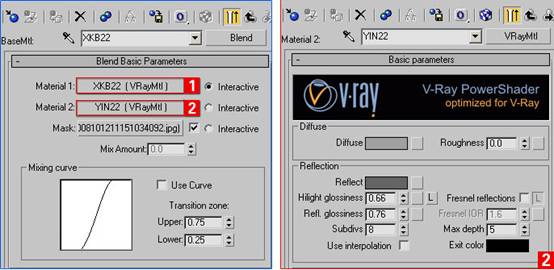

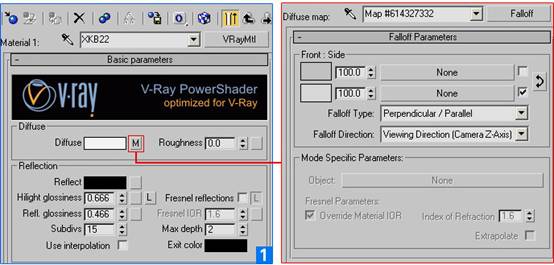

三、墙纸材质

材质分析：



这里制作的的是高档墙纸，花纹和底纹是不同材质制作的，给人以比较奢华的印象。



材质表现时的难点主要有：１、两种质感；２、区分高光。

1、壁纸材质球效果


2、材质使用的贴图

理货员

四、毛毯材质

材质分析：



毛毯主要分腈纶毯和涤纶毯，腈纶毯又分为普通和超柔毯两种。涤纶毯也分为普通涤纶毯和涤纶超柔毯。

1、毛毯材质球效果

2、漫反射材质贴图

3、凹凸指环材质贴图



材质制作分析：



毛毯材质经常会用到，制作方法也很多，例如毛发、模型、材质置换，VRay置换修改器等等。这次案例用到了2种制作方法，速度与效果还是很理想的。

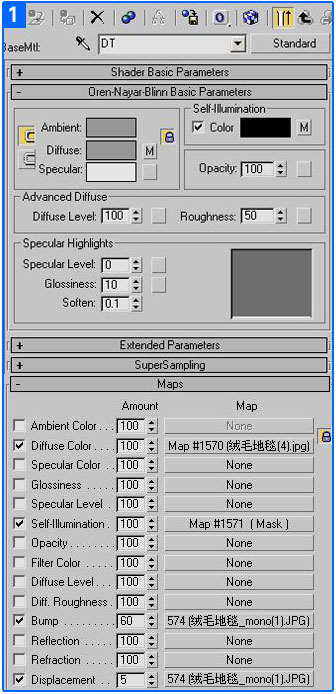

首先是蓝色框的1号材质，在制作餐厅卧室案例中使用到白与绿两种颜色毛毯的时候，使用到了这种方法。制作白色绿色两种颜色的布料材质，然后利用默认材质贴图通道中的置换来制作完成。

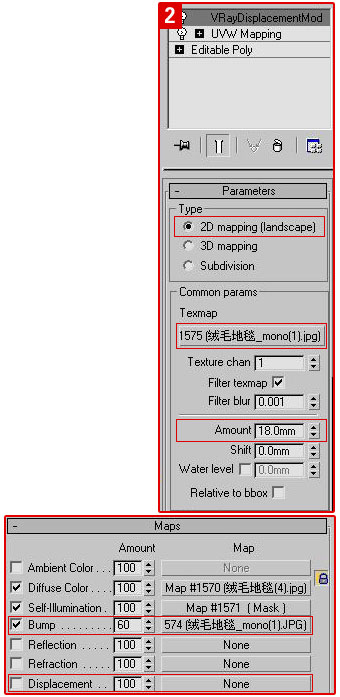

其次是红色框的2号材质，客厅中的毛毯制作仅仅用了普通布料加凹凸效果，这里未使用置换通道，只是利用置换修改器制作完成。具体参数见上图红色2号材质所示。

理货员

五、场景灯光分析



下面我选出餐厅部分的灯光进行分析讲解。餐厅部分要表现的是天光透过沙帘的感觉，主要使用到的灯光有两种：

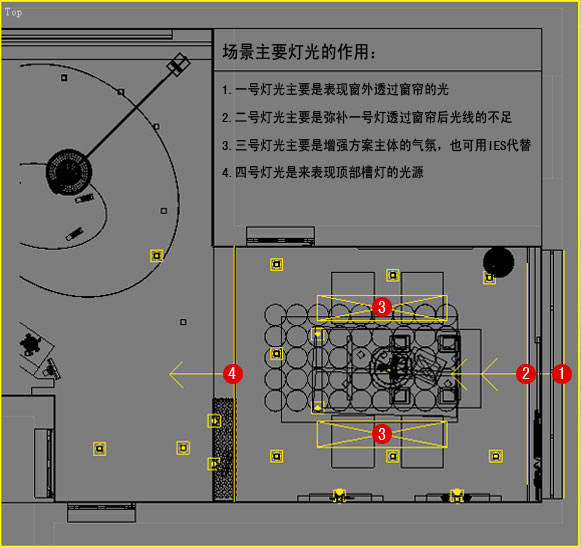

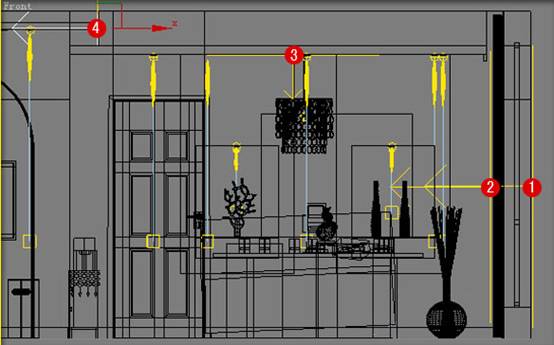

VRAY的面片灯及部分IES光域网。具体灯光位置如下图TOP/FRONT视角所示：

理货员

下面我们来看下几盏面片灯的具体参数：



在VRay渲染器中，灯光对速度的影响是很大的，请大家注意下面图示中灯光的尺寸及细分，IES光域网作为气氛灯光按结构布置，细分默认即可。

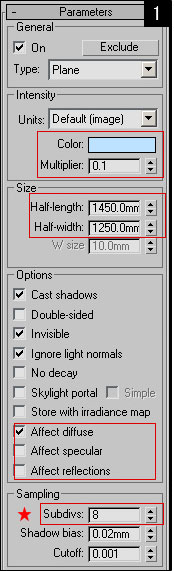

一号面片灯



该灯只是作为增强天光效果，透过沙帘，进入室内，仅仅在窗口形成淡淡的蓝色光。这里我给了很低的亮度，通过亮度的控制也减弱了其照射的范围，蓝色适当的加强些，使其与室内人工光源有比较明显的对比。关闭高光和反射。同样因为其光照范围并不大，这里我给了细分默认 8。

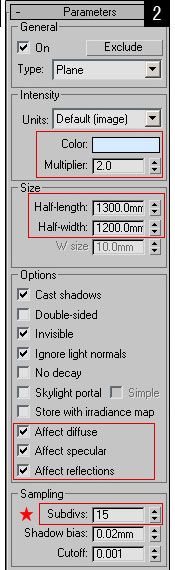

二号面片灯



该灯是场景范围最大，最主要的光源。这里我给了一个更淡一些的蓝色光。强度较大，使其能够照亮整个场景，或许实景并没有这么亮，但是效果图表现时候如果我一般在日光气氛下都追求这一种感觉，以加强客户对方案的第一印象。因为是主要光源，场景所有物体几乎都受其影响，这里开启反射/漫反射及高光选项。这里细分我给了一个比较高的数值：15。

理货员

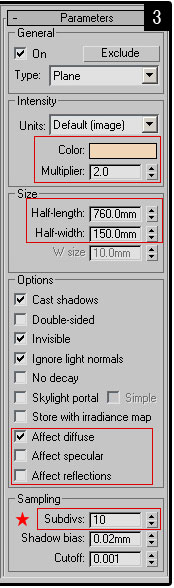

三号面片灯



该灯作用一方面使餐桌面物品及餐椅的光感质感增强，另一方面增强主体的氛围。一般我也采用光域网来表现。使用面光会使其阴影更细腻一些。这里我给了一个淡淡的红橙色，灯光不是很大，强度上我适当加强了，关闭了灯光的反射和高光。因为是主体部分，细分我也适当的提高了，这里细分 10。

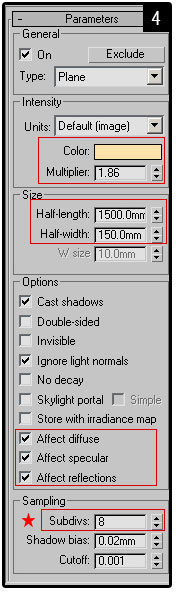

四号面片灯



该灯作用是很常见的，表现一些暗藏的灯光。这里我给了一个橙黄色，灯光强度场景不同而有差异，调整适合即可。开启反射/高光及漫反射，这里因为其照射的范围很小，而且在本案例所有图纸表现中并未直接出现，仅仅是物体反射时看到了此处，加上其尺寸比较窄，这里细分我按默认 8。



★ 星号特别标注表示红框内参数对渲染速度影响较大，应合理设置。

理货员

六、渲染器面板参数

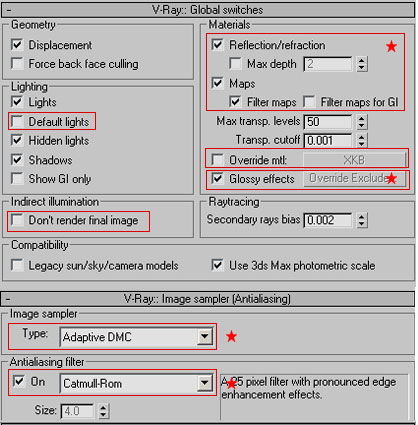

Global switches



全局开关面版,几乎所多的教程都有讲解。这里我只简单谈下该面版的使用心得。通过对全局参数的灵活控制，我们可以节省很多的工作时间左侧值得一提的是：Don’t render final image(不渲染最终图像)，通过设置该选项，我们可以在渲染静帧及动画的光子图像时节省很多时间。



右测的选项常用到：



Reflection/refraction(反射/折射)及Max depth(最大深度)。灵活的控制反射/折射及其最大深度，可以在测试场景时节省很多不必要的时间。下面还有对场景贴图的控制，以及我们常用的Override mtl(覆盖材质)

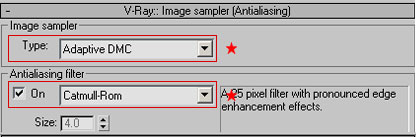

Image sampler（Antialiasing）



AA抗锯齿这里我使用了Adaptive DMC配合Catmull-Rom。通常Adaptive DMC搭配Mitchell-Netravali，这里考虑后期处理方式的不同而选用了边缘锐化的抗锯齿方式。

理货员

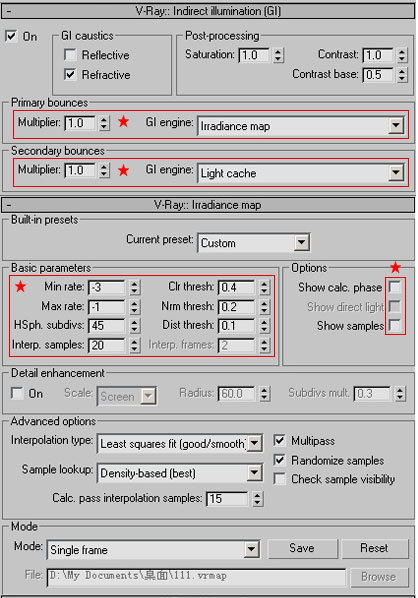

Indirect illumination



间接关照这里搭配了最常见的一种方式 lrradiance map 配合 light cache（以下简称LM，LC）该模型搭配下渲染速度和质量都是很不错的。



LM： 这里因为我使用了发光贴图，发光贴图尺寸的计算比较麻烦，一般我设置为最终出图尺寸的四分之一，基本比较适合。这里LM设置如左面所示：Min rate-3，Max rate -1；HSph. subdivs 45，lnterp. samples 20。



如果直接出图的话我设置的更低一些：Min rate-3，Max rate -2既可。

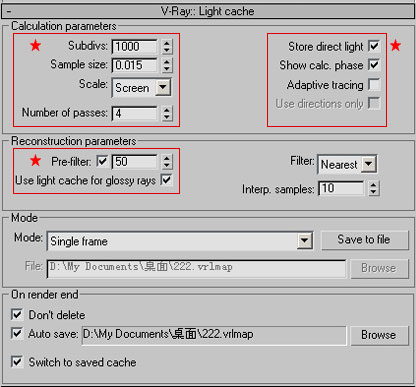

Light cathe



灯光缓存这里我设置了比较低的数值。Subdivs 1000，Sample size 0.015。比较低的细分搭配上稍微精细的采样大小，速度和层次感都还不错。下面我还开启了灯光预渡器，对于一些模糊材质在渲染最终图像的时候会加快一些。另外右侧我钩选了保存直接光，这样的话出图的速度会快很多，但是阴影明显没有不保存的好。至于是用于否应按照个人的情况而定。
