[转]通过一个小场景来讲解雕花陶瓷材质的设置方法

理货员 · 发表于 2009-3-20 15:41:00

希望对大家有所帮助

下面为雕花瓷瓶的细节图：

理货员 · 发表于 2009-3-20 15:49:00

1.布置灯光

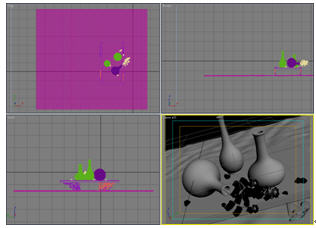

（1）打开场景如图1-1所示。

（2）在场景中创建一盏VRayLight灯光，并将其命名为VRayLight01，其位置如图1-2所示，具体参数设置如图1-3所示。
设置步骤：
●设置Multiplier（倍增值）为5。
●在Size（尺寸）面板下设置Half-length（二分之一长度）为20，Half-wide（二分之一宽度）为15。如图

（3）按F9键测试渲染下当前场景，效果如图1-4所示。

2.制作花瓶材质

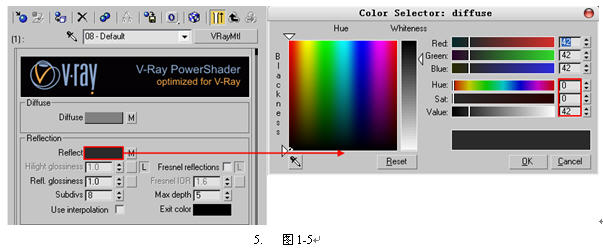

（1）按M键打开“材质编辑器”对话框，选择一个材质球，并将其命名为“瓶子1”，然后设置材质类型为VRayMtl材质，再设置Reflect（反射）颜色（H:0，S:0，V:34），如图1-5所示。

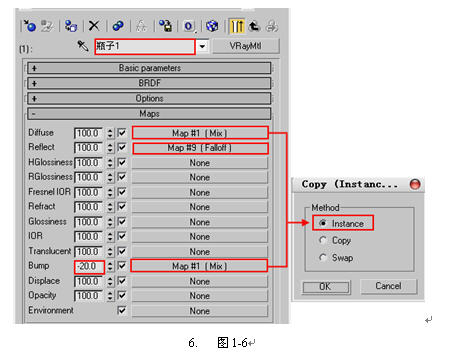

（2）展开Maps卷展栏，具体参数设置如图1-6所示。

设置步骤：
单击Diffuse（漫反射）后面的None按钮，然后在弹出的面板中双击Mix选项。
使用左键将Mix贴图拖曳Bump（凹凸）后面的None按钮上，并在弹出的对话框中勾选Instance（关联拷贝）选项，最后设置凹凸强度为-20。
单击Reflect（反射）后面的None按钮，然后在弹出的面板中双击Falloff（衰减）选项。

理货员 · 发表于 2009-3-20 15:52:00

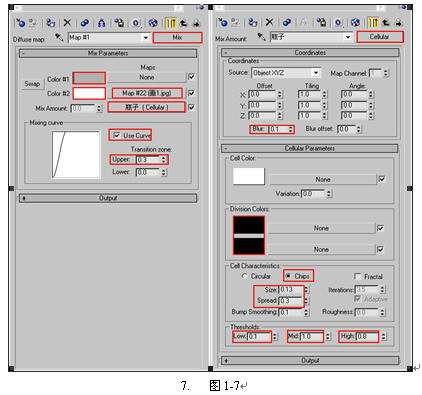

（3）进入Mix贴图设置面板，具体参数设置如图1-7所示。
设置步骤：
?设置Color#1颜色设置为灰色，Color#2颜色为白色，然后单击Color#2后面的None按钮，在弹出的面板中双击Bitmap选项，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/画1.jpg”文件，再单击Mix Amount（混合数量）后面的None按钮，在弹出的面板中双击Cellular（细胞）选项，并设置Blur（模糊）为0.1。
?展开Cellular Parameters（细胞参数）卷展栏，然后设置Division Colors（间隔颜色）为黑色，再设置Cell Characteristics（细胞特征）为Chips（碎石），并设置Size（尺寸）为0.13，Spread（散布）为0.3，最后在Thresholds（阙值）面板下设置Low（低）为0.1，Mid（中）为1，High（高）为0.8。
?在Mixing curve（混合曲线）面板下勾选Use Curve（使用曲线）选项，然后设置Upper（上部分）为0.3。

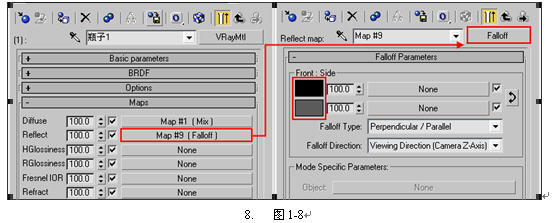

（4）展开Maps卷展栏，然后单击Reflect（反射）中的Falloff（衰减）贴图，打开其设置面板，再设置两个衰减颜色为黑色和灰色，如图所示。

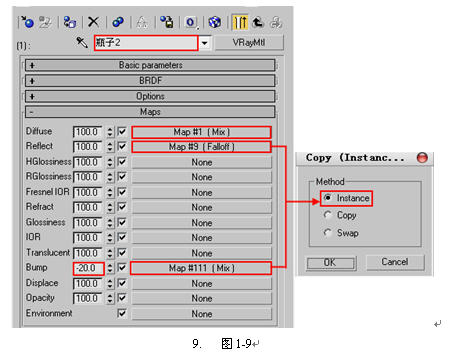

（5）选择一个材质球，并将其命名为“瓶子2”，然后设置材质类型为VRayMtl材质，具体参数设置如图1-9所示。
设置步骤：
设置Reflect（反射）颜色为深灰色。
?展开Maps卷展栏，单击Diffuse（漫反射）后面的None按钮，然后在弹出的面板中双击Mix选项。
?单击Reflect（反射）后面的None按钮，然后在弹出的面板中双击Falloff（衰减）选项。
?使用左键将Falloff（衰减）贴图拖曳到Bump（凹凸）后面的None按钮上，并在弹出的对话框中勾选Instance（关联拷贝）选项，最后设置凹凸强度为-20。

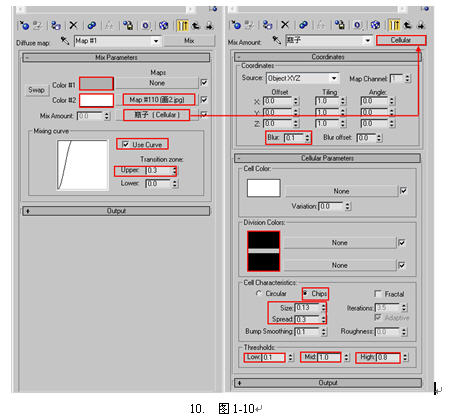

（6）进入Mix贴图设置面板，具体参数设置如图1-10所示。
设置步骤：
?设置Color#1颜色为灰色，Color#2颜色为白色，然后单击Color#2后面的None，在弹出的面板中双击Bitmap选项，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/画2.jpg”文件。
?单击Mix Amount（混合曲线）后面的None按钮，然后在弹出的面板中双击Cellular（细胞）选项，并设置Blur（模糊）为0.1。
?展开Cellular Parameters（细胞参数）卷展栏，然后设置Division Colors（间隔颜色）为黑色，再设置Cell Characteristics（细胞特征）为Chips（碎石），并设置Size（尺寸）为0.13，Spread（散布）为0.3，最后在Thresholds（阙值）面板下设置Low（低）为0.1，Mid（中）为1，High（高）为0.8。
?在Mixing curve（混合曲线）面板下勾选Use Curve（使用曲线）选项，然后设置Upper（上部分）为0.3。

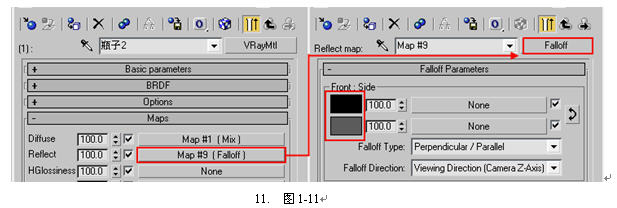

7）展开Maps卷展栏，然后单击Reflect（反射）中的Falloff（衰减）贴图，打开其设置面板，再设置两个衰减颜色为深灰色和浅灰色，如图1-11所示。

理货员 · 发表于 2009-3-20 15:55:00

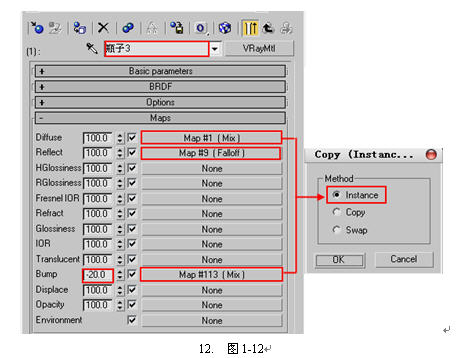

（8）选择一个材质球，并将其命名为“瓶子3”，然后设置材质类型为VRayMtl材质，具体参数设置如图1-12所示。
设置步骤：
设置Reflect（反射）颜色为深灰色。
展开Maps卷展栏，单击Diffuse（漫反射）后面的None按钮，然后在弹出的面板中双击Mix选项。
使用左键将Mix贴图拖曳到Bump（凹凸）后面的None按钮上，并在弹出的对话框中勾选Instance（关联拷贝）选项，最后设置凹凸强度为-20。
单击Reflect（反射）后面的None按钮，然后在弹出的面板中双击Falloff（衰减）选项。

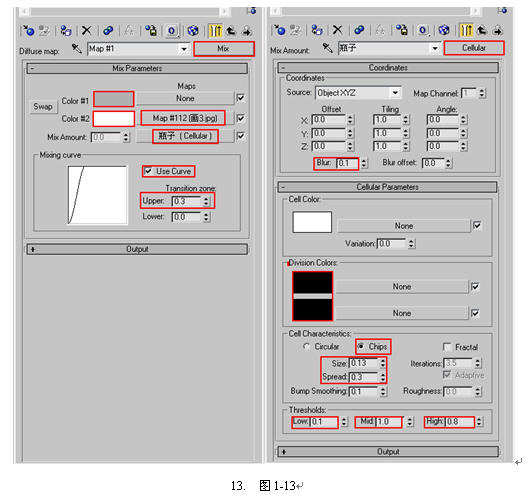

（9）进入Mix贴图设置面板，具体参数设置如图1-13所示。
设置步骤：
?设置Color#1颜色为浅灰色，Color#2颜色为白色，然后单击Color#2后面的None按钮，在弹出的面板中双击Bitmap选项，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/画3.jpg”文件。
?单击Mix Amount（混合曲线）后面的None按钮，然后在弹出的面板中双击Cellular（细胞）选项，并设置Blur（模糊）为0.1。
?展开Cellular Parameters（细胞参数）卷展栏，然后设置Division Colors（间隔颜色）为黑色，再设置Cell Characteristics（细胞特征）为Chips（碎石），并设置Size（尺寸）为0.13，Spread（散布）为0.3，最后在Thresholds（阙值）面板下设置Low（低）为0.1，Mid（中）为1，High（高）为0.8。
?在Mixing curve（混合曲线）面板下勾选Use Curve（使用曲线）选项，然后设置Upper（上部分）为0.3。

（10）展开Maps卷展栏，然后单击Reflect（反射）中的Falloff（衰减）贴图，打开其设置面板，再设置两个衰减颜色为深灰色和浅灰色，如图1-14所示。

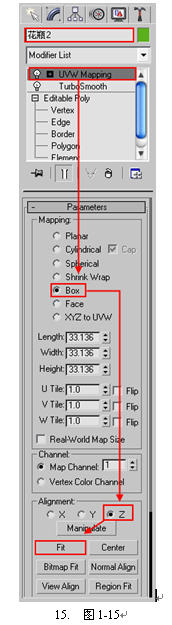

（11）选择“花瓶2”模型，然后为其加载UVW Mapping（UVW贴图）命令，具体参数设置如图1-15所示。
设置步骤：
在Mapping（贴图方式）面板下勾选Box（盒子）选项。
在Alignment（轴向）面板下勾选Z选项，然后单击Fit（适配）按钮。

（12）选择“花瓶3”模型，然后为其加载UVW Mapping（UVW贴图）命令，具体参数设置如图1-16所示
设置步骤：
?在Mapping（贴图方式）面板下勾选Cylindrical（圆柱）选项。
?在Alignment（轴向）面板下勾选X（X轴）选项，然后单击Fit（适配）按钮

（13）将制作好的3个材质赋予场景中的3个花瓶，然后单击“材质编辑器”对话框上的Show Standard Map in Viewport（显示材质）按钮，让物体以贴图的方式显示在视图中，效果如图1-17所示。

理货员 · 发表于 2009-3-20 15:57:00

★提示：
在上面的操作中为“花瓶2”和“花瓶3”都加载了UVW Mapping（UVW贴图）命令，其目的是为了让贴图在花瓶上面显示的更合理、更准确。

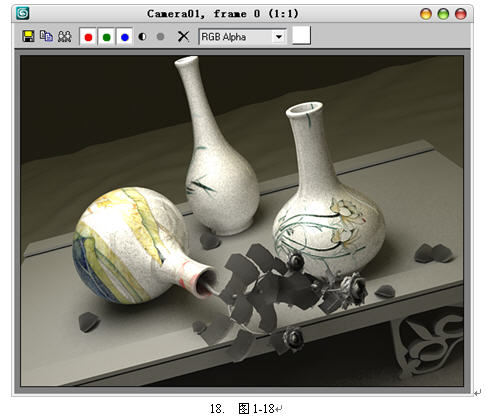

（14）按F9键测试渲染下当前场景，效果如图1-18所示。

3.制作桌面材质

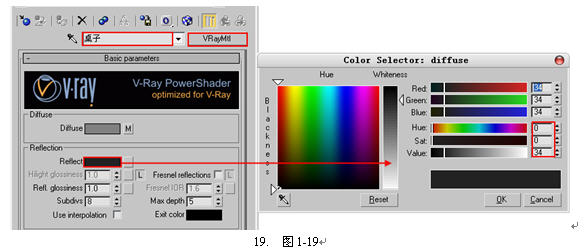

（1）选择一个材质球，并将其命名为“桌子”，具体参数设置如图1-19所示。
设置步骤：
?设置材质类型为VRayMtl材质。
?设置Reflect（反射）颜色为（H:0，S:0，V:34）。

（2）展开Maps卷展栏，然后单击Diffuse（漫反射）后面的None按钮，在弹出的面板中双击Bitmap选项，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/木03.ipg”文件，如图1-20所示。

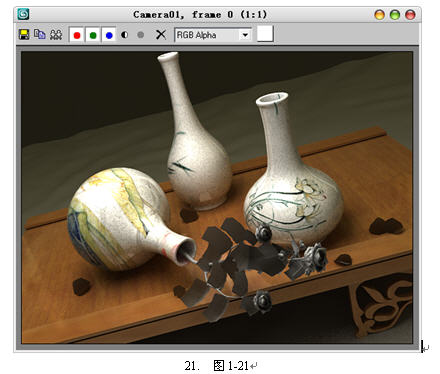

（3）按F9键测试渲染下当前场景，效果如图1-21所示。

理货员 · 发表于 2009-3-20 15:59:00

★提示：

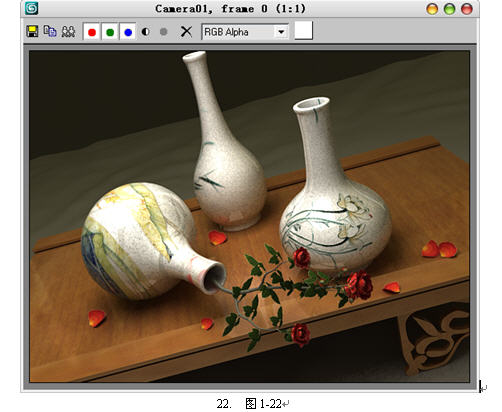

花和叶子的材质的制作在这里就不讲解了，主要使用前面讲解过的Opacity（透明度）贴图来制作，完成后的效果如图1-22所示。

4.制作桌布材质

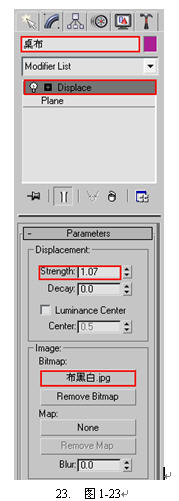

（1）选择场景中的桌布，然后为其加载Displace（置换）命令，具体参数设置如图1-23所示。
设置步骤：
?在Displacement（置换）面板下设置Strength（强度）为1.07。
?在Image（贴图）面板下的Bitmap中添加一张本书配套光盘中的“第2章/贴图/布黑白,jpg”文件。

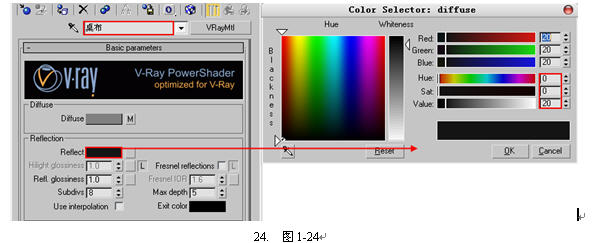

（2）选择一个材质球，并将其命名为“桌布”，具体参数设置如图1-24所示。
设置步骤：
?设置材质类型为VRayMtl材质。
?设置Reflect（反射）颜色为（H:0，S:0，V:20）。

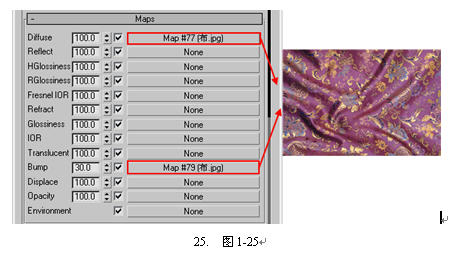

（3）展开Maps卷展栏，具体参数设置如图1-25所示。
设置步骤：
?单击Diffuse（漫反射）后面的None按钮，然后在弹出的面板中双击Bitmap选项，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/布.jpg”文件。
?单击Bump（凹凸）后面的None按钮，然后在弹出的面板中双击Bitmap选择，并在弹出的对话框中选择本书配套光盘中的“第2章/贴图/布.jpg”文件。
