将POLY进行到底---音响建模！

理货员 · 发表于 2008-3-26 20:34:00

作者：jakehappy007

最近被一些3D的渲染问题困扰，很是郁闷，就建个模型来转移一下自己的郁闷心情！

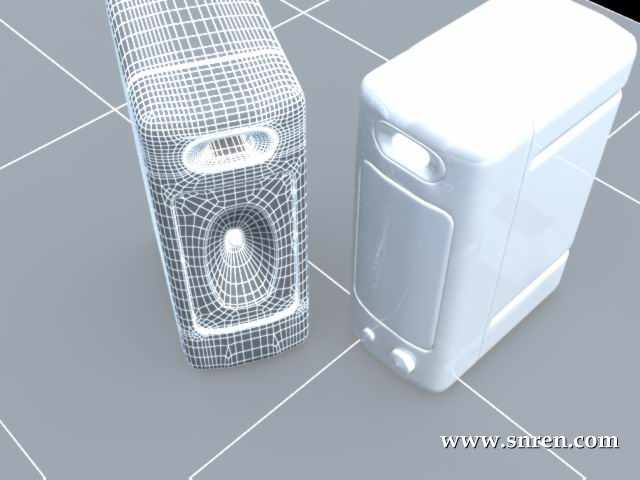

先来个线框图，由于我主要介绍我的建模过程，模型没怎么渲。

理货员 · 发表于 2008-3-26 20:35:00

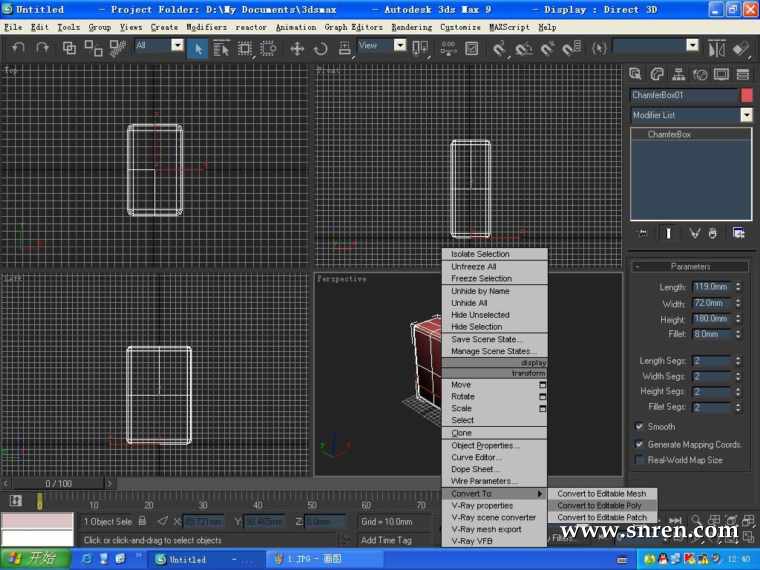

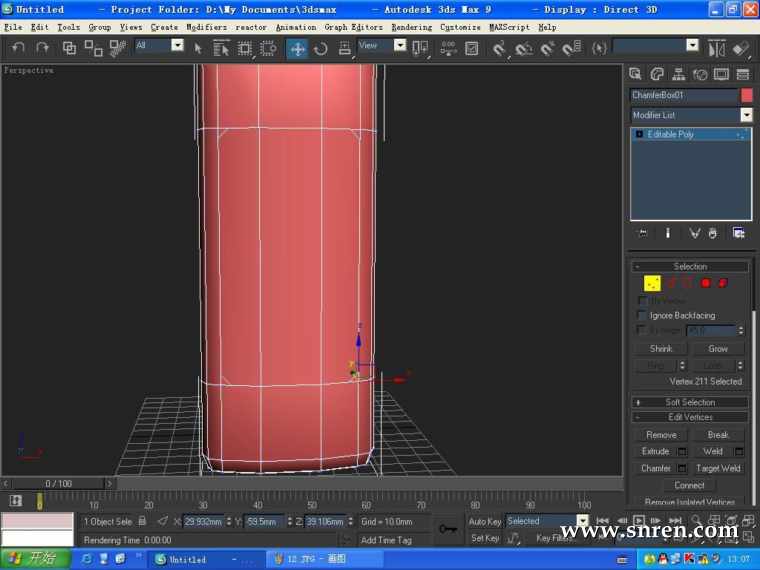

1，建一个才chamferbox,参数如图，转化为POLY

理货员 · 发表于 2008-3-26 20:35:00

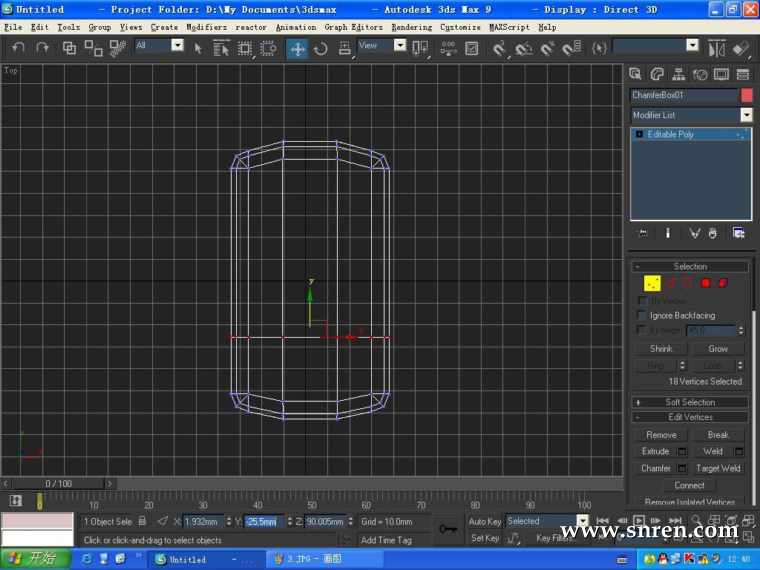

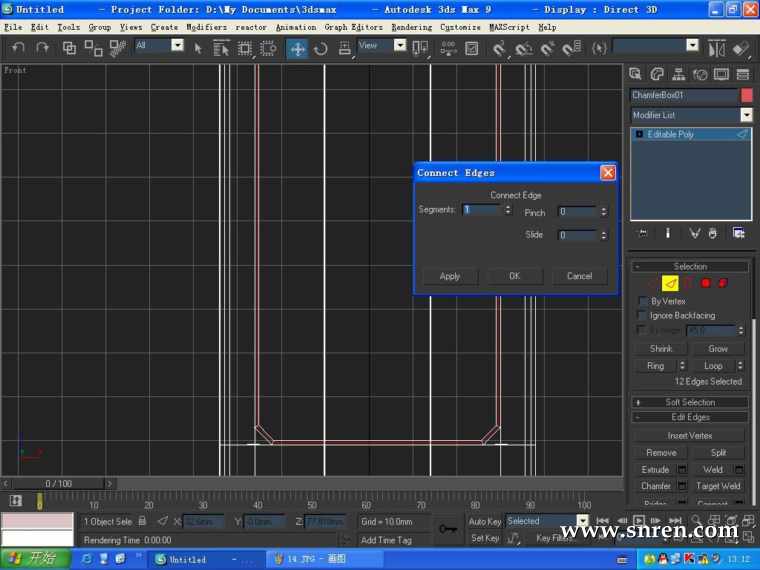

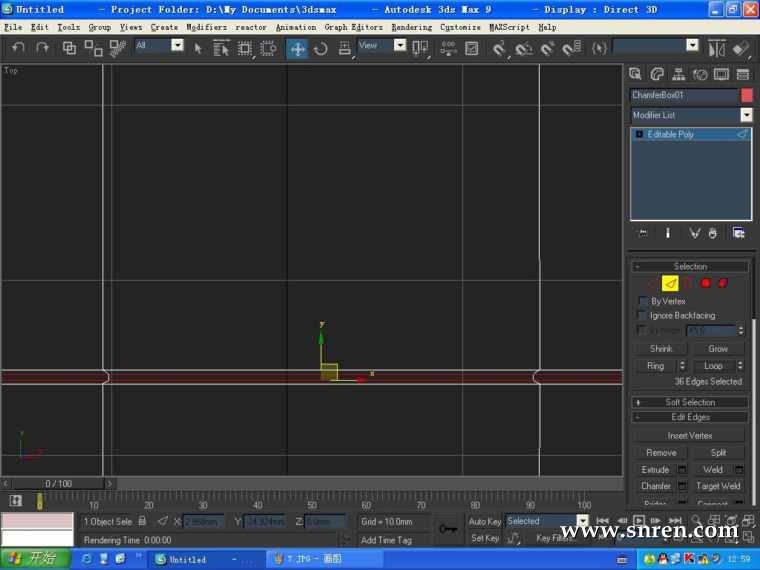

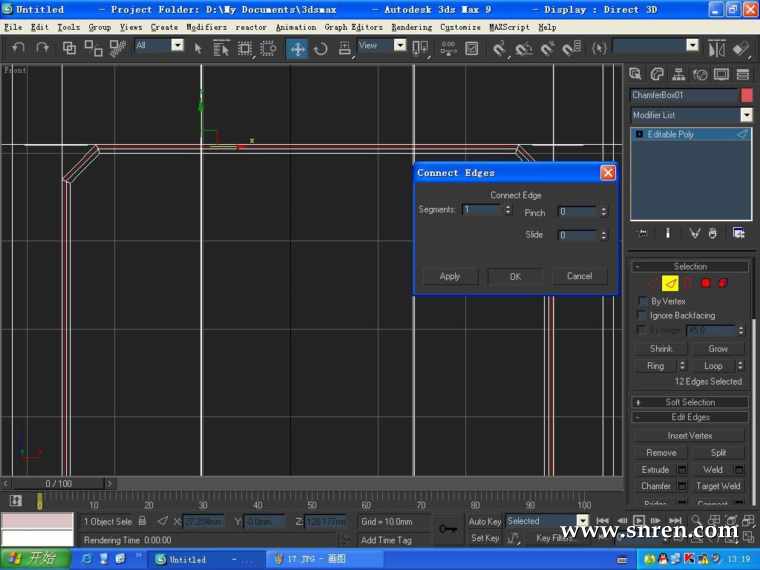

2，进入顶视图加线，同时分好接缝线，调好位置！

理货员 · 发表于 2008-3-26 20:36:00

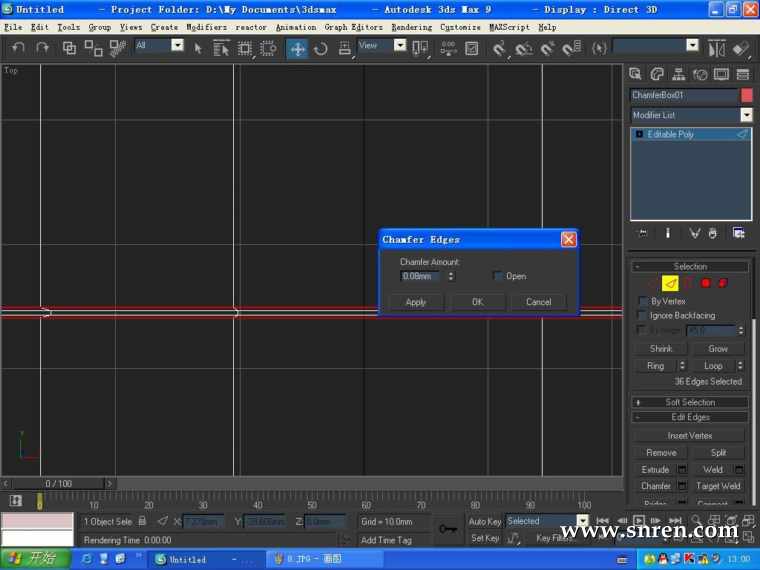

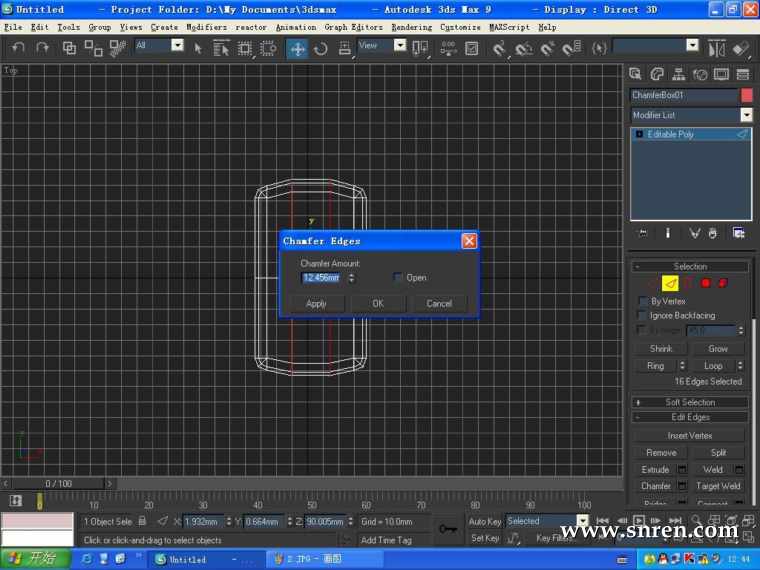

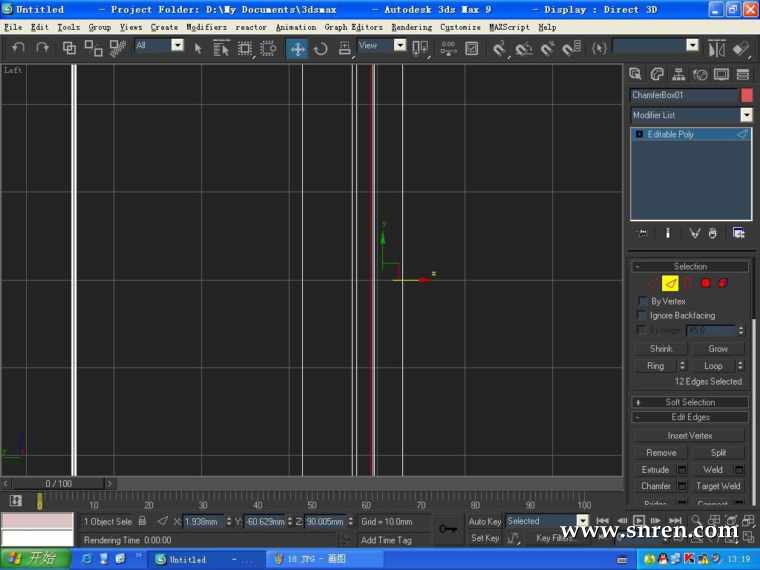

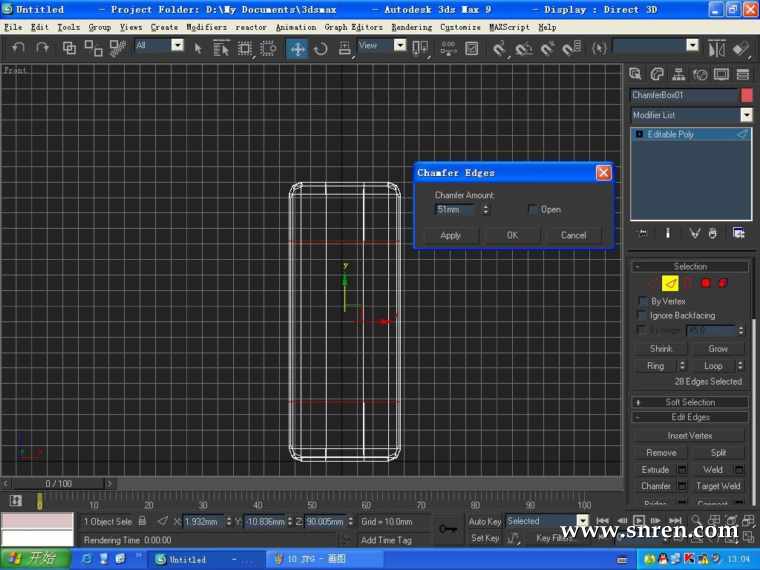

3，chamfer2次，找到中间的线（注意是2根，因为你chamfer了2次），进入前视图放缩，并在顶视图调节好2根线的位置

理货员 · 发表于 2008-3-26 20:36:00

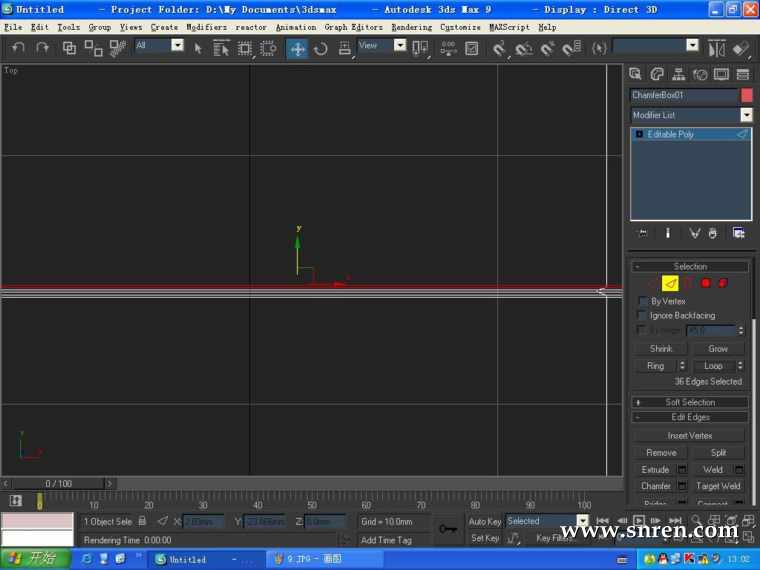

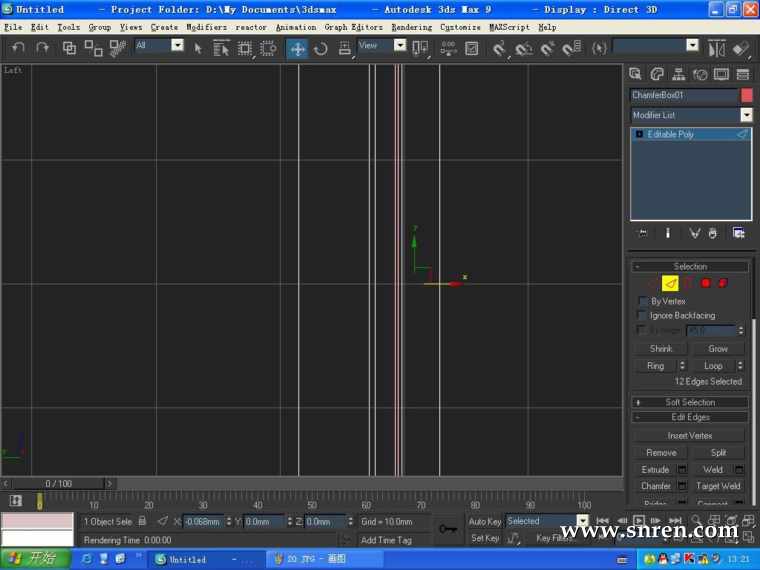

4、继续chamfer,调整位置，这里是为了是接缝变窄些。

理货员 · 发表于 2008-3-26 20:37:00

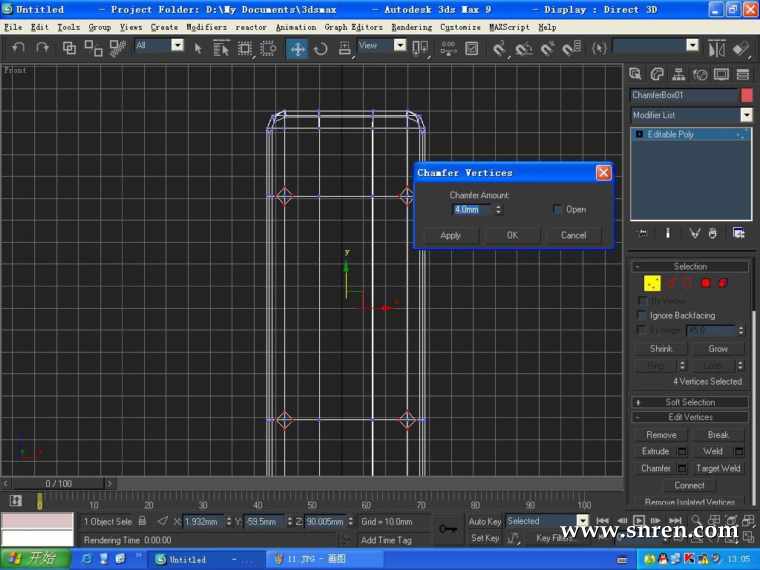

5、转到前视图，加线画出喇叭的大致位置，因为喇叭4角是倒角的，那么就找到4个点进行chamfer,移动并焊接点！

理货员 · 发表于 2008-3-26 20:37:00

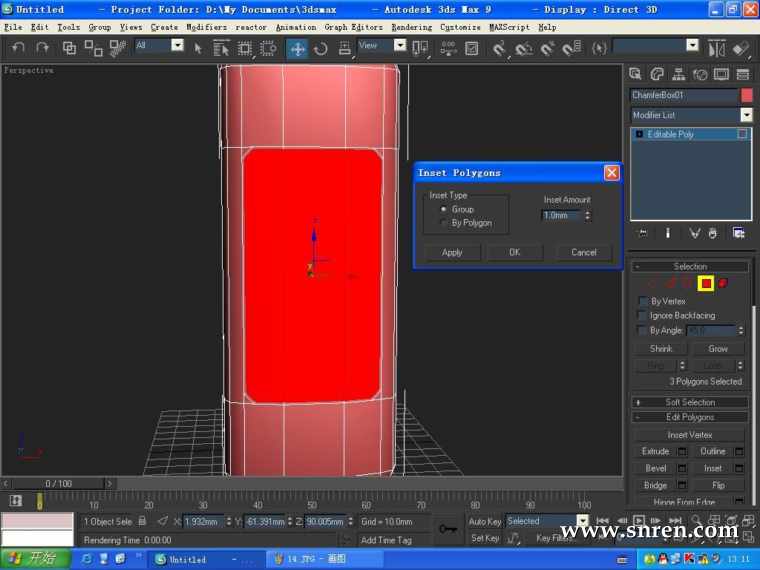

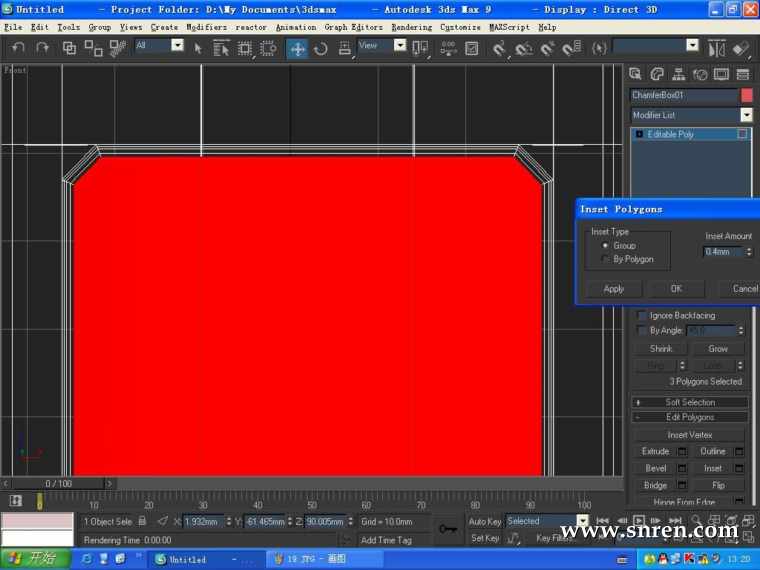

6、选中面，插入，然后中间加线，在左视图进行移动

理货员 · 发表于 2008-3-26 20:38:00

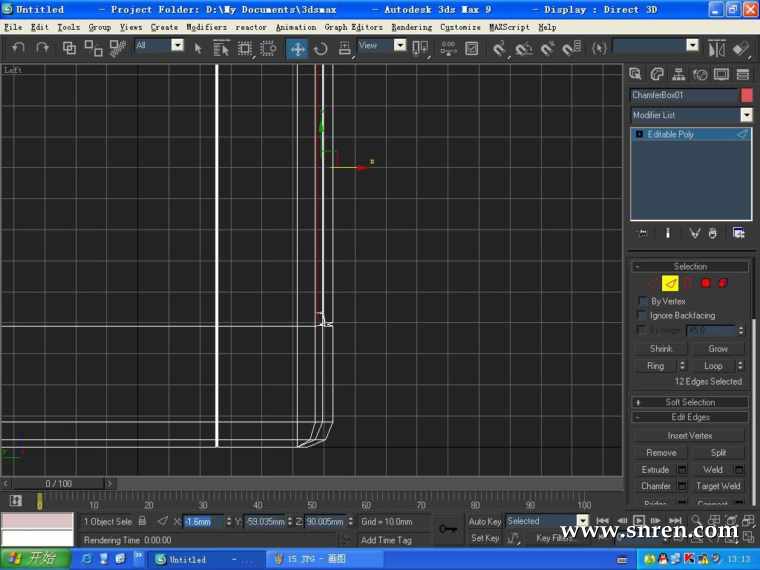

7、chamfer，这里要注意一些线的移动，特别是对于chamfer效果不好的线，不然等以后光滑时，边会很难看的！

理货员 · 发表于 2008-3-26 20:38:00

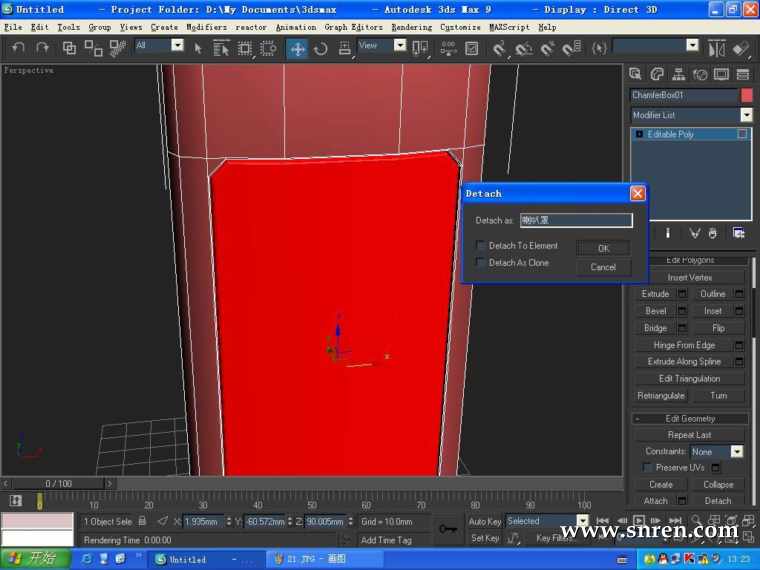

8、选中面然后进行移动（这里是为了制作倒角，因为chamfer的话效果不好，用插入的话就可以避免，所以当遇到一些不好进行倒角的地方，我推荐这种方法），选中面分离，把它做为喇叭外的罩子！

理货员 · 发表于 2008-3-26 20:39:00
