从CAD、SU、3D到VR小教程

漫游星际

作者：woodenman

此教程是受SU一个论坛邀请所写的，第一次写教程，发到SU论坛后反响还可以，于是想到发到火星。下面是内容：
由于受（室内）的邀请，写一篇关于从CAD到SU，最后用 vr for 3D 渲染的小教程，很感谢给我这次煅练自己的机会以及（室内）在SU上的各方面的帮助，同时最感谢的是我的VR师傅YA(模臣)，在这一个多月内，是他一直以来引导我学习VR，由于使用3D才两个月，所以建模方面，就只能有求SU了。
写的过程避免不了出现这样哪样的错误，所以，请多指正批评。当然，发到VR群后，受到不少打击，原因是图确实不怎么样，呵呵，不管了，因为我们还有的是时间进步，学习两个月，以后要加强练习了。下面就关于SU建模导入3D后，使用VR进行简单渲染过程，一步步做个简单做一遍。不多说了，下面先看看渲染后的效果，是个下午的时分的气氛场景。然后我们开始一步步制作。。。。
下面是最终效果：

漫游星际

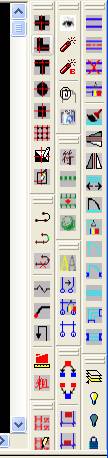

第一步，当然是使用CAD绘制平面图，其中我使用了一个小插件，网上有很多插件，这个插件是我在以前做CAD施工图时使用的一个简单插件，由于使用的比较舒服，所以就一直在用。

漫游星际

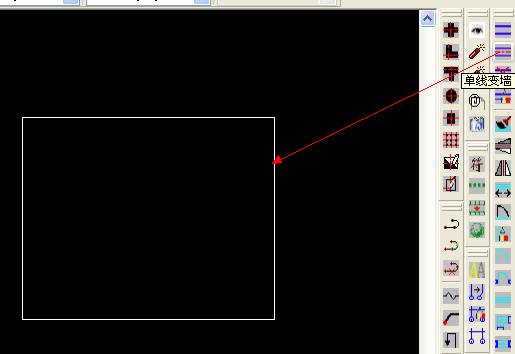

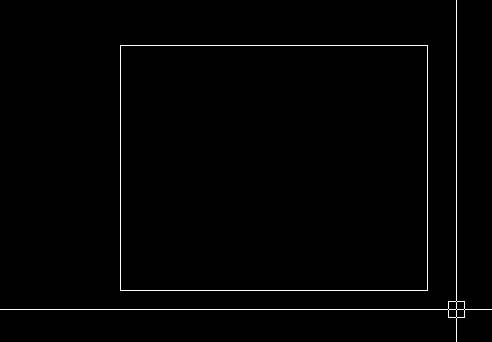

1.首先使用LINE命令，画出平面。由于是小教程，所以画一个方形的小空间，尺寸为5000*4000mm。2.然后使用插件将其变成墙体。
3.这些参数就不用我多说了，一看就明白了。我在这里给默认值。

漫游星际

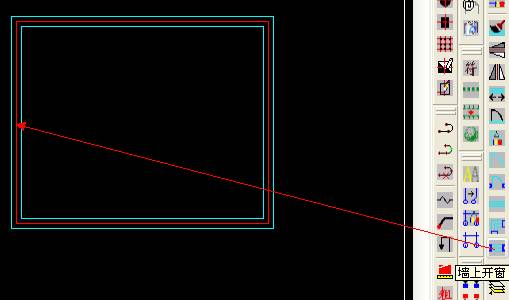

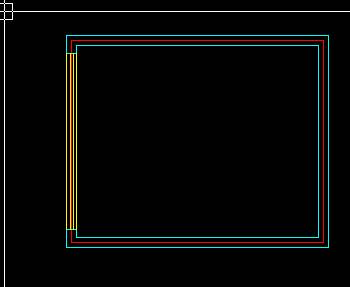

自动生成墙体，当然这是平面的，下面我开始给它加一个窗户；
为了使整个空间更亮，更舒服，我只给了一个小窗垛。

漫游星际

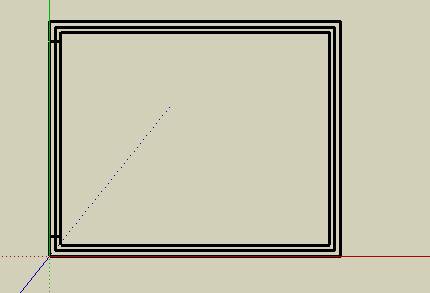

1.CAD平面图就画到这里，下面保存，使用SU导入。导入过程就不详细说明了。2.已经导入，现在开始拉升及建墙体窗户，当然，中间的轴线可以在CAD中删除或者隐藏，也可以在SU中删除，一般在CAD中比较好操作，直接隐藏图层就可以，这里不多讲。

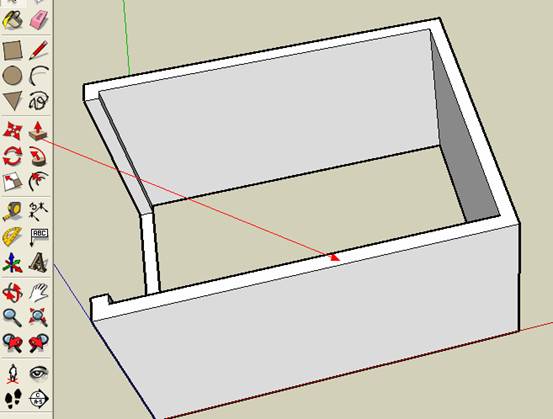

下面使用SU中最常用的命令，推/拉命令拉墙体。

漫游星际

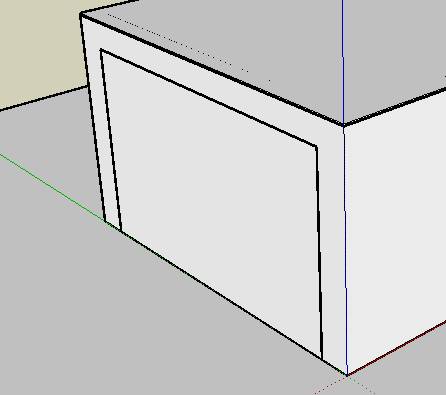

1.由于我想做的是一个落地窗，所以只拉出窗户上面的小梁即可。
2.给一个300mm的尺寸，拉小梁。

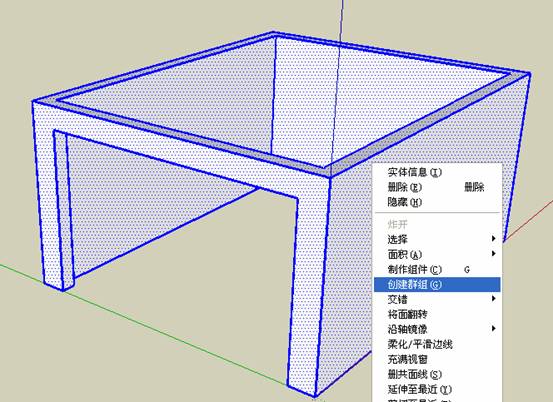

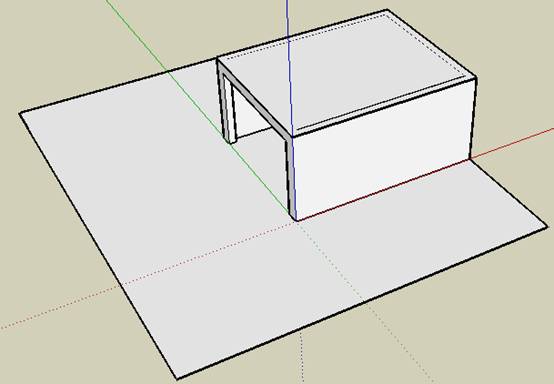

3.拉好之后，创建群组，这是一个很好的习惯，因为有利于导入3D后，好操作，接下来给地面和顶面，地面分外室外和室内，都用面拉就可以了，这里不多讲。当然，因为是落地窗，所以地面给一个大的BOX，顶面和地面分别创建群组。



漫游星际

下面开始制作简单的落地窗，这里我使用了SU的一个窗户插件，如果没有安装此插件的朋友，可以去论坛下载：www.SketchUpBBS.com ；
使用此插件也已经可以满足部分建模要求，速度也还可以，如果想建比较精细的窗户，当然要自己一点一点来进行修改。

漫游星际

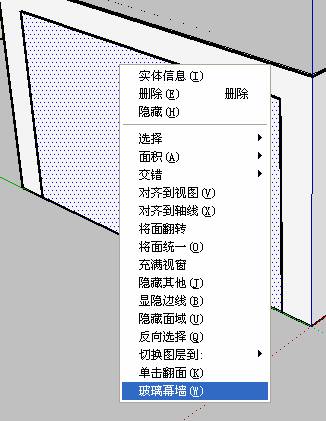

首先使用BOX将窗户封住，当然必须是一个单面，这样才能使用这个插件，要注意的一点是，反面和正面，因为我们使用的是室内，所以导入3D后，我们只注意室内的面是正面就可以了。在刚刚建好BOX上点右键，会弹出一个菜单，其中有“玻璃幕墙”这一项，这就是我要使用的建窗户命令。

漫游星际

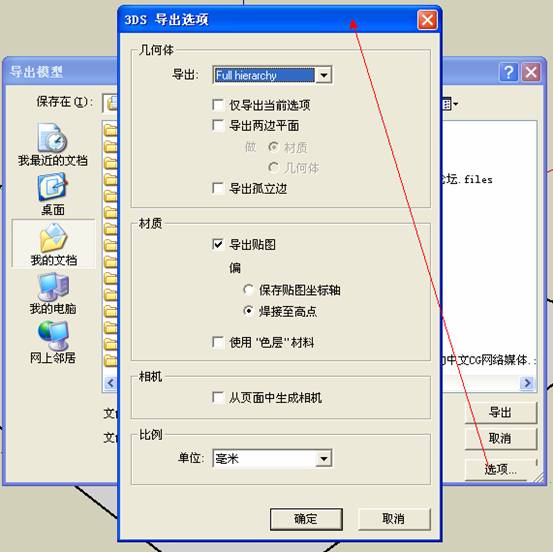

其他就不多讲了，这里要注意的一点，把室内和室外的地面分开，因为要给的材质是不样一样，以便在3D中好编辑。每做一步都不要忘记创建群组。下面就开始导出为3DS格式，导出时有一个选项要注意。。

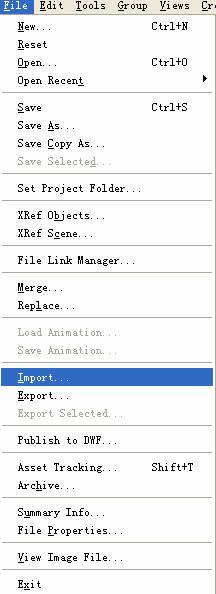

按照这个参数，导入3D不会出错的。下面打开3D，我使用的是目前3D中的最高版本，3D2008。由于使用的时间不久，所以很多命令是不会使用的。

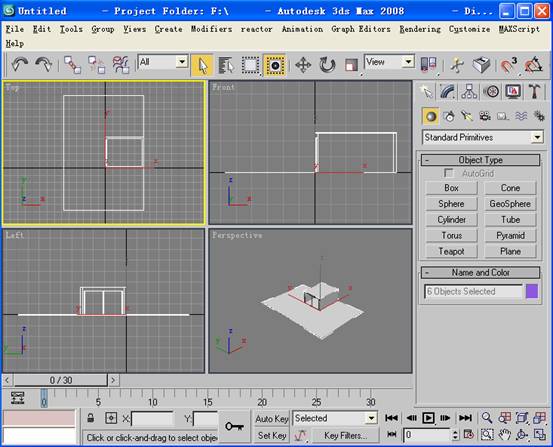

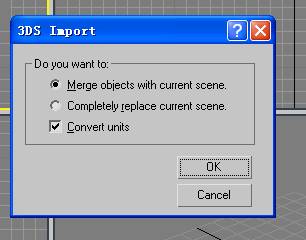

一路点是就可以了。导入成功。

漫游星际

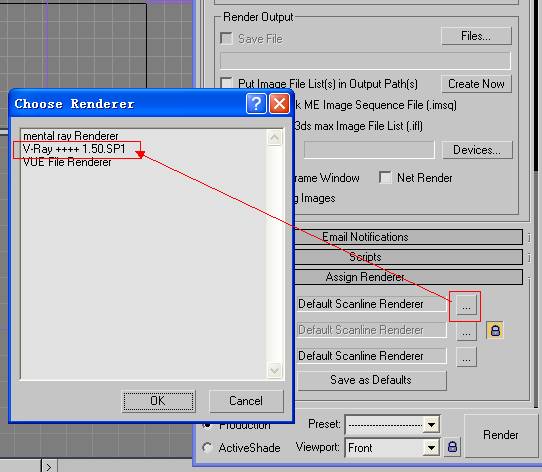

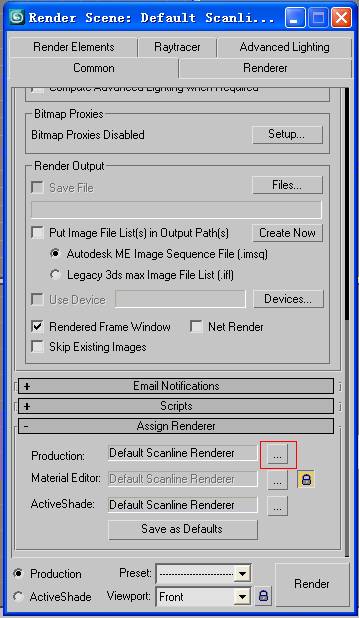

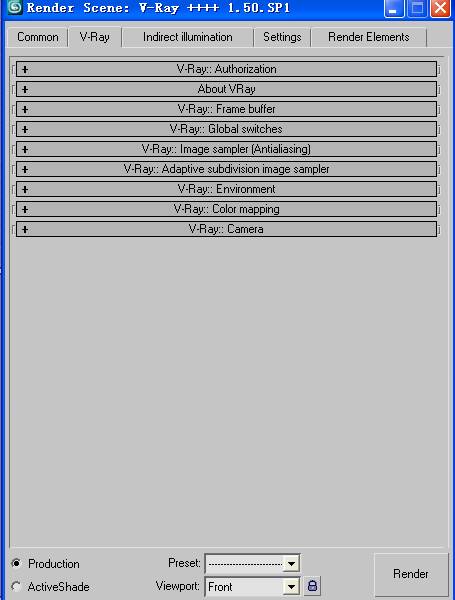

现在开始打开VR，当然，按F10是最快捷的方法。
