3ds max 5reactor基础教程

cmcg

reactor是MAX5自带的动力学系统，照我看就是max4时的havok罢了，功能上没什么不同，用法也一样，是个很不错的东东，速度也很快，算是MAX原来Dynamics的替代品吧，它的工作流程是先进行物理属性的设置，再预览和调整，最后输出为关键帧。 我建议使用reactor的UI设置，这样你就不用到各个面板里去找了。在Customize里选择Load Customize UI Scheme，选择reactor.ui，为了让大家能看清楚，我把reactor的工具条拖了出来：

cmcg

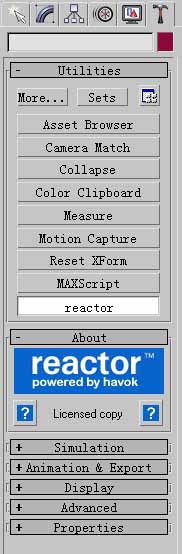

跟havok没什么区别（当时拿到havok时我高兴得几天睡不着，因为它的功能是我梦寐以求的），它们的功能依次为： |刚体收集，布料收集，软体收集，绳收集，变形网格收集|布料修改器，软体修改器，绳修改器，绑到刚体修改器|约束解析，固定点约束，点对点约束，点对路径约束|弹簧系统，阻尼系统，玩具车系统，发动机系统，风力系统，破裂系统，水系统|平面|窗口预览，执行模拟，分析世界，输出世界| 再看看reactor的面板：

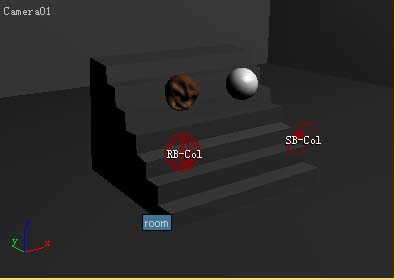

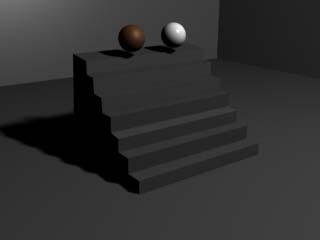

reactor的许多重要设置要在此进行。界面就说这么多啦，下面玩个简单的实例，你将会熟悉reactor的工作流程。 先看看我们的场景吧

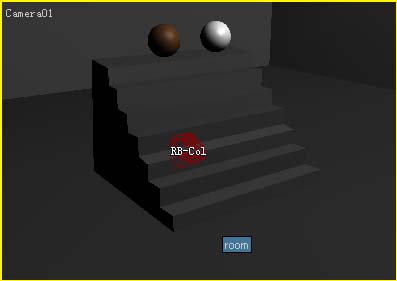

3ds max 5的阴影真是优秀啊……跑题了…… 点在场景中创建一个刚体收集，放在哪都无所谓，看着顺选着方便就行：

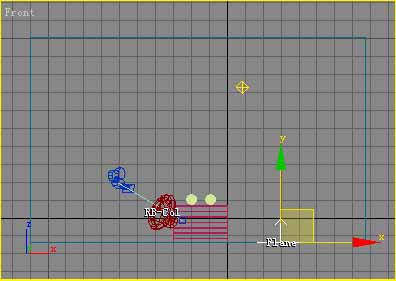

选中这个刚体收集，进入Modify面板，点Pick按钮在场景中选择白球和台阶，它们便成为刚体。你也许要问为什么不选褐球和房间，因为我要把褐球作为软体，而房间因为翻转了法线，成为凹体，即不会与球发生碰撞，所以我们要用到。 点在场景中创建一个平面，位置如图：

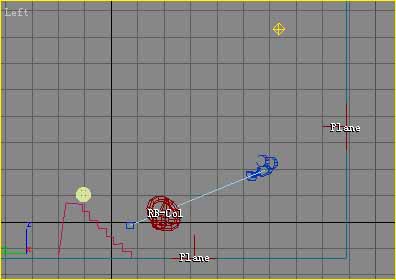

选中刚体收集，进入Modify面板，点Pick按钮在场景中选择该平面。再建一个平面作为挡板，注意方向和位置：
中白球，进入reactor面板，指定白球的质量为10千克（reactor默认0千克的物体静止不动）：
选中褐球，进入Modify面板，加一个reactor SoftBody修改器（或点），再进入reactor面板，指定白球的质量也为10千克。点在场景中创建一个软体收集：
选中软体收集，进入Modify面板，点Pick按钮在场景中选择褐球（只有添加reactor SoftBody修改器的物体才能被软体收集）。进入reactor面板，选中摄像机和灯光，以便进行预览
任选一个平面，在reactor面板中选择房间作为代理显示（因为房间不与任何收集有关，不这么做在预览时不会被显示）：
Preview in Window按钮（或点）进行预览

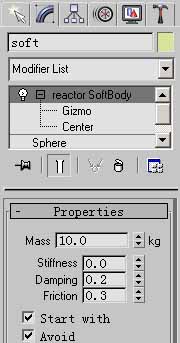

按P键开始播放，我们还可以选择播放速度。不满意可以再调整，我把白球的Elasticity（弹力）值设为1.0，把褐球的值设为如图状，勾选Avoid可以防止自我穿透：满意后点执行模拟，把动力学属性输出为关键帧。这是一个漫长的过程，是用了软体的缘故……我先去吃饭啦…… 饭吃完了，reactor也计算完了。点播放动画，我们可以看到刚体和软体的性质很不同：

reactor的工作流程就是这样的，其它类型物体的创建方法也大体相同（都很简单，自己玩玩就会了）……我累了，以后再说啦…… 　

cmcg

二. 这是reactor教程的第二篇，如果你还没看过第一篇，建议去看看，因为有些讲过的东西我不会重复了。我们这里要做的是模拟《星战前传一》中的吊仓动画，因为学习重点在reactor的物理模拟，而且我的机器不好，所以用了低多边形来加快计算速度。我希望菜鸟们看后能够举一反三，因为多数流程是一致的，利用好reactor就能产生惊人的效果！先看看我们的场景吧：

cmcg

我们要做的就是让前两个仓带动后一个仓，绳子还会随运动变化。要知道在《星战前传一》中为制作这个动画在Maya中用了非常多MEL脚本，而我们的方法就轻松多了，但毕竟不是一个质量级的，这里只做坠落，没有爆炸，因为没有精细模型时爆炸不会真实，reactor的破裂系统我以后会另外讲。我为做出该效果试了很多种方法，把个人认为最好的方法介绍给大家，你看后若能想出更好的方法请你告诉大家。还有，reactor并不支持MAX的Mesh Bomb，可能用reactor的变形网格可以，但约束系统只支持刚体收集……此为后话。 我说过有些讲过的东西我不会重复了，所以先给张要建的Helpers的图（reactor物体在MAX中为Helpers，可以在相应面板中找到），有三个点对点约束、一个刚体收集、一个约束解析、一个绳收集，大家怎么建都可以，放哪都无所谓，这和风系统不一样。你要是不会建就说明你没看本教程的上一篇。
在刚体收集里加入三个吊仓，在reactor面板里设置前两个吊仓的质量分别为1000kg，弹力0.5，后一个吊仓质量700kg，弹力0.5，如图：

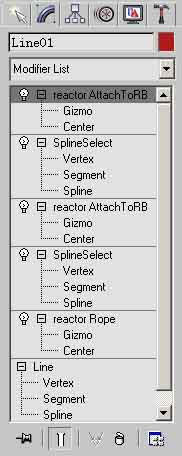

三个点对点约束原理是一样的，我只选一个来讲，着重讲清原理。选中绳子，加上reactor Rope修改器（reactor Rope只支持Spline，不支持网格），这个设置我不讲，你可以自由发挥，注意绳子的硬度对运动影响很大。再加一个SplineSelect选中一端的点，然后加reactor AttachToRB选中靠近所选端的吊仓，再做同样的一步把绳子另一端也绑到相应的吊仓。最后残堆应该如图所示：
要注意每个reactor AttachToRB都要关掉Ignore（忽略碰撞）一项，这样在后面的动画中绳子才不会穿透吊仓

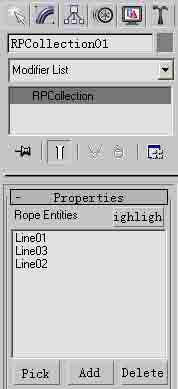

重复这一步做好另外两条绳子，在绳收集中选中这三条绳子，这样绳子就有了动力学属性：
选中一个点对点约束，选中相邻的两个吊仓为刚体A和B，选中两个吊仓间的绳子作为Point，Point为运动的轴点。这样两个仓就会相互影响了。

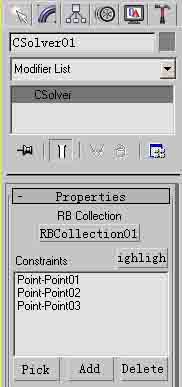

重复该步做好另两个点对点约束，再选中约束解析，如图加入刚体收集（点对点约束选中的刚体必须包括在该刚体收集中）和三个点对点约束：

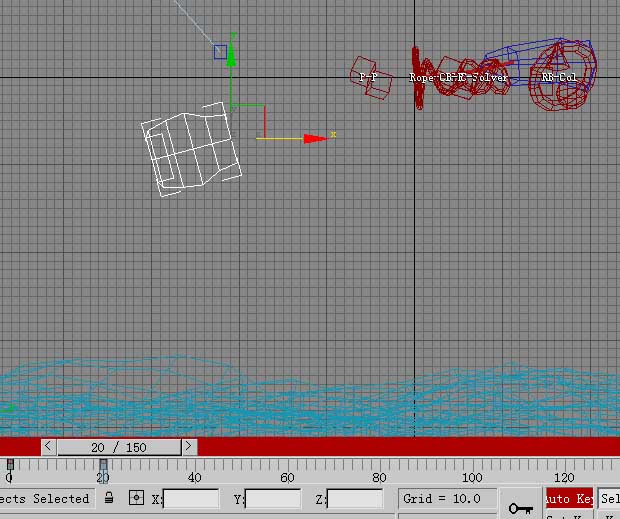

Strength值为约束的强度。打开Auto Key记录动画（还是自动插入关键帧用得习惯，你觉得手工打点方便就手工吧），移到第二十帧将前两个吊仓移动一段距离，给前两个吊仓动力，reactor将会完成相应的动画。
要让reactor继承关键帧的动力下面这步很重要，把Start Frame设为大于一的值，reactor会从相应的帧继承动力，否则没有效果：
加入摄像机和灯光：

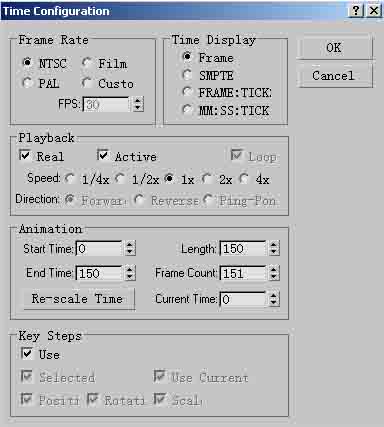

满意后设置要输出的动画长度（reactor可以输出无限长的动画）：

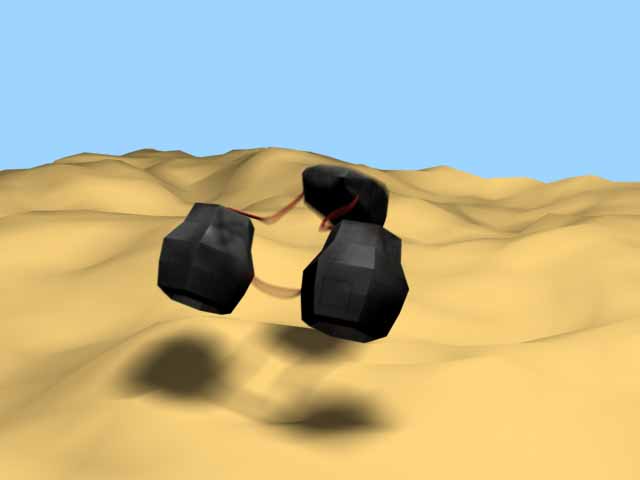

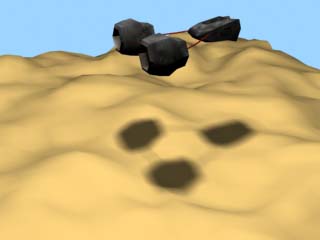

履行模拟（可以发现刚体和绳子的计算速度非常快），加了运动模糊后渲染效果如图：

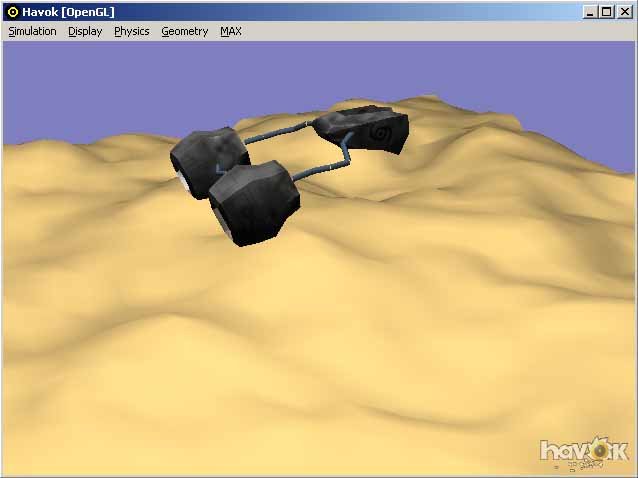

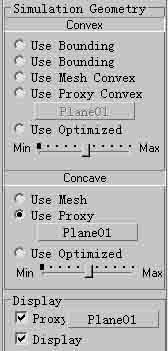

你可能会发现吊仓最后会停在半空，这是由于加了Noise的平面还是凹体，可以用reactor平面解决这个问题，创建并选中reactor平面(箭头朝上)，在reactor面板中选择沙地作为代理网格和代理显示，我们选下方的凹体代理一项计算更快，如图：
最后别忘了把reactor平面加到刚体收集中。你还可以将沙地作为软体（上一篇讲过了），再加上粒子模拟沙尘，会得到更好的效果。太晚了，我困了，就讲到这吧……
