[原创]█ Ls灯光及图块实例应用（按照实际制作灯光）█

gzq86

一.模型准备（简单介绍，详细的介绍待续） (龙图腾模型库原创) 1.通过建模型软件3d或cad建造场景

（此方法为个人总结，仅供参考,因为本文作者使用cad建造场景同时又因为现在的论坛里面都是3d建造场景，所以本文的建造场景模型的程序以cad 建造场景为例，给大家提供另外一种做图的思路，前期的模型准备视个人情况定，如了解请直接插看第二部分）

1.通过建模型软件3d或cad建造场景 （此案例为cad建造场景） (不包括家具及灯具等模型在场景中的调入, 3d建模方法参考其他论坛的理论资料、cad建造场景详细的步骤待续) cad建造场景如下图:

[em13][em13][em13] ----------------------------------------- 奖励用户：原因：好文章 用户操作：金钱2，经验1，魅力6 操作者：疾隼

gzq86

2.打开ls软件--->选择导入--->选择格式为dwg--->注意尺寸--->确定--->导入ls软件 (注意设置输入时的单位为毫米，否则灯光不亮)

[em13][em13][em13]

gzq86

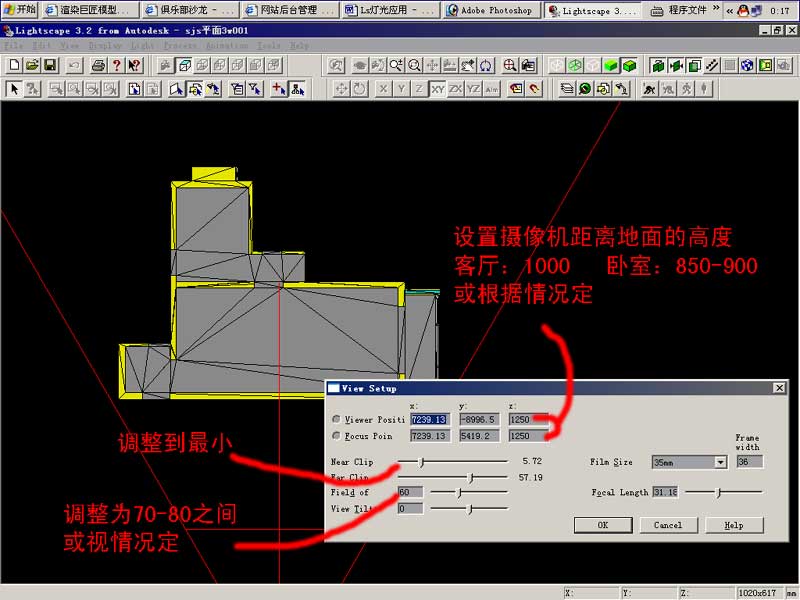

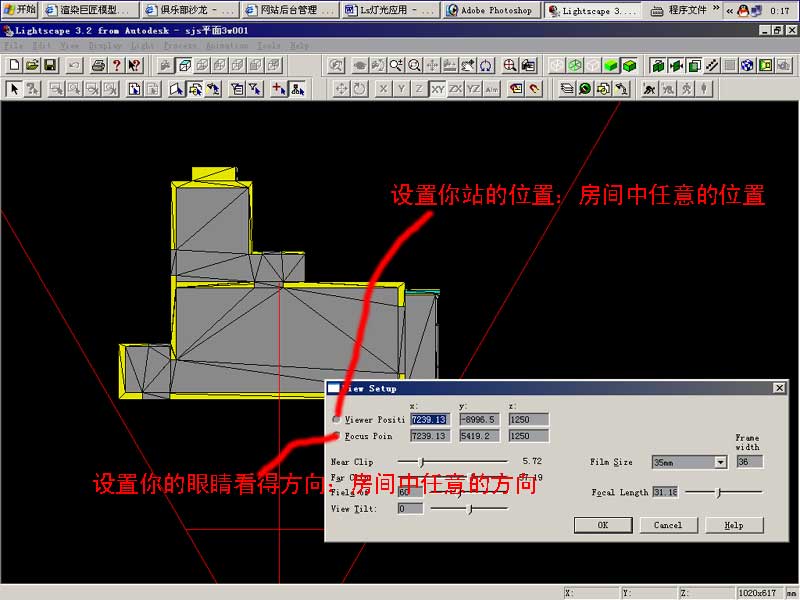

3.设置摄像机，如图：

[em13][em13][em13]

[em13][em13][em13][em13][em13][em13][em13][em13][em13][em13][em13][em13][em13]

gzq86

接上面

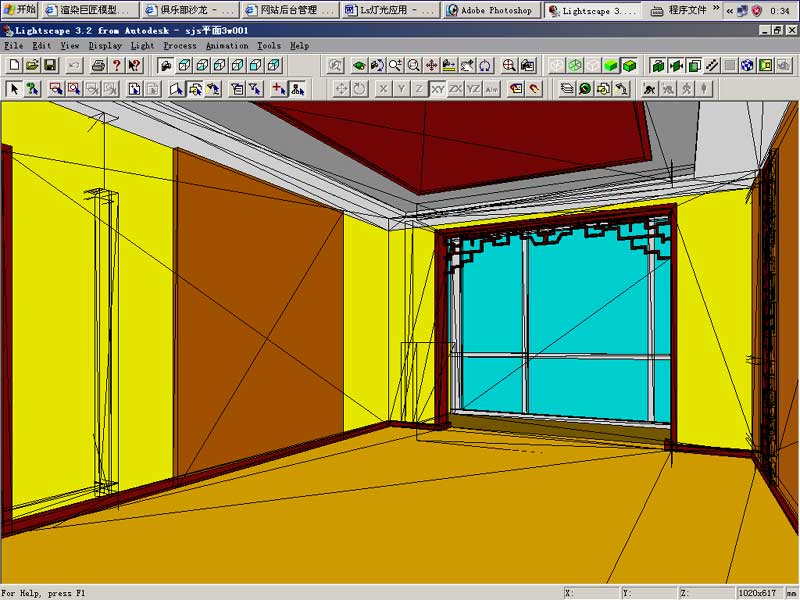

调整后点击确定，视图生成后，在工具栏view里面保存视图，反复操作可保存若干个

（点击确定可用视图工具拦的平移、缩放等相关操作做微调后保存。）

如图:

[em13][em13][em13]

gzq86

4.保存文件

下一步在ls软件的图块和灯光面版中提取模型和灯光图块

获取模型和灯光图块途径:

龙图腾模型库^{渲染巨匠专用模型库}：www.longtu.net 或其他途径

gzq86

二、灯光、模型应用 （假设你对ls的基本操作有一定的了解，如移动、复制、旋转及轴）

在调入模型和灯光图块前，首先对自己的方案作一次总结，在实际中你设计了多少光源（也就是工人在施工时候具体作的施工项目），后期配饰方面你会加入台灯和壁灯及落地灯等等，现实中确实充在的光源。暂时抛开3d打灯习惯，而不是常用的3d打灯习惯。

本安例灯光分析：

1. 采用自然光照明

2. 人造光源采用：筒灯 、发光灯带、客厅吊灯及辅助的台灯（如何提取模型见后面）

具体编辑步骤如下：

1、 择面向室内的窗户玻璃，点击右键,选择surface processing--->取消occludin选择window点击ok 详细设置太阳光的参数请参考另外的教程

2、 拖动模型或灯光图块到场景中,注意鼠标的插入点也是模型插入点,如椅子是放在地台上面, 鼠标在拖入时应该在地台上面；吊灯的插入点在灯座,鼠标在拖入时应该在原顶面；筒灯的插入点在吊顶上面，鼠标在拖入时应该在吊顶上面; 发光灯带在吊顶里面请调整摄象机至吊顶放置灯带的平面

3、 各个人造灯光调整如下：

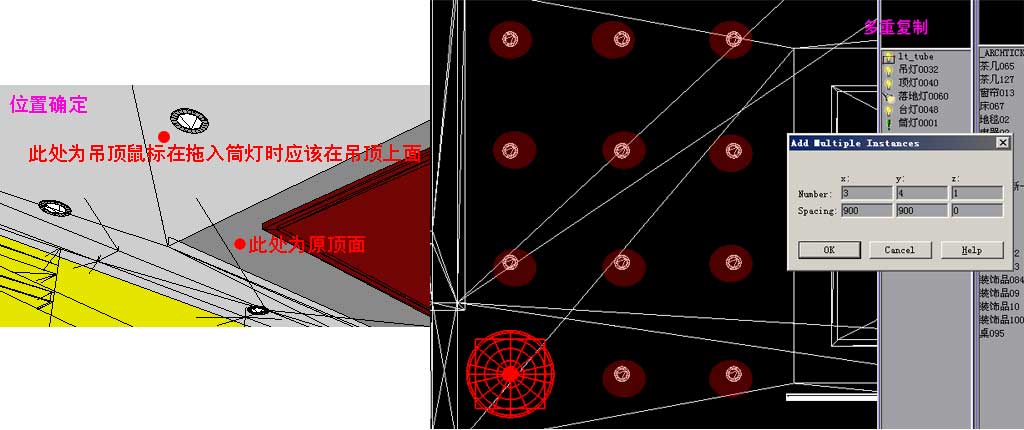

A、 筒灯 如下图

a、位置确定 b、多个复制

[em14][em14][em14]

gzq86

a、位置确定 b、多个复制

[em14][em14][em14]

gzq86

A、 发光灯带 如下图

a、 示例 b、位置确定 c、变换

[em13][em13][em13]

gzq86

位置确定

[em14][em14][em14]

比例调整如图：

[em02][em02][em02]

gzq86

旋转方向如图：

[em02][em02][em02]
