作者:Alex Hogrefe
译:AX阿祥

版权声明:本文转载并翻译自Alex Hogrefe个人博客的公开教程,其中插图部分版权归原作者及visualizingarchitecture.com网站所有。中文译本版权归属译者本人,转载之前请务必联系译者。

译者感言

很多人,甚至是相关专业老师,对效果图的印象就是”画了忽悠甲方的而已,完全没什么作用“。其实分析现状,相当一部分从业人员,完全没有任何建筑专业经验,兴许培训了几个月,掌握了几个软件,便可以做出一些效果图。的确,这种传统做效果图的方式,完全没有任何辅助设计的作用,所以很多人都会否定它存在的意义。
但是大家可以看一下A神的这个案例,这整个项目,他都有用效果图去推敲,去斟酌每一个细节,而且行之有效。再如Mir.公司,他们做效果图的同时可以跟设计团队反馈一些细节、一些材质的科学性,设计和效果图是同时进行的。
译者始终认为,这种方式非常值得我们好好学习、借鉴,我也相信这是钟老师、老韩等人研究推广vfs效果图的一个初衷。

正文


我一直在建筑材质上来回推敲斟酌,然后才意识到我需要创建一张能够允许我在视觉上前后对比的图片。形式上基本确定了之后,我仍然无法精确地在我脑海里想象具体效果。因此,我将建筑剥离出来以获得更多的周围环境,这将使我能够更好地研究建筑与环境的关系。最后,我用这张图片来为这个项目提供参考。


1.Sketchup Model

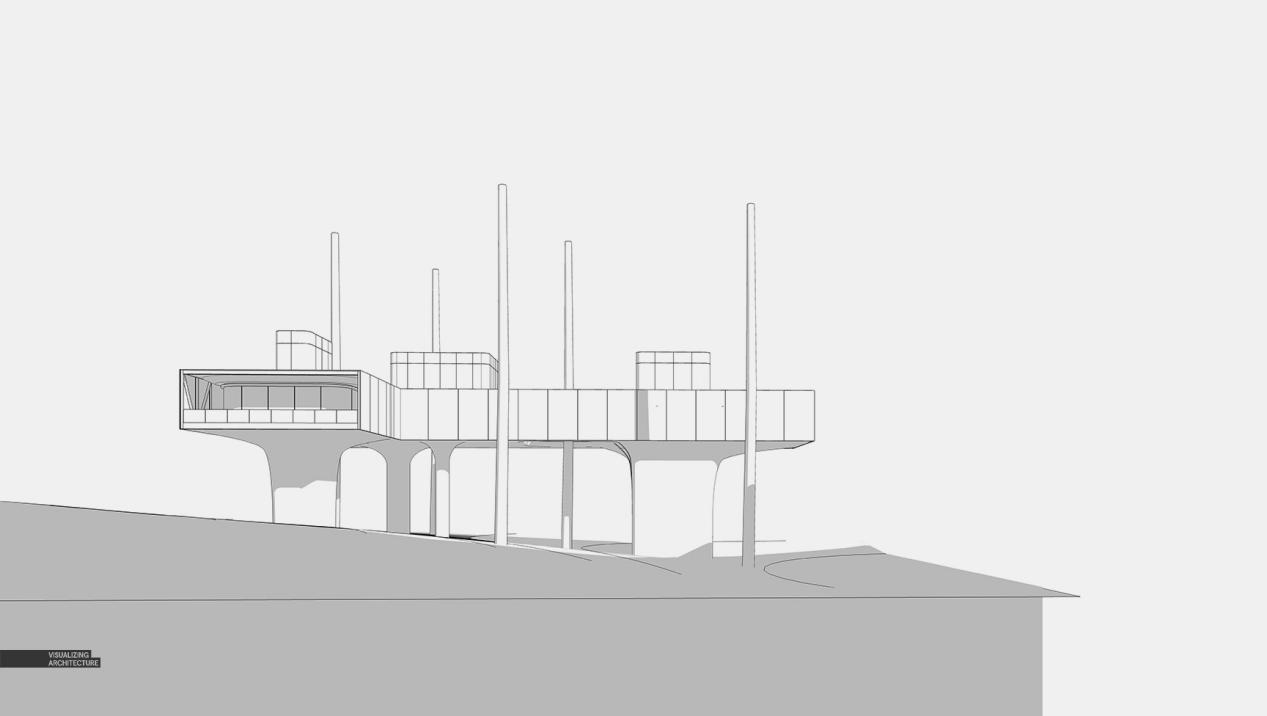

上图就是在Sketchup中模型的样子,就像我之前说的,即使形式几乎已经确定下来,但是我仍然需要去研究材质的选择。就目前来看,这个模型相对简单,但是我花了更多的时间来塑造细节,这在稍后的成图中将会表现得非常明显。

2.V-Ray 基本渲染


这张图在早期其实是秋天的景色,因此画面中的叶子全为黄色。我在Photoshop中将其调整成春天的样子,基地渲染图则原样保留。我还单独渲染了一张半透明墙面的效果图,以便能在Photoshop中更好地控制透明度。

3.背景


用春天绿代替了烤焦黄之后,这整张图片的氛围就完全变了。我调整了背景和渲染出来的建筑的颜色和亮度,让他们融合在一起的同时看起来有一丝凉嗖嗖的感觉。与此同时,我在建筑的基底的地面上添上一些草,并将它们融合到背景图像中。

4.前景植被与绿色幕墙


接下来,我在前景中加入植被,这些植被看起来像是丘陵,这同时给了我一个发挥光和戏剧性效果组合的契机。创建这样一个有强烈阴影的前景增强了整张图的对比,更能够真正地吸引观者眼球。此外,在建筑底座上我添加了一些常春藤。这是我最想要研究的地方,同时也是我做这张图的主要原因之一。

5.树木


接下来,树木被小心翼翼地放置在前景和中景里,以此表达建筑的整体风格。值得注意的是靠近空地的树木需要处理亮些。

6.配景人物和细节


人物是最小的一部分但是却都是精心挑选的。该项目是一个研究实验室,所以为了要加强这一概念,这张图大概了讲述的是科学家在野外研究了很长时间之后归来。其他元素如半透明墙面和室内的暖光也进行了调整。我用很短时间渲染的半透明墙面效果图让我能够在PS中精确调整不透明度和柔和度。

7.颜色调整和材质选择



最后,我用Topaz(PS插件)将图像色调稍稍调冷。至此,我有了一张完整的图片,而且能够清晰地阐述了建筑与环境的关系,而这也让我更容易地推敲建筑材质。所以这整张图探讨的最大一个问题就是——到底是在建筑基底做垂直绿化还是干脆留一个硬质表皮在那儿呢?
