作者：AX阿祥

使用软件：SketchUp、Photoshop

版权声明：此文章由活力网AX阿祥编写，转载请注明出处！

!MELK公司在土耳其的一个项目使用了这样的一种出图风格，图中渐变的网点类似于我们建筑表皮中的“曲线干扰”，然而实际上，半调网点在平面设计作品中的应用非常广泛，用在建筑表现中也不失为一种很好的技巧。接下来用一个简单的案例跟大家分享一下这类图纸的制作流程。

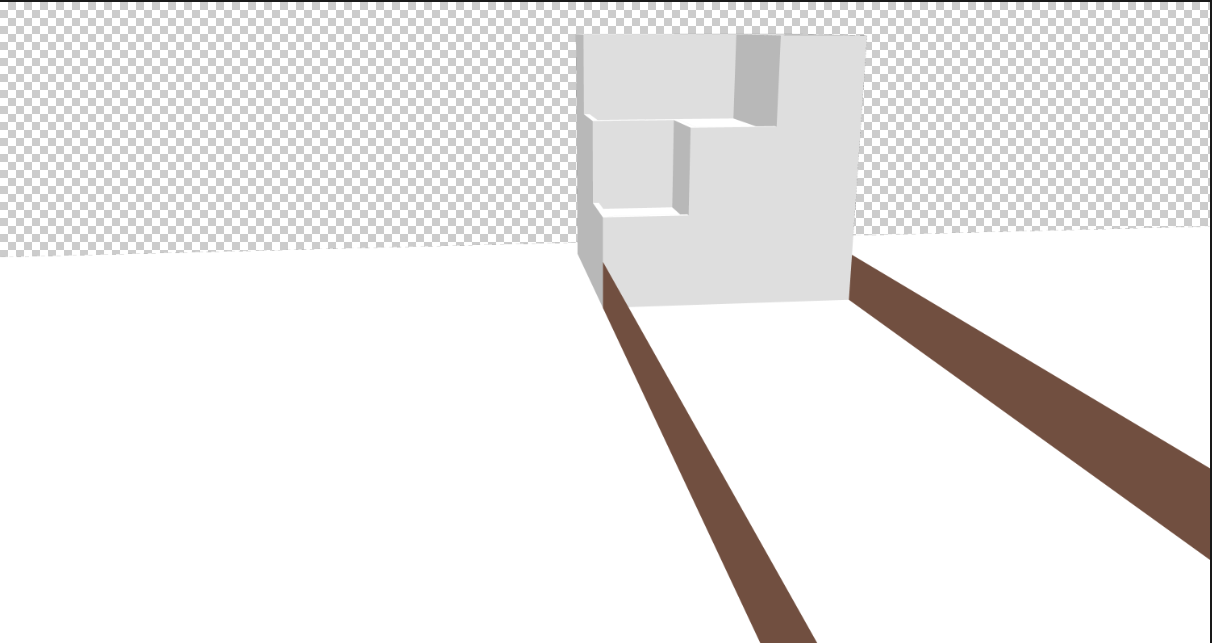

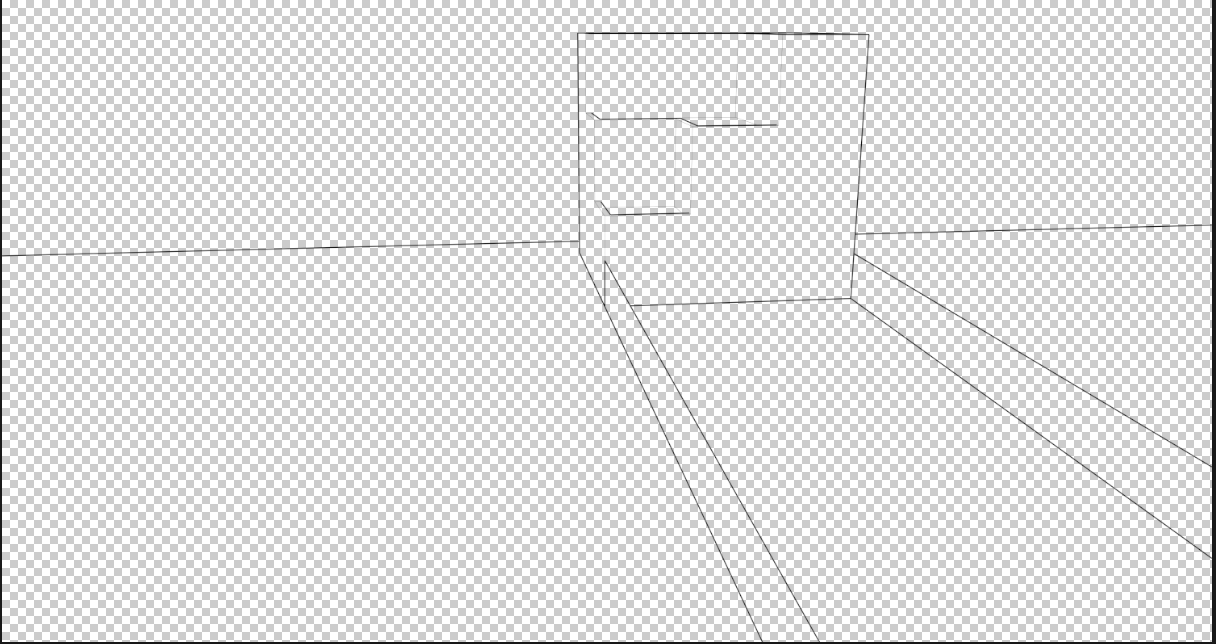

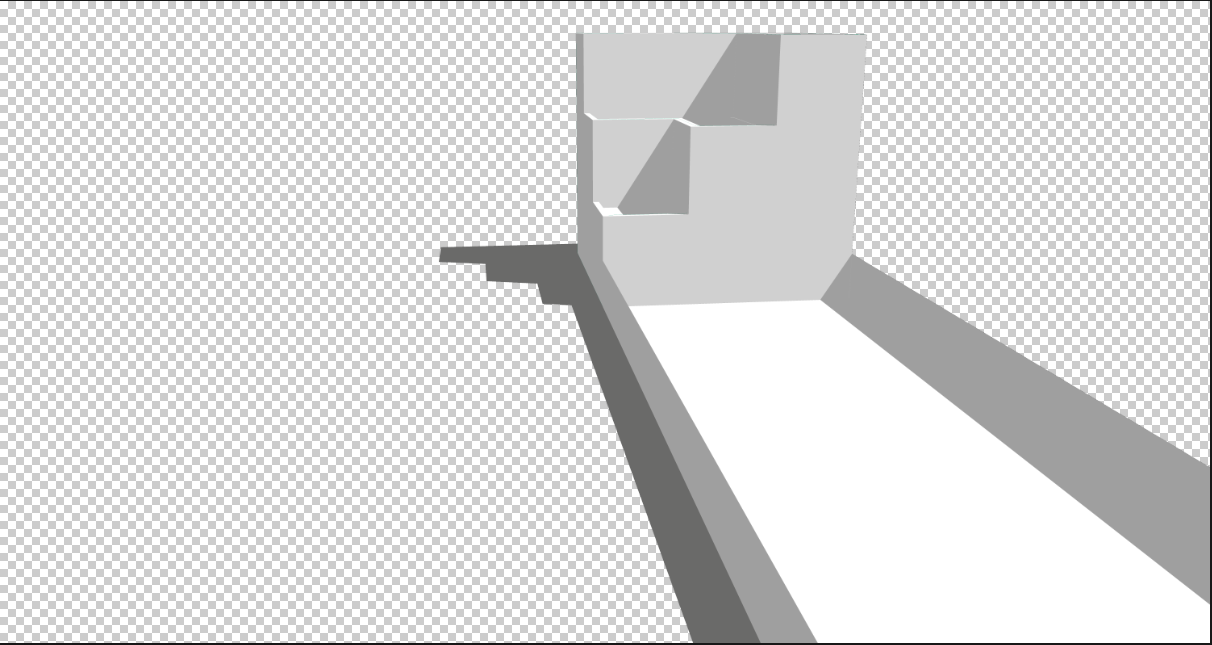

1、主要结构模型建出来后，结合消隐模式并勾选轮廓线导出线框，取消边线后先导出带材质的图层，然后在单色模式下导出阴影图层（PNG格式）。

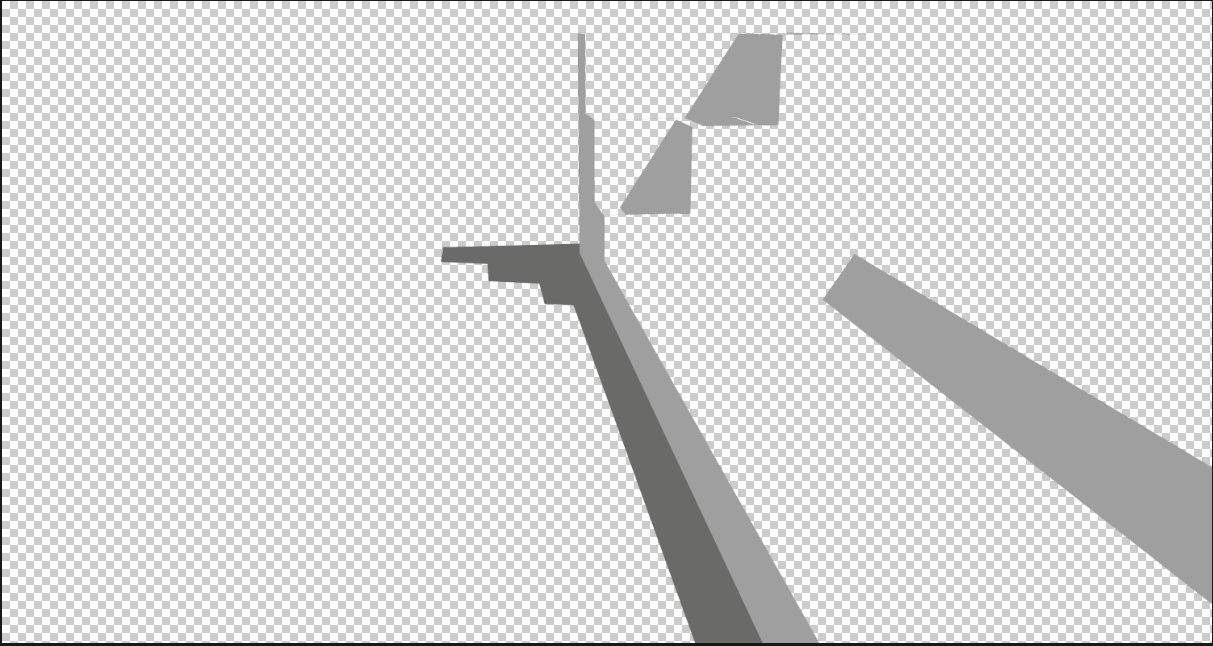

2、将这些图层都栅格化，将阴影图层中的地板和建筑表皮删掉，只留下阴影。

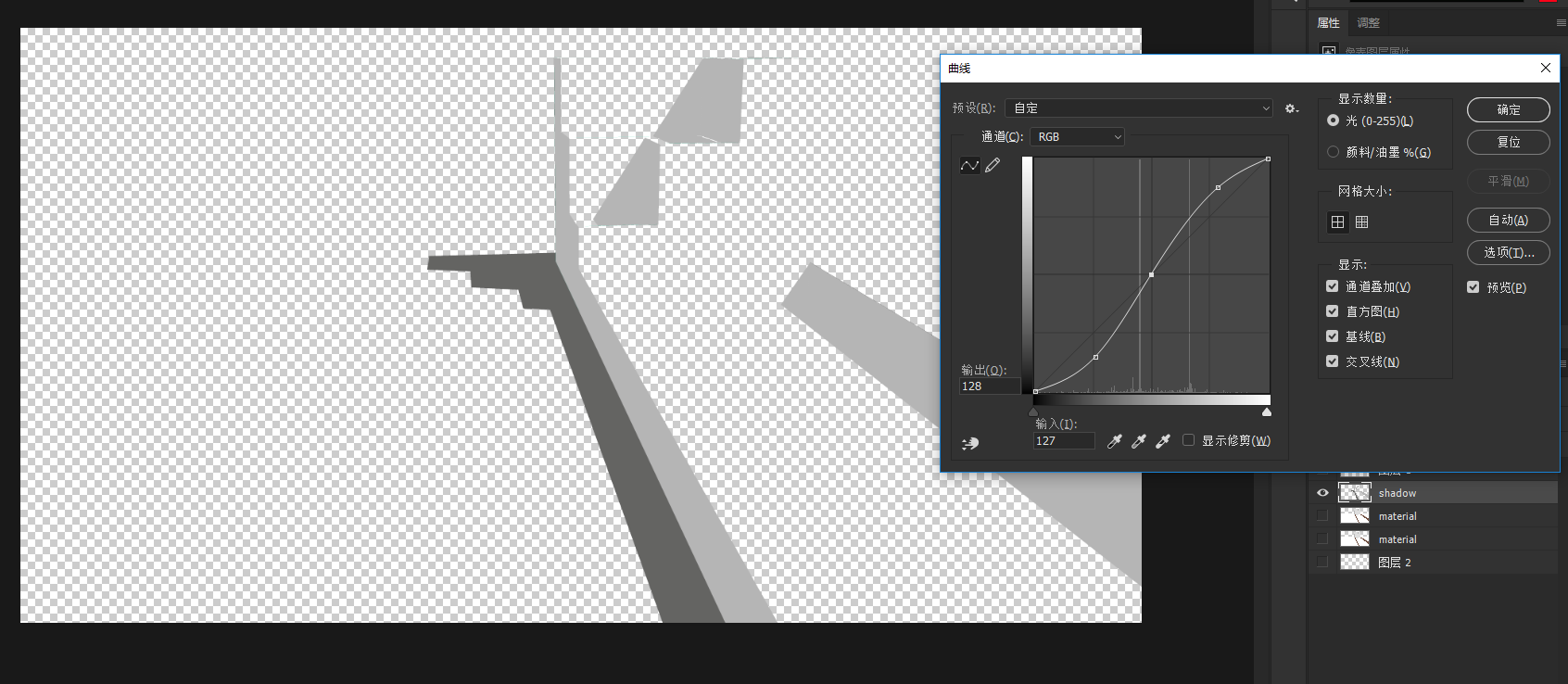

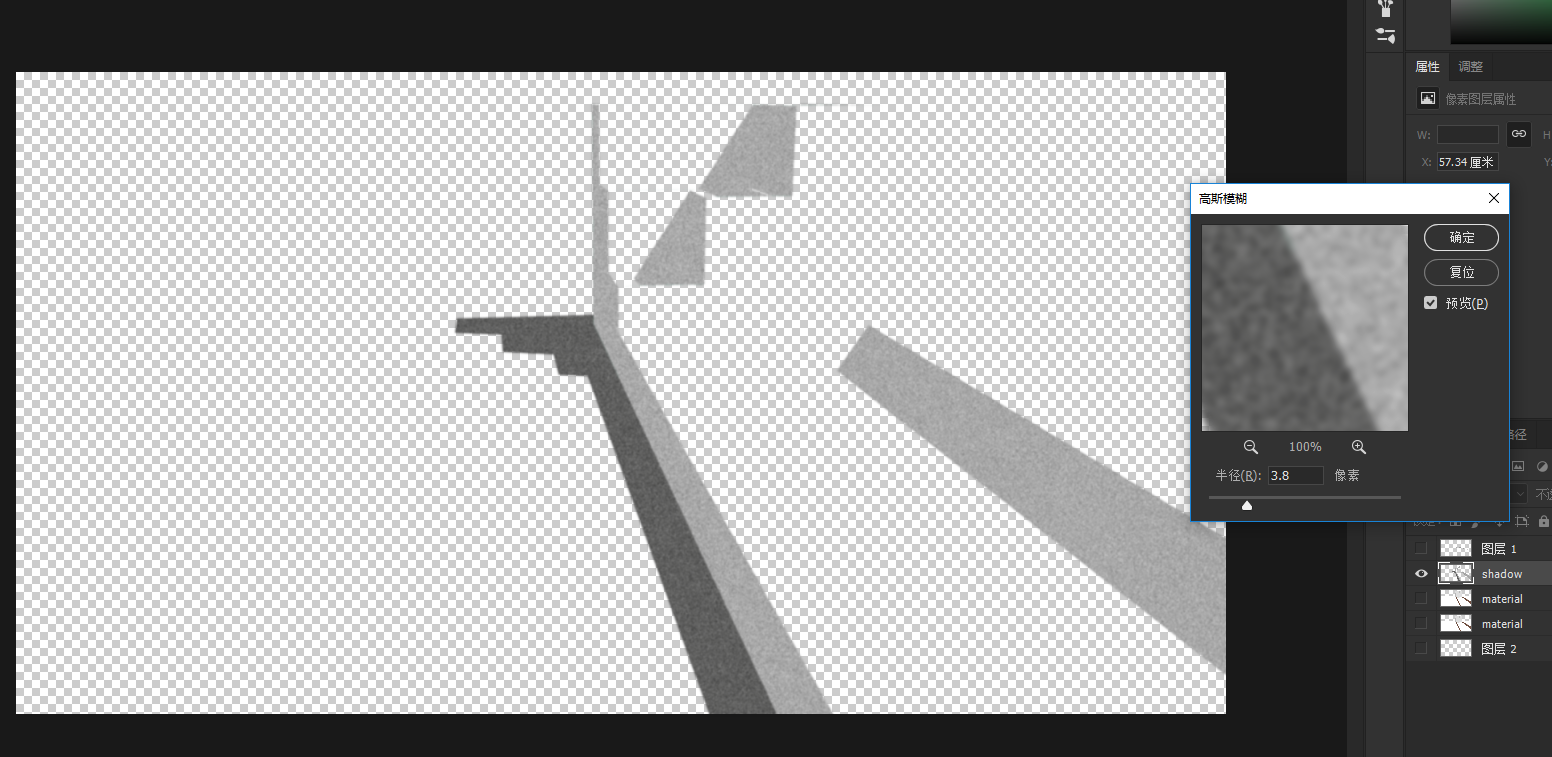

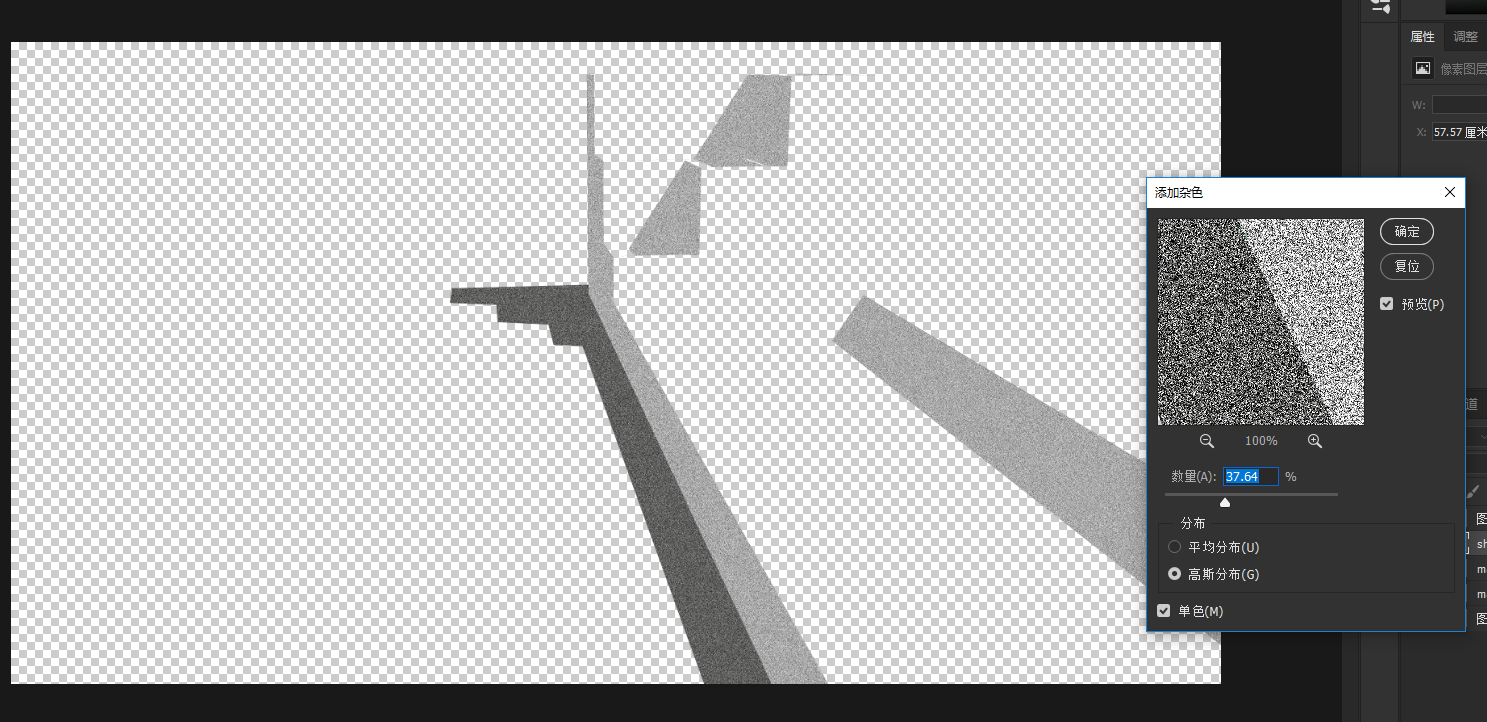

3、用曲线加强阴影的对比，执行滤镜——杂色——添加杂色，滤镜——模糊——高斯模糊

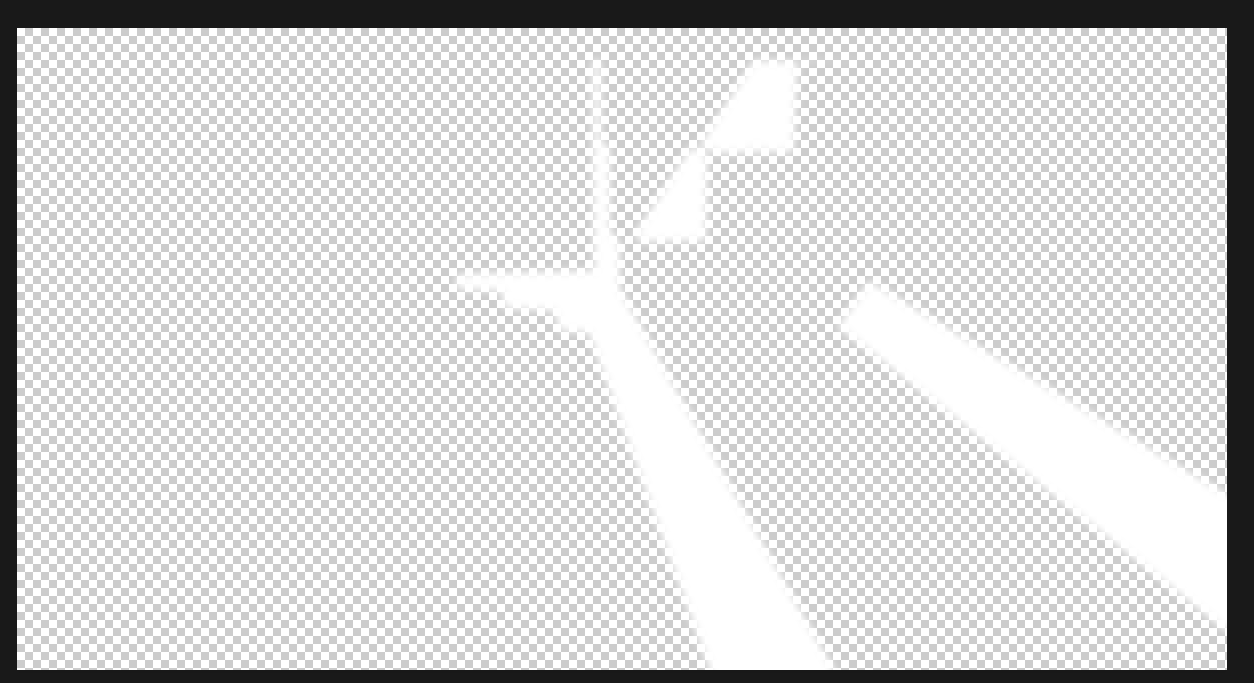

完成之后先选中整个图层（ctrl+单击图层缩略图），然后在该图层下新建一层，填充为白色，将这个图层给个数值相对较小的高斯模糊

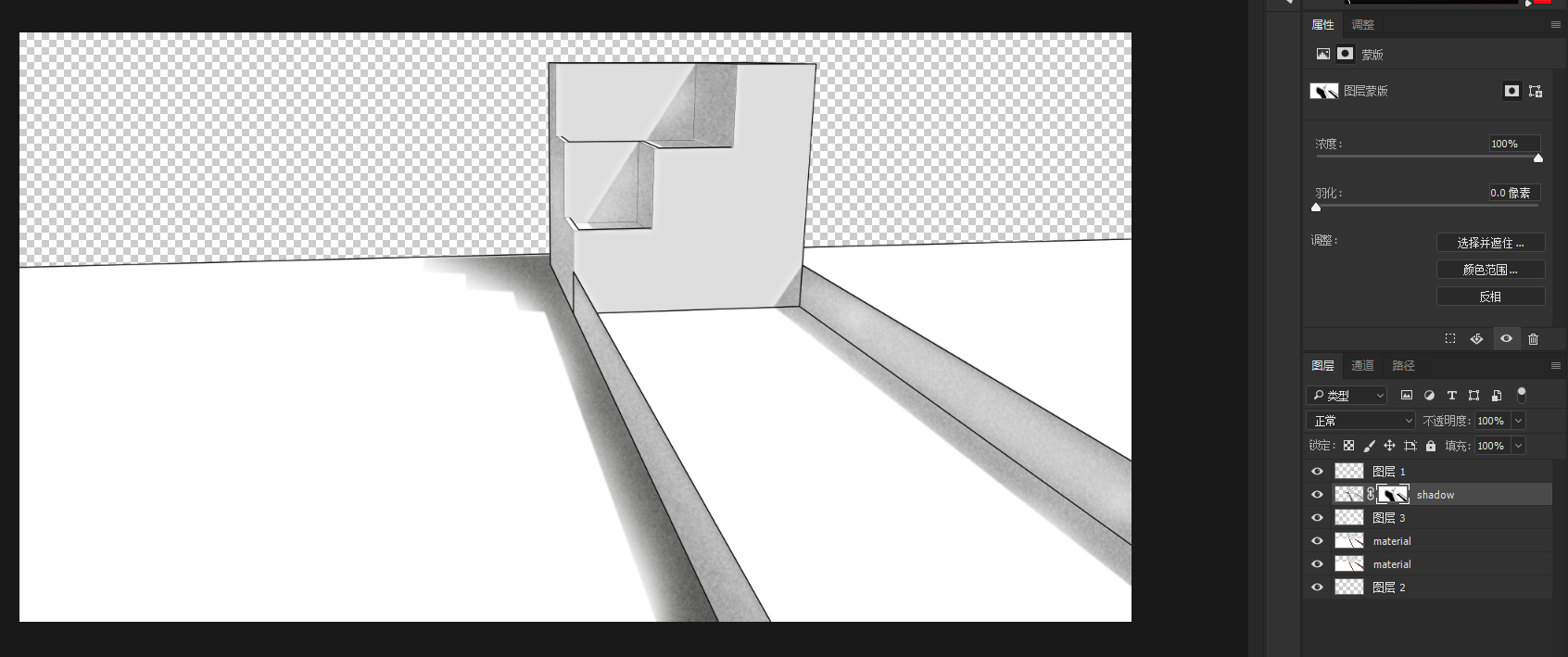

回到阴影图层，用蒙版将边缘部分擦除，制造阴影边缘的柔化过渡感（这一步也可以用高斯模糊代替，只是自己画更有手工感），然后按照自己的感觉，用透明度很低的笔刷将阴影分出层次感，将这两个图层合并

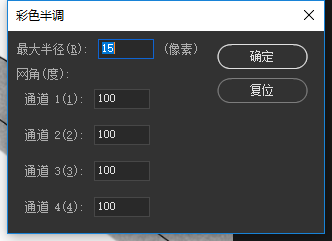

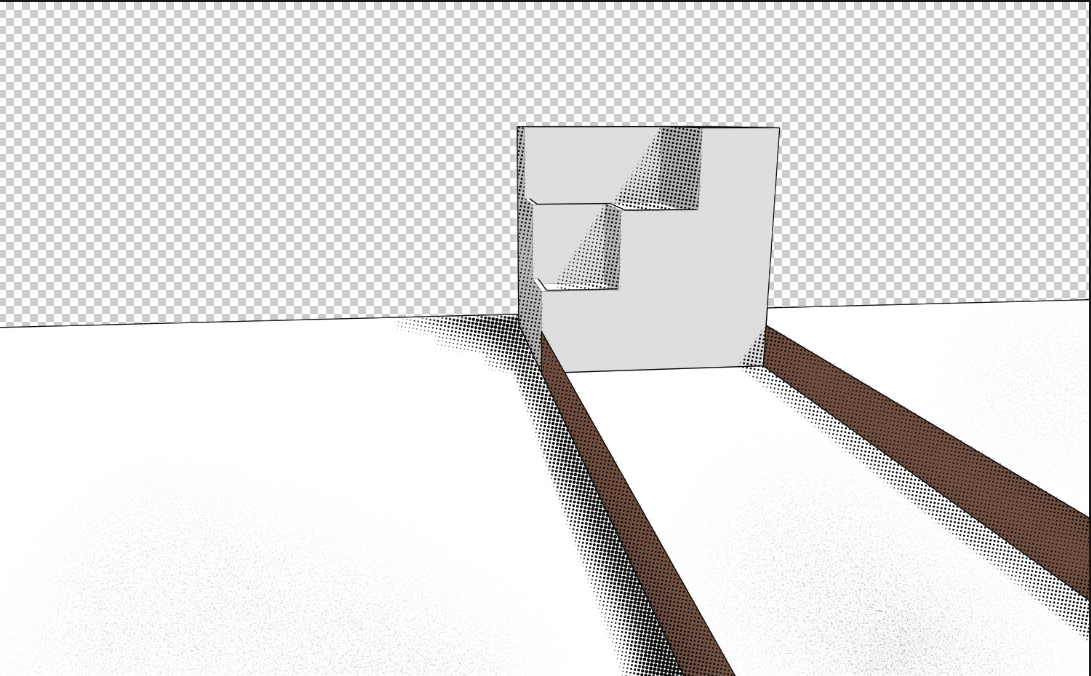

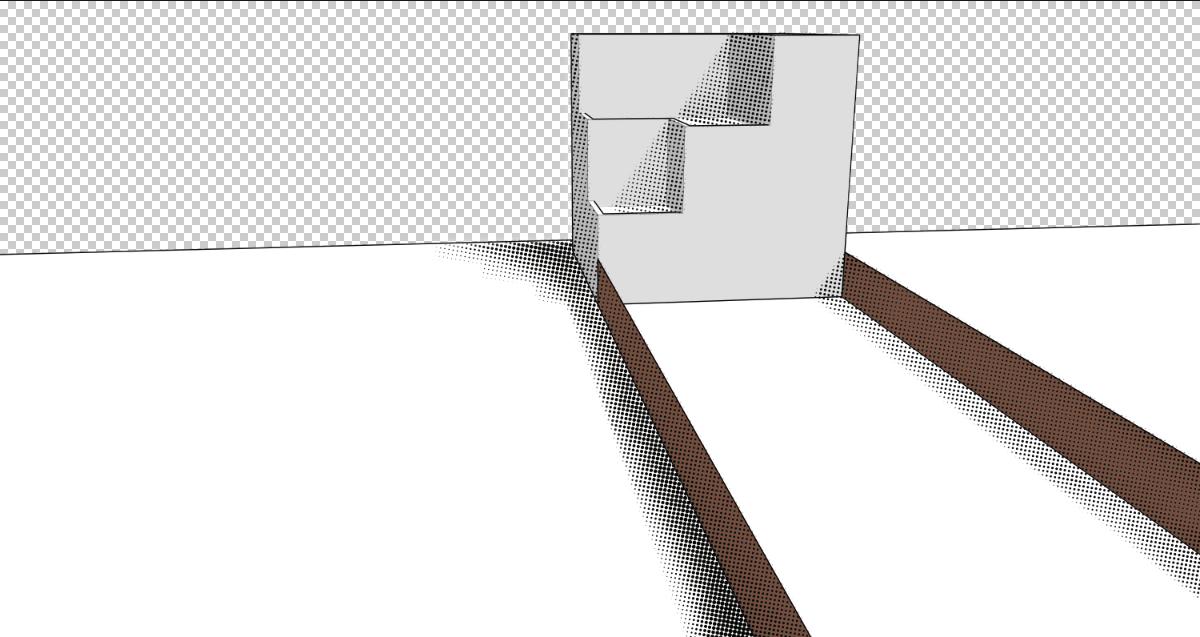

滤镜——像素化——彩色半调（将四个通道调整成一样的数值），最后图层类型改为正片叠底模式，这样我们就得到了想要的阴影。

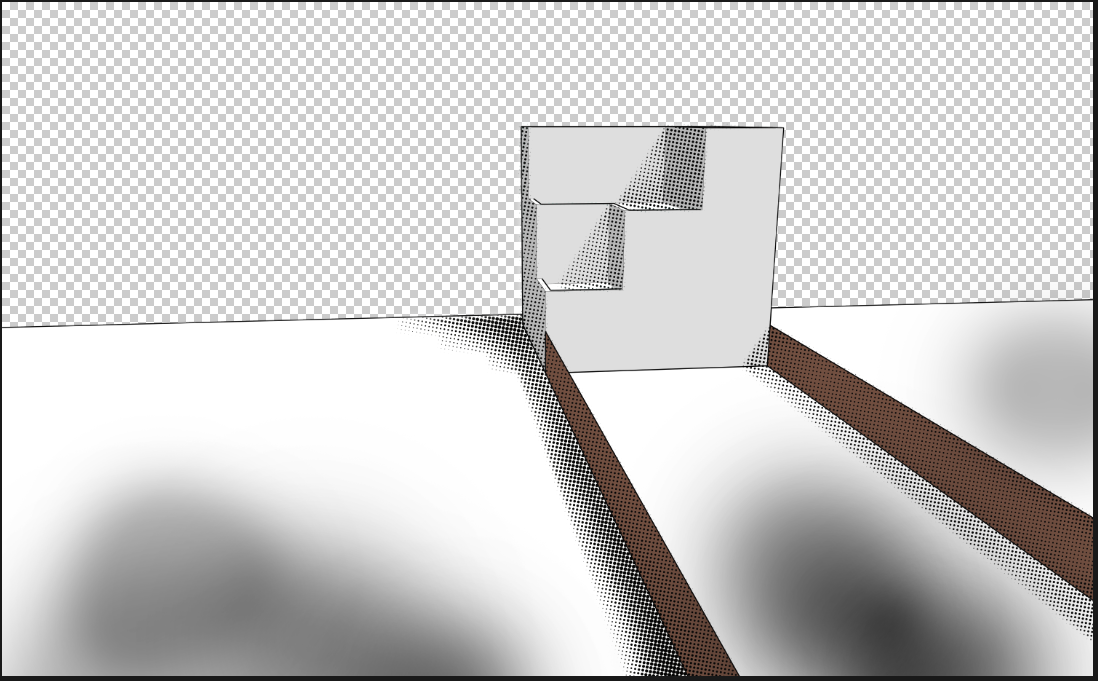

4、新建一层，用柔和的笔刷为地板添加一些细节

滤镜——像素化——点状化，将这个图层去色之后再执行反相，最后调整透明度，OK，地板的细节也有了。

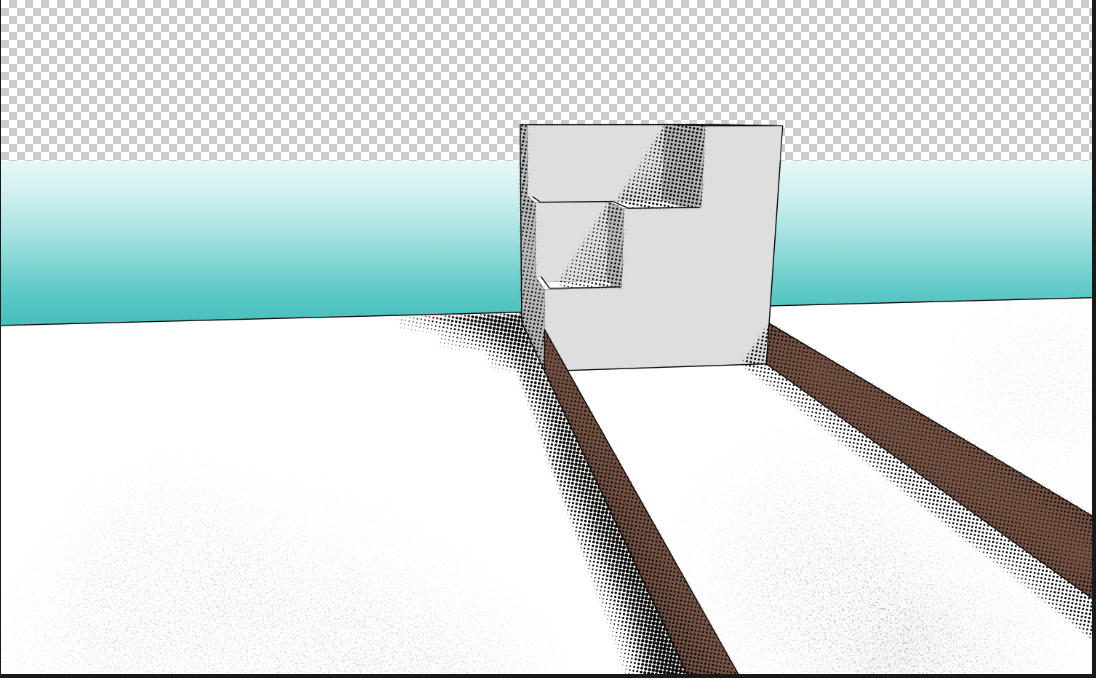

5、接下来在最底下新建一层填充为蓝色的水颜色，结合蒙版做一个从远倒近的渐变，在这个图层底下也新建一层填充为白色，回到水体图层调整透明度。

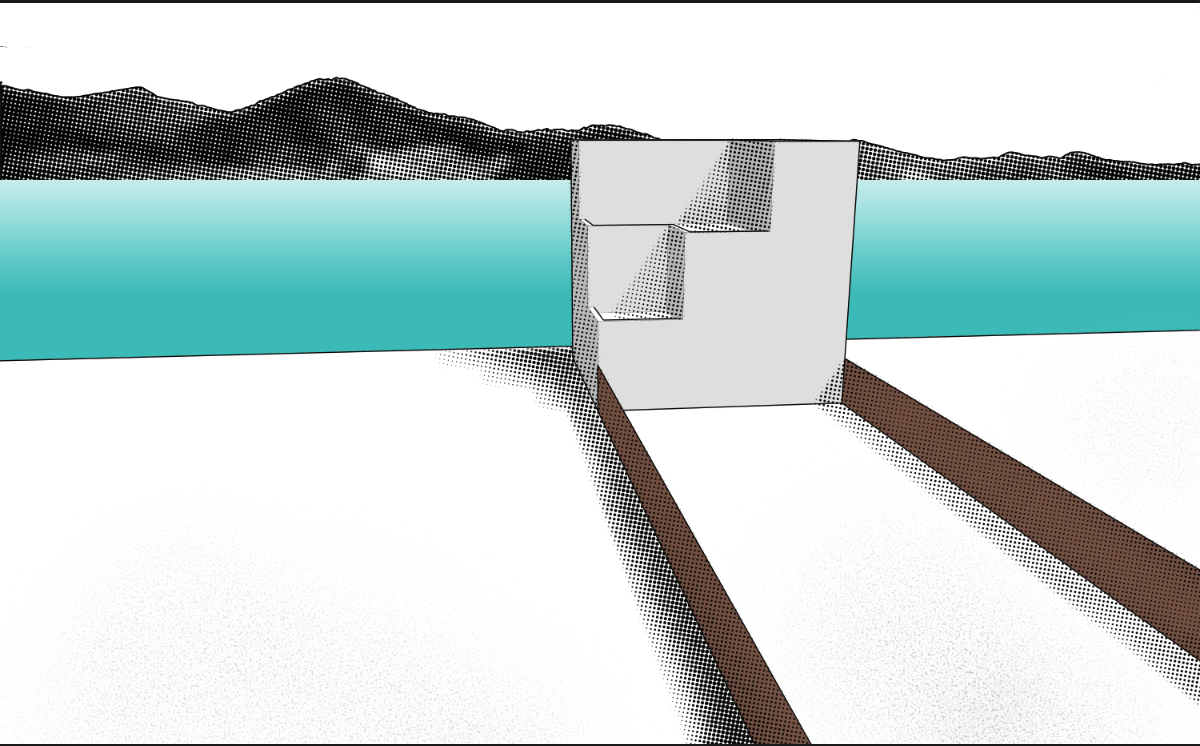

6、找一张远山的图，将天空抠除，调整大小后置入背景

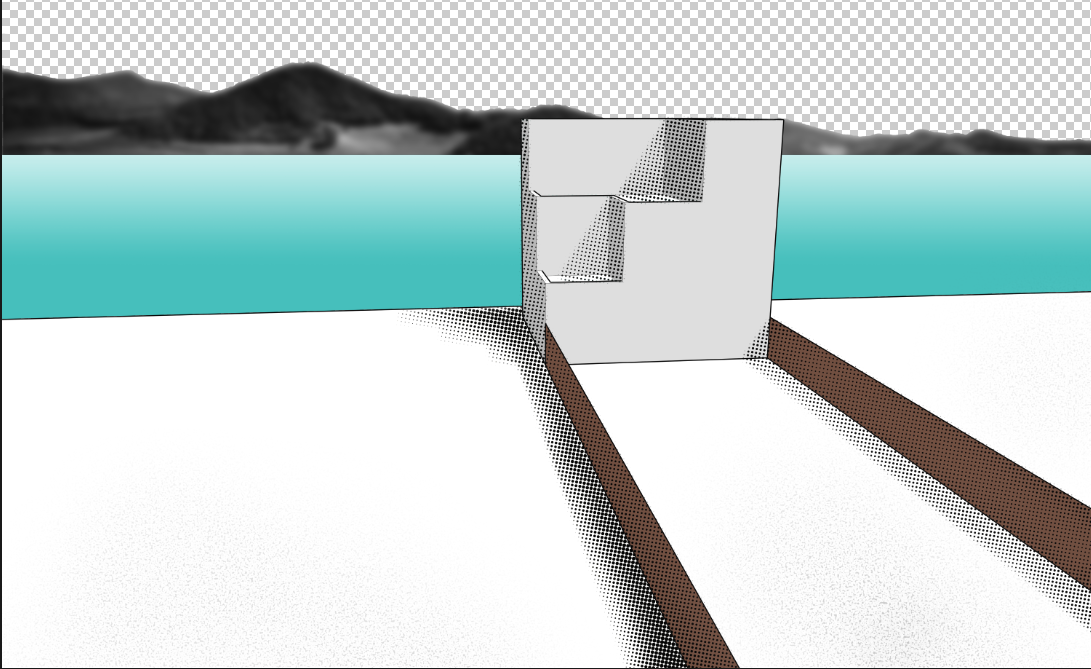

提高这个图层的对比度，锁定透明像素，执行高斯模糊

之后的步骤请参照阴影制作

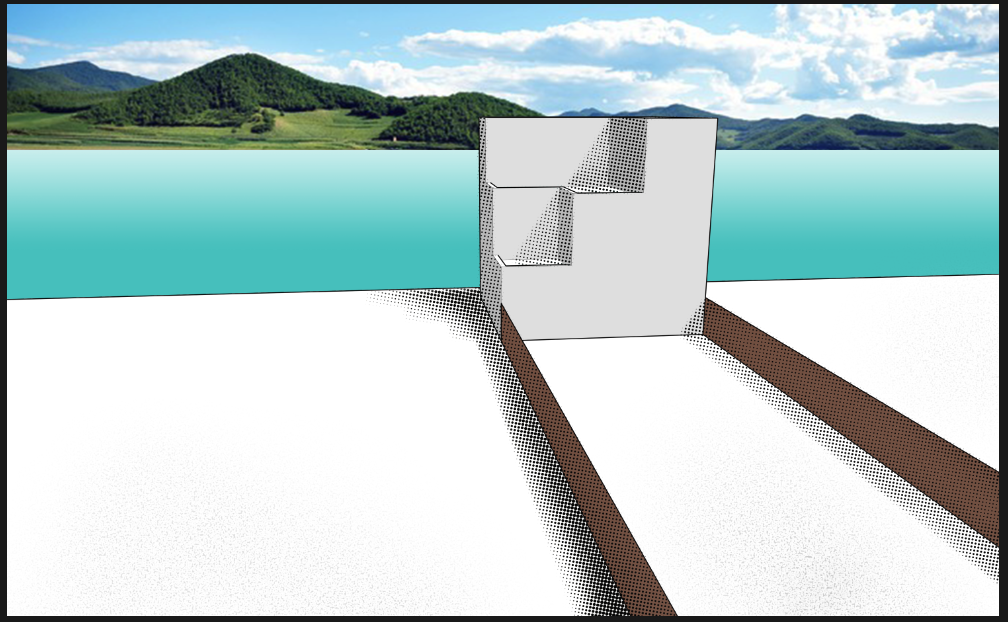

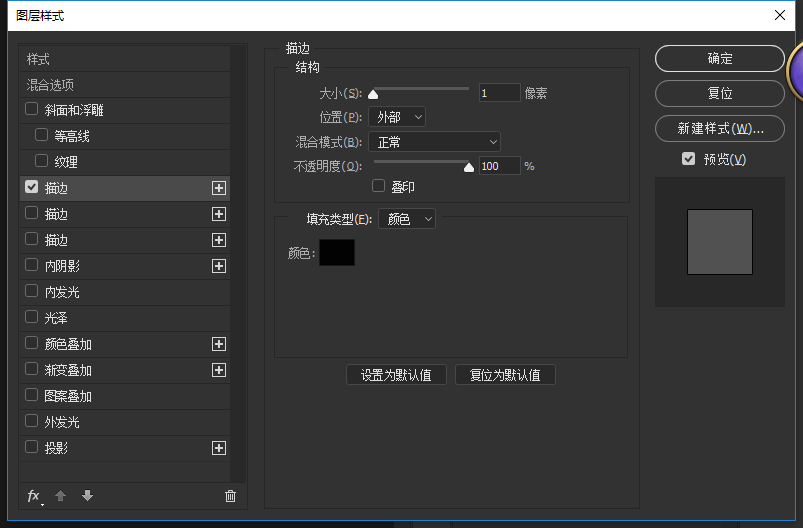

最后双击图层缩略图进入混合选项，增加描边，这样我们的背景也制作完毕。

7、找一张合适的立面树

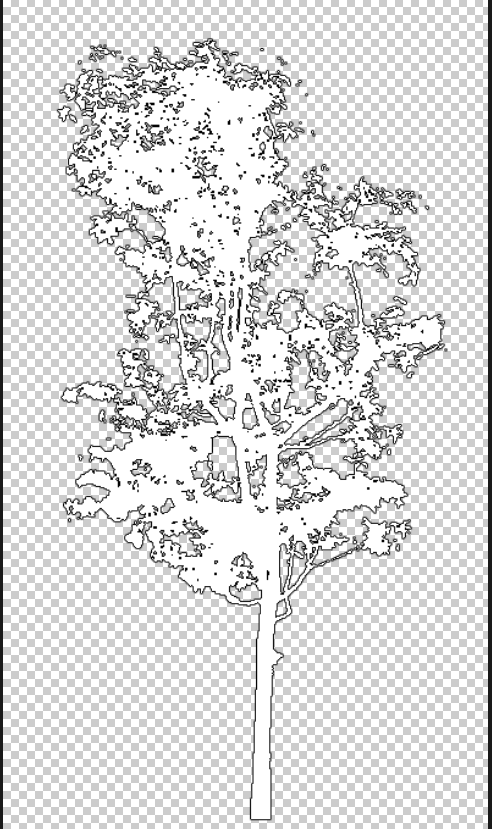

去色之后卡色阶（尽量只留下纯白和纯黑），并反相

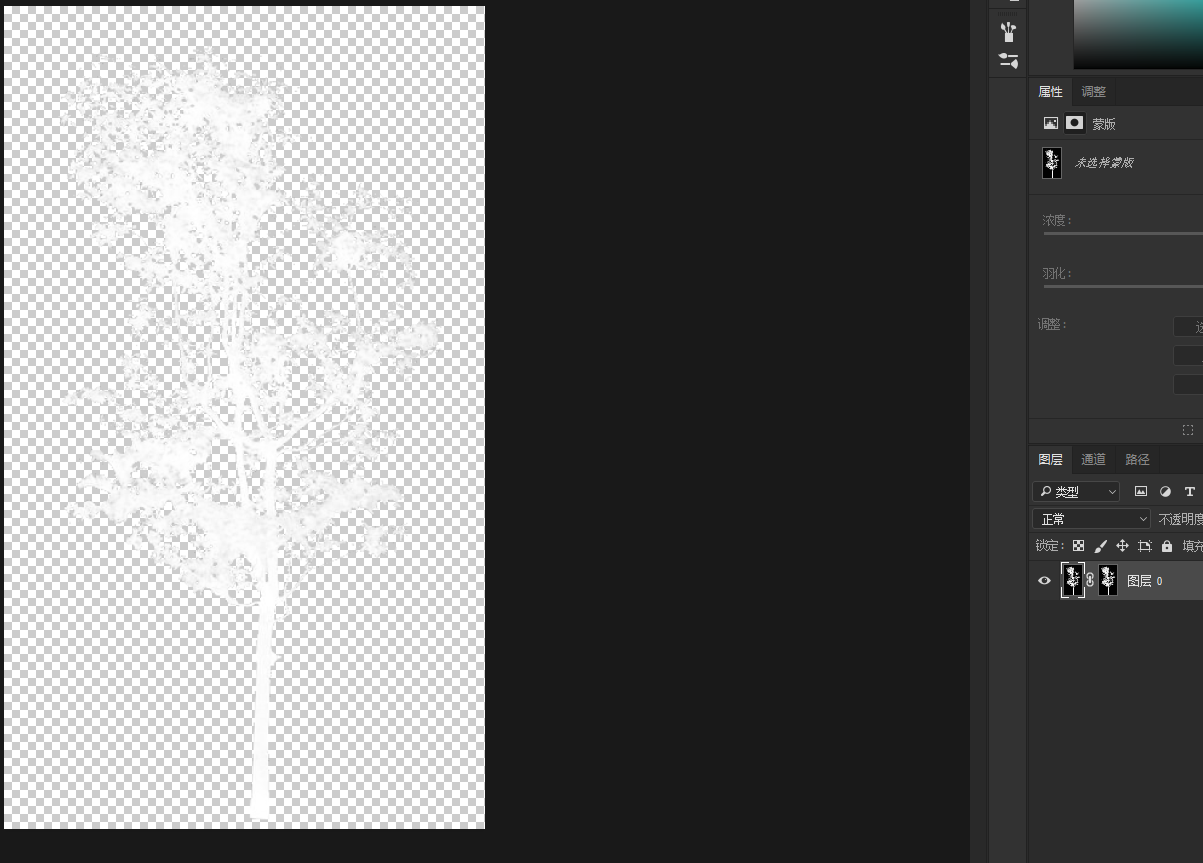

创建蒙版，将本体复制进蒙版（只是觉得这样抠更方便，不适应的同学直接用魔棒工具选择黑色抠除）

双击图层进入混合选项，增加描边，调整透明度。

至此，这张图所用到的所有技巧演示完毕。

添加一些小配景后得到成图
