[脚本] 3ds max一键楼梯插件

[复制链接]

该用户从未签到

57

主题

71

帖子

8774

积分

金牌会员

Rank: 6Rank: 6

积分
8774
发表于 2018-12-29 16:21:56 | 显示全部楼层 |阅读模式

脚本下载 一键楼梯插件.rar (161.16 KB, 下载次数: 25, 售价: 8 坛币)

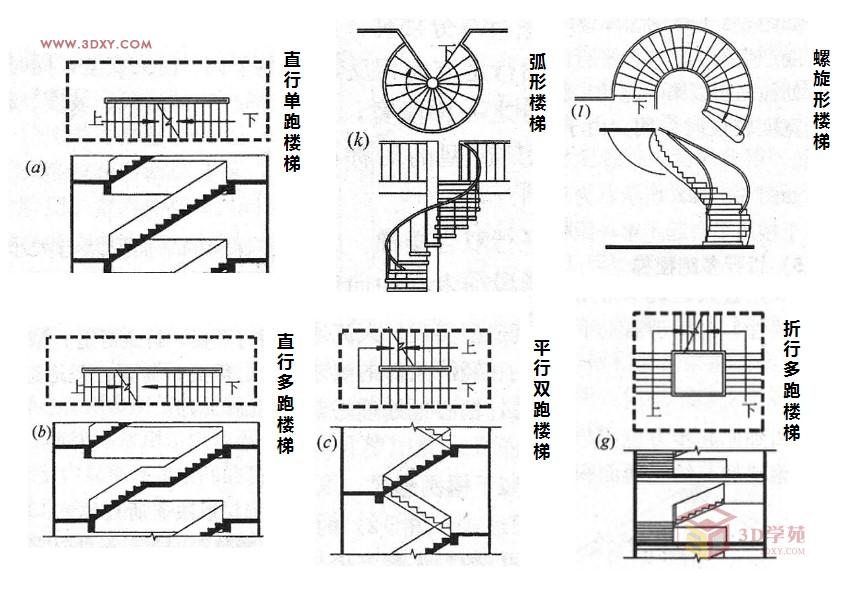

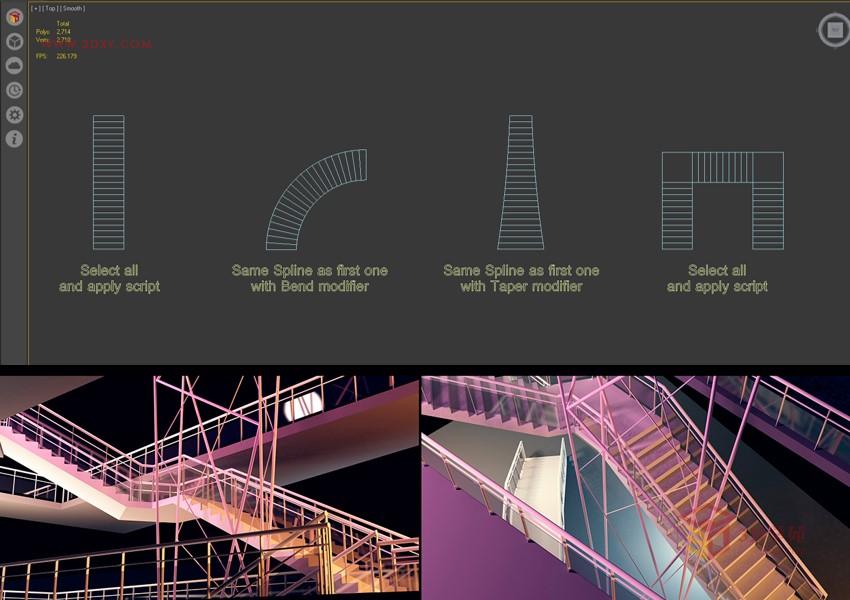

这个一键楼梯插件可以制作多种阶梯效果,我们常见的楼梯类型包括:直行单跑楼梯、直行多跑楼梯、平行双跑楼梯、折行多跑楼梯、螺旋形楼梯、弧形楼梯。记不住没关系,看图就行了。

楼梯科普大讲堂→_→直行单跑楼梯:沿着一个方向上楼并且无中间平台的楼梯;直行多跑楼梯:在直行单跑楼梯的基础上增设了中间平台;平行双跑楼梯:指第二跑楼梯段折回和第一跑平行的楼梯;折行多跑楼梯:楼梯段数较多的折行楼梯,常见的有折行三跑楼梯、四跑楼梯等;螺旋形楼梯:平面呈圆形,平台与台步均呈扇形,踏步内测宽度较小;弧形楼梯:与螺旋楼梯不同之处在于它围绕一个较大的轴心空间旋转,且仅为一段圆弧环。

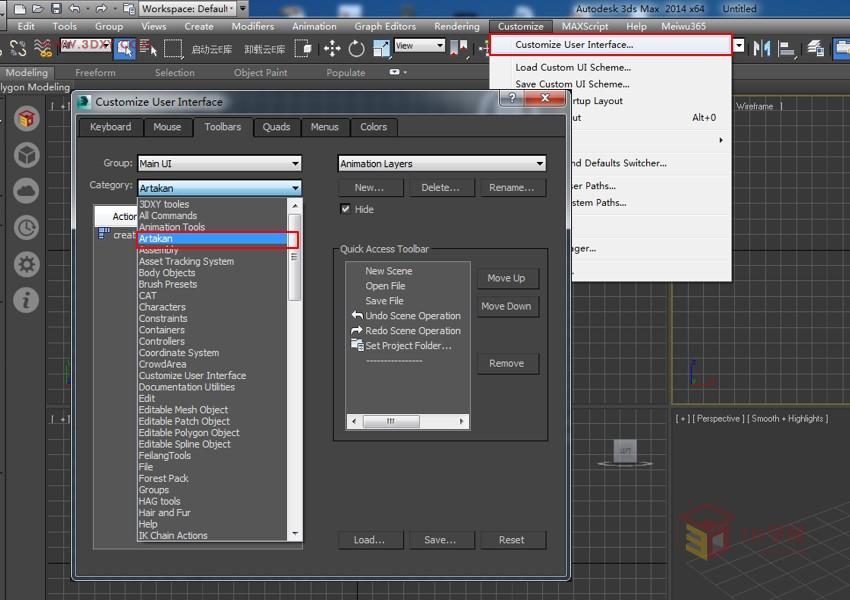

1.下载后解压,复制Scripts和ui这两个文件夹到3ds max的安装目录下。2.重启3dmax 在自定义工具栏找到Artakan标签。

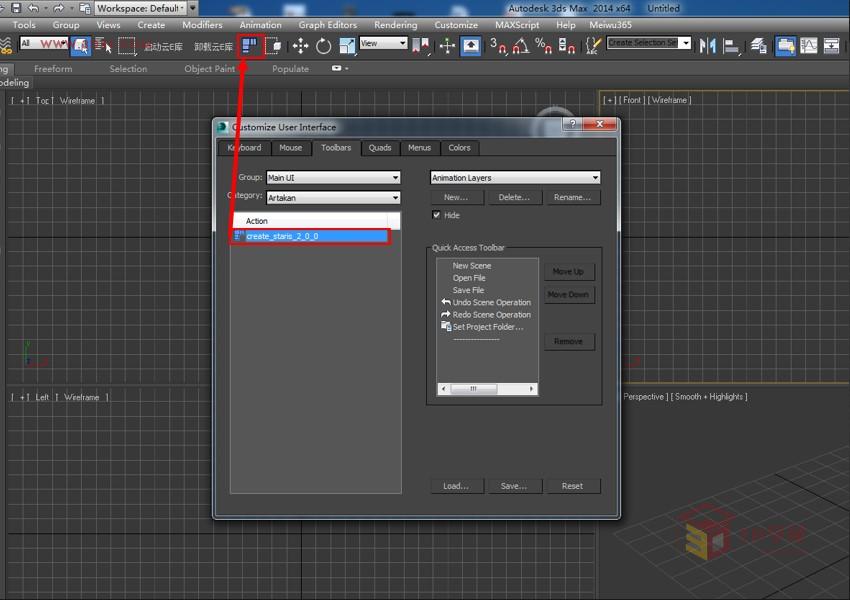

3.将Create_Stairs_2_0_0拖到UI中,我们看到楼梯图标即可。

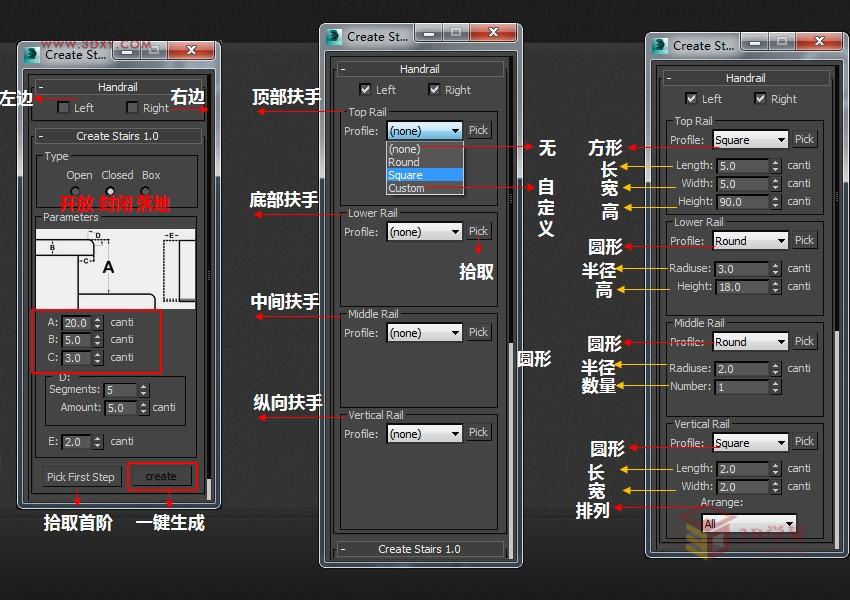

楼梯插件参数讲解:主要是扶手和踏步的参数设置,楼梯的扶手可以开启左右扶手,跟max自带的参数一样,楼梯的类型分为开放、封闭和落地三种形式。如果勾选左右扶手后,我们可以设置横向扶手的类型,也可自定义,一般我们选择圆形(Round),扶手半径和高度大小可以自由设置。大家注意红色标注的地方都是比较重要的参数,在使用的时候结合cad楼梯尺寸就可以一键生成楼梯了。

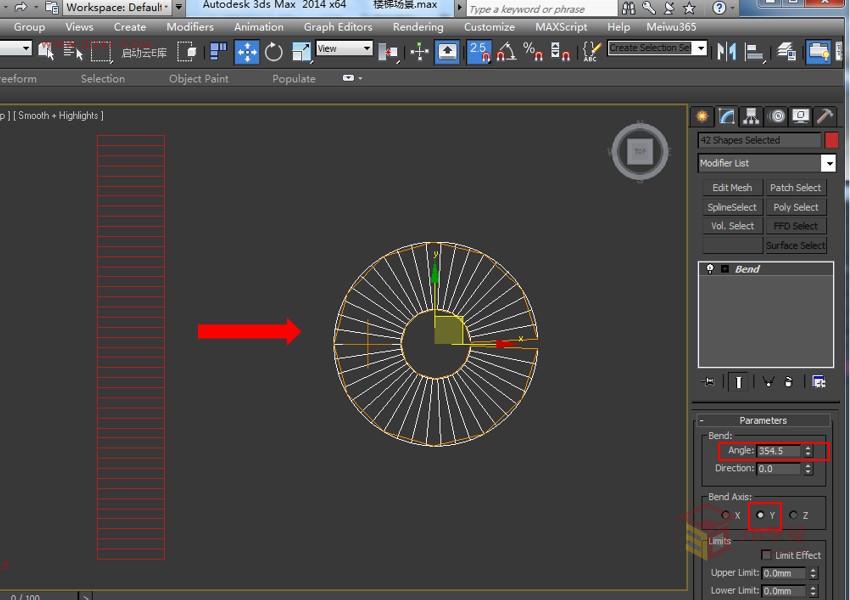

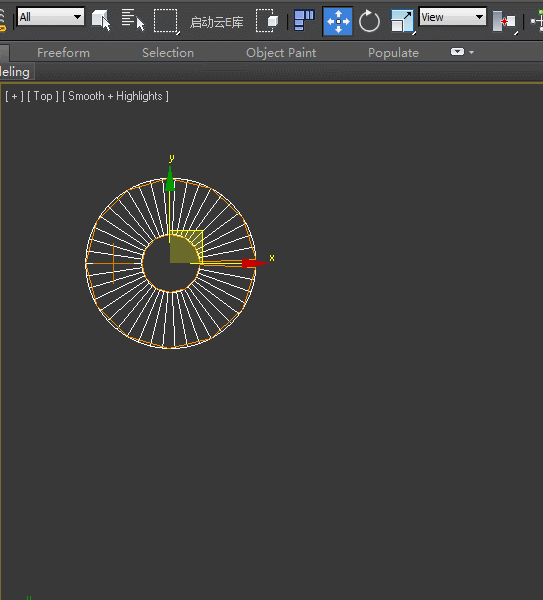

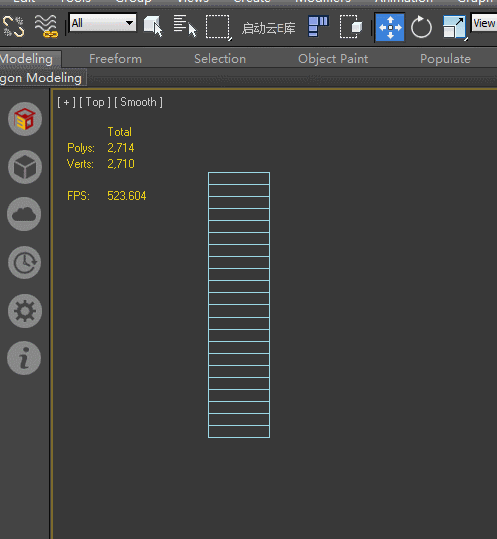

下面是一个螺旋楼梯的小例子,由于楼梯有平台和踏步,我们做好一个踏步后直接复制出来,选中复制出的一排,沿着Y轴方向添加一个弯曲修改器即可。

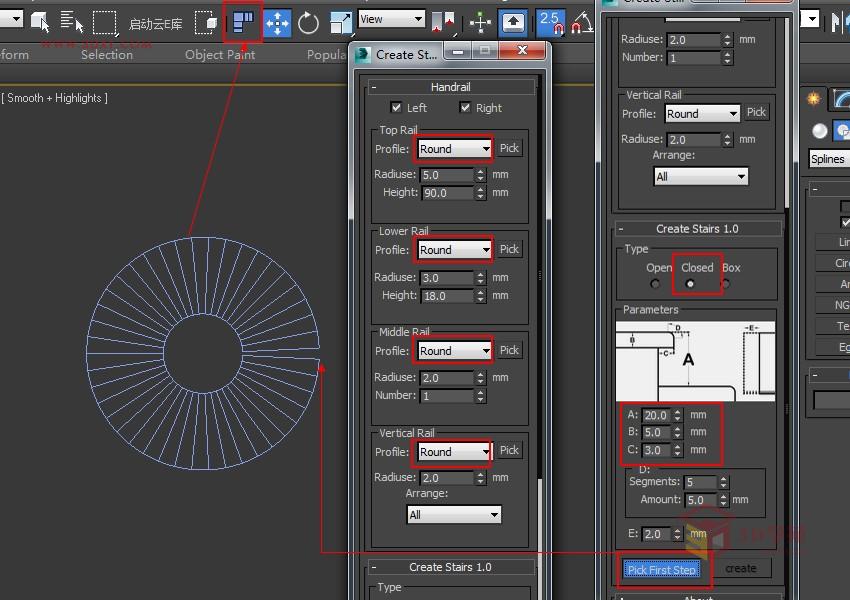

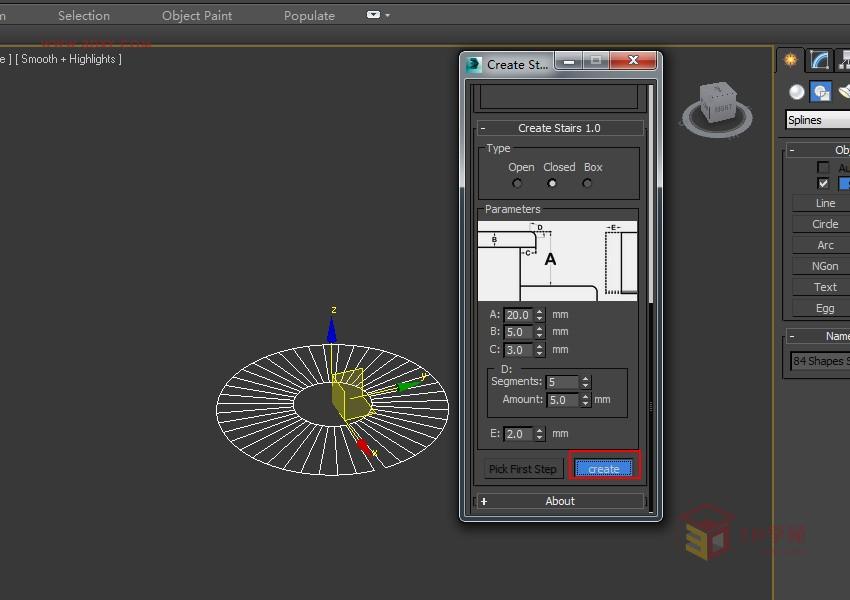

接着选中这个楼璇楼梯平面后,点击一键楼梯图标,弹出一键楼梯面板,接着我们开启左右扶手后,选中封闭楼梯类型,设置台面高度,参数设置完成后拾取楼梯首阶。

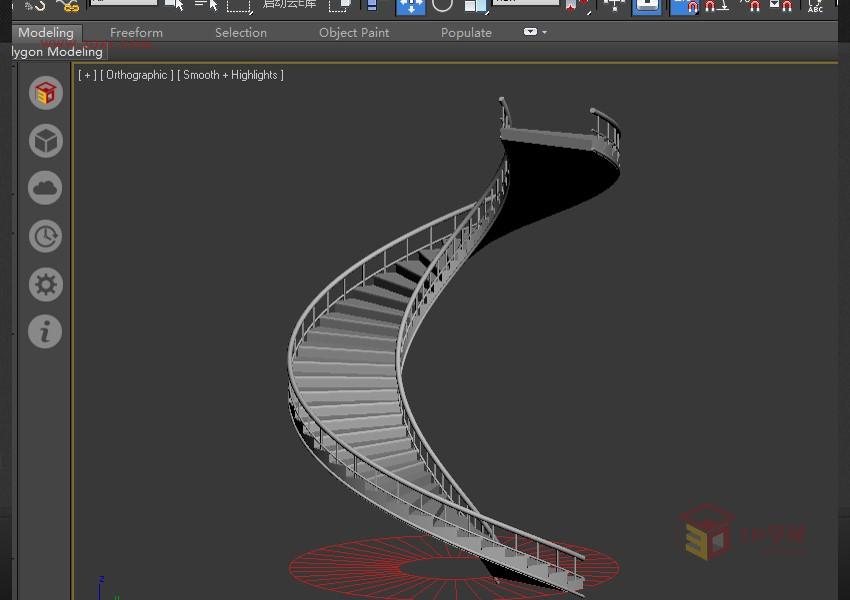

一键楼梯时刻!!单击“Create创建”命令 ,就自动生成了带有左右扶手的封闭螺旋楼梯效果。


螺旋楼梯效果!


在下载包里面给大家放上了几种常见的楼梯平面类型,大家可以先参照着自动生成楼梯,等熟练之后直接利用cad图纸就可以一键生成啦!

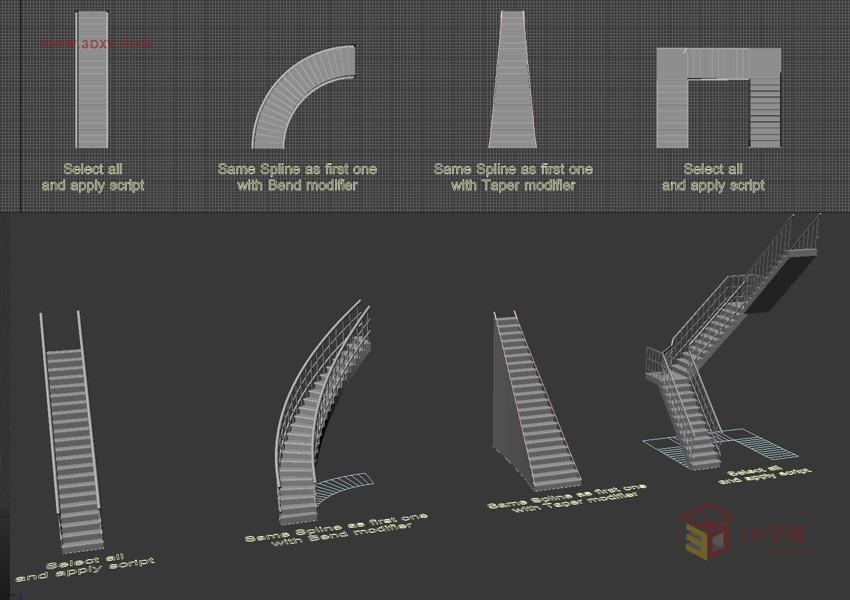

这是几种生成的效果!


这个一键楼梯插件适用于3ds max2009以上的版本,下载安装后直接是破解版,大家放心使用。

.....提示:网站下载资源都有备份,如遇到下载地址失效请及时联系管理员(QQ:3459039404)恢复下载地址(个别无法恢复会退币)
