作者 | Andrew

我们这次评测一下SketchUp Pro 2018的几大新功能!


第一 更强大的剖切工具
这个新功能,官方也为我们总结了三个主要内容:

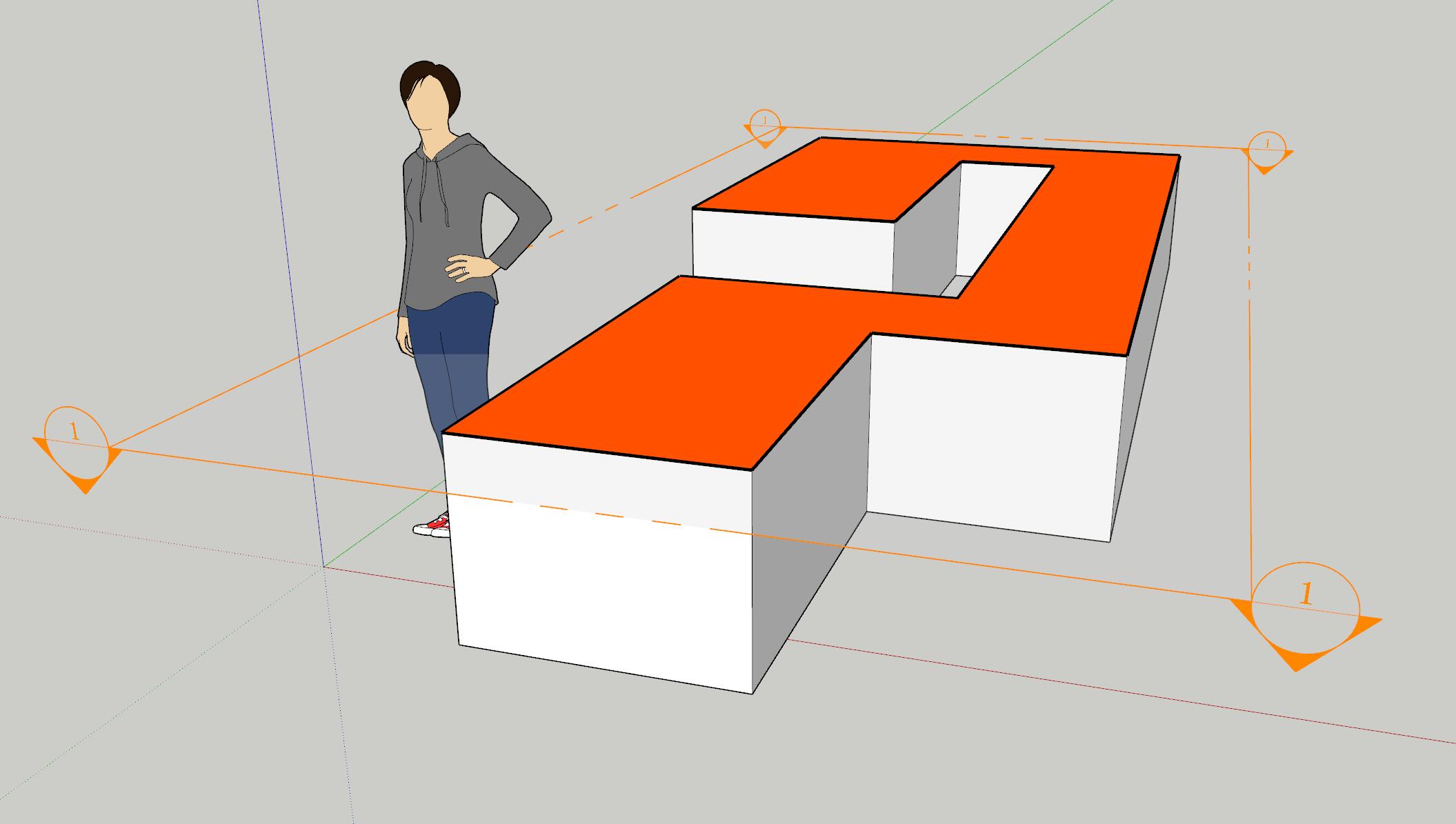

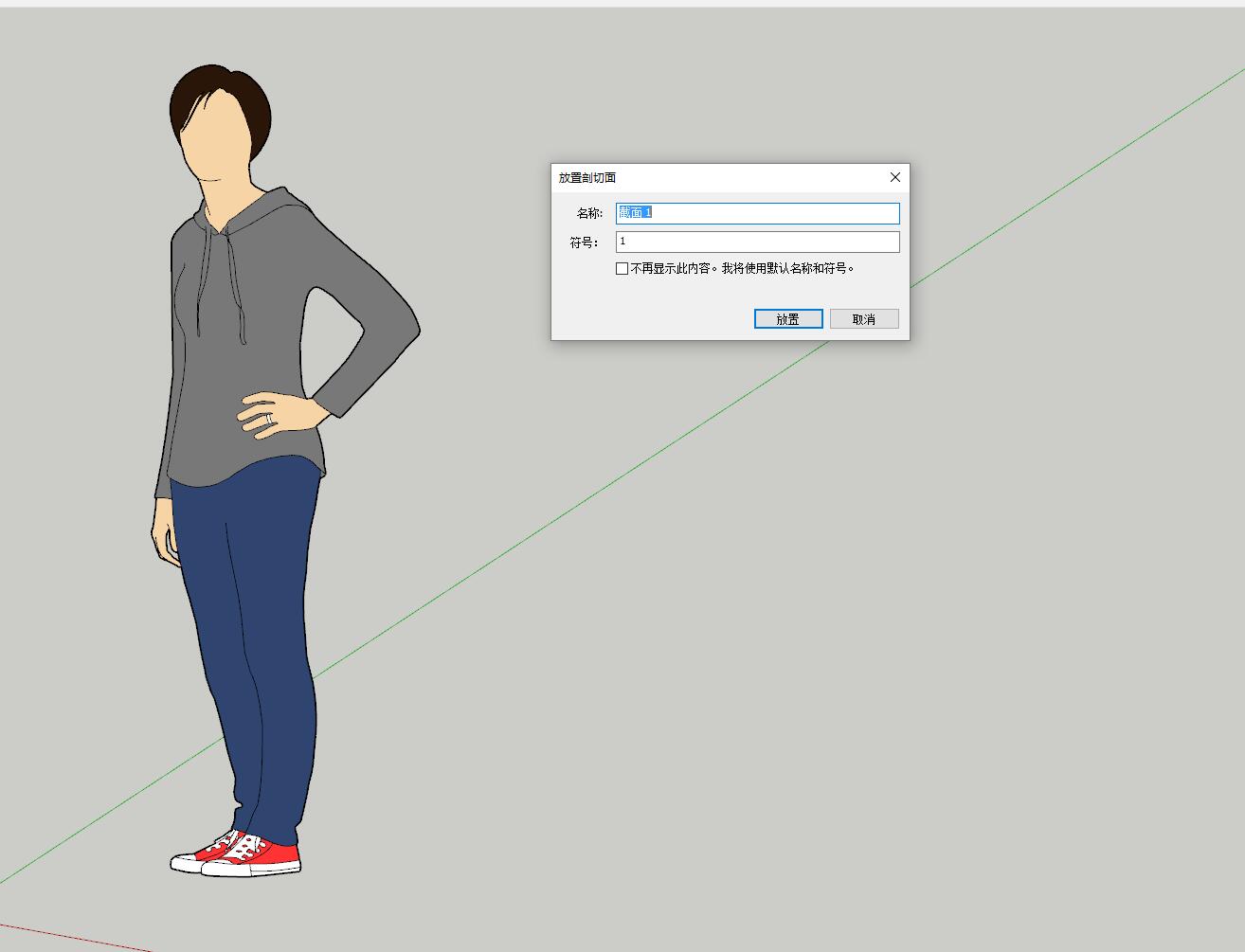

1.剖面命名
就像组件一样,剖面也有名称和符号了,
这使得它们在管理目录工具中很容易找到,
现在可以更轻松的访问和管理剖面
可以迅速定位到想要的剖面

(2018封面人物是位大姐姐)

封面人物:Stacy 是美国科罗拉多州人,
担任 SketchUp 核心团队的质量工程师,负责为 SketchUp 发现漏洞以修复。
工作之余,她喜欢登山远足,和家人度过闲暇时光。


2. 增加了实时剖面填充
可以在风格面板中更改剖面颜色(貌似只能更改颜色 不能给填充样式)



3.更快速的剖面工具
改进了使用剖面来隐藏大量几何模型的性能
越是复杂的模型,就越能感受到整体速度上的提升
(其实就是模型大了 用剖切工具也没之前那么卡了)

之前已经提前帮大家总结过了这个新功能
详细介绍请看之前的文章
《SketchUp Pro 2018新功能 之 增加剖面填充》

那我们这次重点聊一下剩下的两大功能


第二 制作更好的图纸

此部分是关于LayOut的



1.矢量图按比例缩放/绘制

这是个关于LayOut的重大更新!!!

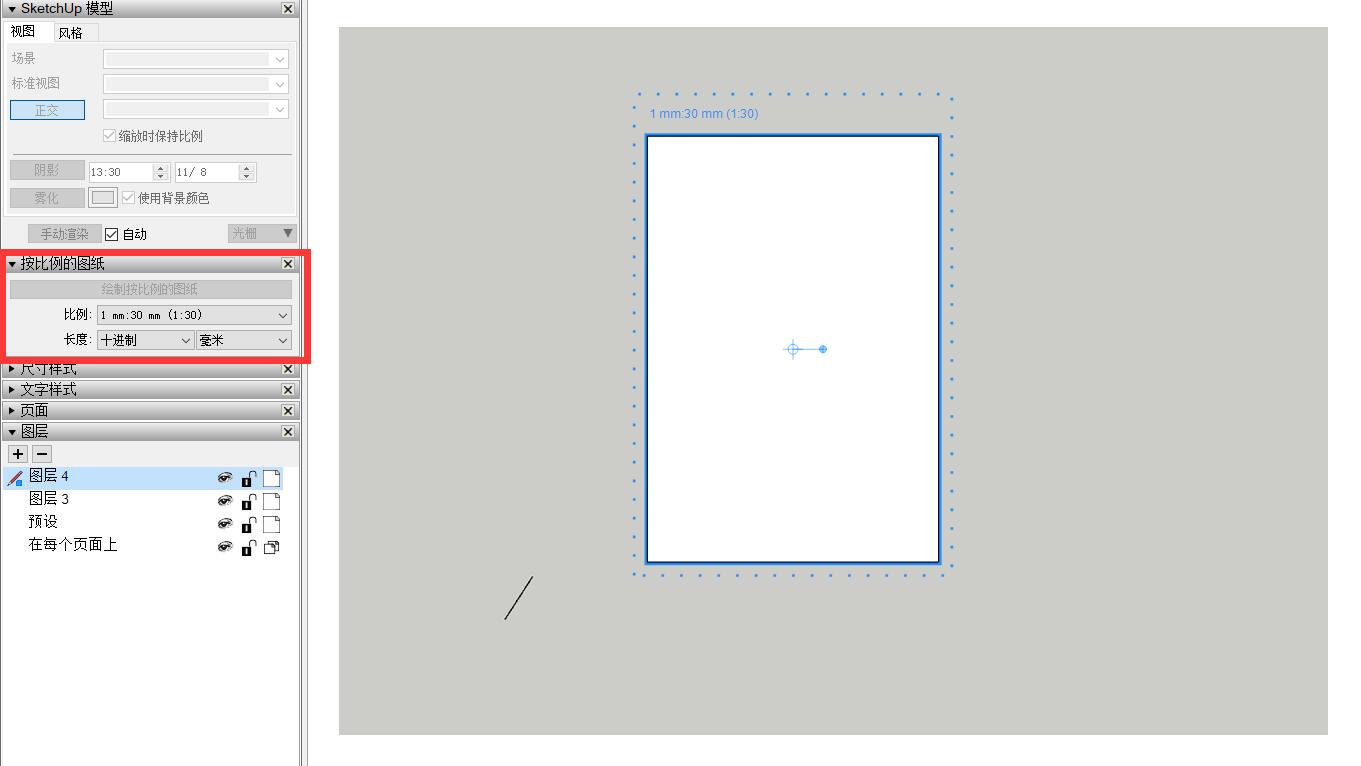

LayOut的编辑面板

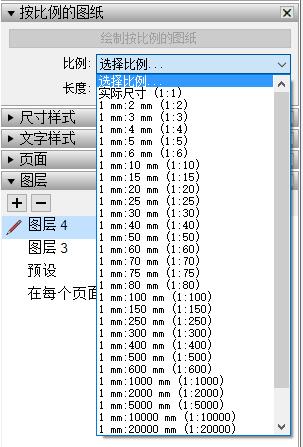

增加了一个新面板“按比例的图纸”


我们可以根据SU模型窗口的比例在LayOut中绘制对应比例的图形了!
或者 直接可以在LayOut中直接绘制对应比例的图形!

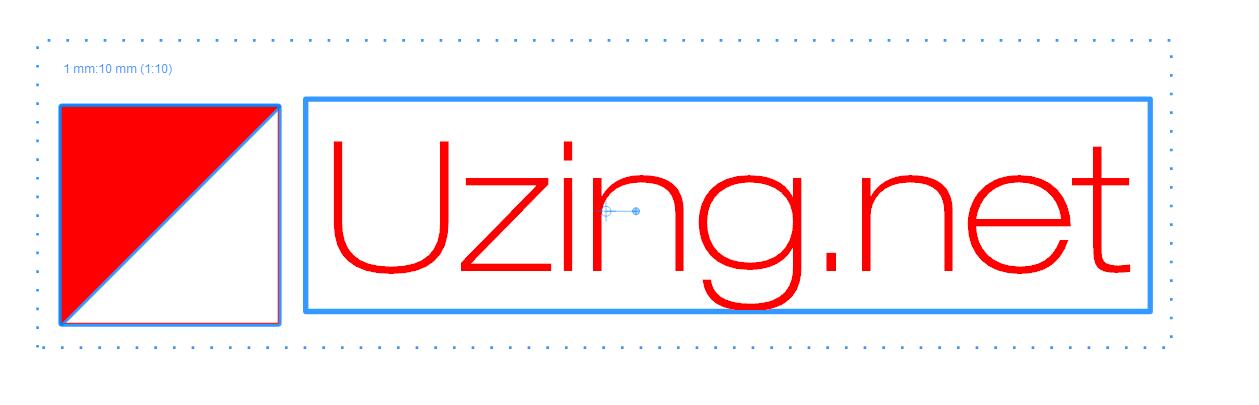

你绘制的图形图案也可以设置比例了噢!:p

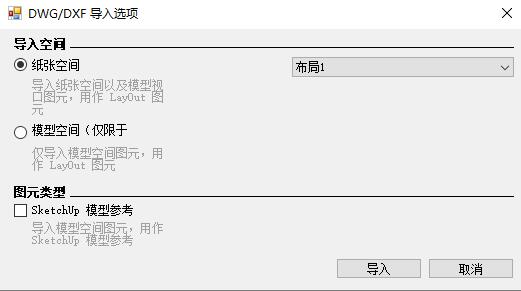

2. 支持导入DWG文件
之前的LayOut版本只能导出CAD而不能导入
新版的LayOut已经可以和AutoDesk的CAD共存了!!!


笔者在CAD模型空间画了一个1000mm*1000mm的方框
然后在CAD布局空间放了一个MV布局框比例设置为1:10
LayOut是可以完美导入的,而且比例也是没问题的



3. 画的更好
优化参照、倒角、圆角、弧线、偏移等……工具
LayOut甚至可以更好的绘制细节或者创建精美的插图
当然 ,LayOut还有增加了许多新的小功能待我们去发掘

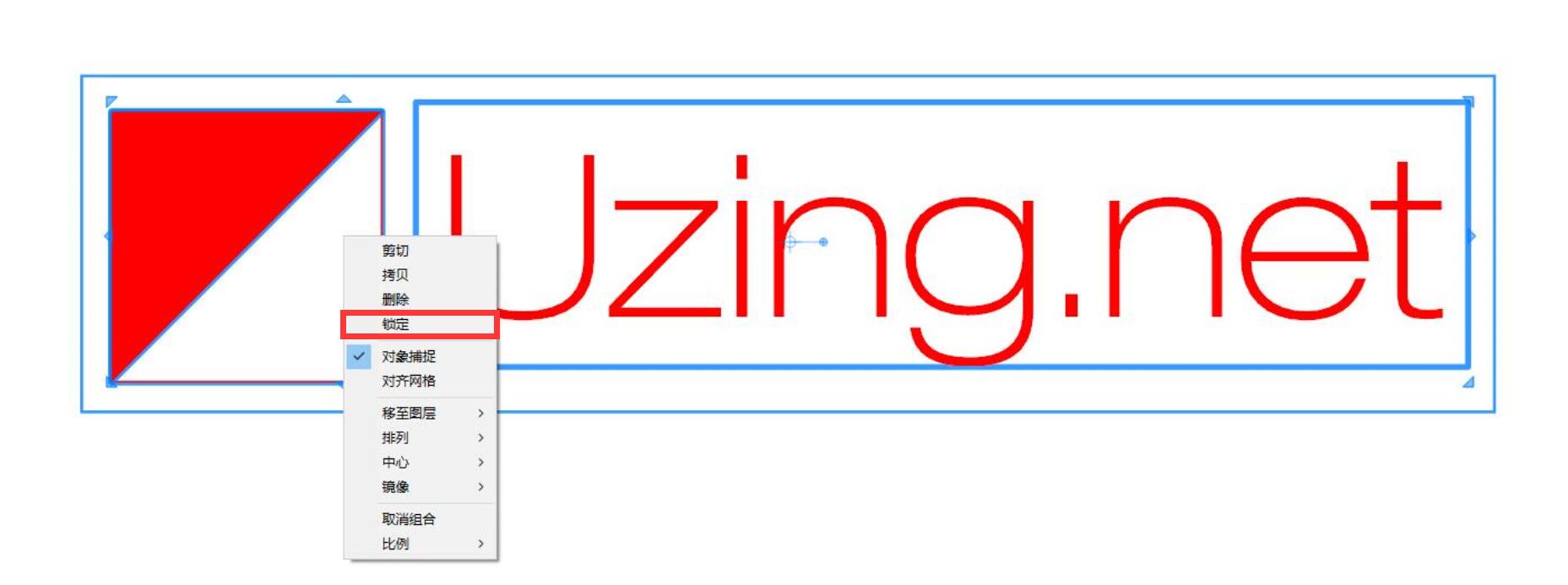

比如 绘制的图元可以右击锁定
可以将对象发送到锁定的图层




第三 增强的BIM功能

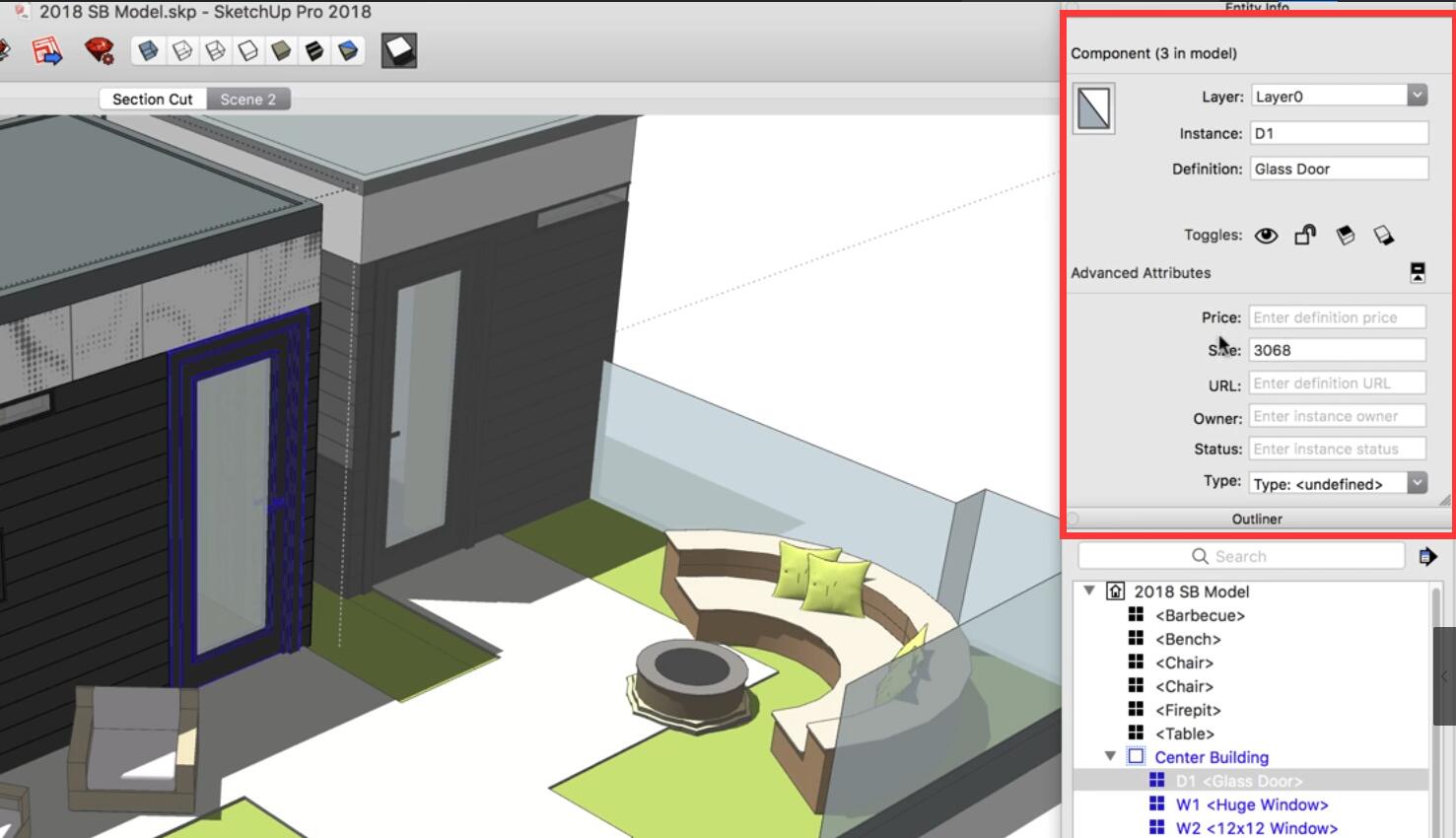

1.高级属性
SU现在可以为组件增加高级属性
例如:价格、大小、URL、类型、状态、制造商等
在项目中嵌入有价值的信息更加容易了!



2.汇总报表

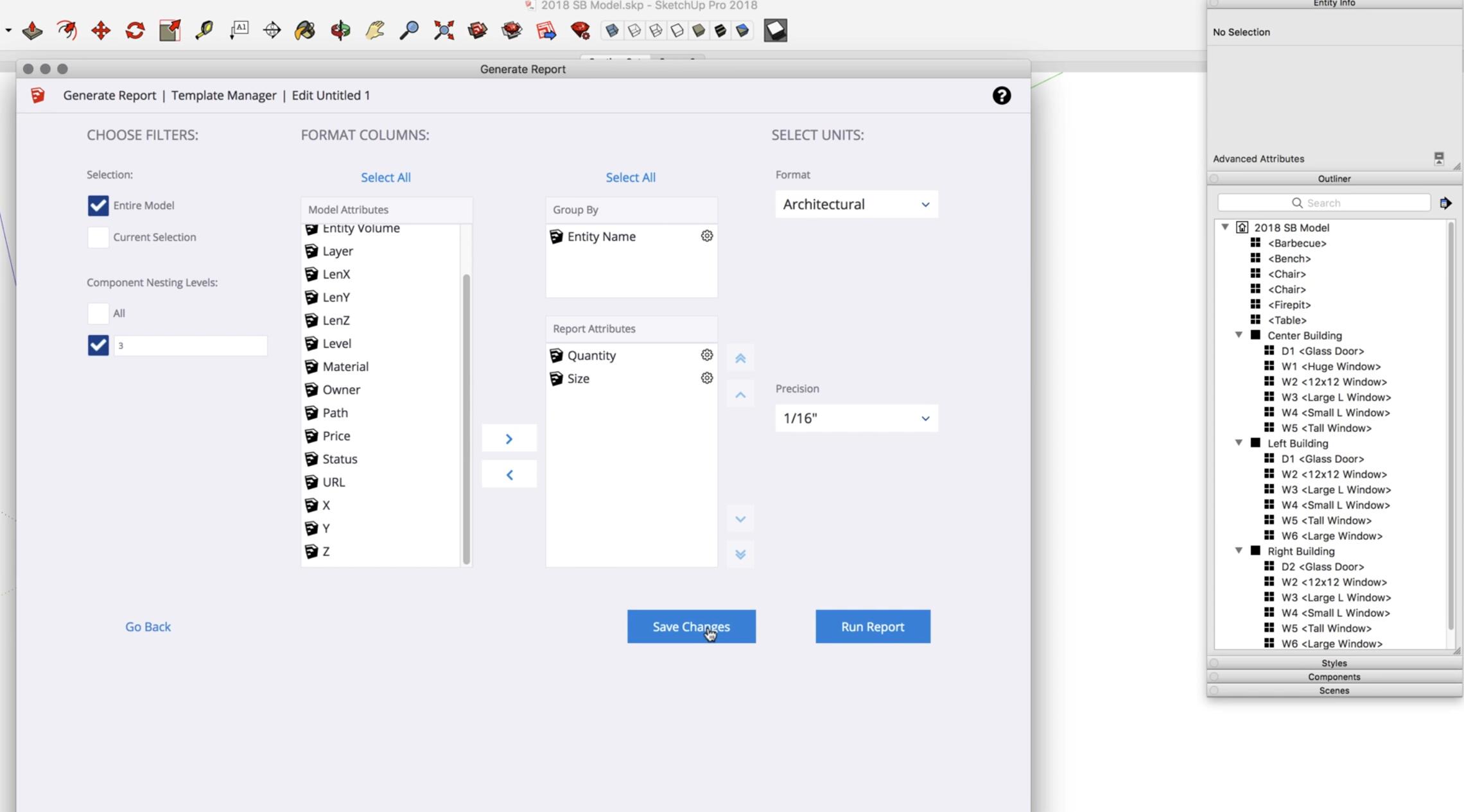

“生成报告”能汇总组件的数据,

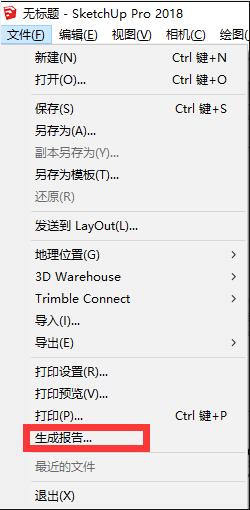

用户可以在SU中点击“文件”——“生成报告”来生成一个报表


报表可以生成配置报告,零部件清单和提量

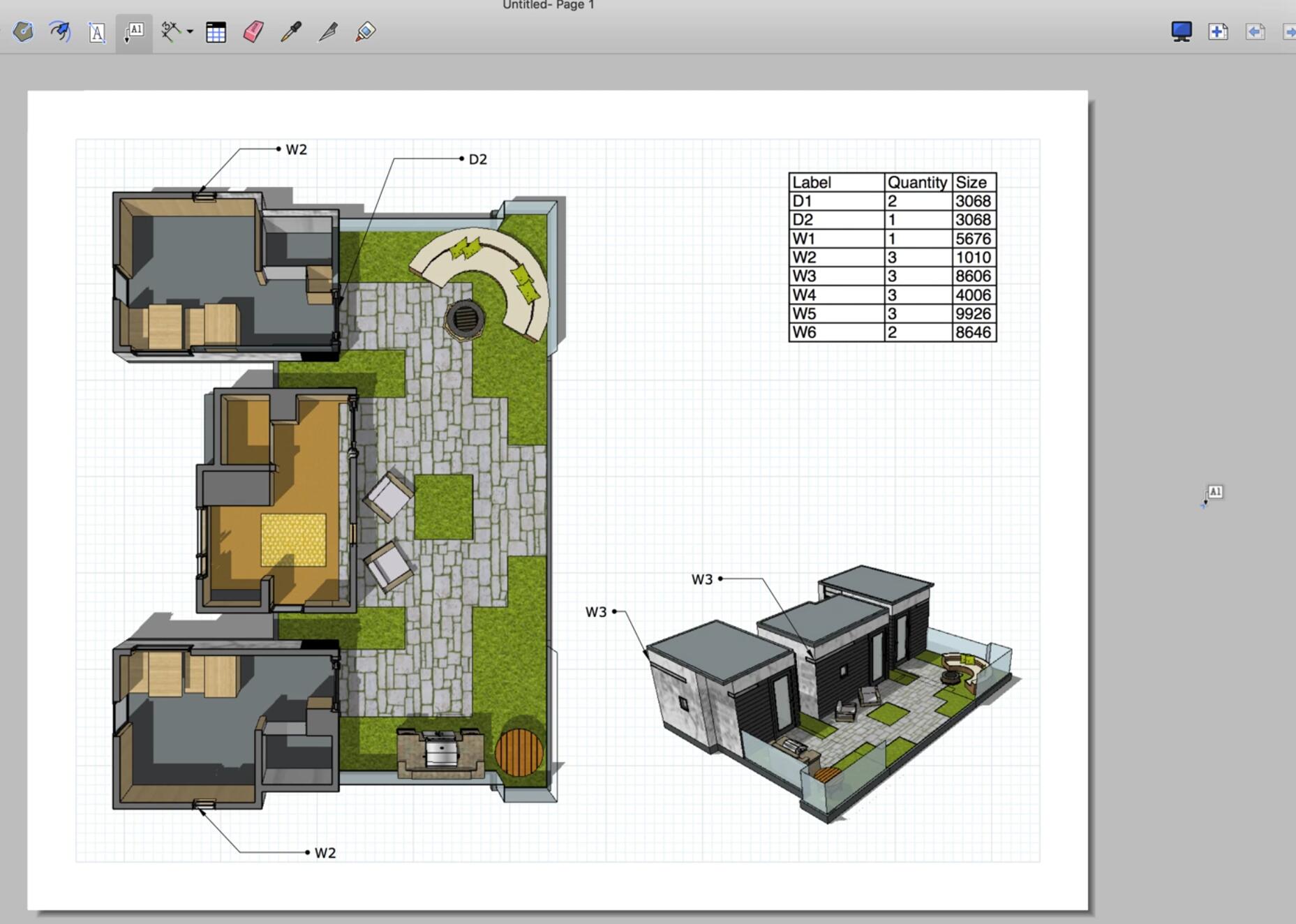

官方Youtube的视频中为我们演示了一段用“生成报告”工具
自动生成了一份门表图与窗表图,并且以表格的形式插入到了LayOut中!





3.IFC导入/导出功能
BIM工作流程最好的形式就是可以在各个工作软件中进行交互
现在用户可以依靠SU中的IFC,在项目中分配和操作属性

那我们最后总结一下这三大新功能

第一 更新的剖面
方便了我们做分析图、绘制施工图等需要做剖面的工作
第二 更强大的LayOut
这几年天宝对LayOut的更新力度越来愈大
可想而知LayOut的前途无量
(天宝大大 可否优化一下你家LayOut的卡顿问题!)

第三 BIM!
天宝要加强BIM功能了……
笔者似乎从中看到了商机……嘿嘿

新鲜资讯,与您共同分享!
