作者 | 活力网MayCheng

关于CAD的工具选项板，相信大家都不陌生。

为什么要用“妙”字，是因为它确实有趣，

可以为我们的制图节省不少时间。

CAD工具选项板的快捷键为：Ctrl+3

怎么用好这个工具选项板？

请听我跟你说

打开CAD，按Ctrl+3，调出CAD工具选项板

（这些是软件自带的不同行业的符号、样例，

这不是今天要跟大家讲的内容。

既然是妙用，就是我们自己建立一个

属于自己个人习惯的工具选项板，方便我们快捷制图。）

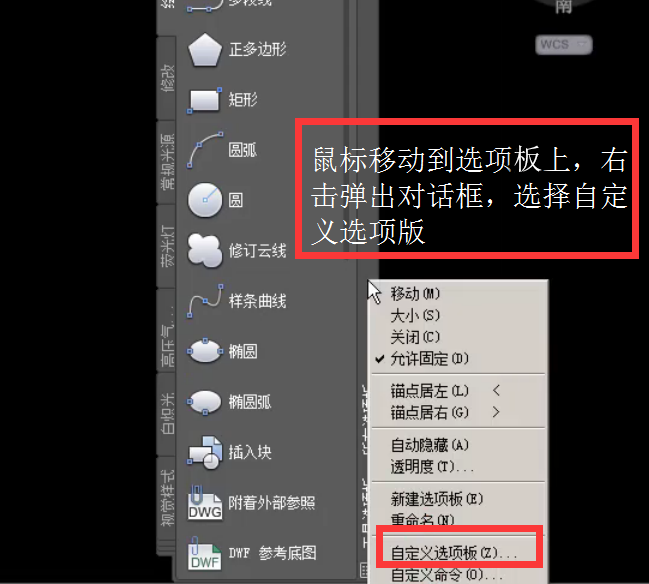

鼠标移动至选项板上，右击弹出对话框，选择自定义选项板

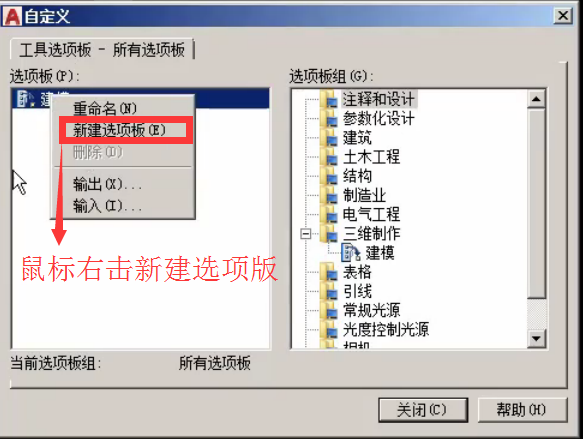

右击鼠标选择新建选项板，这里我命名为“块文件”

然后点击关闭，出现这样的界面

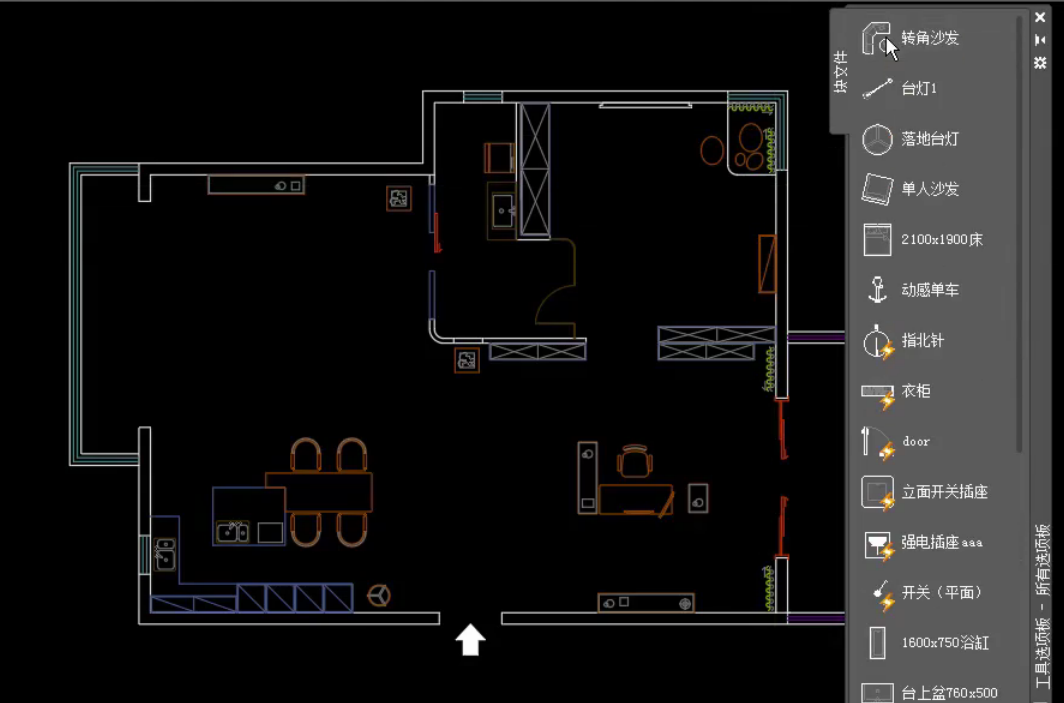

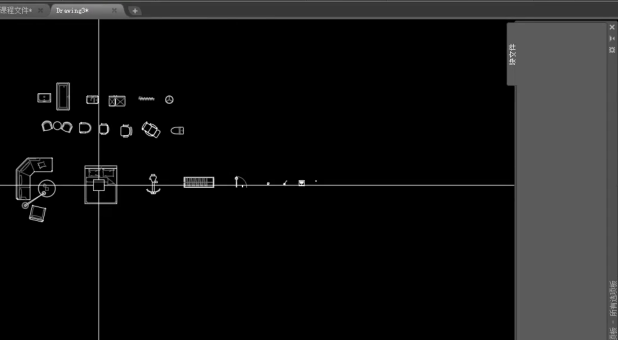

接着打开制作好的块文件，这里为了演示我复制了一部分，

Ctrl+S保存放在了E盘，命名为“块文件.dwg”

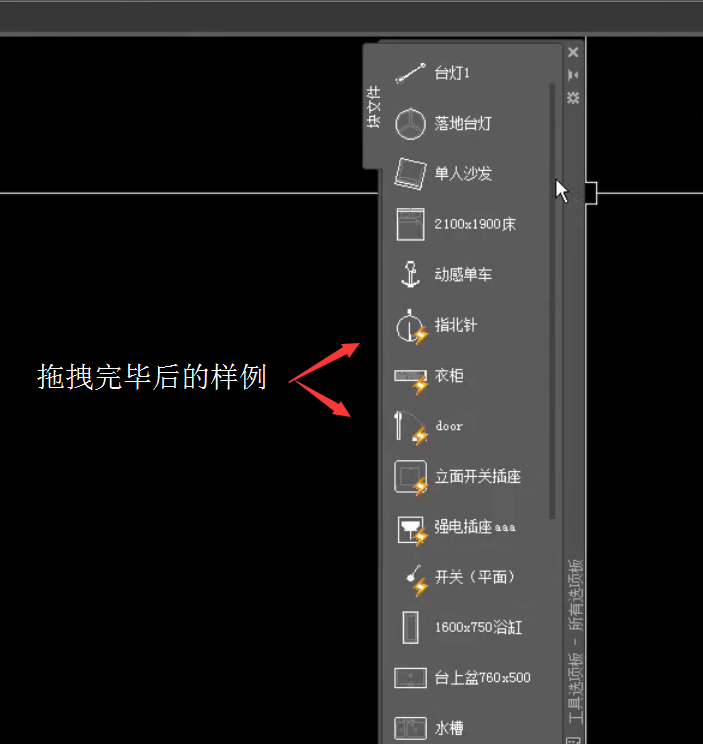

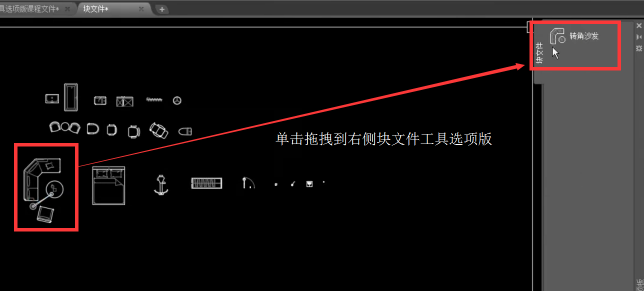

单击选中拖拽到右侧块文件工具选项板即可

（注：带有闪电符号的是动态图）

注意事项：

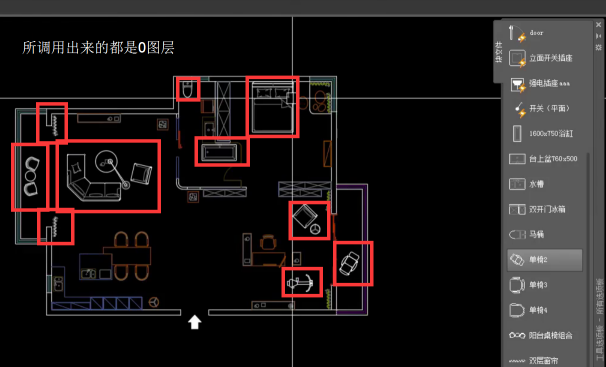

1、尽量保持成块的0图层

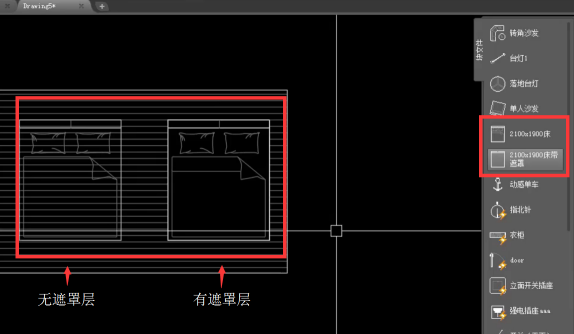

2、给每个成块做一下“遮罩层”

遮罩层快捷键：WIPEOUT

（遮罩层：可以将与遮罩层相链接的图形中的图像遮盖起来。

用户可以将多个层组合放在一个遮罩层下，以创建出多样的效果。）

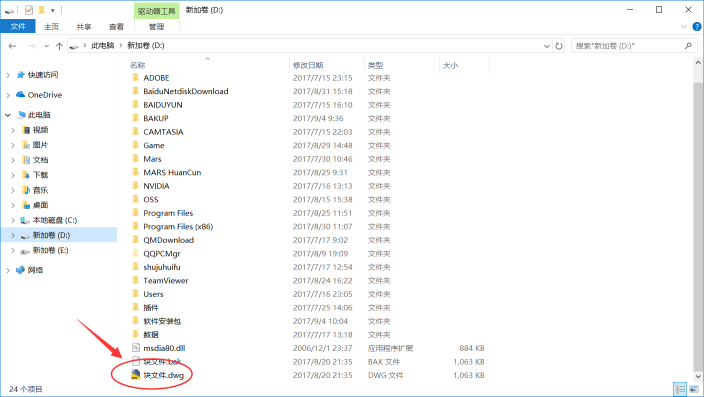

3、悄悄找一个合适的位置来存放工具选项版的dwg文件

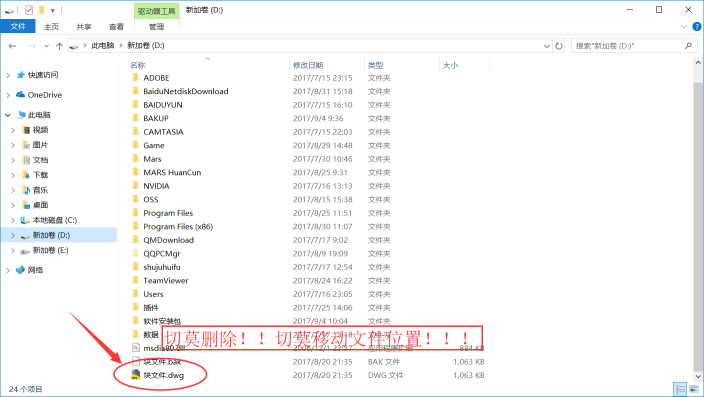

4、切莫删除和移动工具选项版的文件位置

AutoCAD自定义工具选项板的总结：

第一步：画好块文件；

第二步：画好遮罩层；

第三步：把图元文件全部放在0图层；

4、第四步：B成块；

第五步：块文件命名（直观清晰的命名）；

第六步：把做好的块文件放置在工具选项板专属dwg文件中，不要移动路径；

第七步：保存文件后，再进行调用；

第八步：将块文件同步到工具板选项板对应的选项中。

OK！

3分钟掌握CAD自定义工具选项板的“妙”用

有趣又节省制图时间~
