Yabu风格化室内空间制作思路解析

活力网

作者 | 活力网-Andrew

室内设计师应该都认识这两位设计师

雅布与普歇尔伯格

我们今天选取的案例是

Yabu梵·悦108北京超级豪宅效果图

案例原版图纸获取途径

浏览器地址栏输入“iMod.vip”

右上角搜索框输入对应案例ID获取案例

案例ID：M007897

做此类效果图用哪一个建模软件最好？

我想当然是

因为SU的风格样式系统可以将对象的

线、面、光影……等等通道用最短的时间统统分离出来

并且SU裸模表现的效果也让人感觉很舒适

首先，说一下要用到的软件，分别是

- SketchUp （以下简称：SU）

- Vray for SketchUp（以下简称：VFS）

- Photoshop（以下简称：PS）

接下来再看一个公式

设计+SU+VFS+PS=50%+30%+5%+15%

这是做这张图各个要素之间大致的占比

SU部分

我们先观察一下SU模型

SU的裸模感觉已经非常棒了！

整体感觉，从设计到主材选择都非常的纯粹

主材以高级灰为主色调，整体偏灰

接下来要做的就是将此模型的

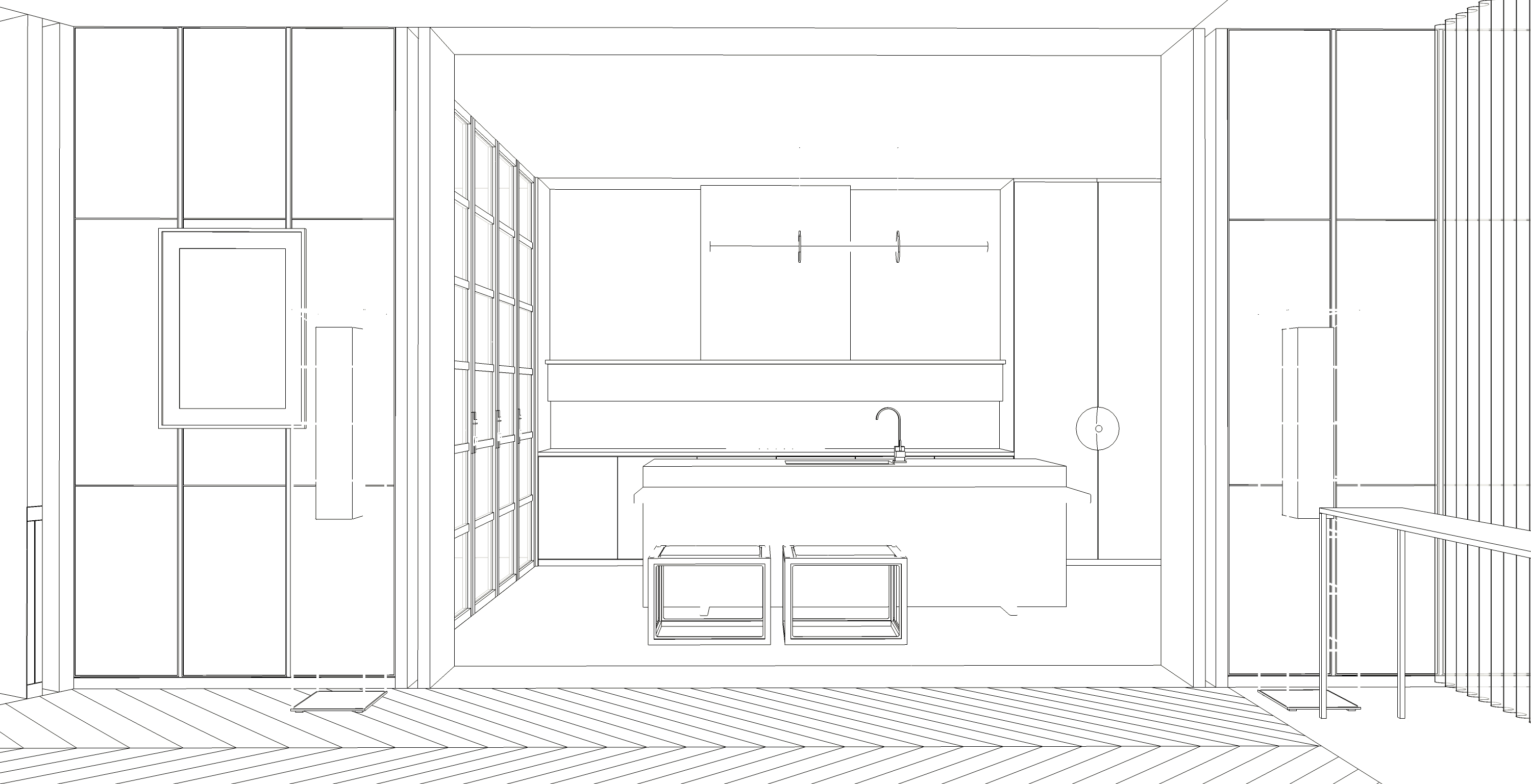

线框、阴影、固有贴图、材质ID

这4张通道图快速提取出来

你可以手动提取这四张通道

也可以使用插件更快速的提取

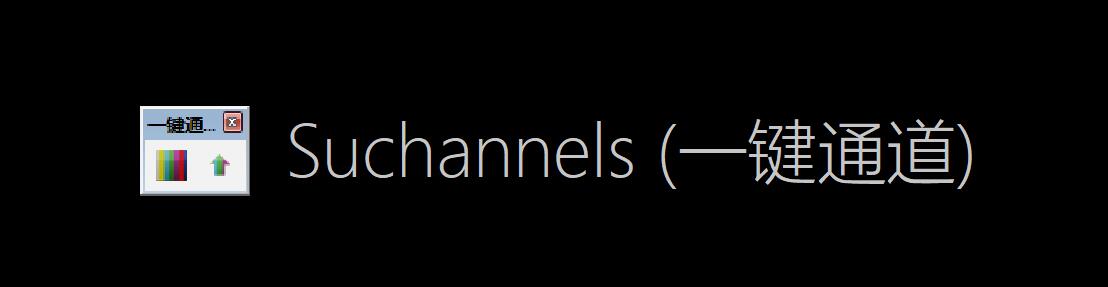

插件是RND的 一键通道之前在

活力网的SU插件情报局中讲过

此处省略提取通道的过程

VFS部分

我们要用VFS渲染一张白模图

难点是如何将渲染出来的白模与导出的裸模完美重叠在一起

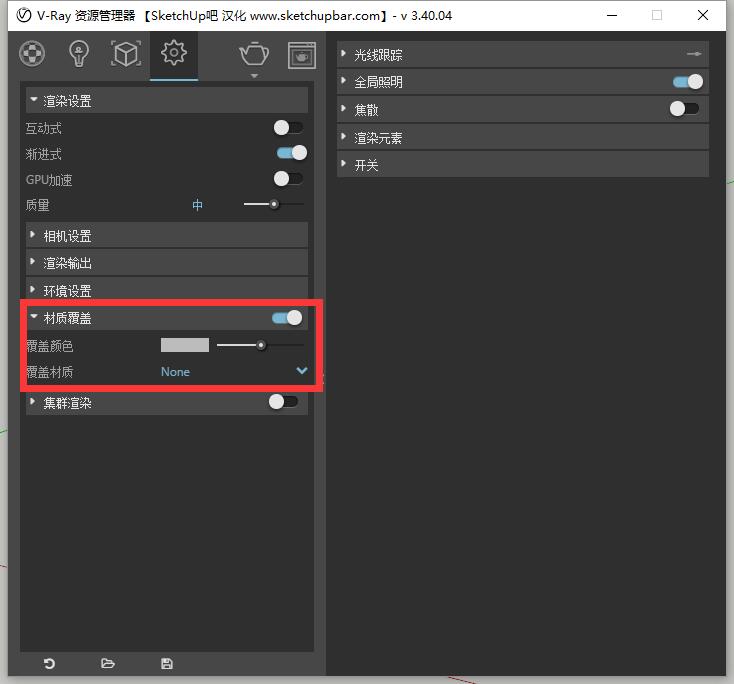

先打开Vray的渲染设置面板

在这里设置材质覆盖，用于渲染白模

材质覆盖可以不要给纯白，灰色就好，不要带有色彩倾向

设置完之后就是最重要的渲染窗口比例

如何和我们的裸模匹配

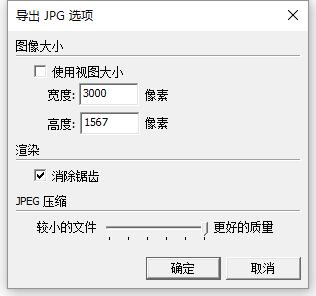

以下是裸模导出图纸的高宽参数

拿出计算器1567/3000=0.5223333333……

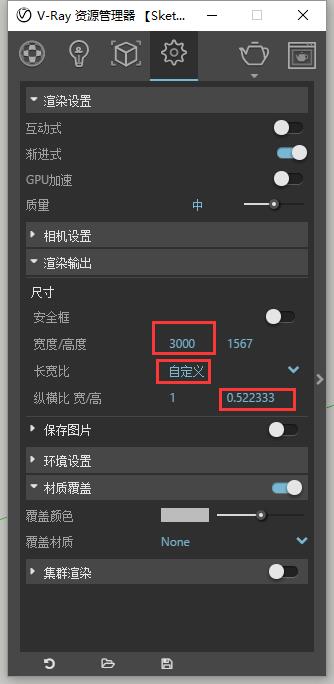

然后在VFS渲染输出这里敲入宽度为3000

纵横比 宽/高 为 1:0.5223333333……

就可以完美适配宽高比

宽：3000  高：1567

最后做几次测试渲染

然后渲染一张正式白模图

PS部分

接下来进入PS后期部分

将刚才得到的几张图

固有色（贴图）通道、线框通道、阴影通道、材质ID通道、白模

分别拖入PS并且叠起来

接下来把“线稿通道”和“阴影通道”色阶稍微拉一下

让“线稿通道”线稿为纯黑色，其余地方为白色

将“线稿通道”与“阴影通道”给个正片叠底

控制一下线稿与阴影的强弱

最后得到以下效果

下一步就是叠“白模图”

前面说过“白模图”是点睛之笔

在叠之前先观察以下“白模图”

他是有点色彩倾向的

因为我们渲染的时候会有阳光的影响

Shift + Ctrl + U去色

色阶调整一下

将暗部提亮，得到以下图

可以让明暗对比更明显

给个正片叠底，画面的素描关系立马就出来了

这里放一张有“白模图”和没有“白模图”的对比

（无“白模图”）

（有“白模图”）

接下来就是一些细节的刻画

YABU的设计师在做这张图的时候

很巧妙的挑选了几个材质去凸显它的质感

大部分材质都为裸模效果

这样处理的视觉感受就是

乍一看是裸模图

但是仔细一看有一些细节材质还是带有质感的

我们就为地面稍微做一些质感处理

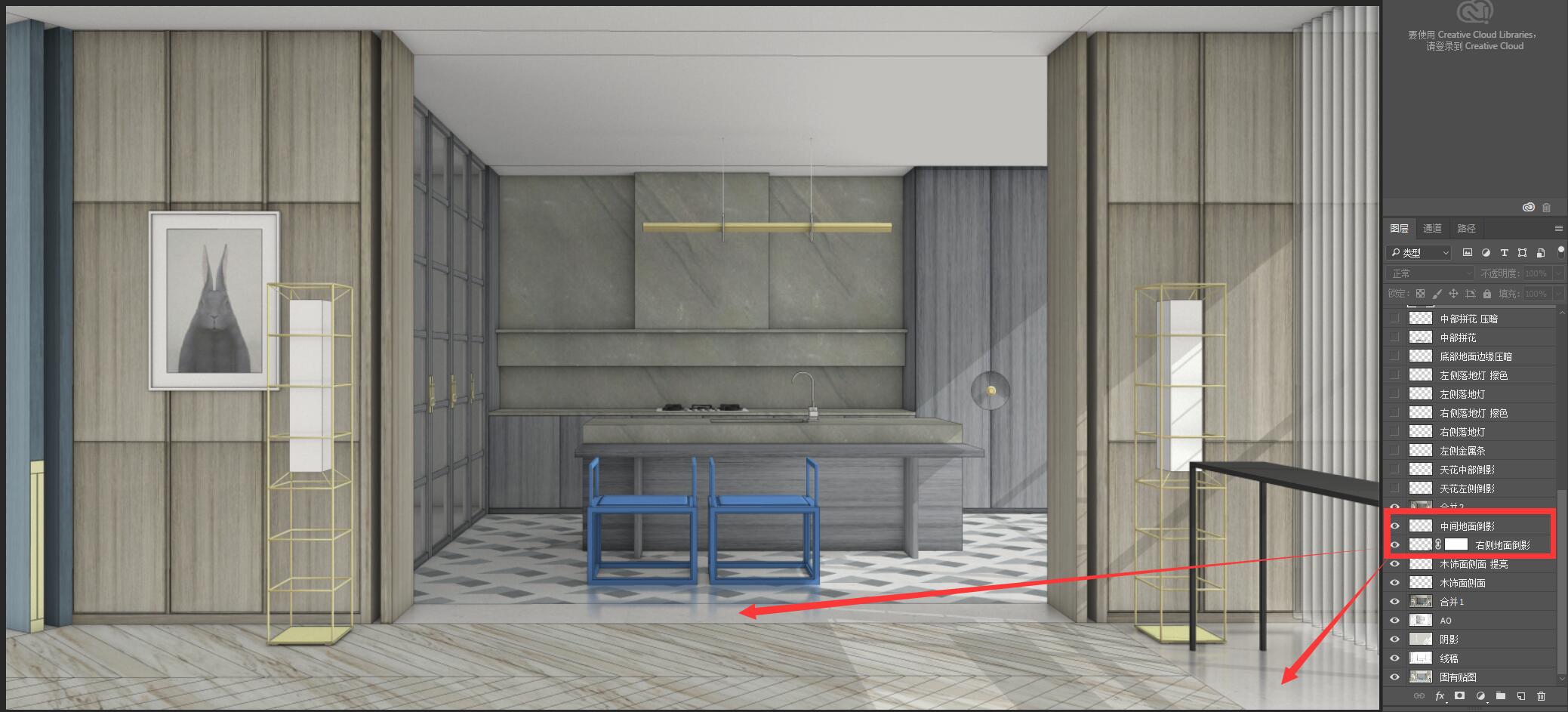

将这两块地面制作一个哑光大理石的效果

只要将地面以上的物体提取出来，做个倒影就好了

然后降低不透明度，用蒙版稍微擦除下面部分

再给个高斯模糊，哑光材质就做好了

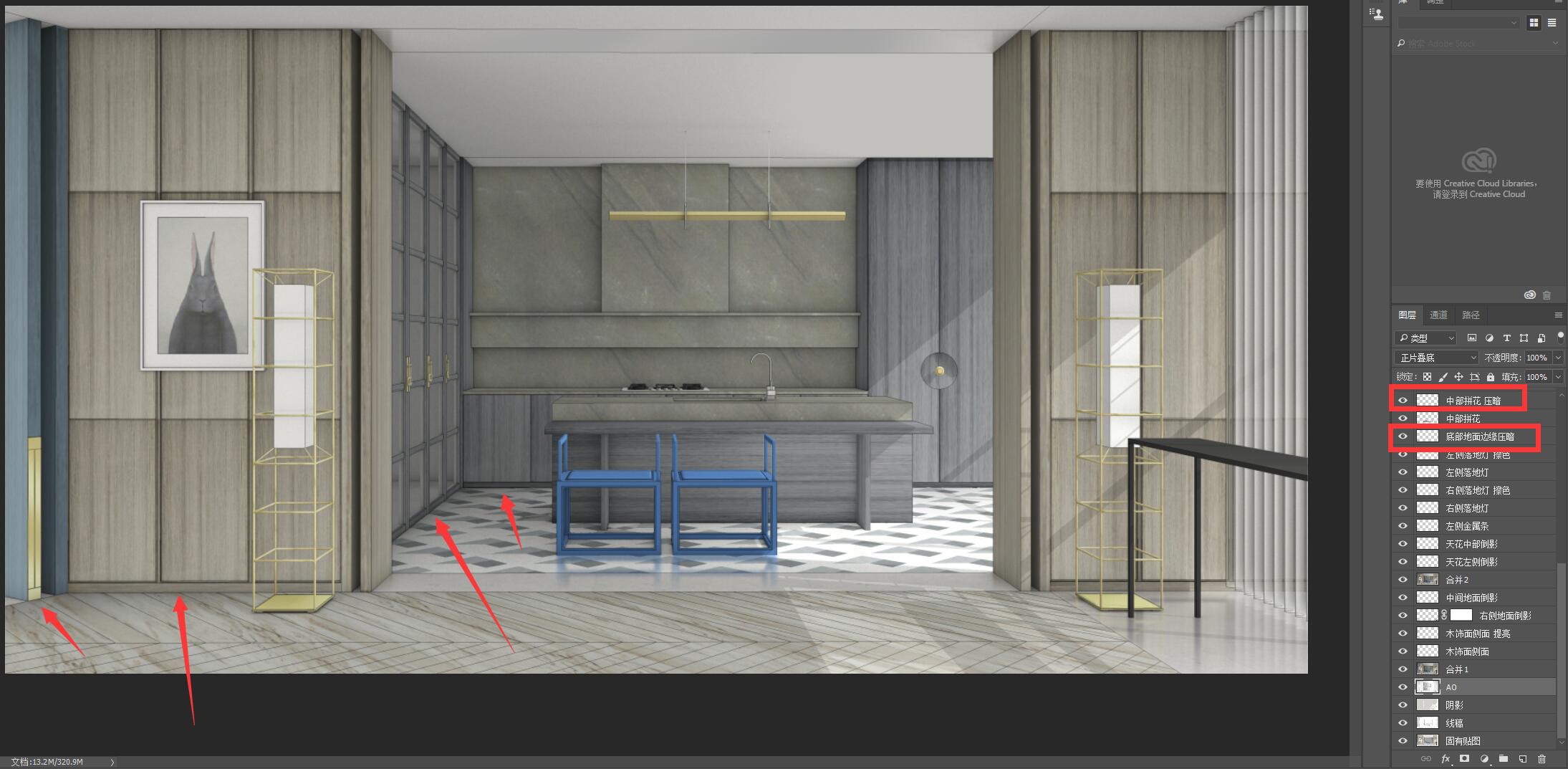

要记得将墙面与地面衔接处用压暗工具稍微擦一下，增强对比度

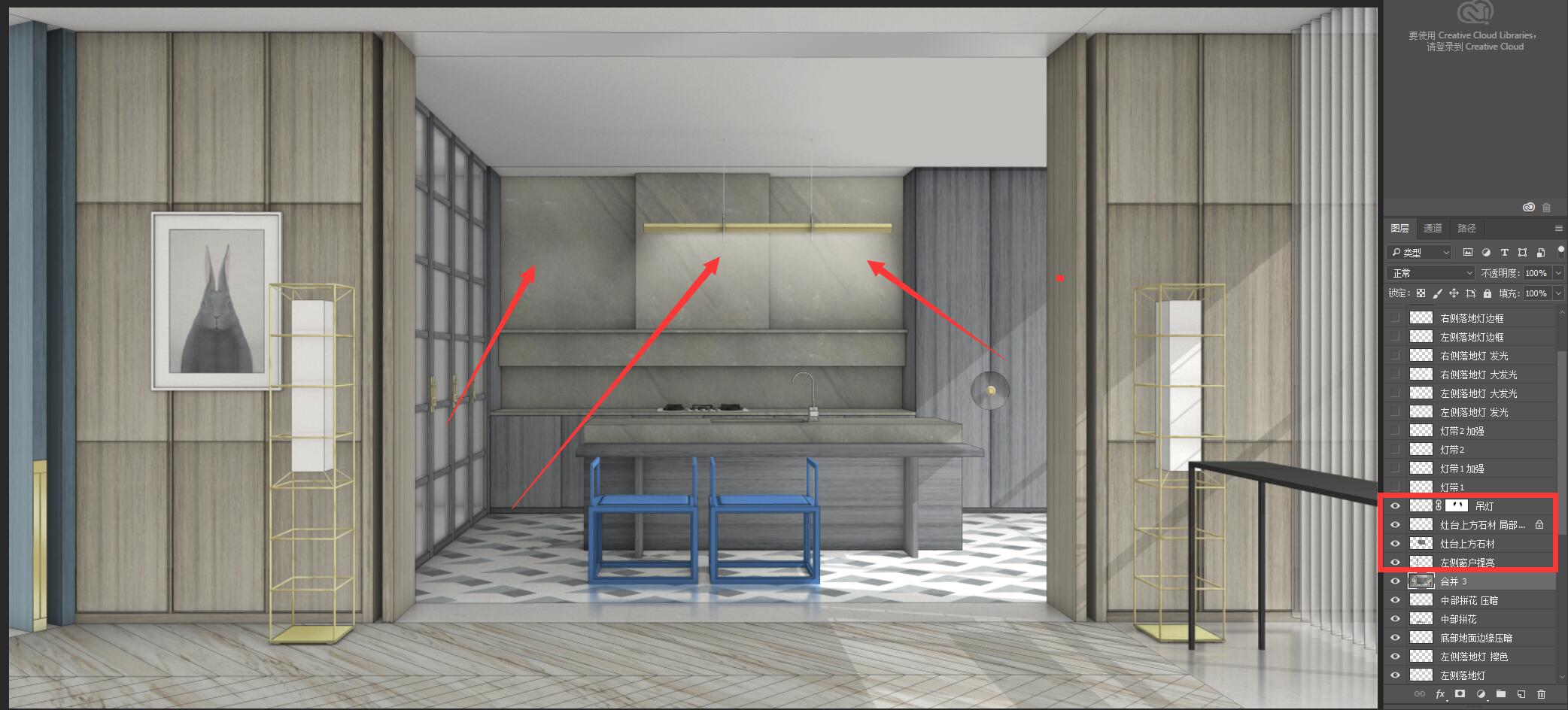

接下来将中间岛台上方吊灯的光晕

与后面厨房墙壁光晕制作一下

然后制作厨房墙壁下方的灯带

最后一步，制作这两个落地灯的光晕效果

这里的光晕要制作三层

第一层比较集中，比较亮

第二层稍微暗一点，但是范围广，不透明度稍微降低

第三次范围最大，不透明度基本上肉眼很难看到

但是这一层也是必须存在的

这一步做完，这张图就做好了！

是不是非常简单？

如果觉得图文教程太笼统

也可以将案例模型下载下来

自己多研究研究PSD文件

也可以上活力网，学习更多教程！

另外，如果您有优秀的作品且乐于分享

也欢迎您联系我们投稿~
