[转帖]巴西渲染器全面教程之表面和次表面散射(3S)

killer1028 · 发表于 2004-10-28 11:02:00

首先谢谢PSCN的凡子~~~

killer1028 · 发表于 2004-10-28 11:03:00

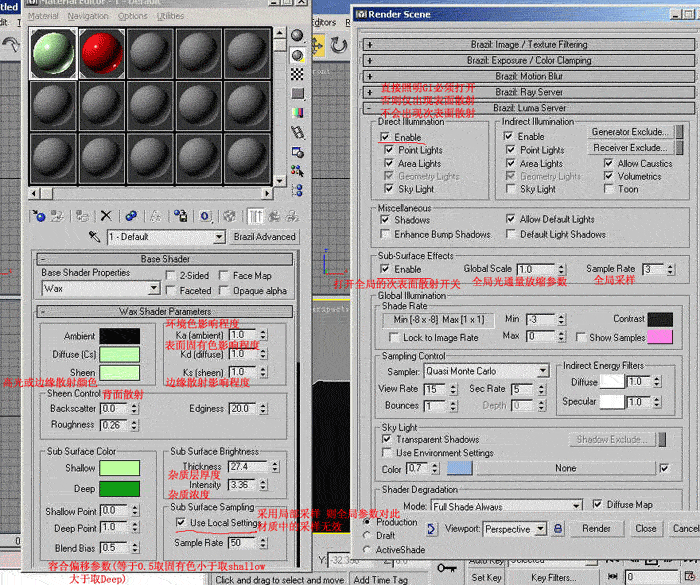

一般玩3D的讨论3S总以为是次表面散射其实错了他代表表面和次表面散射，如果你问什么是表面和次表面散射好说首先光有波粒二象性即光具有电磁波的散射现象所以当光线遇到微小颗粒时会产生散射效果如天空为什么是蓝色的就是这个原理示意图我等下传上来先看看巴西的次表面材质wax 这是巴西里面专门用来实现3s半透明效果的材质这是具体参数

killer1028 · 发表于 2004-10-28 11:04:00

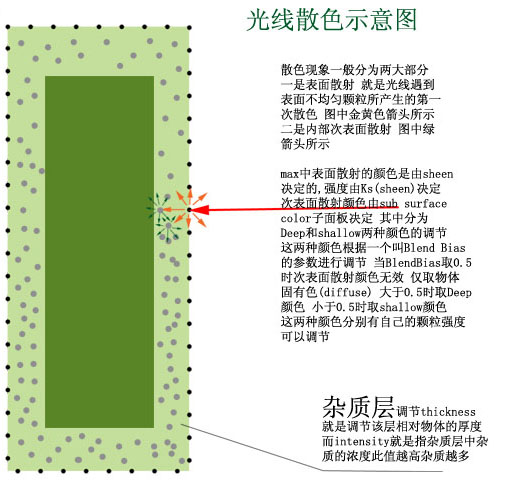

结合参数我们来看看3S现象本身以下为散射现象的本质

killer1028 · 发表于 2004-10-28 11:06:00

这里注意一下次表面散色产生的必备条件： 1 直接照明GI必须打开否则只有表面散射！ 2 全局次表面散色开关必须打开 3 物体次表面散色亮度(sub surface brightness) 中的thickness 和 intensity 均不可为零！有任一一个为零则只有表面散色或显示固有色另外注意一下thickness 此值并非物体厚度, 而是我先前所画图中的杂质层厚度, 此值关系着物体中到底有多少范围是杂质空间通常和杂质浓度intensity 一同配合, 如果厚度过高，浓度又过低时, 很容易出现曝光现象, 这就相当于一块非常稀薄的部分让大多数光子通过因此时分的亮 -------------------------------------------------------------------------------- 关于光通量Gloalboal scale 这个值决定单位面积内有多少光子通过表面这个值越大物体将被照得更亮！但增大这个值是不可能将物体变得更透明的物体的透明可见程度与物体本身的模型厚度有关与光通量无关！即3S材质透光不透明 -------------------------------------------------------------------------------- sub surface 中的use localsetting中的采样是局部采样打上勾后全局采样对该材质无效以下是一张低光通是的图

killer1028 · 发表于 2004-10-28 11:07:00

由于光通量太少没什么光透过-------------------------------------------------------------------------------- 增加了光通量也提高了shallow即颗粒强度后的图

killer1028 · 发表于 2004-10-28 11:09:00

所以可以通过对shallow或deep的值调节产生颗粒效果我们现在降低它并增加杂质浓度图如下已经可以半透明效果了

killer1028 · 发表于 2004-10-28 11:13:00

这次我们加大厚度使得杂质在适量厚度中较稀的分布这样可以避免出现上图中太亮的散射于是就得到比较好的半透明效果了

killer1028 · 发表于 2004-10-28 11:14:00

最后更好的效果有待大家去挖掘呀呵呵有不明白的地方可以和我交流一下另外我提醒一点的是灯光的位置、亮度和颜色都十分的重要直接影响半透明效果所以要反复多调一下才能出你想要的结果下面发几张巴西的3S 效果样图

killer1028 · 发表于 2004-10-28 11:15:00

巴西次表面样图1

killer1028 · 发表于 2004-10-28 11:17:00

巴西次表面样图2
