渲染室外别墅【GI】参数详解

qq412732261

【创意云】渲染室外别墅【GI】参数详解【转】

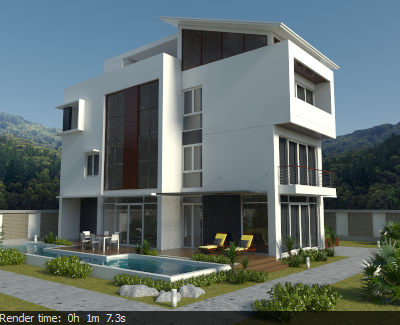

图1

第一部分：GI设置
第1步：基本参数
1.1打开场景
1.2检查Global switches卷展栏中的Override material选项。这将让您了解如何在没有最终材料的情况下照明灯的工作原理。
1.3将Image sampler类型设置为Fixed Rate。
1.4转到“Output”选项卡，将分辨率设置为400 x 325。
1.5在“Irradiance map”卷展栏中，将Min Rate设置为-5，Max Rate设置为-3。
1.6在“Light Cache”卷展栏中，将subdivs设置为500，对于最终渲染，我们将其更改为1000。

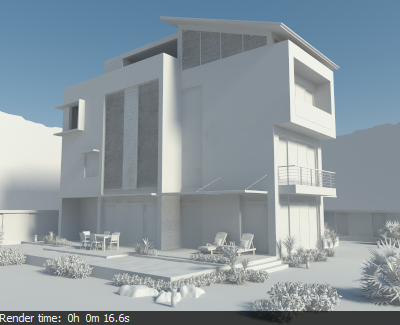

1.7渲染场景：

图2

值得注意的是，我们使用的是浅灰色作为材质，渲染效果看起来会很亮。光线的位置也不是我们需要的。首先，我们要改变太阳光的位置。然后，我们将更改相机阴影设置并调整曝光。
第2步：调整物理太阳和物理相机
2.1点击SketchUp菜单栏的Window。然后选择Shadows
2.2打开阴影设置（Windows> Shadows）使用SketchUp菜单将时间设置为上午12:15，日期为1/25。
2.3我们想要的其他效果是太阳光下的模糊阴影。为了达到这个效果，我们必须去Environment中设置，点击GI附近的“M”，并将“大小”改为20。
2.4在相机下的V-Ray选项将快门速度提高到250。

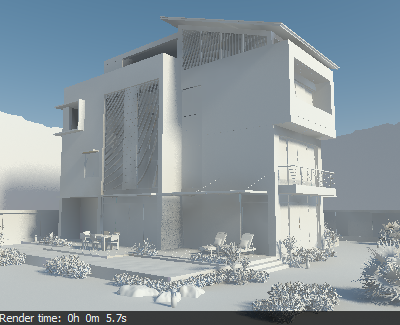

2.5打开创意云渲染客户端进行渲染并将其与原始渲染进行比较：

图3

第3步：调整Color mapping
3.1默认情况下，Sketch Up的V-Ray使用linear color mapping。在Color mapping卷展栏中，将类型更改为“Reinhard”。
3.2渲染at VSOChina

图4

从上图可以看到，渲染结果与使用linear color mapping的渲染结果非常接近。Reinhard color mapping是线性和指数之间的混合。如果burn值为1.0，则结果为linear color mapping，而如果burn值设置为0.0，则结果为exponential mapping。
3.3这个思路是要有exponential风格。所以，我们必须将Burn值降低到0.8
3.4 登录创意云渲染官网点击立即渲染，网页也支持渲染~

图5

结果比上面好多了，这里唯一的问题是渲染的整体质量。
第4步：更好的抗锯齿和更少的噪音
在第1步，我们改变渲染的质量，以便能够快速预览，现在我们的目标是改进设置，以实现更好的抗锯齿，更好的GI和更少的噪音，使质量提高。
4.1在“Image Sampler”卷展栏中，将类型更改为Adaptive DMC  。
4.2将Min Subdivs设置为2，将Max Subdivs设置为6。
4.3在DMC Sampler卷展栏中，将Noise Threshold设置为0.008  。
4.4阳光产生的阴影有很多噪点。为了避免这种情况，我们必须增加阳光的细分。在“Environment”卷展栏中，点击GI附近的“M”，并将细分数增加到32。
4.5 点击vsochina render~
因为V-Ray需要计算更精确的抗锯齿解决方案，所以渲染需要更多的时间，创意云渲染cpu+gpu 渲染，省时省力省钱。

图6

第5步：更好的GI设置和环境遮挡
抗锯齿现在看起来挺好，但是GI质量仍然很低。我们有一些缺失和模糊的阴影，可以使用环境遮挡效果。
5.1在“Irradiance Map”卷展栏中，将Min Rate设置为-4，将Max Rate设置为-1  。
5.2将Color Threshold设为0.3  。
5.3渲染：

图7

第6步：材质
1.1在“Global switches”卷展栏中关闭 “ Override material”选项  。
1.2渲染：

图8

第二部分：渲染最终形象
第1步：调整V-Ray以获得更大的分辨率
1.1将分辨率设置为1600 x 1300。
1.2在“System”卷展栏中，将渲染区域划分大小设置为48 x 48。
我们需要调整辐照度图参数：由于我们提高了两倍的分辨率，所以我们可以将irradiance map的最小和最大速率降低2。
1.3将irradiance map的Min Rate设置为-6 。
1.4将irradiance map的Max Rate设置为-3。
1.5在Light Cache卷展栏中，将Subdivs设置为1000。
第2步渲染最终结果
2.1在“Output”卷展栏中，“Save render output”设为自动保存渲染图像。选择图像文件扩展名并分配名称和路径。为了提高精度，您可以选择16位图像格式（例如，16位.png）。
2.2点击创意云渲染：

图9
