怎么处理CAD消隐打印时多余的线条

丝路CG

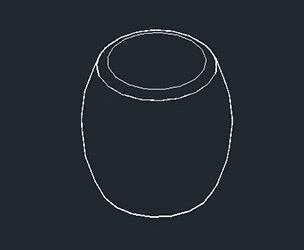

　　1.在布局没有出现多余线条

　　如下图

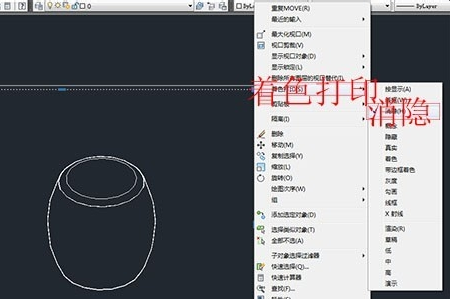

　　2.在布局时已经设置视口——着色打印——消隐

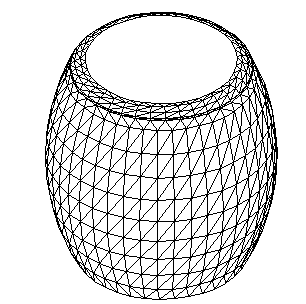

　　可到预览与打印出来时还是出现多余线条：像网格一样的线条

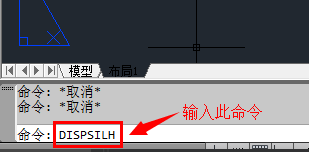

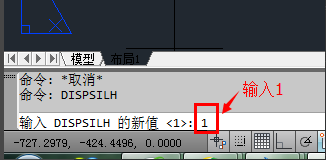

　　3.这时在命令栏里输入DISPSILH——空格——1——空格

　　DISPSILH是在消隐显示三维实体时，控制让其只显示轮廓线的变量。

　　该变量有两个值0和1

　　系统默认是0(代表显示消隐后的轮廓线)若设置为1,则不显示消隐后的轮廓线

　　设置完后刷新(regen)一下,就可以看到效果

　　4.设置好后再打印，就不会出现多余的线条了。
