浅析cad中注释性标注和一般标注的不同?

丝路CG

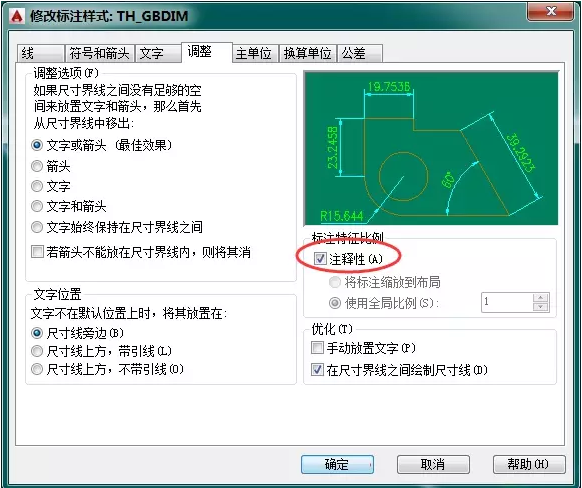

　　今天了解cad中注释性标注和一般标注的不同。如果有不懂的抓紧学起来。在从2008版开始，AutoCAD添加了“注释性”功能，使用注释性很容易让同一图形在不同比例的布局视口里文字和标注文字显示的高度保持一致。 再也不用繁琐的设置不同的全局比例和文字高度什么的了! 以标注为例： 在标注样式(快捷键D)中，勾选“注释性”。



　　当标注的特性具备注释性，并且有一个小标记时，这个标注就是具有注释性的标注。

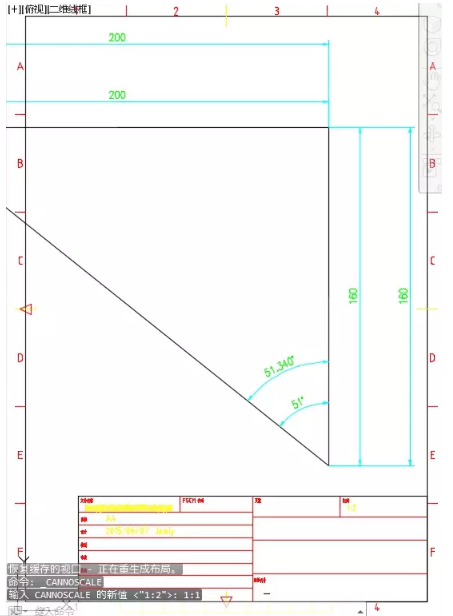

　　完成标注后，转至视口中。 确保左边两个关于注释性的选项打开。



　　在下面的三角形的例子，两个标注中上面那个具有注释。



　　可以看到两个标注的文字高度是一样的，此时视口的比例是1：1。



　　接下来更改视口比例至1:2。 可以看到，不带注释性的标注跟着一起缩小了，带注释性的标注文字(还有箭头)相对图纸的高度并没有减小。



可以用注释性的其它对象：
1、如果要创建注释性的文字，只需要在“文字样式”窗口勾选“注释性”，并在“图纸文字高度”里输入你准备在布局图纸里显示的文字高度即可。
2、如果创建注释性的多重引线，只需要在多重引线样式的“引线结构”页面里勾选“注释性”即可。
3、如果要创建具有注释性的块，只需要在“块定义”的“方式”里勾选“注释性”即可。
4、如果要创建注释性的块属性，只需要在“属性定义”的“文字设置”里勾选“注释性”即可。即便块不是注释性的，也可以往里添加注释性的属性。
5、如果要创建注释性的图案填充，只需要在“图案填充和渐变色”窗口勾选“注释性”即可。
如何将现有的对象改为注释性对象：
1、如若要将非注释性文字改变成注释性文字，只需在模型空间选中文字，在“特性”面板的“文字”里点击“注释性”下拉箭头，点选“是”即可。
2、如若要将非注释性标注改变成注释性标注，只需在模型空间选中标注，在“特性”面板的“其他”里点击“注释性”下拉箭头，点选“是”即可。
3、如若要将非注释性多重引线改变成注释性多重引线，只需在模型空间选中多重引线，在“特性”面板的“其他”里点击“注释性”下拉箭头，点选“是”即可。
4、如若要将非注释性块改变成注释性块，不要选中块，运行block命令，在“块定义”窗口点击“名称”下拉箭头，在下拉列表里点选要改变的块的名称，再在“方式”里勾选“注释性”，最后点击“确定”关闭窗口即可。在模型空间或布局空间都可以操作。
5、如若要将单个非注释性块属性文字改变成注释性属性文字，只需在模型空间选中块，操作菜单“修改”——“对象”——“属性”——“单个”，在“增强属性编辑器”窗口的“文字选项”页面里勾选“注释性”，再点击“确定”关闭窗口即可。 如果要将一批块的非注释性属性文字改变成注释性属性文字，不要选中块，操作菜单“修改”——“对象”——“属性”——“块属性管理器”，在“块属性管理器”里点击块名称下拉箭头，在列表里点选要修改属性的块的名称，点击“编辑”，在随后弹出的“编辑属性”窗口的“文字选项”页面里勾选“注释性”，再两次点击“确定”关闭窗口即可。在模型空间或布局空间都可以操作。
6、将非注释性图案充填改变成注释性图案充填，只要在模型空间选中要改变的图案充填，在“特性”面板的“图案”里点击“注释性”下拉箭头，点选“是”即可。
7、形位公差不能在创建的时候使用注释性，但可以在创建以后改变成注释性。在模型空间选中要改变的形位公差，在“特性”面板的“其他”里点击“注释性”下拉箭头，点选“是”即可。
