如何在cad中做出属性块的图框

丝路CG

　　你曾有过这样的疑问么?怎么可以方便快速的创建图框? 其实图框只需要创建一个就够了!
　　借此机会也介绍一下增强属性块的创建，因为图框就是一个增强属性块! 先来看一个例子：

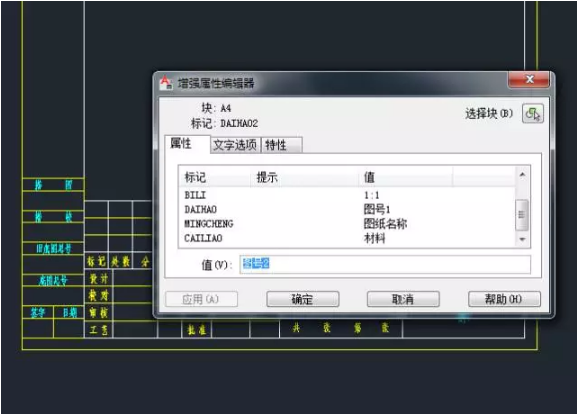

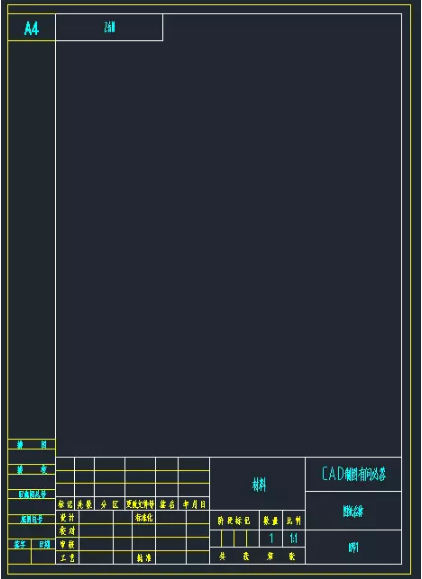

　　这个是一个完整图框，其中文字就是增强属性，双击可以编辑：

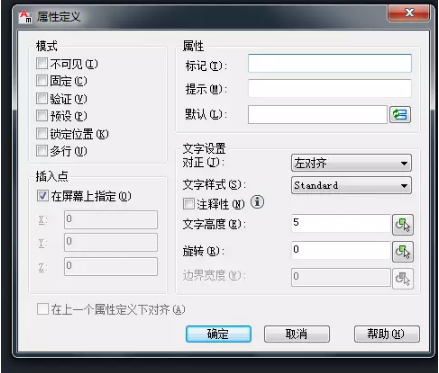

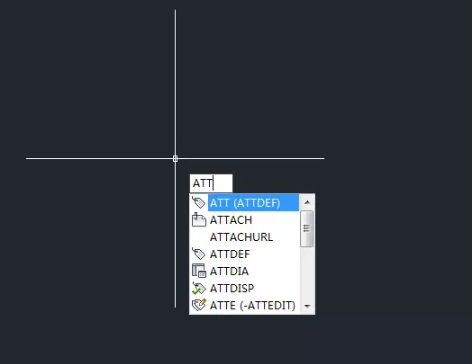

　　那如何制作呢? 首先画出图框的所有线条，这个过程就不讲了。然后在需要编辑文字的地方，输入ATT命令，定义一个属性：



　　要记得别勾选【锁定位置】，否则画好后就不能调整文字位置了!勾选【在屏幕上指定】将属性栏根据自己的意思填写一下，设置好文字高度等参数。确定。

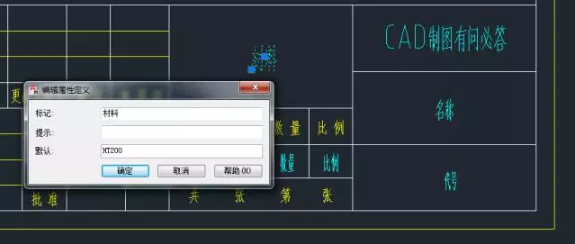

　　然后依次定义好每一个需要编辑的属性，就会画出一个分散的图框，也就是不是一个整体。

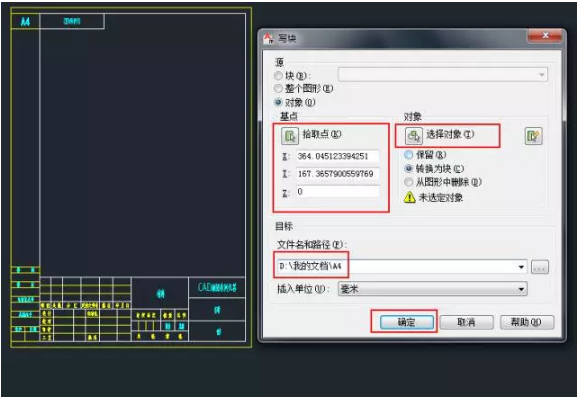

　　下面重要的一步：输入命令W写块。此命令做成的块在你的电脑里永久可用! 将下图几个红色方框内的参数和选项等设置好：拾取点就是插入块的基点;选择对象不用说啦就是把你画好的全部选中;保存路径确保你能找到，文件名你随便我就叫A4了。最后点确定!

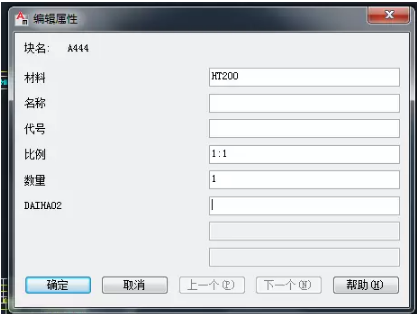

　　下面就到了检验成果的时候了，执行插入命令i，找到你的框，弹出编辑属性对话框，看见没，这就是你刚刚设置的项目哦!确定后就可以插入图框了!



　　而且还可以随时双击修改这些属性。 你可以把图框放在自己的新建文件样板里，这样每次新建文件，里面就自带图框了！
