详解HDR贴图在VR中的使用

红K

在网上看到很多人在问HDR贴图是干什么的，怎么使用等等问题，今天咱们就详解下HDR贴图在VR中的使用。
HDR即高动态范围贴图，全称是High Dynamic Range，简单说，就是超越普通光照颜色和强度的光照。在HDR的帮助下，我们可以使用超出普通范围的颜色值，因而能渲染出更加真实的3D场景，一般计算机在表示图象的时候是用8bit(256)级或16bit(65536)级来区分图象的亮度的，但这区区几百或几万无法再现真实自然的光照情况，超过这个范围时就需要用到HDR贴图。

下面有两张对比的效果图

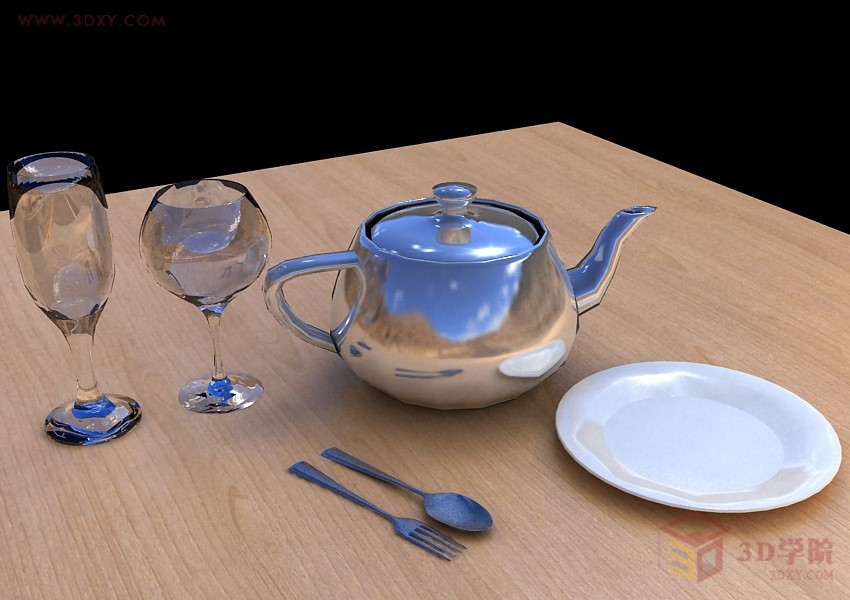

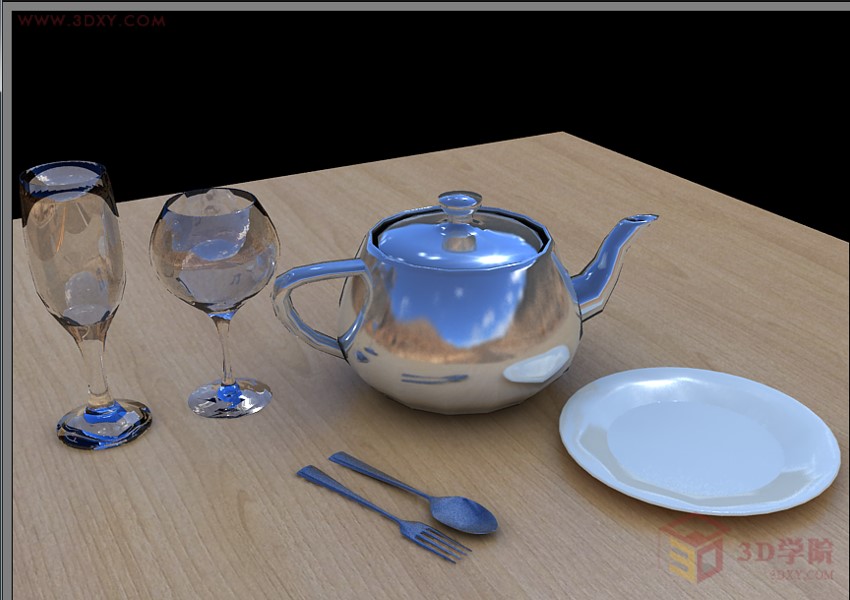

第一张图是加了HDR贴图后的图，天光（HDR贴图）+反射（HDR贴图）+折射（HDR贴图）+ VR面灯（关了影响高光，影响反射）

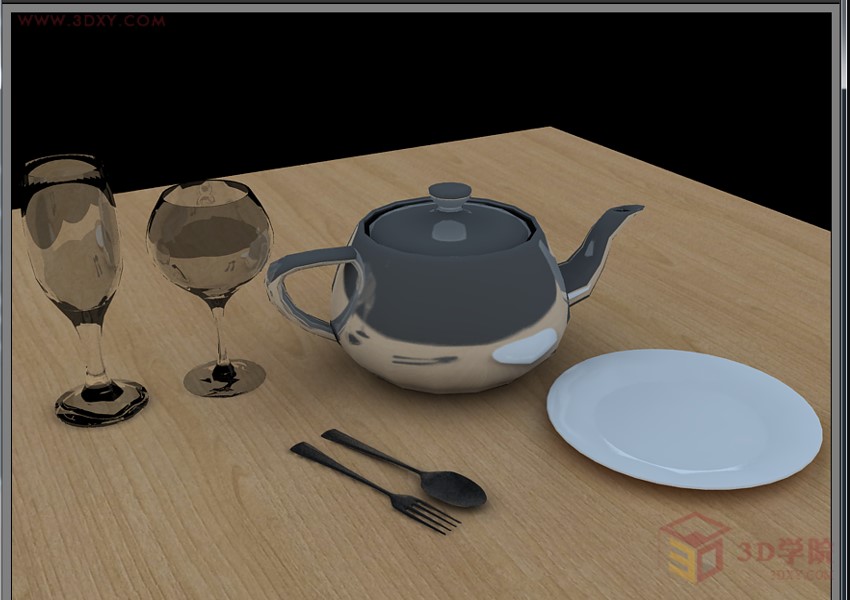

第二张图是天光1.0+VR面灯（开了影响高光，影响反射）的效果图
个人觉得HDR贴图比较适合用于开放的环境，想表现单个物体，或者一组物体的时候，HDR贴图会在场景照明和反射折射方面表现的很好。但是，室内的场景，还有室外的场景都不太合适。
HDR贴图的作用，主要用来实现场景照明和模拟反射折射，从而使物体表现的更加真实。
下面我们来看一下HDR贴图的使用方法：

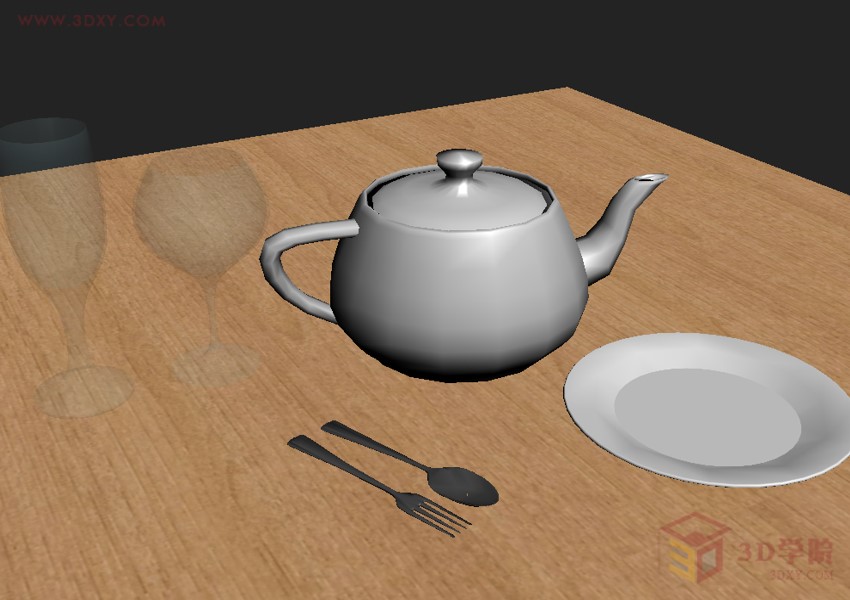

1.我创建了一个简单的场景，两个玻璃杯子，一个金属茶壶，一个陶瓷碟子，以及一个金属勺子叉子。



2.渲染面板中的设置：默认灯光：关，天光：关

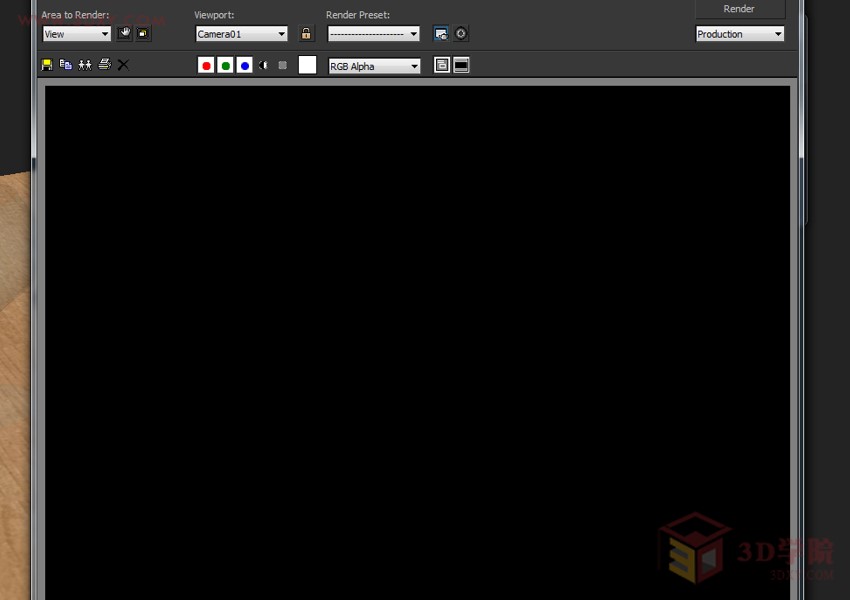

此时场景里没有光源，渲染出来是黑的

红K

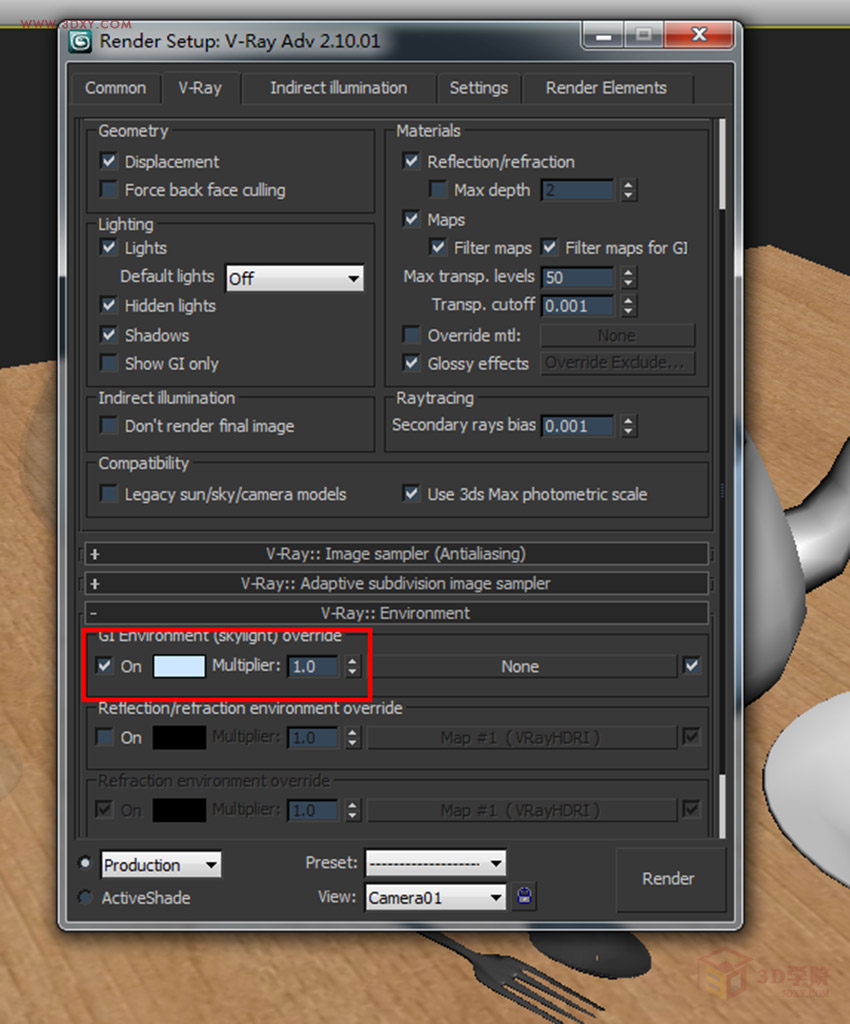

3.下面我们开始让场景亮起来，把天光打开，渲染如图。

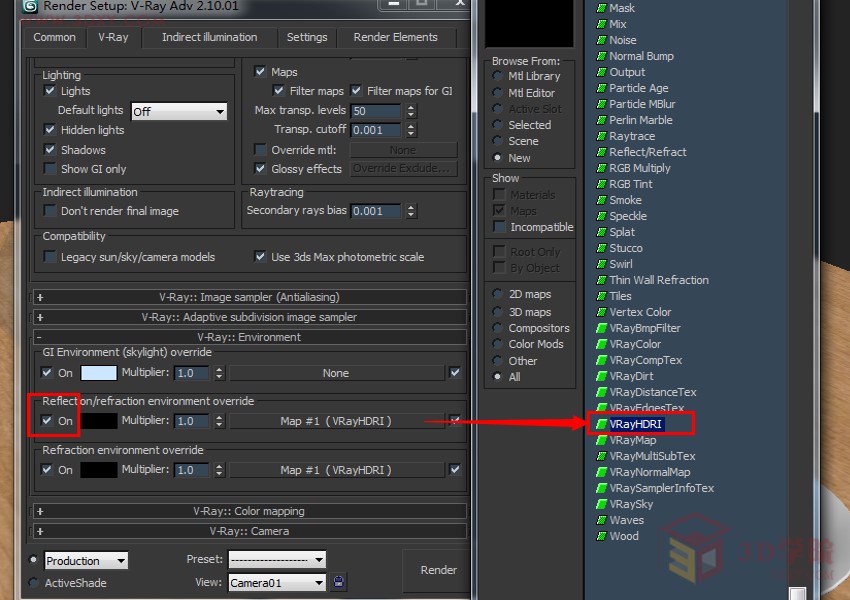

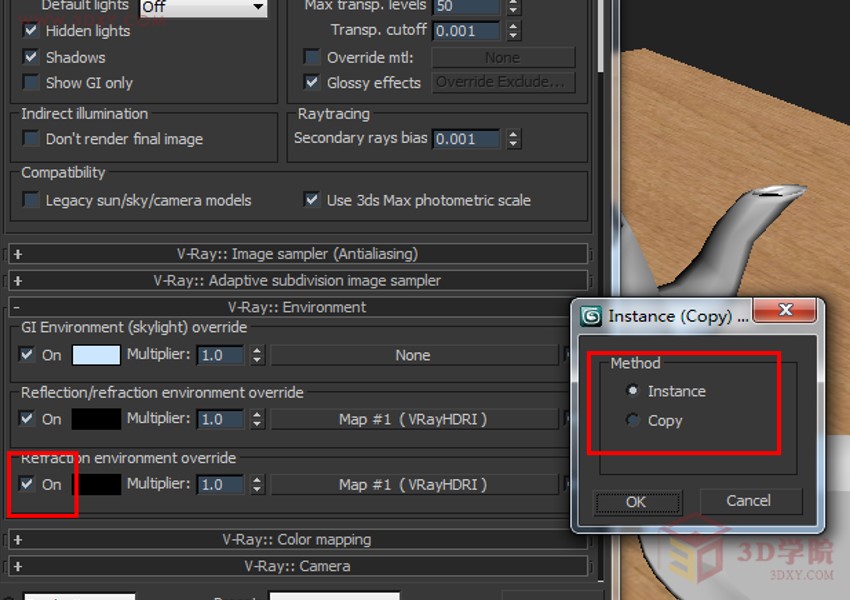

4. 我们看到，此时场景的物体没有表现出质感，下面我们把反射通道打开，点击一下，找到VRHDR，并且打开折射通道，把反射通道的VRHDR拖拽到折射通道，关联复制。

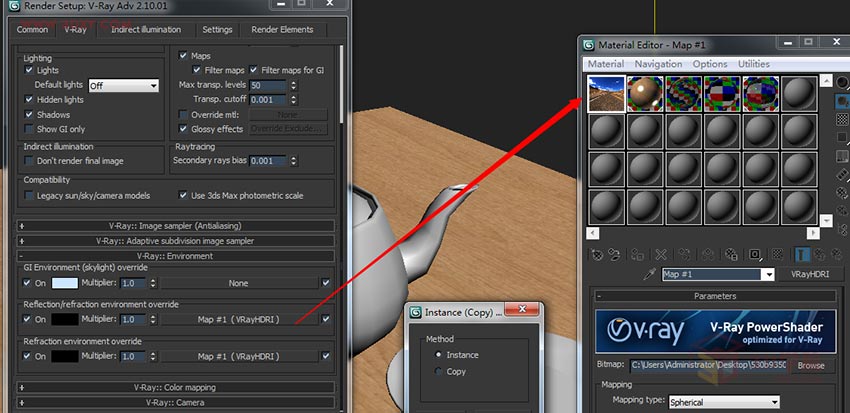

5. 把反射通道的HDR拖拽到材质球上，关联复制。

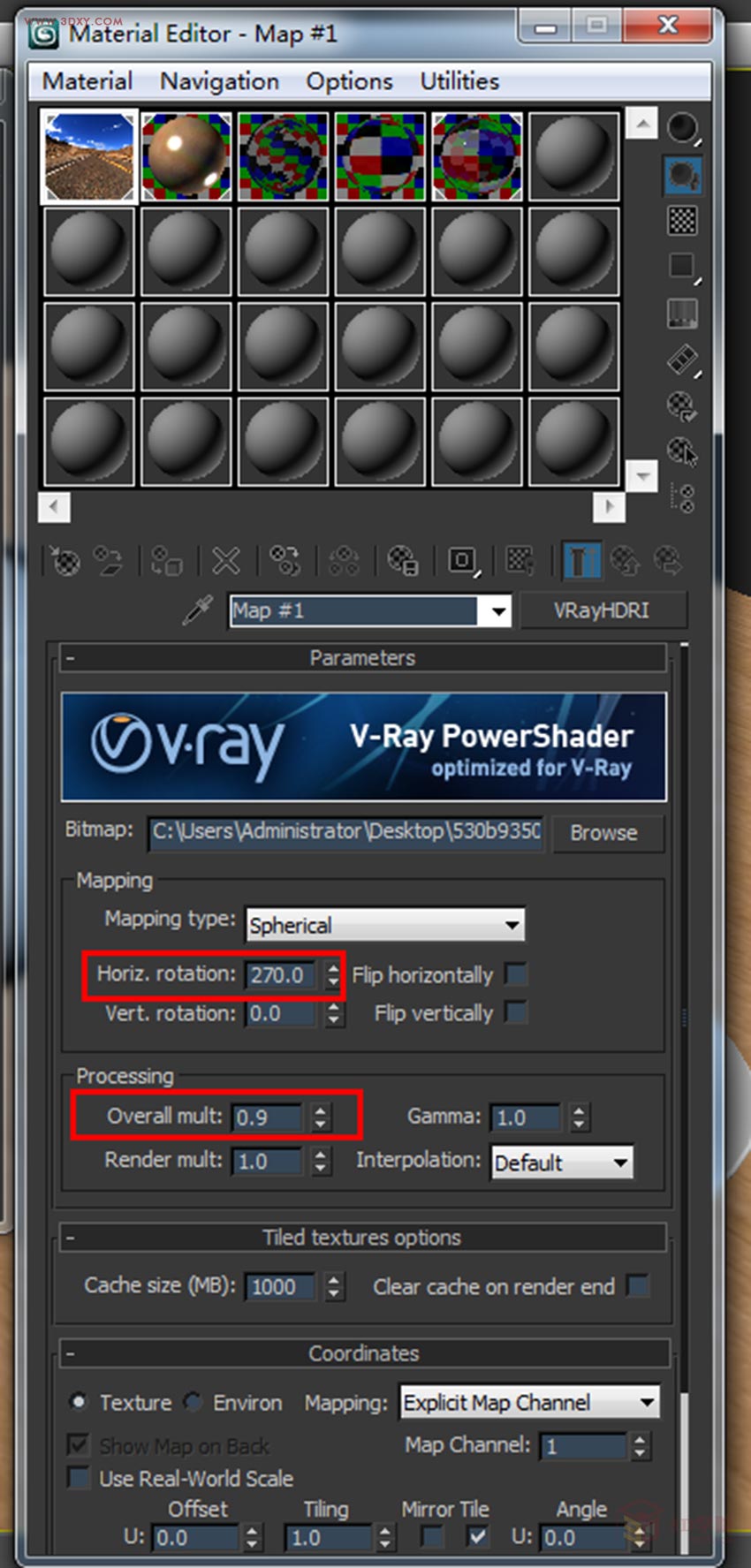

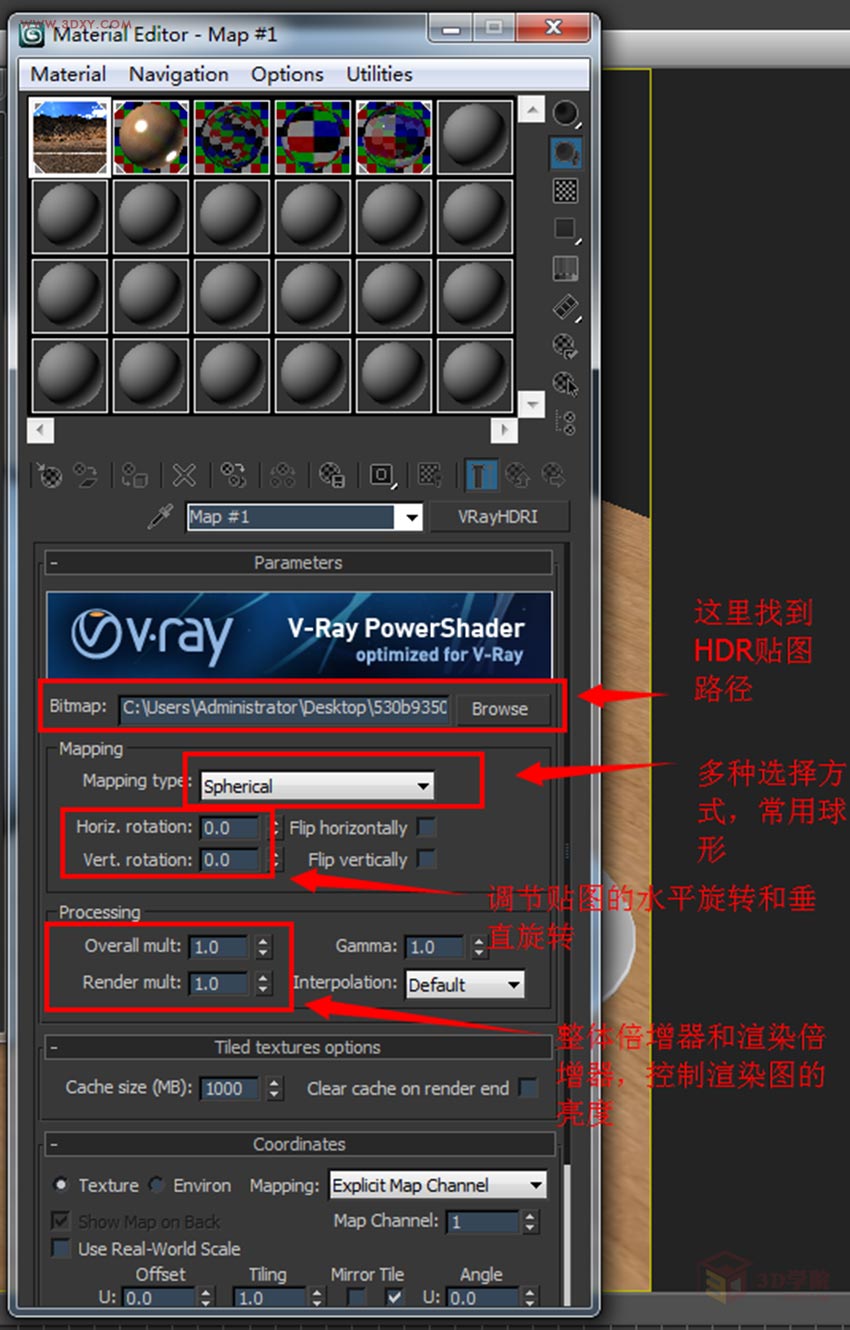

我们在材质球上编辑HDR贴图的参数

红K

此例中我调节了两处，大家看着什么样的效果是自己想要的，多试。贴图的旋转角度和倍增器都会影响效果图。

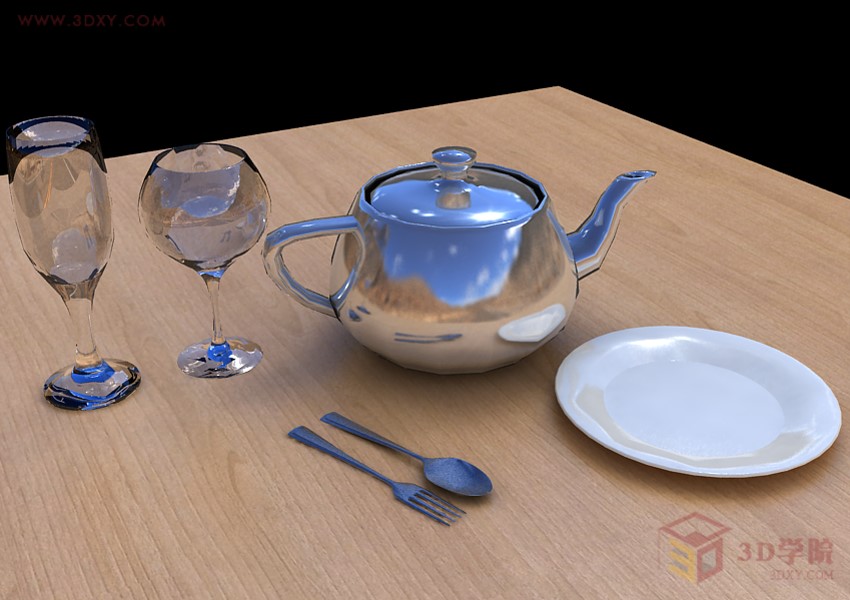

6. 此时的图



7. 我们还可以在天光通道中加入HDR贴图达到照明场景的效果，但是通常hdr的颜色会影响到物体本身（像下图），所以这就需要我们通过改变hdr的颜色来调整了。

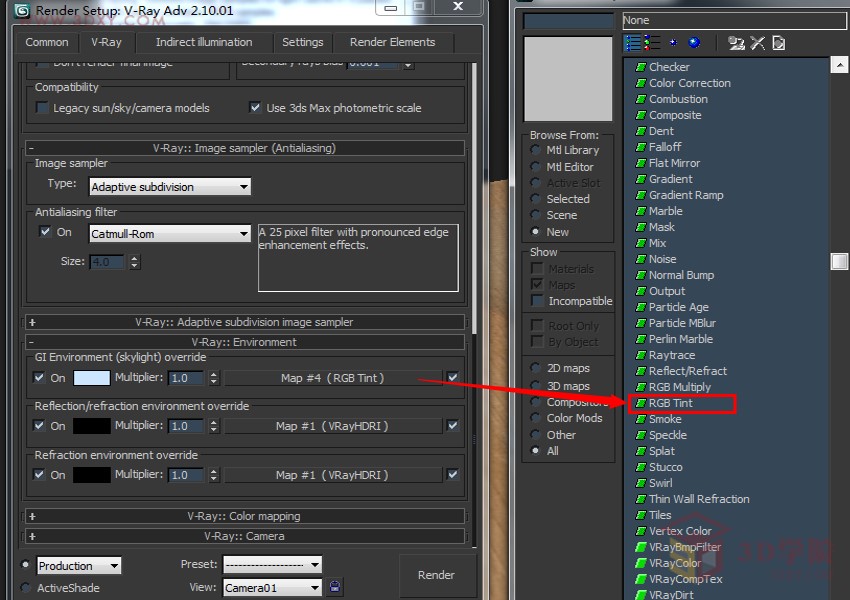

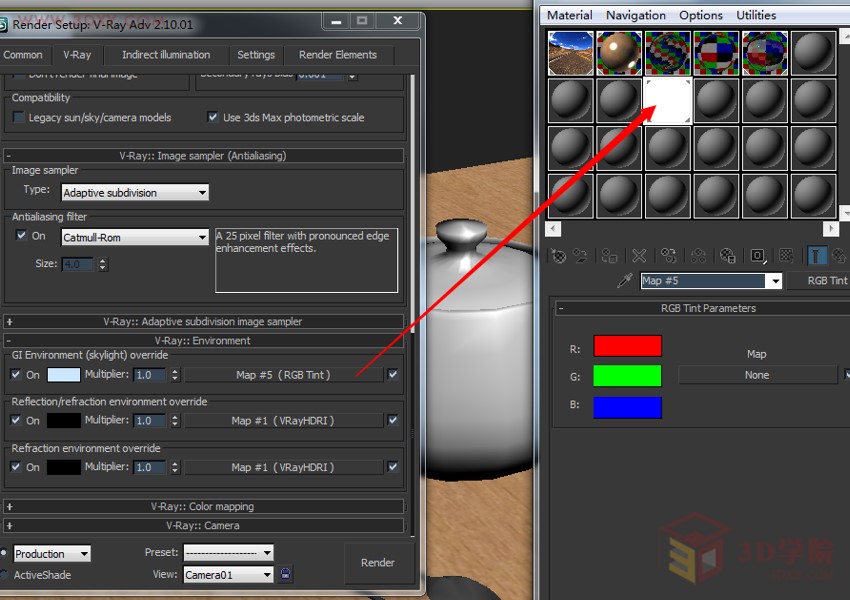

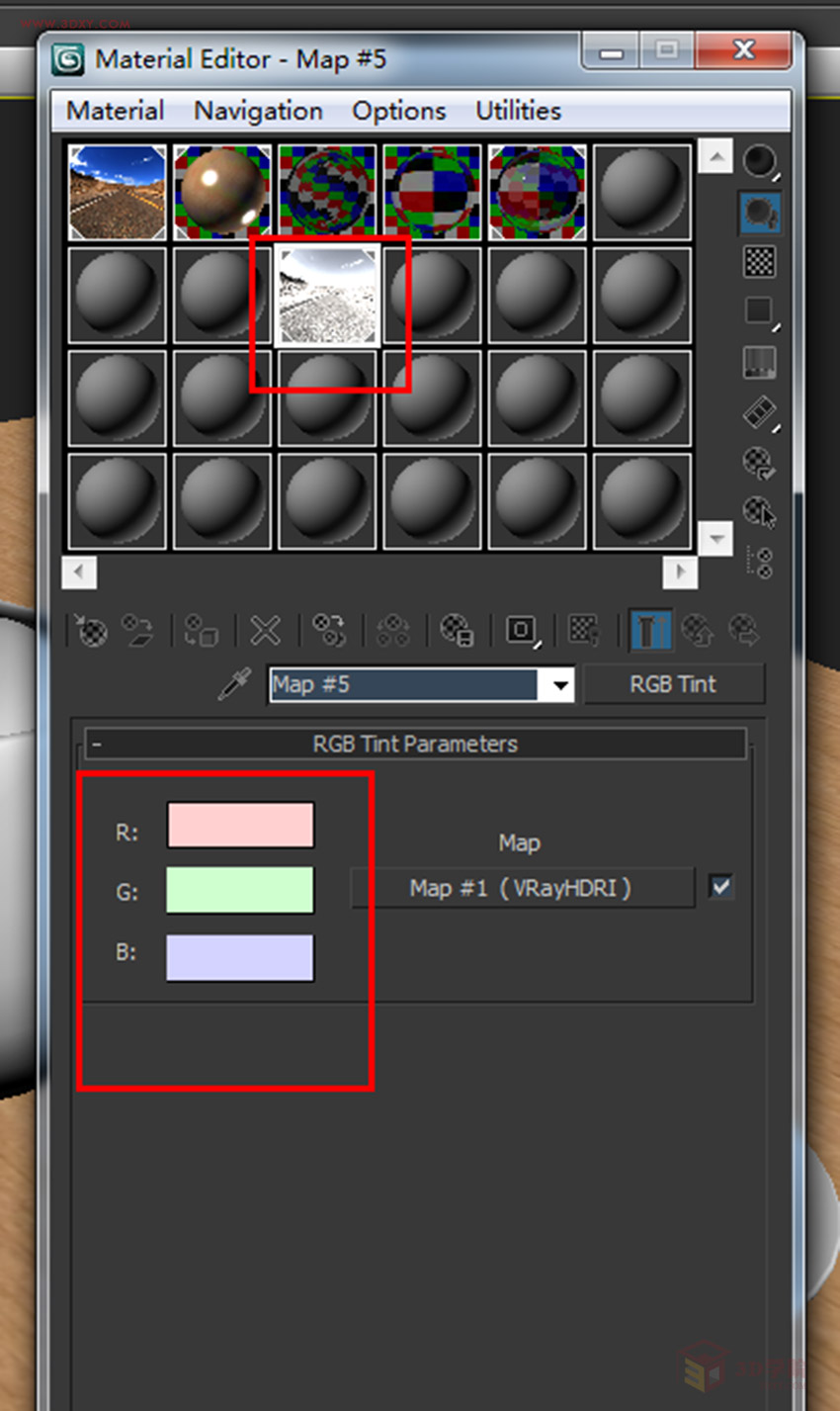

8. 在天光通道中点击，找到RGB Tint，关联到材质球，然后把hdr贴图关联到RGBTint里面。





9. 调节这三个颜色，使贴图的颜色成黑白图。

红K

10. 渲染一下的图，大家会看到，这张图比之前天光通道里没有加HDR的时候要亮，对比度要高，色彩要正。



11. 此时我们在侧面打一个灯，使画面层次更丰富。



12. 看，完成啦，大家有木有收获呢？
