3dmax制作栩栩如生的游鱼水墨画

丝路CG

　　中国水墨画题材广泛，多以山水、花鸟、游鱼等为素材，在老一辈绘画大师的笔下把它们描绘的栩栩如生，叹为观止。同样的，我们也可以通过3dmax9.0来打造一幅有关游鱼的中国水墨画效果……
　　先看一下最终效果：



　　3dmax制作游鱼水墨画教程

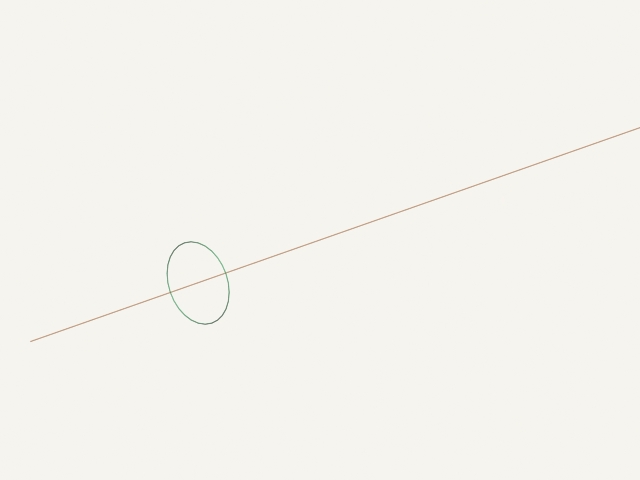

　　1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮，在下拉列表框中选择“样条线”项。单击创建面板中的“线”按钮，在视图中绘制一线条Line01，同样的，点击“圆”按钮，在视图中绘制一圆形Circle01，如图1所示。



　　小提示：圆与线段应当垂直，通过工具栏上的“对齐”按钮，进行中心对齐。

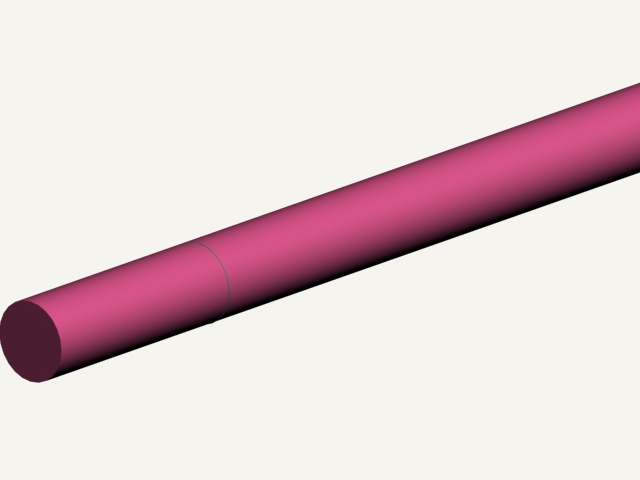

　　2、点击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“复合对象”项，单击“放样”按钮，如果事先选中的Line01，那么单击“创建方法”卷展栏中点击“获取图形”按钮，在视图中选择Circle01，于是生长一复合体Loft01，如图2所示。



　　3、进入Loft01的“修改”命令面板，打开“变形”卷展栏，单击“缩放”按钮，打开“缩放变形”窗口，调整角点的位置及线条形状，如图3所示。





　　小提示：通过增加“角点”，设置平滑，来调整线条的形状，从而影响Loft01的形状，鱼形的样子基本就产生了，如图4所示。

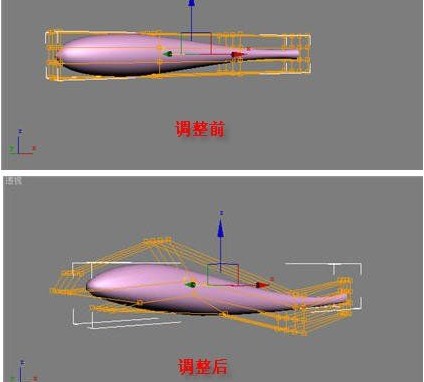

　　4、此时看上去鱼身还是显得很僵硬，在“修改器列表”下拉框中选择“FFD 4×4×4”项，并调整各个控制点，另外，可以添加“网格平滑”修改器，最终效果如图5所示。



　　5、单击“创建”命令面板，点击“图形”按钮，在下拉列表框中选择“样条线”项。单击创建面板中的“线”按钮，在前视图中绘制一线条Line02，形状类似楔子，如图6所示。

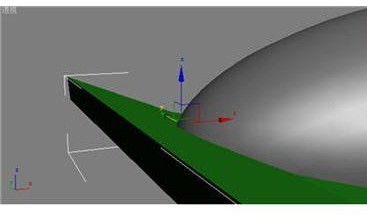

　　6、在“修改器列表”下拉框中选择“挤出”项，打开参数卷展栏，调整数量值，如图7所示。



　　7、选中Loft01，点击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“复合对象”项，点击“布尔”按钮，在“拾取布尔”卷展栏中单击“拾取操作对象B”按钮，选择视图中的Line02，形成鱼嘴效果，如图8所示。

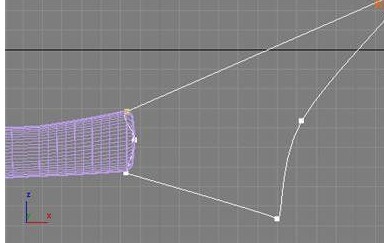

　　8、先绘制鱼尾，在前视图中绘制一线条Line03，如图9所示。

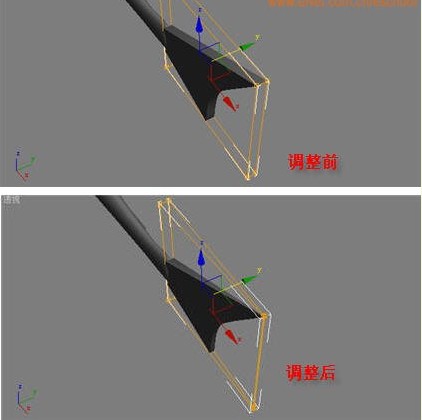

　　9、选择“修改器列表”下拉框中的“挤出”项，将它生成一实体，同样的，通过“FFD 2×2×2”修改器，调整尾巴的形状，如图10所示。

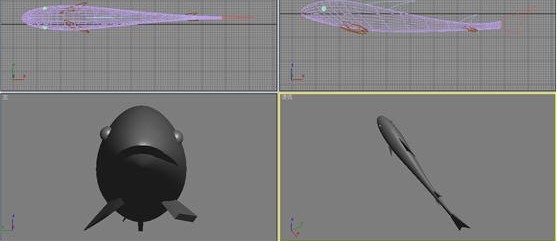

　　10、如法炮制，为鱼绘制其他的鱼鳍，通过“FFD 2×2×2”修改器进行调整厚度和形态，最终为它添加两个眼睛(球)，效果如图11所示。



　　小提示：最终将鱼身、鱼尾、鱼鳍、眼睛组合为一个整体。
　　11、复制多个鱼实体，并调整其大小及位置，按住ctrl+c键产生摄影机视图

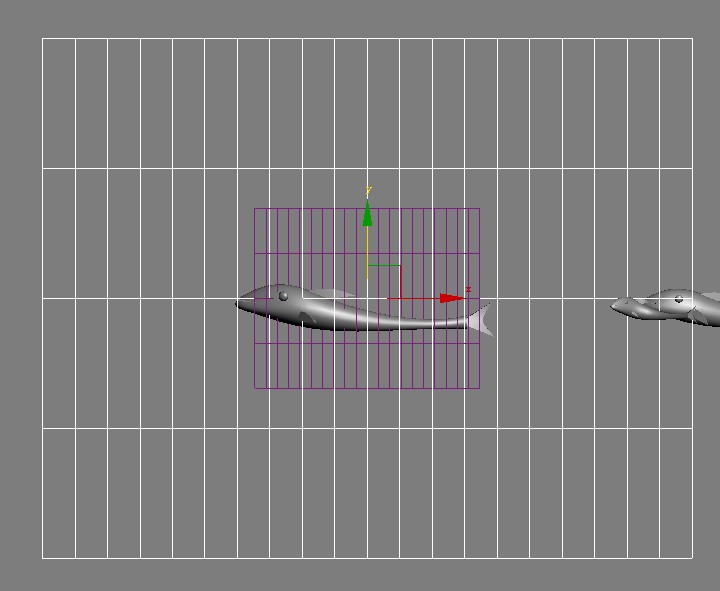

　　12、点击“创建”命令面板中的“空间扭曲”项，在下拉列表中选择“几何/可变形”项，单击“波浪”按钮，在前视图中绘制一波浪Wave01，并复制一个Wave02，打开“参数”栏，调整其振幅，如图13所示。





　　小提示：注意波浪的方向，与鱼的游动方向应一致。
　　13、点击中间大点的几条鱼，单击“绑定到空间扭曲”按钮，在视图中选择Wave01;同样的，选择其他的几条鱼，单击“绑定到空间扭曲”按钮，选择视图中的Wave02。效果如图14所示。



　　14、全部选中鱼，将它们移出顶视图外，为方便操作可留下一条。结合着摄影机视图中不再显示鱼即可。在动画控制区，点击“自动关键点”按钮，将滑块移动到第100帧，同时将所有的鱼移到视图中，以摄影机视图为准，单击“自动关键点”关闭动画设置。如图15所示。



　　二、材质配置

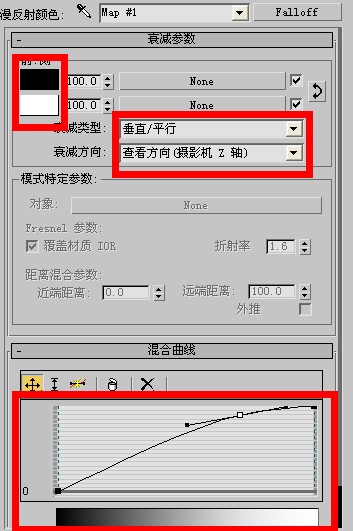

　　1、打开“材质编辑器”窗口，选择第一个样球，打开贴图，单击“漫反射颜色”后面的none按钮，为其添加以衰减贴图，如图16所示。



　　2、将贴图复制给“高光颜色”、“不透明度”后面的none按钮上。注意“不透明度”的衰减参数中的颜色对调一下。

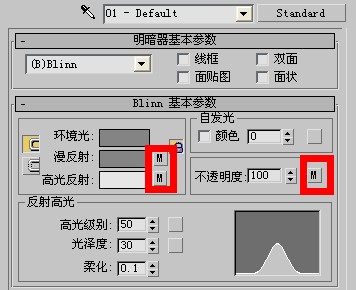

　　3、调整“blinn基本参数”卷展栏中的反射高光值等参数，如图17所示。



　　4、将第一个样球材质赋予所有的鱼。
　　5、打开“渲染”菜单中的“环境”命令，为背景颜色指定一淡土黄色，模仿宣纸的效果。
　　6、播放动画
