Symmetry修改器打造哥特式拱顶

红K

之前和大家分享过一个圆形拱顶的制作方法,地址在此!今天和大家分享一个哥特式的交叉拱顶的制作思路.

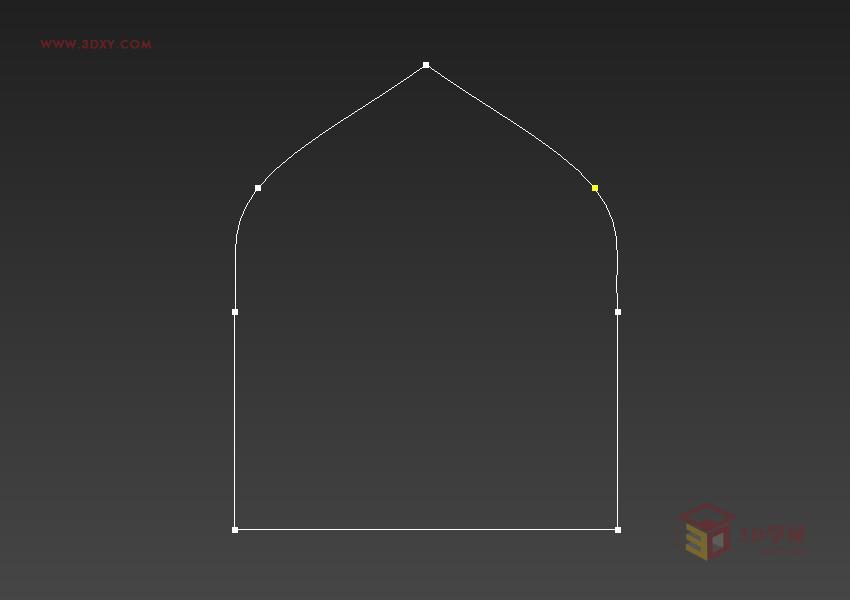

1.首先前视图创建一个拱顶的剖面图.

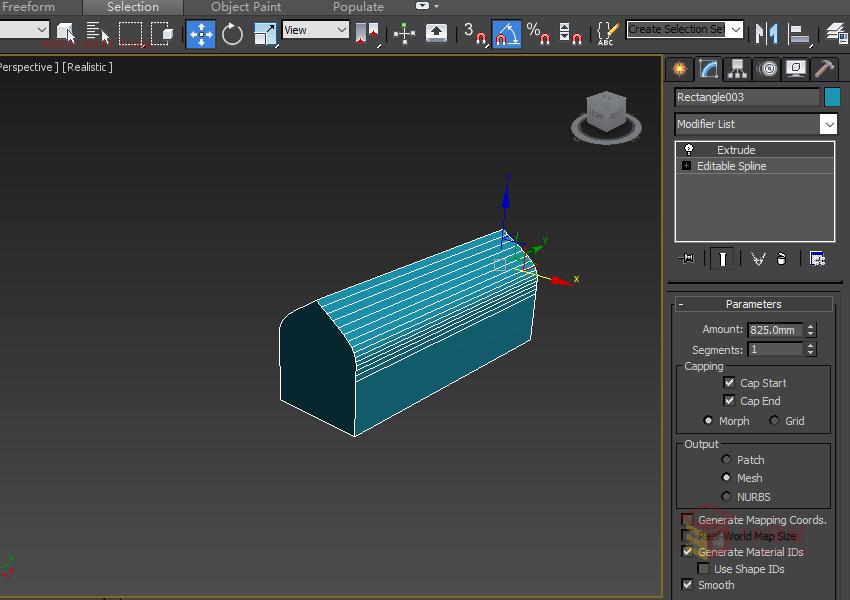

2.为二维图形添加挤出修改器.

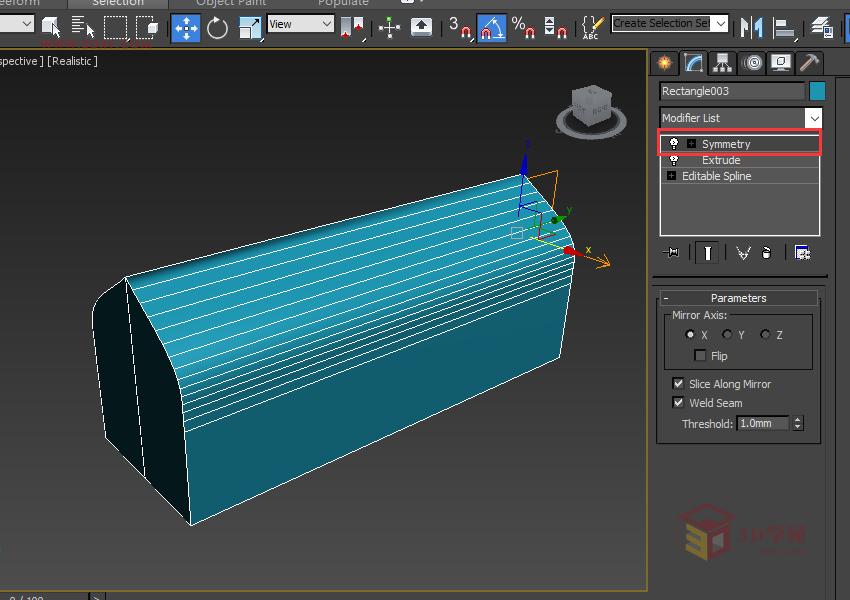

3.添加'Symmetry'(对称)修改器.

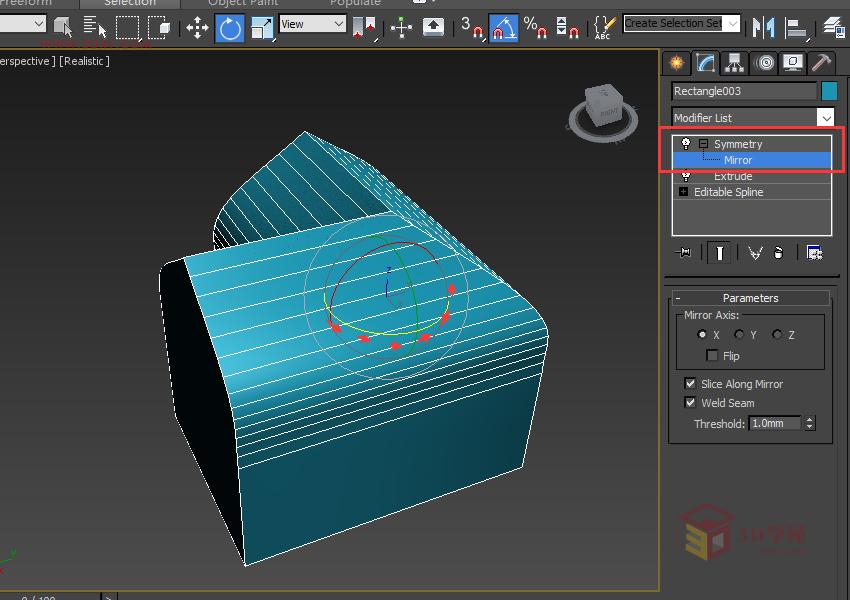

4.选择'Symmetry'子级别旋转45°,并调整位置(如下图).

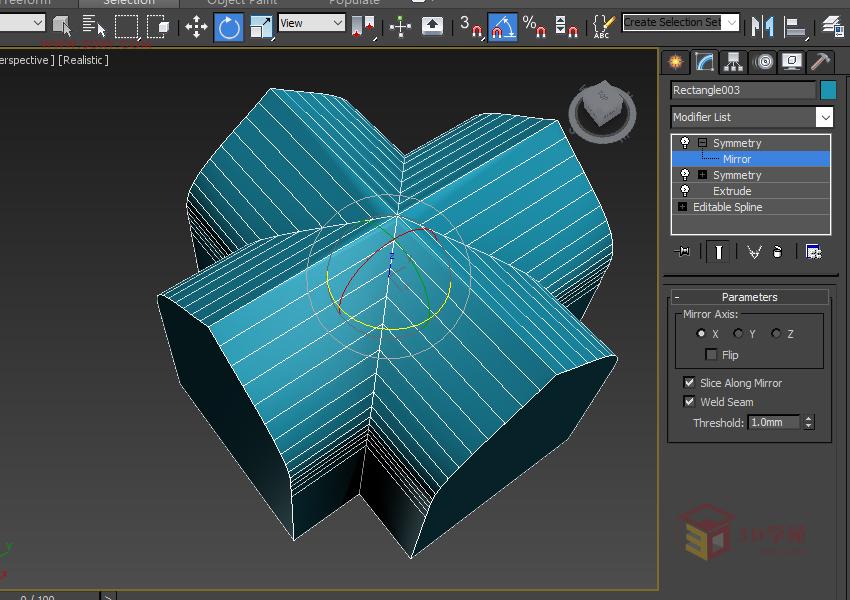

5.再添加一次'Symmetry',同样旋转45°.

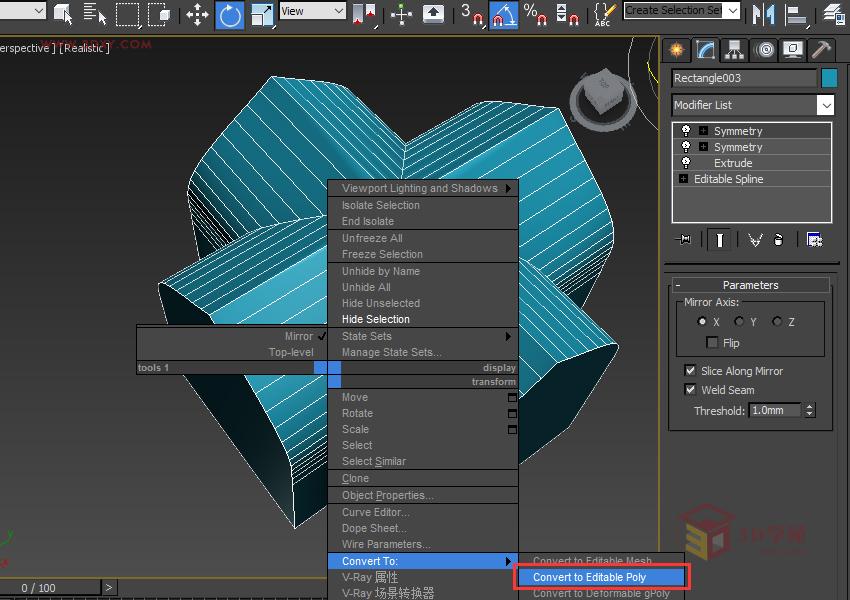

6.将模型塌陷为可编辑多边形.

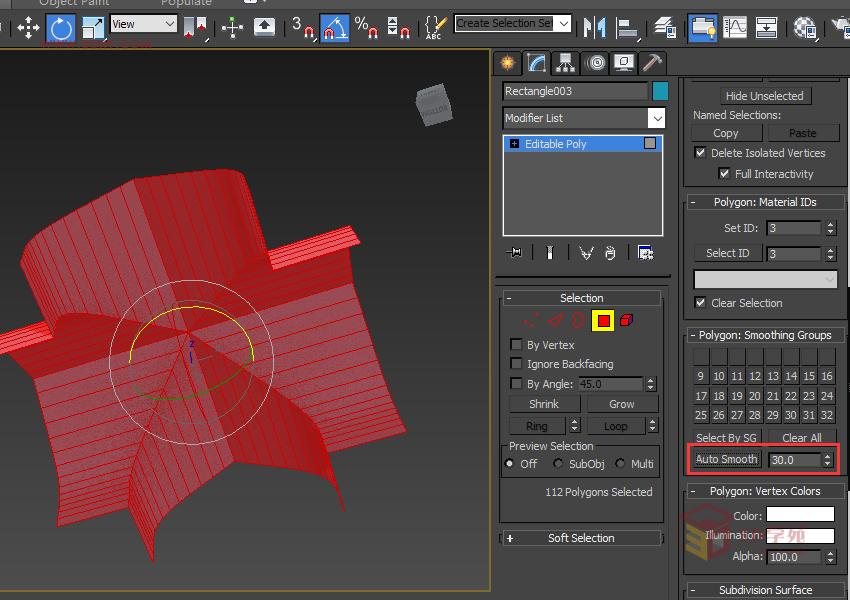

7.删除不需要的部分,并给所有面添加光滑组.

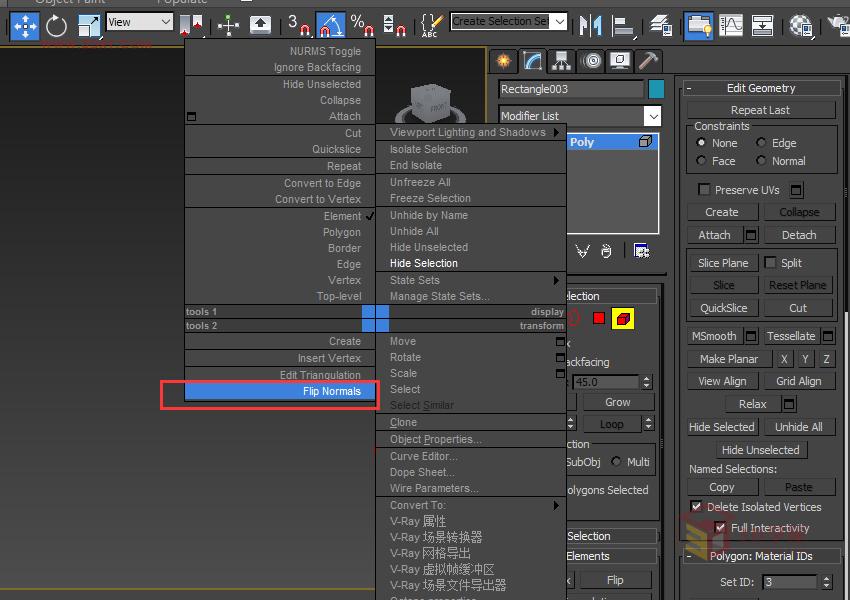

8.最后别忘了反转法线方向.



9.然后缩放,并阵列一下就可以啦.相当简单吧~
