装修如何布线？应该注意些什么 ？
在家装电路施工中特别需要关注以下几点： 一.施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书。 二.所使用的材料应是国标产品，或具有安全认证标志（北京地区为长城标志），以确保安全使用寿命。 三。施工应严格执行规范和工艺标准


1 进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水泥砂浆抹平,使之固定在墙内。如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。

2 电路改造工程的施工规范 开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。 插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。安装电源开关的方法与插座盒的方法一致。
3.电线应使用铜线，并按用电容量进行配置。不可太细。建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。
4.布线应用暗管布线施工 ，电气布线时，暗管铺设需用PVC管，明线铺设必须使用PVC线槽。施工时避免因剔凿造成墙面裂缝，破坏墙体结构。敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。空调、照明、插座应分路控制，一般至少四路。照明走一路、空调走一路、插座走三至四路。这样做的好处是，一旦某一线路发生短路或其他问题时，停电的范围小，不会影响其他几路的正常工作。
电源线距电话线、电视机线距离应大于50厘米，管路应与结构进行固定。所有开关、插座、灯位处均应安装接线盒。 此外，如果管路过长或拐弯过多时，应间隔一定距离便设一接线盒。管路内严禁有电线接头。电线保护管的弯曲处，应使用配套弯管工具或配套弯头，不应有褶皱。配电控制开关应按规范要求合理配置。配置过小会导致使用不便，过大则不能保证安全用电。还有一点十分重要，这就是在施工时应该先安装管路，然后再穿导线，这样就可以避免将来进行换线时，出现导线无法抽动的现象。 此外还要提醒您的是，在您的家装工程竣工时，别忘了向施工单位索要一套电气线路竣工图，以便于您今后进行维修
布线应注意的问题2
先在线管里放铁丝，然后安装线管，最后穿线的时候就有铁丝引导了。
规范：
(1)施工前要充分考虑备功能区域所需的电器及照明设备，并以此为依据粗略计算每路电线相应匹配的电线截面积、应尽量采用优质钢芯护套线及暗装接线盒，以
免老化和折断，造成面板安装困难。

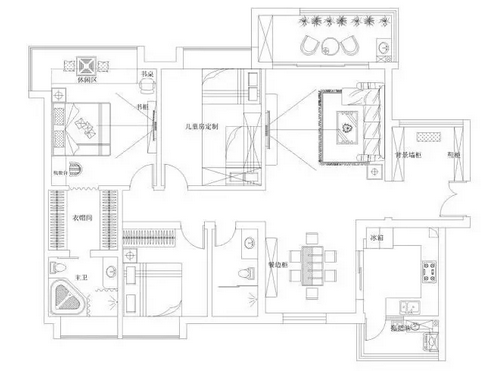

(2)绘制各居室电路分布图，并以各种灯具、开关、插座和配电盘定出坐标及高度，以确定路线的走向和分支汇合。电线最好选用不同颜色，以便识别不同的回路。
(3)最好将电源线外穿阻燃管材后再敷设；在可燃结构的顶棚内，一定要加穿阻燃管树，同时在顶棚外应设置电源开关，供必要时切断电源用。所有导线的接头，都应在接线党内。
(4)室内线路每一分路总容量，不应超过3000瓦；每一单相回路的负荷电流，—般不超过15安；使用空调等大容量家用电器时，应设置专线。
(5)开关安装高度一般离地面120—335厘米，插座高度一般为20—30厘米，配电盘高度以180—200厘米为宜，若家中孩子幼小，应以确保安全为原则，对这些部件的安装高度进行调整。
1.接线盒埋穴方法如下：
(1)画框线：根据需要，在墙面的合适处画出埋穴位置，并比照接线盒大小(四周放大2—3毫米)，画出开凿范围框线(两个装盖孔应保持水平)。
(2)凿框线：以平口凿沿柜线垂直凿出深沟，然后从框内向框外斜凿去砖角，反复进行，并注意不得崩裂框线。
(3)凿穴孔：将框内多余砖角凿去，直至深度略大于接线盒高度，不得过浅或过深。
(4)修乎穴孔：凿平埋穴四周与穴底，以放人接线盒端正、服帖为宜。
2.线管埋槽
(1)起凿：在墙面上面出线管定向，可以水平，所以垂直，也可以倾斜；可以是直线，也可以有适度的弯，但要保持流畅.
(2)加深：沿走向线凿去砂浆层与砖角以形成线槽，为避免崩裂，以多次斜凿加深为宜，深度略大于线管直径。
(3)修平线槽：将线槽修乎，尽可能保持宽狭一致，转弯处应以圆弧连接(尽可能不转弯，以免热弯线管费事)。
(4)在槽底以冲击钻钻孔，以便敲人木楞在木橛上钉钉以固定线管，注意木橛顶部应与槽底平齐。
3．管盒现埋
(1)现埋接线盒：装正接线盒，敲去安装孔盖，对准线槽，并使装盖面稍稍伸出砖砌面，且低于粉刷面3—5毫米，再用调成膏状的水泥粘牢。
(2)线管加工：通常选用直径为17毫米的PVC塑料管作线管。此种线管切割时可用手工锯开，弯曲时可直接冷弯，但内部应塞入弯管弹簧(直径略小于线管直径)，弯后将弹簧取出(事先穿入细铁丝)。如确有必要接
长时，可在相同管径的端头套上一小段大一号的线管，以专用接口胶粘牢。此外．弯管处也可采用波纹管，以便于弯曲。
(3)线管现埋；在线管中穿入引线后(以细铁丝为准)，将线管伸入接线盒的安装孔内1厘米以上，并逐段推入管槽底，利用木橛铁丝逐段初步固定(不可太紧)。然后逐段整理，使线管服帖后立即固定，再以1：2的水泥砂浆填封线管直至平齐粉刷面(可低1—2毫米)。待砂浆凝固后，切去接线盒内多余线管，保持伸人2—3毫米。
一般而言，线槽内的线管最好不采用接长法，而将短管用于短处。
4．管线安装
1)穿线引入。
利用线管内事先穿入的引线，将待装电线引入线管之中。引线采用直径1．2毫米(18号)或1．6毫米(16号)的钢丝，将端头弯成小钩插入管口，边转边穿。若弯
管不易穿引，可采取两头对穿的方法，具体做法是一人转动一根钢丝，感觉两钢丝相碰时则反向转动，待铰合一起，则一拉一送，即可穿过。注意，至少要有一根钢丝要大于管长。
2)带线。
利用引线可将穿人管中的导线带出，管中的导线可能有2—5根，应一次穿入。
接线盒的作用
在家居装修中，接线盒是电工辅料之一，因为装修用的电线是穿过电线管的，而在电线的接头部位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用，电线管与接线盒连接，线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。
