黄定灿

有没有大神可以解答一下，如何才能在中望里做动态块？软件帮助好像说有该功能的，就是打死也搞不了，希望有大神回复。。。

双双

       动态块，不难理解就是将图块设置一些动作和参数，使之随着我们的需要动起来。这其中的奥秘和难点就在于参数和动作的设置是否合理得当，图块的动作是否符合要求。下面一起来看看用门做例子，如何使用CAD创建动态块。

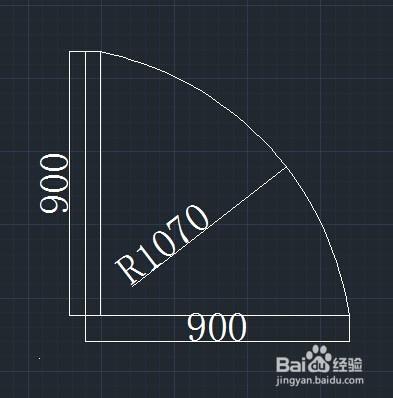

1、打开CAD软件后，在空白文件中分别选择和执行“矩形”、“直线”、“圆弧”命令，画出一扇900mm宽的平面门，如下图所示：

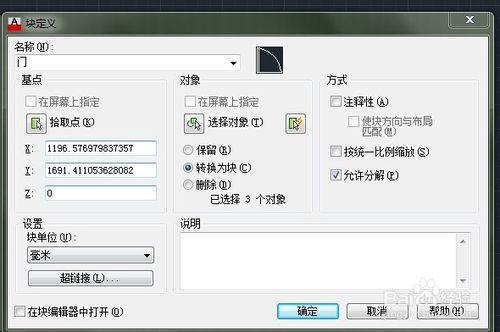

2、输入命令B，即“创建块”，将上图绘制的门对象设置为图块，名称设置为“门”：



3、在工具中选择“块编辑器”：

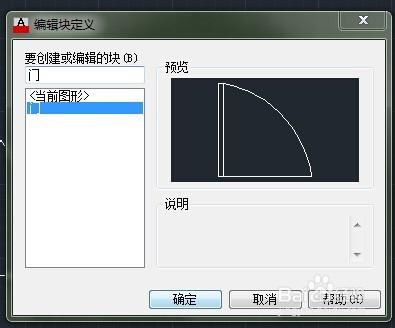

4、软件弹出“编辑块定义”这一对话框，将之前窗口的图块设置为对象，调出块编辑窗口，同时在同时在视图中打开门图块对象。

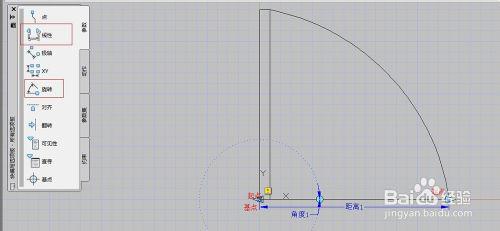

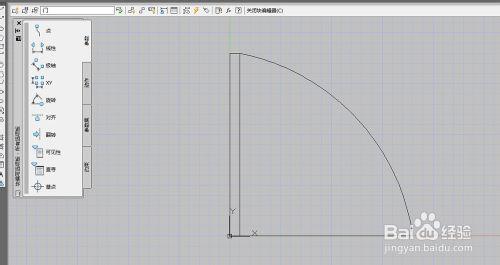

5、设置好块参数，即“块编写选项板”，这里我们选择“线性”和“旋转”两项，分别创建参数:

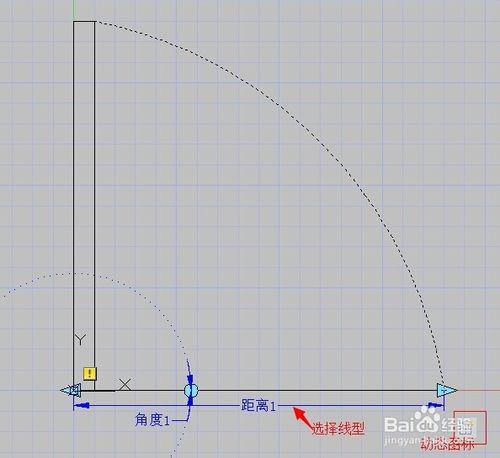

6、选择“动作”，再选择“缩放”，选择好需要创建的线型，系统提示“选择对象：”时，选择所有门对象，按空格键确定，从而形成了一个缩放图标，表示创建好了动态缩放：

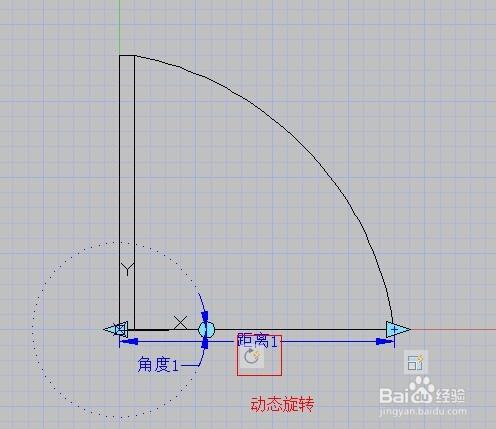

7、类似的，为门新建一个动态旋转：



8、保存好刚刚的所有设置，退出编辑器，这样，若将刚刚创建的动态门选中的话，就可以看到一些特征点对象啦，如下图所示：

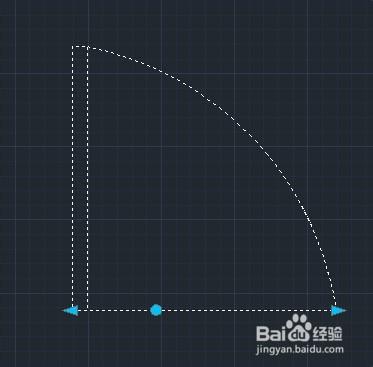

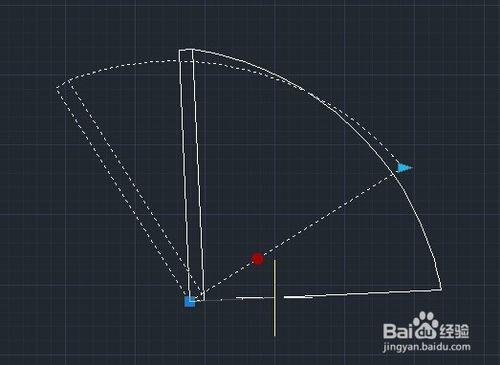

9、下面，用鼠标拖拽门左侧的三角形特征点，便可随意缩放对象。这时候需要先将“正交”模式关闭，当然，同时也可以选择圆形特征点，随意拖拽，效果如下：

黄定灿

双双 发表于 2016-7-2 15:39
动态块，不难理解就是将图块设置一些动作和参数，使之随着我们的需要动起来。这其中的奥秘和难点就 ...

这些我都知道，而且会做，只是在autocad里，但我问的是中望里面。我在中望里找不到这些功能，但它的帮助文件显示有该功能。。。
