施工图纸上工程字体和尺寸标注的标准

lxysdcwll

　我们在进行家庭装修前，都会准备好各种图纸来保证装修的正常进行。其实这些图纸在制作时也是有一定的标准的。下面就让我们来了解一下关于施工图纸上工程字体和尺寸标注的标准。

　　图纸上最常用的汉字是长仿宋体，因为这种字体笔画清晰，容易辨认。字高与字宽的比例大约为3：2。为保证字体写得大小一致，整齐匀称，无论是平时练习，还是写在图纸上，我们都应按字的大小，先打好格子再书写。

　　无论用何种字体，一下要记住所写的文字与数字是让别人看的。这些字体均应笔划清晰、字体端正、排列整齐；不可写连笔字，也不得随意涂改。标点符号应清楚正确。否则，不仅影响图画质量，而且容易引起误解或读数错误，甚至造成工程事故。"建筑制图标准"规定汉字用长仿宋体，并采用国家公布的简化字。长仿宋字的特点是：笔画挺直、粗细一致、结构匀称、便于书写。长仿宋字的字高（即字号）应从下列字高系列中选用：2.5、3.5、5、7、10、14、20mm。

　　汉语拼音字母、阿拉伯数字、罗马数字的书写也应写成斜体字，其斜度应从字的中垂线顺时针向右倾斜15°，即字的中垂线与底线成75°角。斜体字的高度与宽度应与相应的直体字相等。数字与字母，宜采用向右倾斜的斜体字。

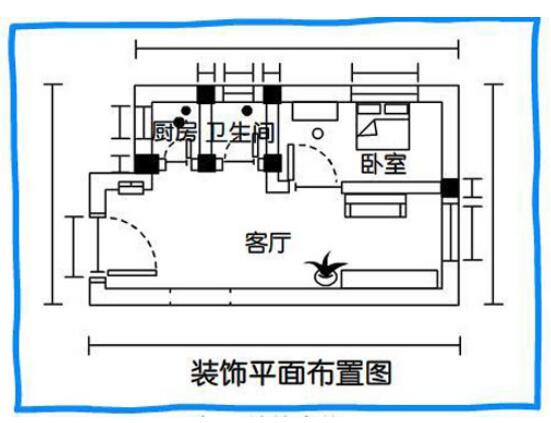

　　工程制图标准中规定图样上的尺寸应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。尺寸标注：尺寸界线用细实线表示，一般应与被注长度垂直，其一端应离开图样轮廓线不小于5mm，另一端超出尺寸线3-5mm。必要时图样轮廓线可用作尺寸界线。

　　尺寸线用细实线表示，应与被注长度的方向平行，且不宜超出尺寸界线。任何图形轮廓线均不得用作尺寸线。

　　尺寸起止符号一般应用中粗短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度应为2~3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头或圆点表示。

　　尺寸数字应按设计规定书写。图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。

　　以上就是关于施工图纸上工程字体和尺寸标注的标准的介绍，希望能够对大家有所帮助。
