3dsMax与SketchUp模型转换详解 SketchUp模型导入3dsMax 2种方法

广袤

方法一：SketchUp 导出 3ds，3ds 文件导入 3dsMax

■SketchUp 部分
1.选择导出的模型 文件-导出-3D模型

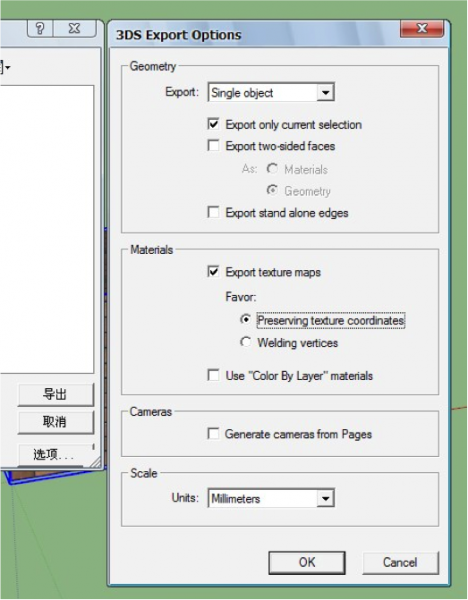

2.3ds 导出选项设置

Materials-Favor 选项：
Preserving texture coordinates
（保存贴图坐标不焊接点）
Welding vertices
（焊接点不保存贴图坐标）
Cameras 选项：
Generate cameras from pages
（保存页面为相机）

选择保存贴图坐标不焊接点，导入3dsMax 不易修改。选择焊接点不保存贴图坐标，导入 3dsMax 容易修改，但是必须重新加 uvw 修改器调整贴图坐标。
　　选择了保存页面为相机，SketchUp 的页面变成相机带入 3dsMax。
　　至于导出单位，随意都行，因为模型单位是根据导入 max 前的 max 的场景单位而定。
提示：SketchUp 里的贴图不要扭曲、放大和剪切。





■3dsMax 部分
　　3dsMax 2010 开始就能直接导入skp格式，需要安装补丁，2011开始补丁集成。虽然说是完美导入，但是不适合渲染。导入后物体数过多模型庞大。因为 SketchUp的群组在 3dsMax 里相当于是物体，所以嵌套会出现一定的混乱。

　　我想说的是，真正好用的是 3dsMax 9，而且如果不是做动画等特殊要求，高版本的功能基本用不上，而且高版本很卡。不要盲目的追求高版本。

以下为导入步骤：

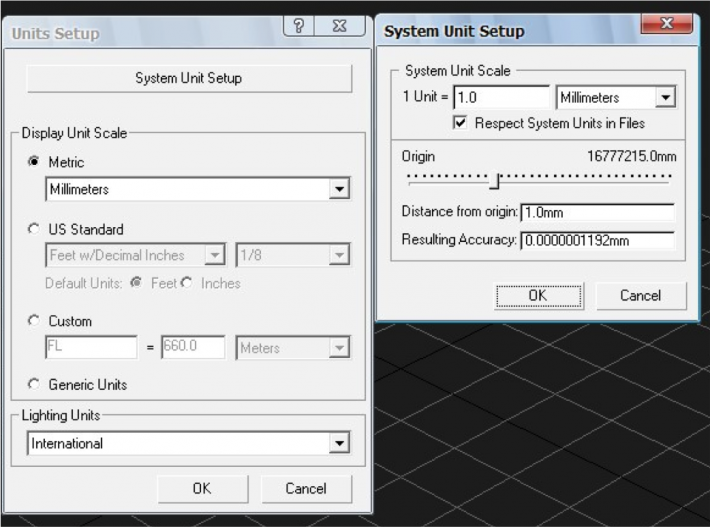

1.打开 3dsMax，设置好场景单位。



2.导入 3ds 文件。

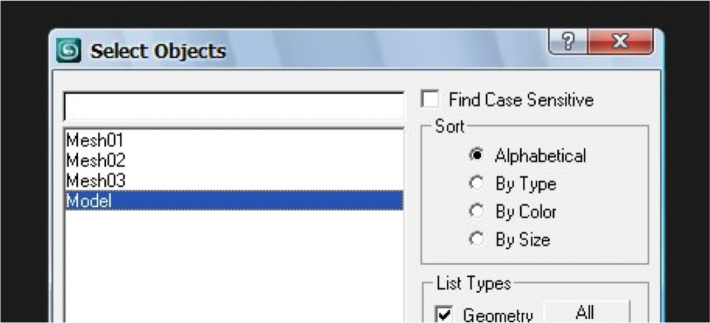

3.如果场景很大，就会有一个 model 的空物体，选择后删除。
4.选择一个物体附加剩余物体。

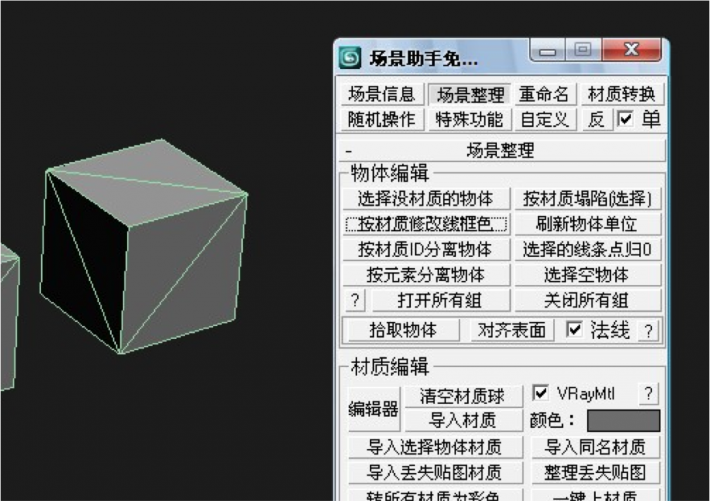

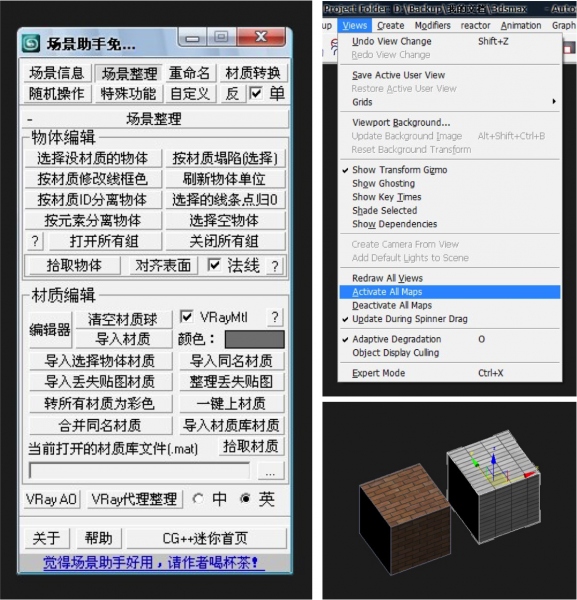

5.选择物体，打开 3dsMax 场景助手，执行 按材质ID分离物体 和 按材质修改线框色。
6.保存文件到 3ds 文件夹。
7.视图-显示所有贴图（Activate All Maps）。
8.完成，模型导入 3dsMax 成功！

广袤

方法二：通过 Deep Exploration 转换 skp 格式为 max 格式

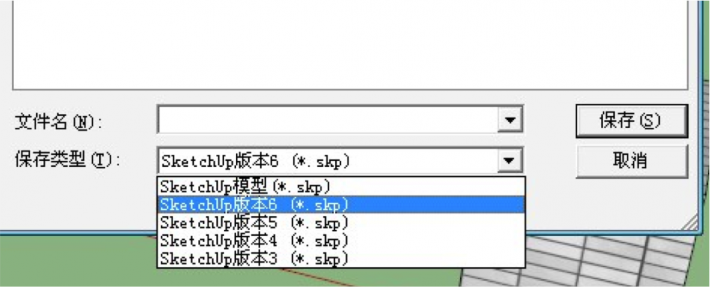

1.将 SketchUp 文件保存为7.0或7.0以下版本，Deep Exploration 最高只支持7.0。



2.运行 Deep Exploration，并且打开skp格式模型。

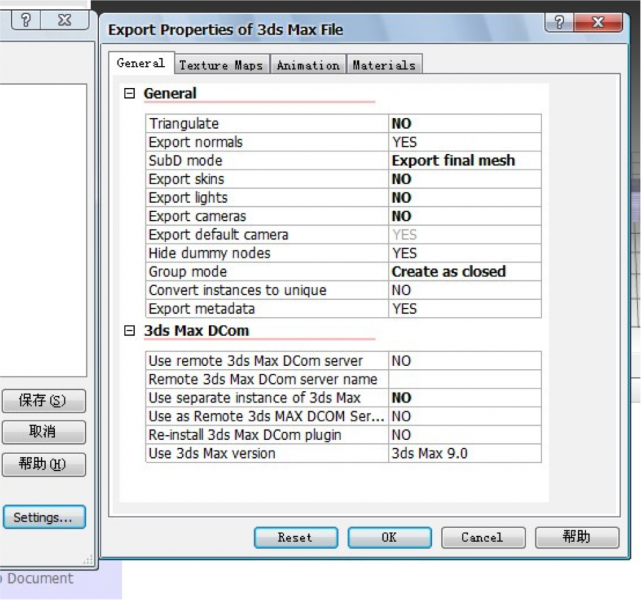

3. Deep Exploration 打开skp格式后，导出 max 格式的时候也需要调整选项。这里的选项能保证 SketchUp 的模型关联带入3dsMax。可以调节导入的模型的线框颜色统一性等，具体参数大家可以自己试试。
在这里另存为 max 格式。

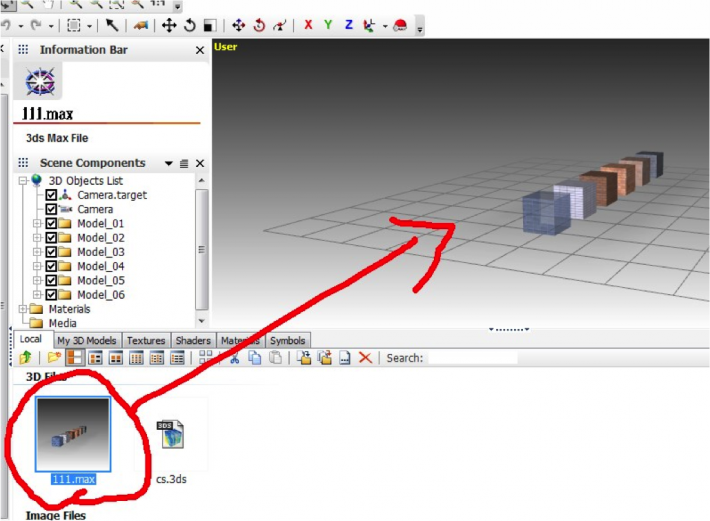

4.用 3dsMax 9 或者更高版本打开文件。



5.运行场景助手 按材质修改线框色。



6.视图-显示所有贴图。

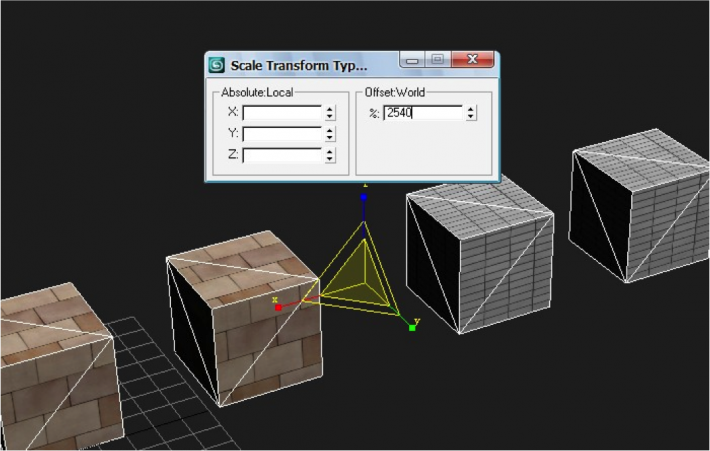

7.全选模型并且按照统一坐标放大模型25.4倍。
提示：由于 Deep Exploration 支持英寸所以导入 max 后场景需要放大25.4倍。
8.完成！



提示：由于 SketchUp 模型是组件和群组的形式，用此方法导入 3dsMax 后会很多物体和组，所以模型会很卡。优势是 SketchUp 的关联能带入 3dsMax 。

广袤

3dsMax 模型导入 SketchUp 方法

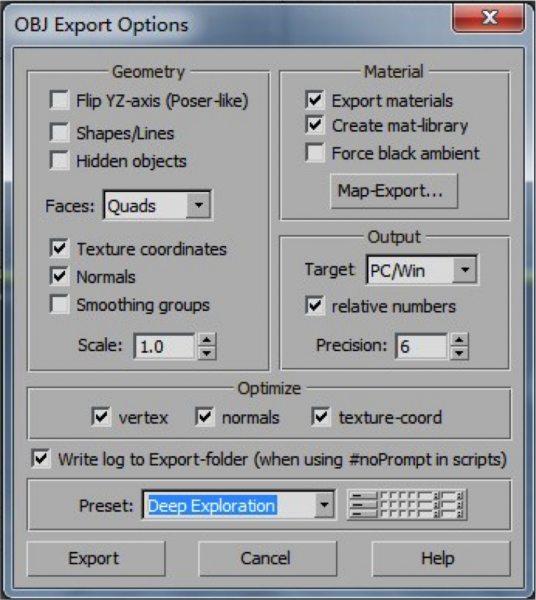

1.在 3dsMax 中将 max 模型导出 obj 格式。



提示：3ds 格式有面数上限，所以要导出obj 格式，可以完美的导出贴图。

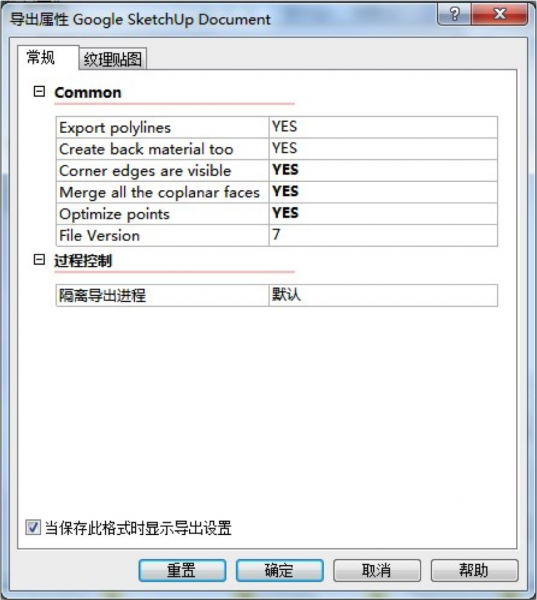

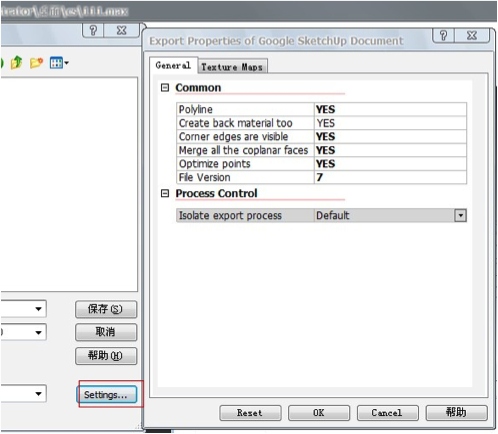

2.运行 Deep Exploration，打开刚才的 obj格式文件，打开时的参数按照默认。然后选择保存，找到 skp 格式。参数如图：



3.完成！

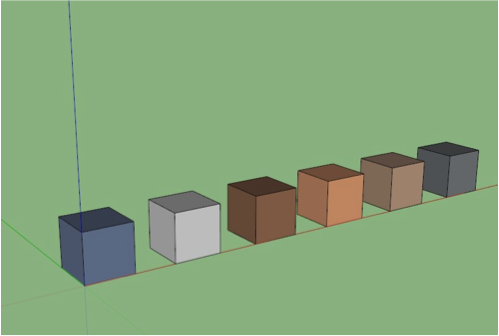

这种方法不会出现模型乱飞，而且完美导入贴图，该有的边线都有，跟 SketchUp 建出来的模型一样。

提示：3dsMax 文件导入 SketchUp 后有几点注意事项：
一. 如果在 3dsMax 里没有把物体坐标统一的话 导入 SketchUp 后模型会混乱。因为3dsMax 里的物体坐标到 SketchUp 后会移动到世界坐标，导致模型乱飞。
解决方法：全部附加到一起，然后用场景助手重新按照 ID 分开（参考 skp 导入 max），或者直接对齐所有坐标也行。

二. 3dsMax 里的材质贴图无法跟随入SketchUp。

解决方法：首先说明必须是mr的材质，vr的材质是没有办法的。3dsMax 导出 obj 格式，然后用 Artlantis 打开并保存为 skp 格式。这样贴图坐标健在。但是模型的尺寸会出一定的错误，可用  SketchUp 里的测量工具解决。

三. 以上两种方法导入 SketchUp 后会出现乱三角面，这是因为 3dsMax 里都是三角面，所以导出的模型就是三角面。

解决方法：1.在 SketchUp 中使用 SUAPP2 的 清理模型（可参见本期《模型整理浅析》一文）。2.Deep Exploration 打开 3dsMax 的max 格式或者 3ds、obj 格式模型，再导出 skp 格式文件。　　这种方法导出的 skp 模型虽然没有三角面，但模型是放大了25.4倍。同样用测量工具解决比例问题。
　　这种方法是根据 3dsMax 的物体和组的形式来导出的。由于 3dsMax 和 SketchUp 的模型关联方法不一样： 3dsMax 是通过物体直接关联，而 SketchUp 是通过组件关联，所以导入的 SketchUp 模型是无法关联上。
