一、双联单控开关
很多朋友在看电气平面图或做设计的过程中，不知道怎么去确定电气照明平面图中的灯具导线根数。这里我为你献上我总结提炼出的标注导线的3个步骤，顺序依次为：电源进线至灯、灯至开关、灯至灯。

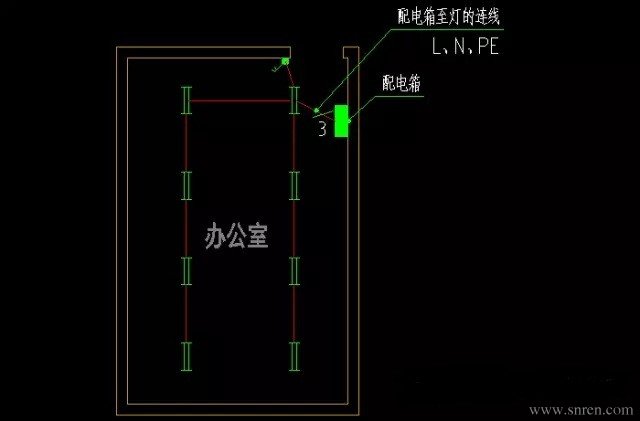

第1步 找到灯的电源进线。这个图中灯的电源进线为配电箱至灯的连线，为L、N、PE三根导线。
第2步

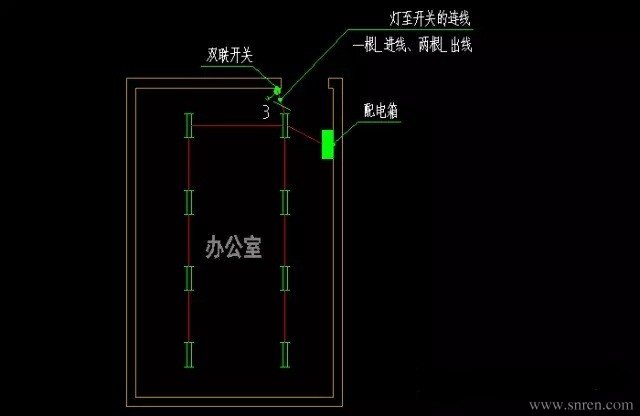

电源进线的L线先进开关，再连灯。灯至开关的连线为：一根L进线，出线看开关是几联的，几联就加几。这个图中灯到双联开关，那么灯与开关间就是三根线，也就是一根L进线，两根L出线，共三根。
第3步
各灯之间均有N、PE线连接，加上经过开关控制该灯的L线。如果还连接到其他开关，就再加一个不经过开关的L线。
二、双控开关 在住宅的卧室二次装修时，我们常常会用到双控开关，也就是在卧室进门处和床头的地方，各设置一只双控开关，来控制卧室中央的同一盏灯。这样做的好处是睡觉时不用下床去门口关灯，直接在床头控制灯的开断就可以了，非常方便。

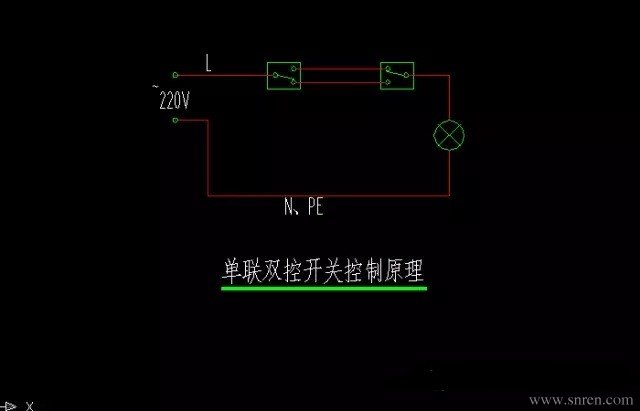

双控开关的控制原理如下图所示：
第1步
找到灯的电源进线。这个图中灯的电源进线为L、N、PE三根导线。
第2步

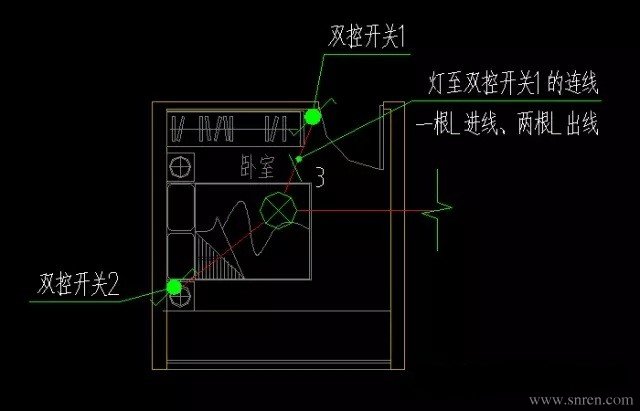

灯至双控开关1的连线为：一根L进线，两根L出线连接至双控开关2，共三根。
第3步

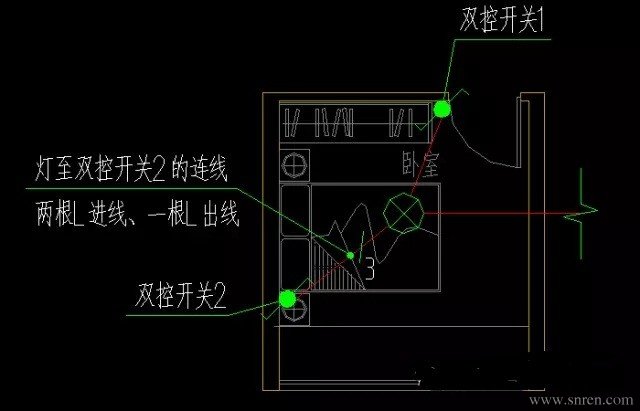

灯至双控开关2的连线为：两根L进线，一根L出线连接至灯，共三根。

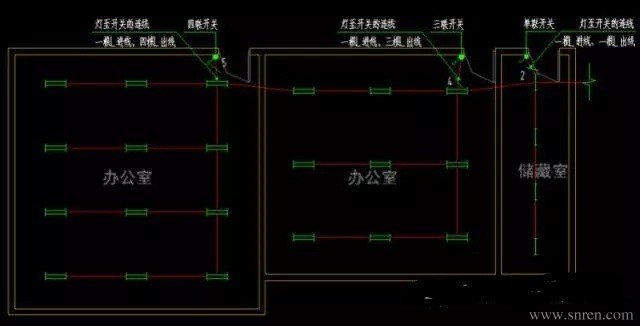

三：单联单控、三联单控开关、四联单控开关 我们再来看看含有单联单控、三联单控开关、四联单控开关的照明平面图，如何标注导线根数。同样，按照标注导线的3个步骤：电源进线至灯、灯至开关、灯至灯，来依次分析。
第1步 找到灯的电源进线。这个图中单联开关、三联开关、四联开关所控制的灯的电源进线均为L、N、PE三根导线。而且这L、N、PE三根导线都是不经过开关的。
第2步
电源进线的L线先进开关，再连灯。灯至开关的连线为：一根L进线，出线看开关是几联的，几联就加几。这个图中，灯到单联开关是一根L进线，一根L出线，共两根；灯到三联开关是一根L进线，三根L出线，共四根；灯到四联开关是一根L进线，四根L出线，共五根。
第3步
各灯之间均有N、PE线连接。末端同组灯加上经过开关控制该灯的L线，共三根；经过末端同组灯连接到其他开关的导线根数，需再加一根不经过开关的L线，共四根；多组灯之间连接的导线根数，需加上经过开关控制多组灯的灯L线，几组灯就加几根L线。
|
