建筑表现出图怎样才正确美观?(关于平面)

TheaMetrop

先来上图

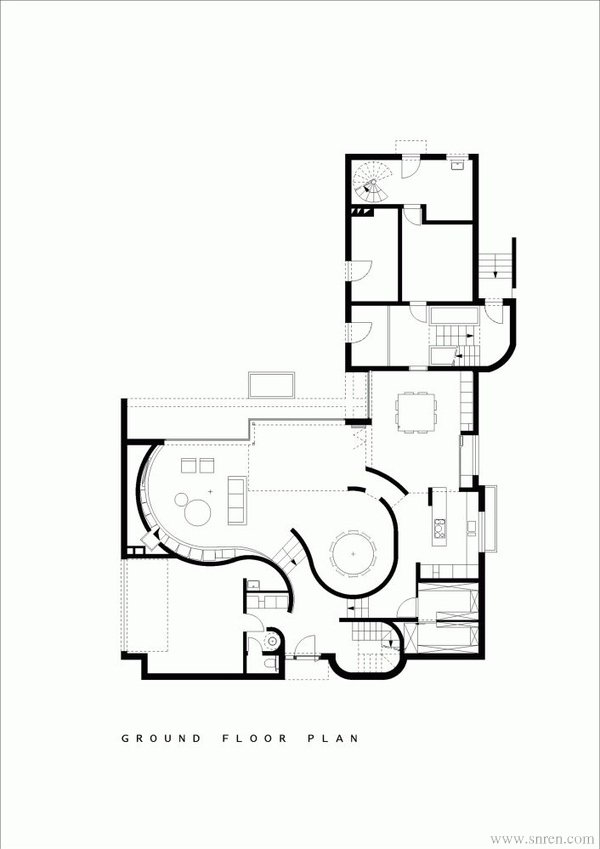

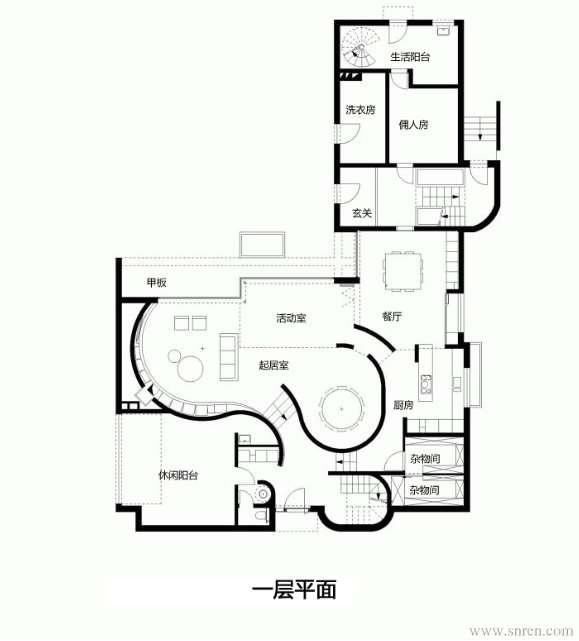

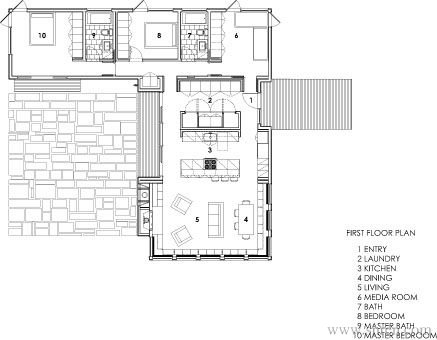

这两张就是简单的没有经过其他处理的cad导出图片，如果是做那种偏白色风格的图纸，直接用这样的cad也没什么不好的，省事也好看，尽管如此还是有要注意的要点的，就是.....房间的注释名称!!!房间的注释名称!!!注释名称!!!(重要的说三遍)千万不要过大，特别是中文，说歧视中文是不可能的!单从美学(胡说)的角度来说，英文的显示比中文要显得简洁很多，举个例子...
以上文第一张建筑表现图片为例，答主简单做了些处理给大家做说明。



=== 宋体20号=== 大字体加上中文的显示方式之一。



=== 微软雅黑12号=== 将字体缩小并且选择显示效果相对简洁的微软雅黑以后整个图面也变得简洁起来。



=== 微软雅黑英文12号=== 微软雅黑本身就比较简洁，所以同字号的中英文感觉不会差很远。



=== 微软雅黑英文8号=== 把字体缩小以后整个图面的整洁程度又提高了一些。
综上所诉，简单的平面在用不同的字体字号语言解释说明都是有明显差别的，所以在平面注释的时候，尽量把字体放小，放到看起来不吃力的最小程度，注释就不会对平面造成很大影响，反而可以填补平面的大片空白(老师不要求平面注释的童鞋就跳过吧~因为答主的老师不允许那种在平面里面标数字然后在平面外集体显示名称，她说那样看上去很不方便，so)。
平面第二个好看的方法，就素布置室内和丰富室外。

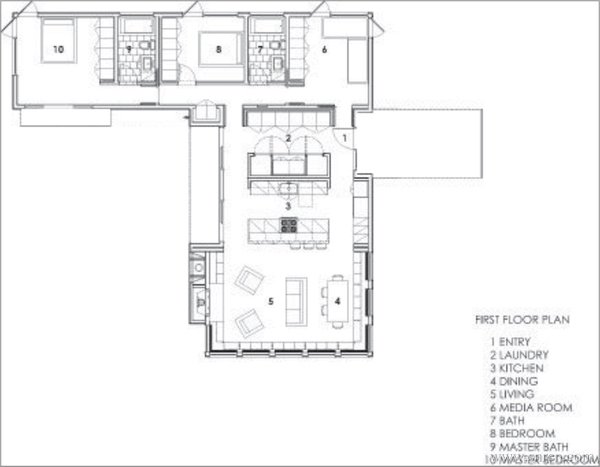

这张图也是个小别墅平面，如果把室内的家具去掉，就是介样子...



如果只是把室外去掉，就素这样。



结论显而易见了~室内的布置比室外是要重要很多的，当你的设计空间简洁(很偷懒)的时候，放室内布置也不仅仅是为了好看，更多也是可以体现功能，比如答主在抠掉家具的时候，都能知道那些空间都是干嘛用的，当然咯，cad里面的家具块也是多得数不胜数，但是还是建议挑简洁一些的家具，总会比复杂的弧形的来得更好控制。
说了些小的玩意，下面放一些平面干货配解说。

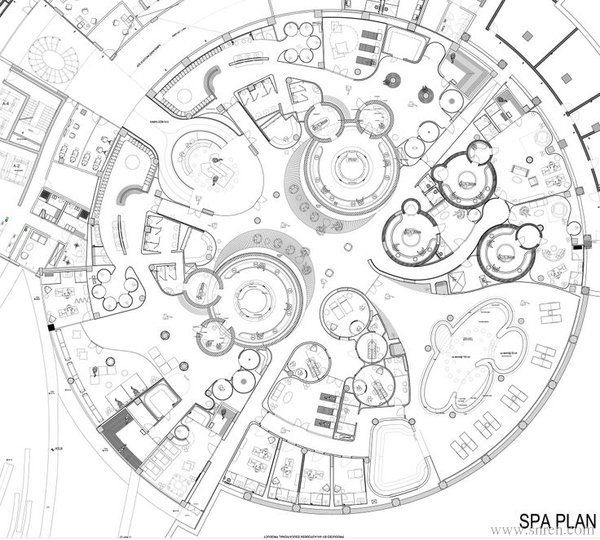

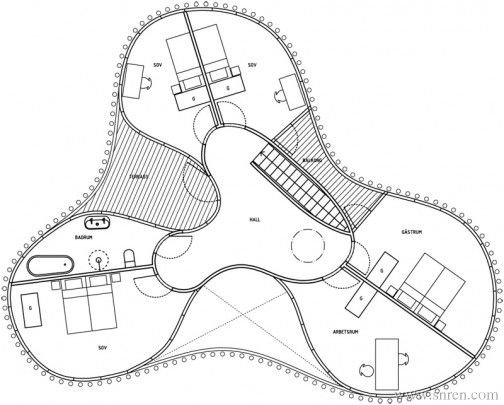

全都是圆的平面设计...在平面复杂的情况下设计者还是加了一些简单的室内布置，但没有过于繁多，所以整体看上去是丰富却不特别乱的(答主觉得不是很乱...有意见不同的童鞋勿喷) 这张图还有个上面没说到的优点，就是家具进行了淡显，家具的颜色都是相对墙体较浅的灰色，这样也可以突出设计和功能而不显得繁琐。

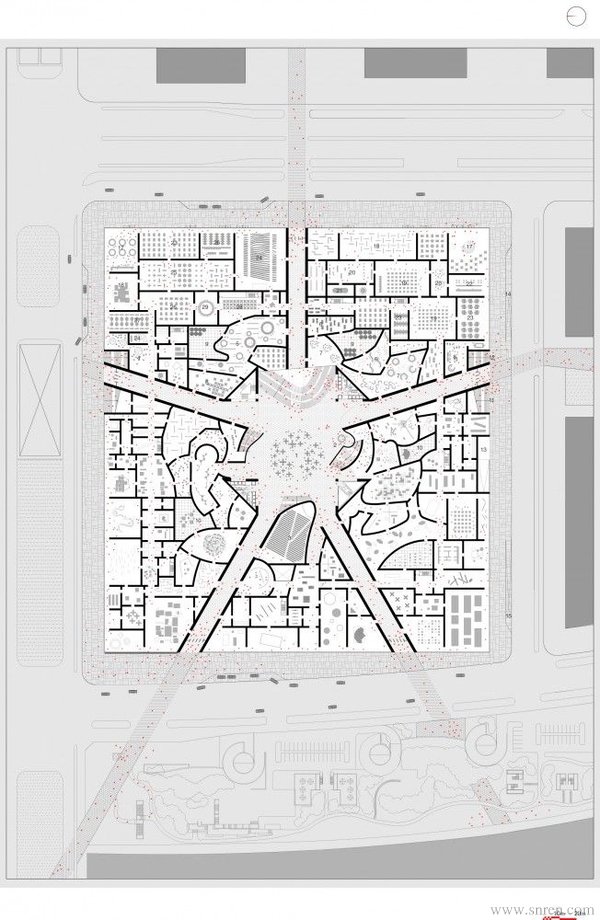

设计者将室内外通过灰度明显区别出来，首先就清晰明了了，室外的布置也只是用了稍微深一点的灰色，丰富却不会抢了平面主体的风头，室内墙体分割出来的空间，和家具也是通过灰度明显区分，设计者的这个平面，即便是不布置室内都是很丰富的，但布置过以后就可以放大比例做为一张详尽分析功能的图片了。

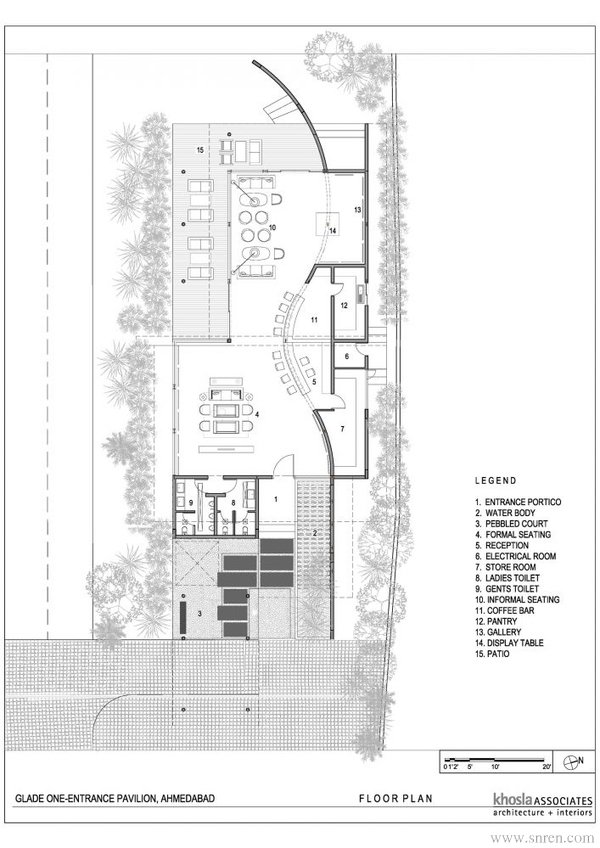

一张典型revit导出平面，做了一些基本的平面布置，室外用丰富的灰显植物布置以后，整个画面就显得稍微活跃了些，可以作为我们画平面省事又基本的学习典范了~
说到树...如果有同学觉得真实显示树的方式(即上图)会容易抢主体风头，建议在ps里面做简易的意向树，简单又好用，下图

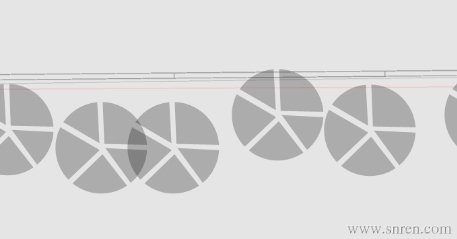

ps里随便画个纯色的圆，栅格化以后删掉几个条(答主的这个画的有点像朵花啊啊哈哈哈)然后调成30%左右的透明度，根据需要吧~放置的时候偶尔可以有重叠在一起的两个，透出来的道路线或者其他就能显示出来是透明的。
答主尝试过的其他几种树...
也是在ps里面画圆，但是填充的选为图案，图案里面有个自然图案，可以找到一个草坪的材质贴图，填充在圆里面再加投影，如下图。



这样看是丑丑的，哈哈哈，给大家看看大片的效果吧。



(请大家忽略这个lowlow的规划....)萝卜青菜各有所爱哈，喜欢的童鞋可以试一试。
还有些其他的树(原图，喜欢的童鞋可以直接用)


整体效果(底色会有影响的噢)
